物联网MPPT太阳能控制器操作使用说明书

文章出处:未知 人气:发表时间:2020-07-28

带物联网功能的太阳能控制器使用说明书

—— CMJ系列




本系列控制器具备太阳能板直接启动、电池激活功能,并内置物联网模块,可通过互联网远程客户端(比如Web/APP/等)查看和设置控制参数。可用于无人值守电源及应急电源需求的场合。









特点:

●PV-Power功能:太阳能板直接启动控制器。

●电池激活,电池维护功能,电池寿命更长久。

●电池端0V电压或低压均能启动。

●具有物联网通讯功能,可实现远程控制。

●采用GSM方式通信,可外置插入2G手机卡,或者物联卡。

●支持铅酸、三元锂电池、磷酸铁锂电池。

●支持光时控功能。

●负载输出:电池电压+DC12V+USB5V

●低电压报警、超温报警;电池、太阳能板、负载未接或异常报警。

●支持远程重启,负载开关机。

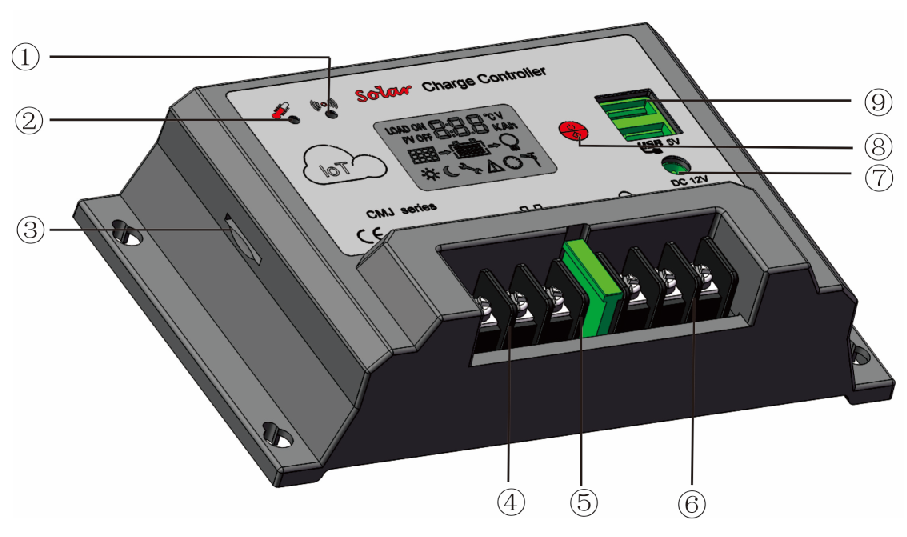

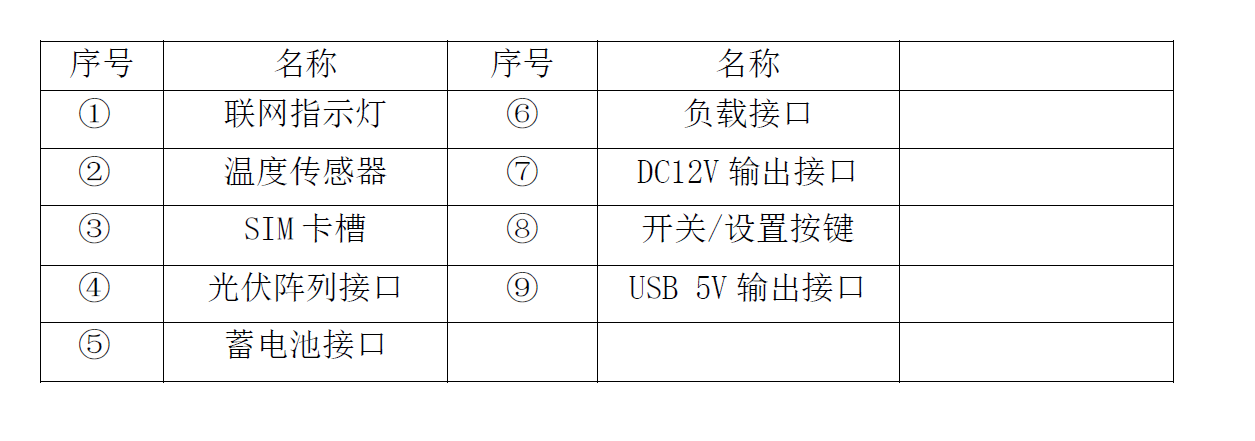

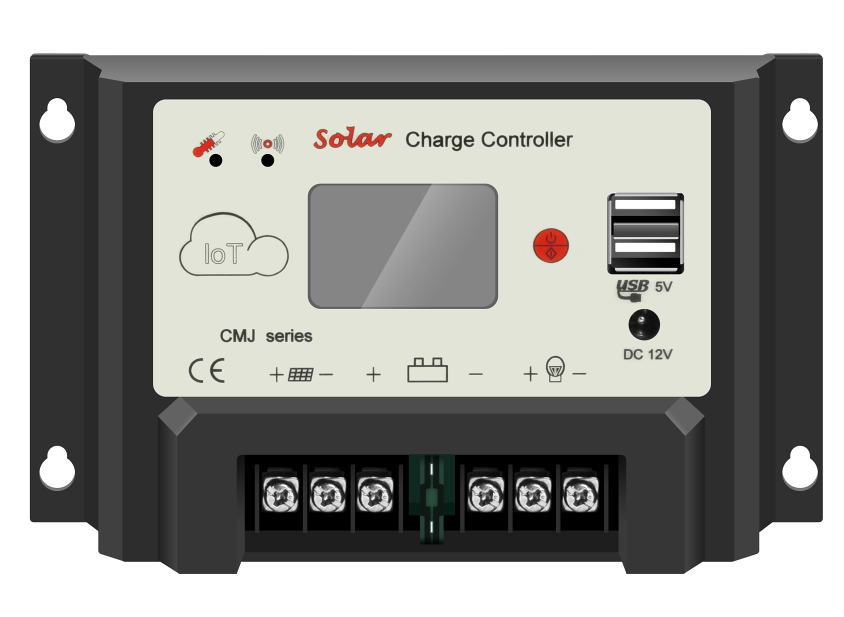

外观:

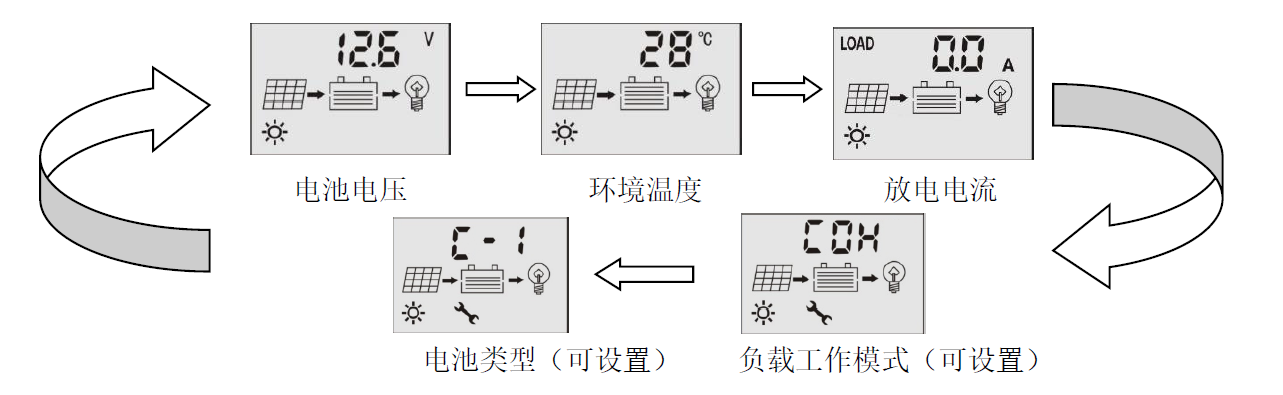

设置说明及显示

参数设置、保存与查看按键,在可设置参数的界面长按此键5 秒,数字闪动,表示已进入设置模式,设置完毕后,按一下5S 保存退出;无操作60秒后不保存退出,返回主界面。(注意:当无操作时,界面将进入自动循环)

负载工作模式:[C0H]手动开关模式(默认开启)。

[L0H]光控模式     [1-12H]光控+延时模式

[P0H]白天启动模式,仅当PV端有电压时启动

电池类型:C-1 铅酸免维护,C-2 胶体,C-3铅酸开口

L-3 三元锂电池*3串,L-6 三元锂电池*6串

F-4 磷酸铁锂电池*4串,F-8磷酸铁锂电池*8串

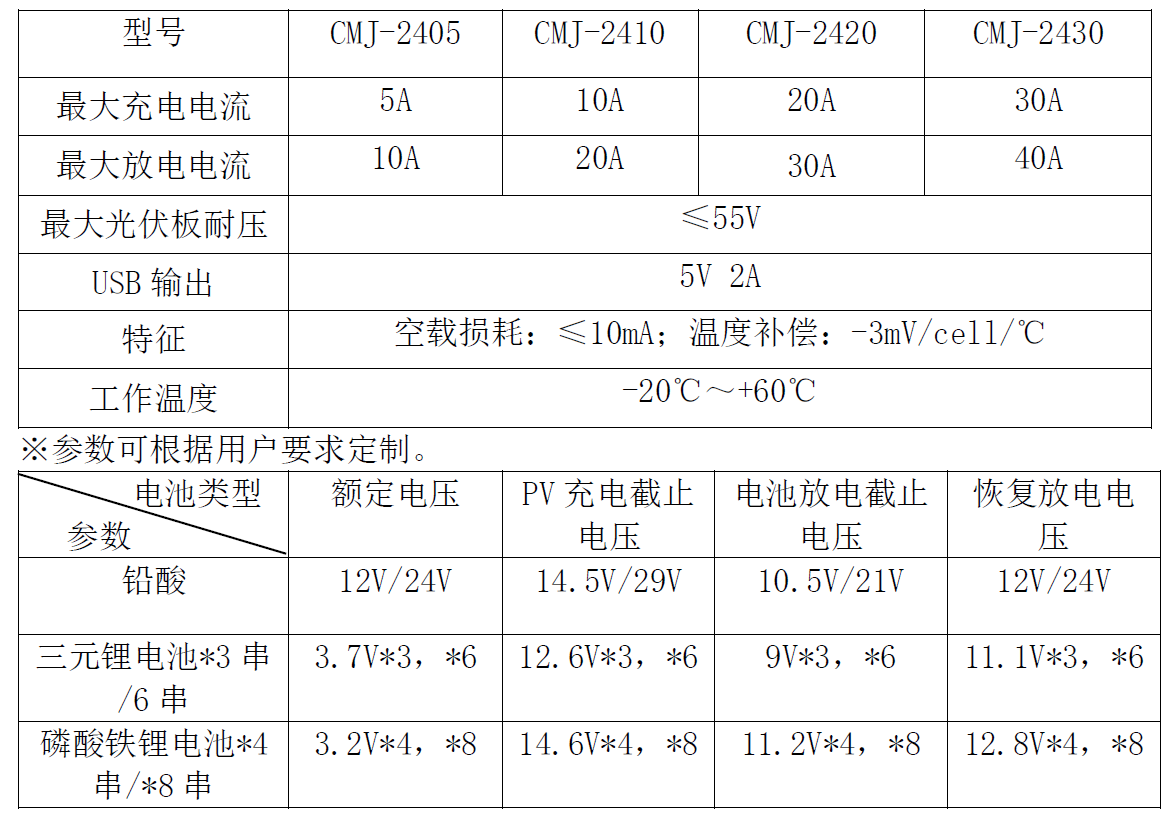

参数:


操作说明:

1、
SIM

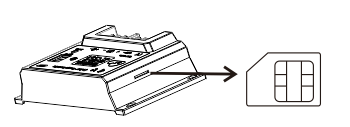

如图所示,插入SIM卡,10分钟后控制器才可使用,中间需要识别控制器和 寻网的时间。

注意:1、该产品不支持热连接。

      2、产品测试用的卡为:中国移动,上机时请确认SIM卡是否有费用及是否可连网。

2、            指示灯

寻网时:指示灯变绿色,1S频闪一次;

寻网成功时/连接成功:绿色灯亮度变高,闪烁频率加快。


物联网链接及使用

方式一

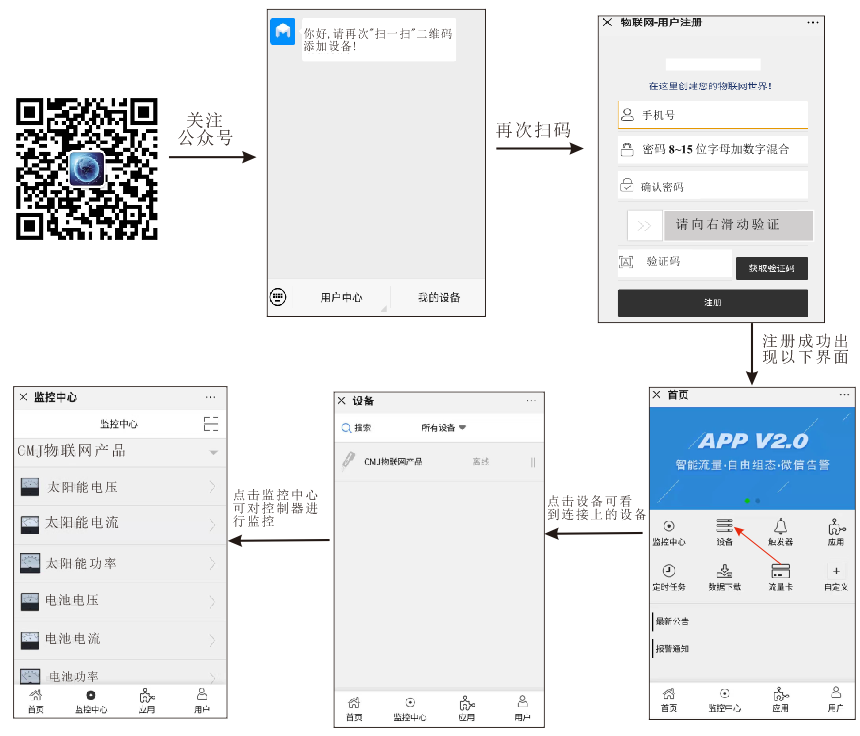

 微信小程序:


注意:1、扫完码注册后,再通电。

2、二维码以贴在产品上的为准,每个二维码只能绑定一个用户,绑定成功后其他用户扫该二维码无效,如有疑问,可联系厂家。

方式二

   云组态网页:

1、二维码示例:该二维码无效,已被其他用户使用。(二维码贴于机身表面)

2、网址示例:

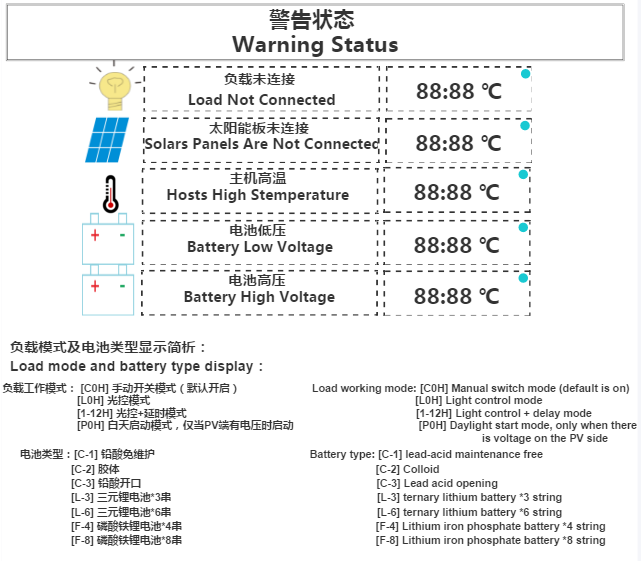

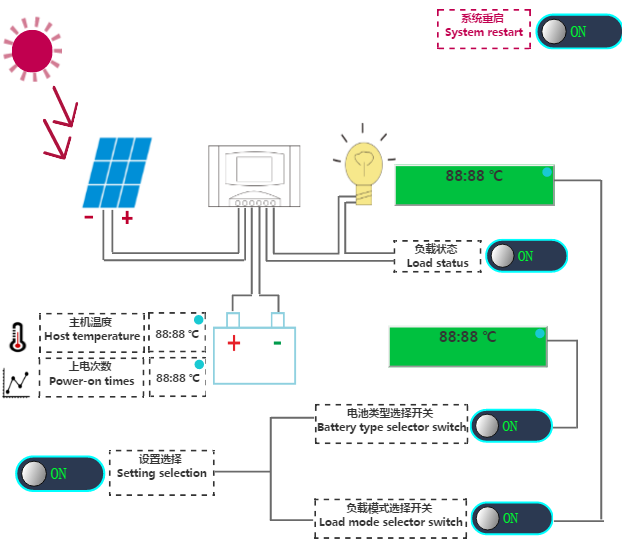

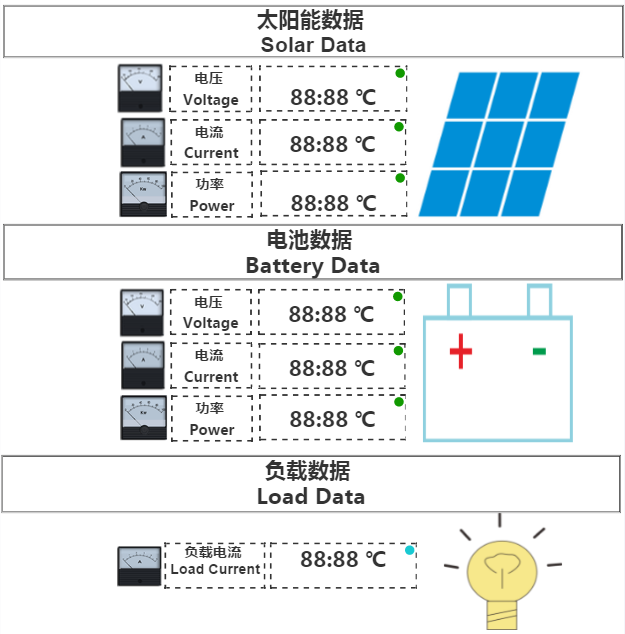

3、展示页面示例






























注意:1、每个产品出厂,默认有一个网页网址的二维码,在物联网联网成功的情况下,用户扫描即可查看前端设备的运行状态及对前端进行控制。

2、由于客户端软件不断更新,以上两种方式的描述仅供参考,实际应用,按最新的为准。
