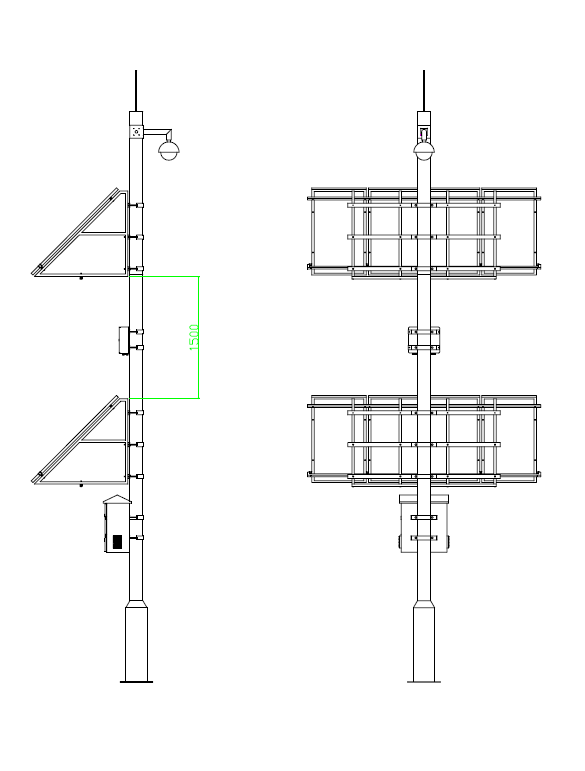

太阳能监控离网供电系统

文章出处:未知 人气:发表时间:2021-08-13

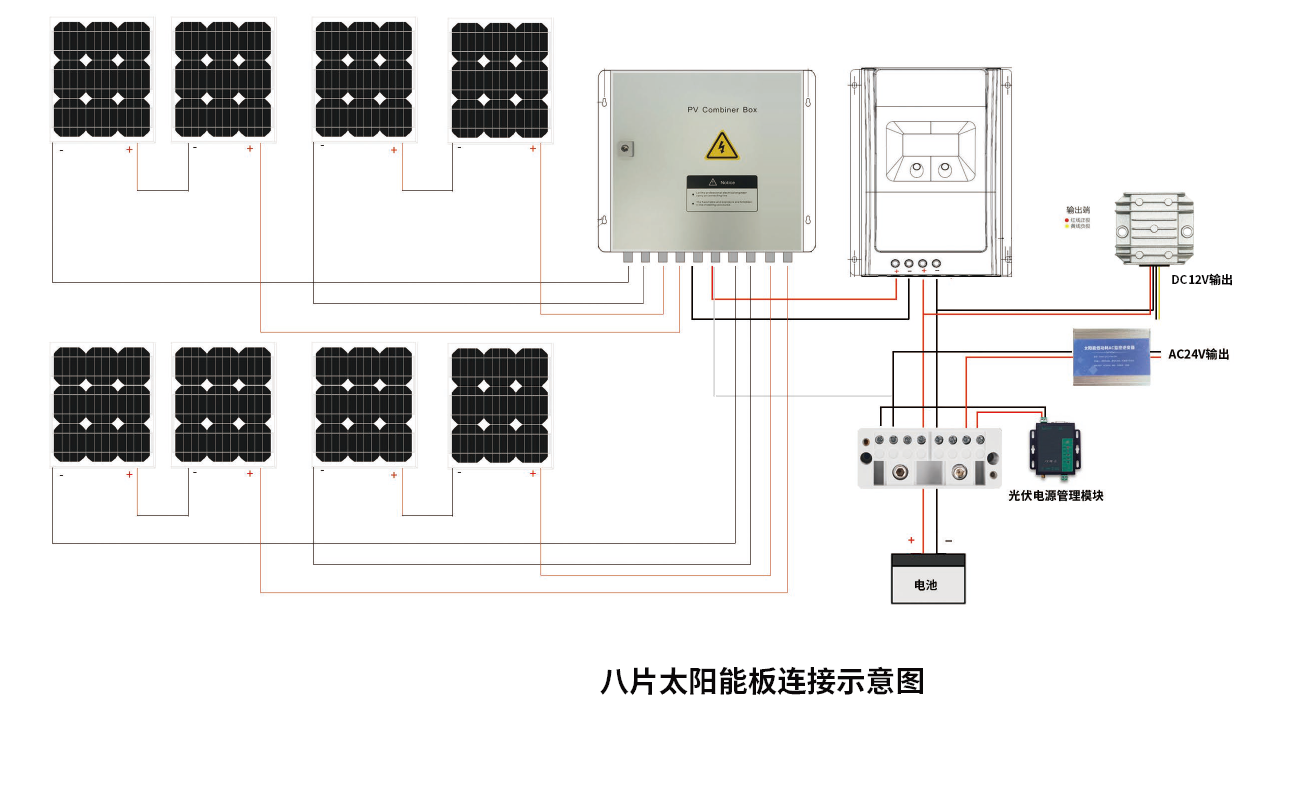

太阳能板

尺寸 1010*990*35mm 工作温度-40℃~85℃

最大功率(Pmax)150Wp 认证 CE

重量 12Kg

最大功率点电压(Vmp36.58V 最大功率点电流(Imp4.10A 开路电压(Voc)44.19V

短路电流(Isc)4.62A 电池片效率 0.172

最大功率温度系数-0.47%/℃ 开路电压温度系数-0.38%/℃ 短路电流温度系数 0.04%/℃ 电池片类型多晶

电池片(尺寸/数量)156*78mm/72pcs 玻璃 3.2mm,高透、低铁、钢化玻璃 背板白色耐候背板

封装材料高透 EVA  边框阳极氧化铝合金

接线盒 IP65,配有二极管 接插件 MC4 可兼容接头  线缆长度 900mm/4.0mm²

最大机械载荷风压 2400Pa/雪压 5400Pa


配电箱

包含配电箱、PWM 太阳能充放电控制器、防雷器、断路器。应用于离网光伏系统中,协调太阳能电池板、蓄电池、负载的工作,是离网光伏系统的核心控制部件。

采用国际知名品牌(ST/IR)的高品质、低失效率器件,确保产品的使用寿命 3 阶段 PWM 充电:快速充电、提升/均衡、浮充

系统电压自动识别,支持免维护、胶体、液体和自定义四种蓄电池类型 具有蓄电池温度补偿功能和实时电量统计记录功能

基于 RS485 通讯总线的标准 Modbus 通讯协议 支持 Web 端和手机 APP(DMSS)远程监控

基本参数:

安装方式抱箍,可满足Φ130mm~Φ240mm 立杆安装 尺寸 450*380*226mm

工作温度-35℃~55℃ 控制器类型 PWM

重量 11.5Kg 颜色白色

系统电压 12VDC/24VDC Auto

最大蓄电池电压 9VDC~35VDC 产品材质 1.2mm SPCC+喷涂 额定充电电流 30A

额定负载电流 20A

太阳能板最大输入开 50V(25℃)

太阳能板最大输入功 400W/12VDC、800W/24VDC 防护等级 IP54

保护输入限功率保护、反接保护、过载保护、太阳能输入短路保护、负载短路保护夜间防反冲保护、超温保护

空载损耗≤8.4mA/12V; ≤7.8mA/24V 通讯方式 RS485

直流断路器 2P/63A/交流、1P/63A/直流

直流电源防雷器 24VDC/20kA

风扇自动温度控制(35℃±3℃) 海拔高度≤3000 米


蓄电池

尺寸 483*170*241mm

认证 CE、RoHS、UL、IEC60896 重量 43.0kg(±3%)

额定电压 12Vdc

容量(25°C,20hr)159Ah 容量(25°C,10hr)150Ah 容量(25°C,3hr)116.1Ah

放电温度范围-20~60°C 储存温度范围-40~60°C 最大充电电流 30A (0.2C) 包装信息 498*180*280mm

最大放电电流  1500A(5S)

电阻 5.5mΩ(25°C 完全充电状态)

自放电 25°C 时,每月自放电率≤3%。建议每 3 个月对电池进行补充充电,最长不得超过 6 个月。

连接类型引出线(1×4mm2,长度 1m)


蓄电池箱

安装方式地埋

最大可安装蓄电池数 12V-200Ah 2 只 材质 PP

颜色黑色

重量(含配件)6.5Kg  内部尺寸 550*550*270mm 外部尺寸 613*613*315mm

配件不锈钢卡箍 1 个、不锈钢螺丝(24pcs)、软管 1 根(1.5m)、密封圈 1 根 包装信息 677*231*681mm/7Kg
