太阳能网桥监控方案

文章出处:未知 人气:发表时间:2020-03-09




现场要求:

1,风电场防入侵监控系统,有人进入画面可报警同时监控室弹出视频,现场采取措施不一定非得喊话,其他的措施也可以;

2,共166台,其中66台采用无线网桥传输,100台利用原有光纤传输;

3,所有采用太阳能供电,保持最少2个阴雨天供电;

4,监控室设备的配置;

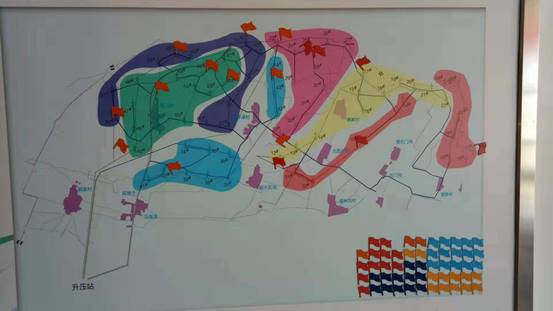

其中66台布点图:





方案一 网桥式传输太阳能监控供电

1.1  安装太阳能的必要性



太阳能监控系统综合成本低,在很多大型监控环境中往往由于受到地理环境和工作内容的限制,采用有线的施工周期长,甚至根本无法实现。这时,采用太阳能监控系统可以摆脱线缆的束缚,并且安装周期短、维护方便、扩充能力强。组网灵活,数字太阳能监控系统系统可扩展性好,即插即用,网络管理人员可以迅速将新的监控点加入到现有网络中,不需要为新建传输铺设网络、增加设备,轻而易举地实现远程视频监控。太阳能监控系统全数字化录像方便保存和检索。根据监控中心存储空间的大小、图像采集的尺寸、质量和频率,可记录长达几小时到几个月的录像数据。用户可对记录下来的录像数据进行播放、定位及快放、慢放等操作。可以通过信号随时任意控制和观察某一摄像头采集的实时动态图象场景,远程调节摄像头的焦距、光圈、景深,控制云台单步微调或连续快调。

1.2太阳能监控传输信号工作原理

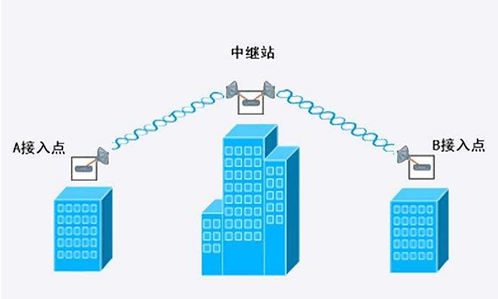

安装环境没有光纤网络可采用无线网桥进行连接。
无线网桥顾名思义就是无线网络的桥接,它利用无线传输方式实现在两个或多个网络之间搭起通信的桥梁。无线网桥除了具备有线网桥的基本特点之外,无线网桥工作在2.4G或5.8G的免申请无线执照的频段,因而比其它有线网络设备更方便部署。

   从作用上来理解无线网桥,它可以用于连接两个或多个独立的网络段,这些独立的网络段通常位于不同的建筑内,相距几百米到几十公里,可以广泛应用在不同建筑物间的互联。

使用无线传输设备,没有布线的烦恼,不破坏原有环境设施,施工周期短,性价比高,且扩充性强,只要增加或减少被监控点的无线桥接器,就可以完成被监控点的增加或减少。在条件许可的情况下,利用无线传输设备串联技术最远可以支持80公里的桥接。

该系统使用最节省的图像传输手段实现实时远程视频监控,让所有相关的工作人员不管身在何处,只要通过电脑和互联网就可以实时远程视频监视的任何监视点,达到人人可以远程视频监控视点的情况。

IMG_256

1.3  太阳能安装所需设备

● 莹石枪机 CS-C5X-6B51F (总功率12W)

●150W18V,100W18V,200W18V单晶硅太阳能电池板,

●32650磷酸铁锂电池

●海康网桥DS-3WF20A-5AC 15W DS-3WF03C-E/D  8W

●太阳能控制器(带温度补尝)、太阳能控制器COM口

●防水箱,采用镀锌钢板2.5厚度,再喷塑下进风上出风设计。同时还可固定不同容量的电池。

●5.5米立杆

1.4  太阳能功率计算方式

方案:连续48小时

蓄电池用量:(摄像头功率+网桥功率)*24小时*2天=前端设备总功率/电压12V=电池所需的AH数

51个从网桥监控点和100个有光纤的监控点太阳能配置:

150W太阳能板一片、60AH12V磷酸铁锂电池一块,太阳能控制器一个,防水箱一个,太阳能板支架一个,5.5米立杆一根,海康威视网桥DS-3WF03C-E/D一个;

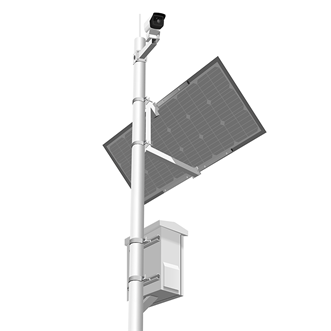

100W太阳能板40AH太阳能监控

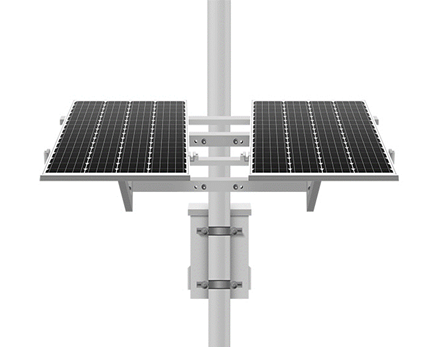

中继站监控点太阳能配置:

100W太阳能板两片,100AH12V磷酸铁锂电池一块,太阳能控制器一个,防水箱一个,太阳能板支架一个,5.5米立杆一根,海康威视网桥DS-3WF03C-E/D两个;(考虑到现场调试中会有距离太远信号传输不到,因此多备了两套不含摄像头的中继站做备用)

中继站布点的对应从网桥点:

1、 45#点对46#、56#、47#、55#

2、 47#点对 57#、48#、58#

3、 55#点对 54#、64#、65#、66#、53#

4、 58#点对 59#、60#、49#、50#

5、 53#点对 51#、61#、62#、52#、63#

6、 62#点对 23#、24#、25#、44#

7、 44#点对 42#、43#、31#、29#

8、 25#点对 26#、27#、28#、30#、17#

8、 17#点对 15#、16#、18#、19#、20#

9、 20#点对 14#、21#、22#、06#、05#

10、22#点对 07#、08#、09#、10#、11#

11、38#点对35#、36#、37#、12#

12、12#点对 33#、32#、13#、14#、01#、02#

13、02#点对 03#

41#号点中继站太阳能监控配置:

因41#号主杆是离监控最近的一个点,但是距离有10公里。作为66个网桥的传输主要点配置大功率的网桥和供电

200W太阳能板两片,150AH12V磷酸铁锂电池一块,太阳能控制器COM口的一个,防水箱一个,太阳能板支架一个,5.5米立杆一根,海康威视网桥DS-3WF20A-5AC  两个 监控室一个主杆上一个

41#主杆对:45#、34#、40#、39#、38#

太阳能电池阵列的具体设计步骤如下:

1.计算负载24h消耗容量P。

P=H/V

H——负载24小时消耗的电力(WH,瓦˙时)

V——负载额定电源

2.选定每天日照时数T(H)。

3.计算太阳能阵列工作电流。

IP=P(1+Q)/T

Q——按阴雨期富余系数,Q=0.21~1.00

4.确定蓄电池浮充电压VF。

镉镍(GN)和铅酸(CS)蓄电池的单体浮充电压分别为1.4~1.6V和2.2V。

5.太阳能电池温度补偿电压VT。

VT=2.1/430(T-25)VF

6.计算太阳能电池阵列工作电压VP。

VP=VF+VD+VT

其中VD=0.5~0.7

约等于VF

7.太阳电池阵列输出功率WP,平板式太阳能电板。

WP=IP×VP

8.根据VP、WP在硅电池平板组合系列表格,确定标准规格的串联块数和并联组数。

另外,交流系统或并网系统还要考虑逆变器转换效率、其他功率损耗等。

4.0示例

下面以100W输出功率,每天使用5个小时为例,介绍一下计算方法:

1.首先应计算出每天消耗的瓦时数(包括逆变器的损耗):若逆变器的转换效率为90%,则当输出功率为100W时,则实际需要输出功率应为100W/90%=111W;若按每天使用5小时,则耗电量为111W*5小时=555Wh。

2.计算太阳能电池板:

按每日有效日照时间为6小时计算,再考虑到充电效率和充电过程中的损耗,太阳能电池板的输出功率应为555Wh/6h/70%=130W。其中70%是充电过程中,太阳能电池板的实际使用功率。



方案二 4GVPN传输太阳能监控供电

使用4G路由器的VPN数据传输优势:

一次可以连接更多设备:

将每个终端设备分别连接到VPN代理是非常不方便的。每当使用设备时,将所有设备连接到VPN可能会非常耗时。因此,一种更简单的方法是直接使用带VPN功能的工业路由器相连,这样可以在建立VPN连接后随时使用与之相连的终端设备。然后,您可以使用放心专网传输数据,重要数据将在所有设备上得到保护。

适用于所有平台

尽管VPN与多数平台都兼容,但是,在不同的操作系统上使用VPN时,其可靠性有待考证。如果您为不同的设备配备单独的VPN,则这可能会限制您可以使用的设备数量。但如果直接使用工业路由器的VPN专网传输,则会兼容所有平台并保证数据安全传输。如果一直使用工业路由器的VPN传输,就不必每次使用其他设备登录网络时都需要输入账号进行登录。

缺陷就是费用比较高每一个点年费用大概在4500元左右。

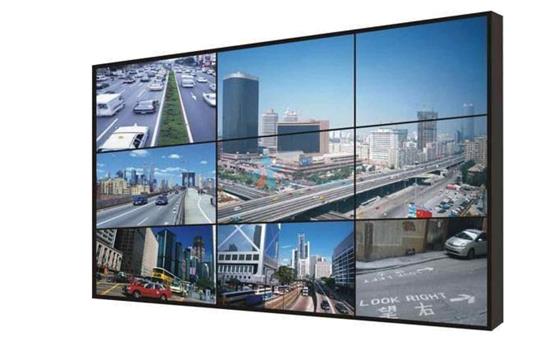

监控上大屏。

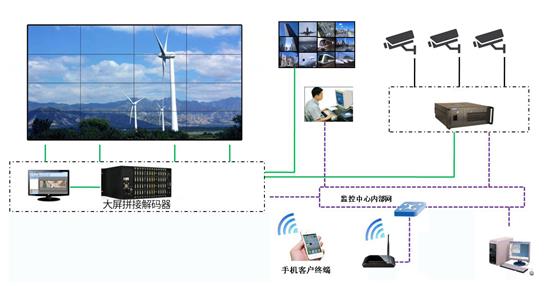

工作原理



1.拼接单元参数



指标

整机型号

55LCD

面板

单元尺寸(mm)

1211.54*682.34

拼缝

双边1.7mm

对角线尺寸

55"

类型

IPS

屏幕长宽比例

169

点距

0.1805H*0.5415(V)

分辨率

1920*1080

兼容分辨率

1600x12001280x10241280x7681024x768832x624800x600720x400640x480

视频制式

NTSCPALSECAM

亮度(标准值)

500cd/m2

对比度

4000:1

可视角度(水平/垂直)

178/178

响应时间(灰阶)

8ms

显示色彩

10bit,16.7M

色域

92%

输入通道

Video in *1

RGB in*1,DVI-D   in*1,HDMI in*1

RS323 IN *1

输出通道

RS232 out   *2,Video out*1

基本功能

同一显示单元内可显示一路六种类型中的任意一类输入信号,信号类型可选:RGB,DVIHDMIVIDEO

支持格式

NTSCPAL480I576480P576P720P1080P、标准的VESA或者定制的特殊格式,最高1920*1080

连续工作时间

24小时不间断,每周7

工作温度

0-50摄氏度

工作湿度

20%-90%RG

供电

220V AC, 50Hz





2. 55寸超窄边3X6拼接1套(拼缝1.7mm)清单表

序号

产品名称

产品简介

一、液晶拼接大屏幕

1

55寸超窄边液晶整机拼接单元三星原装面板


面板品牌:三星

面板类型:液晶模组TFT-LCD

支持最大分辨率:3840*2160

厂家需要通过中国电器产品强制认证:国家3C认证,CE认证,FCC认证,RoSH认证,权威机构检测报告,中国节能环保证书,高清图像处理器软著,高清矩阵控制系统软著,无线液晶拼接软著,智能云拼接软著,拼接屏报警软著等

整机尺寸:1211.54mm*682.34mm

物理拼接缝隙:1.7mm

亮度:500cd/m2

高对比度:4000:1

快速响应时间:灰度响应时间8ms

高开口率和宽色域覆盖(NTSC 72%

广视角(178°)

最大亮度变化15%

输入输出端口:1CVBS,接口为BNC座子,1VGA1DVI1HDMI1USB程序升级、1RJ45RS232控制信号环入端口、红外接入转换接口(接口类型为RJ45)、2RJ45RS232控制信号环出端口

视频特性:3D数字梳状滤波器、3D图像运动降噪、3D运动自适应梳状滤波器等

菜单语言:En/简中

输入电压100V-220V AC

待机功耗<0.5W

额定功耗:250W

工作温度:0-50℃;储藏温度20-65℃;工作湿度20%-90%RG

整机重量:约20KG

2

嵌入式液晶拼接控制器(4K热插拔拼接处理盒)

4K超高清完美嵌入式热插拔结构设计,方便维护,支持365天24小时不间断工作,具有信号加强功能,色彩无偏差,温控风扇低音降噪

支持最大分辨率:3840*2160,清晰度提高,画面同步性基本达到100%。

热插拔处理盒组成:热插拔机壳、电源板、4K拼接板

内置图像拼接处理器,视频信号输入

CVBS×2,VGA信号输入 VGA×1,DVI数字信号输入 DVI×1,HDMI信号输入HDMI×1,RS-232控制输入RJ45×1,RS-232控制环出,RJ45×2, USB/ISP信号输入×1(USB 具有播放视频、USB 烧录、智能升级功能,USB视频格式支持:MPG、MPG-1、MPG-4、AVI、MP4、TS、MKV、WMV、RM、RMVB);

环保节能产品,待机功耗需小于0.5W

控制软件具有智能多阶、多模式色差调整功能;

具有3D降噪、3D滤波、3D去隔行功能;

二、拼接控制系统






1

多屏显卡(4口)

支持4屏独立扩展模式,点对点输出分屏显示,任意开窗口,窗口全屏漫游,每屏可显示不同窗口画面;也支持2+2,1+3模式:双屏拼接2组独立扩展窗口

2

HDMI分配器

1进10出分配器

3



分屏软件

1、视频格式无需转换即可播放

2、拼接整机数量不受限制

3、支持无限数量开窗,窗口任意大小拉动、缩放、漫游

4、支持多个视频、多个图片无边框播放

5、支持同时打开多个网页且网页无边框显示

6、支持网页全屏、单屏缩放记忆显示(无需手动设置网页大小)

7、支持预案保存、调用

8、支持多种预案轮巡播放及轮巡计划

9、支持滚动字幕



3

大屏控制软件

RS232控制,远程控制拼接模式及亮度,对比度等色彩参数,基于windows操作系统,便捷操作



三、配件设备及线材、支架

1

高清线材及网线

工业级全高清定制HMDI2.0信号线、电源线、屏体连接线、控制连接线、USB转RS232、RS232转RJ45,挂钩等





4

液晶拼接专用机柜支架

定制数控冲压冷轧钢板结构件,标准落地机柜



安装调试

卖方委派工程师1位,买方须派2人协助安装.装调试过程中,卖方技术人员对买方技术人员进行培训,买方在验收单上签字之后,卖方技术员方可离开现场,做到对买方的负责。

运费

德邦/跨越物流(外包装打木架保价保损)
