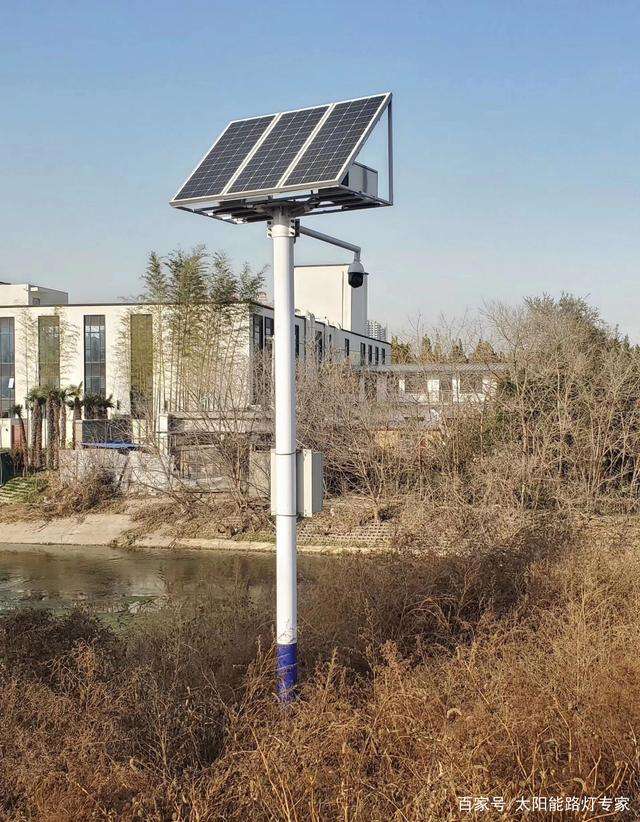

4G太阳能内置水尺摄像机施工技术参数要求

文章出处:未知 人气:发表时间:2020-04-27


太阳能内置水尺摄像机要求:

内置水尺读取智能算法,自动读取标准水位尺,获得水位数据:可外接雨量计,支持1路脉冲式雨量计接口,组成水雨情遥测站;

实时水位雨量数据可直接叠加在视频画面上;

实时水位雨量数据上报符合《SL651-2014 水文监测数据通信规约》的要求;

水尺测量距离≤50m,测量范围 0-20m,分辨力 1cm,检测精度±2cm;

可根据网络状态,通过 NPQ 协议智能调整分辨率和码率,保证第三码流的流畅预览;

图像传感器:1/2.8" progressivescan CMOS,双 sensor 架构;

最低照度:彩色:0.00041ux@F1.5, AGRON);黑白:0.0001L(F1.5,AGCON);OLuxwithIR 分辨率及帧率:主码流:50Hz:25fps(1920×1080),

60Hz:30fps(1920×1080)

视频压缩:H.265/H.264/ MJPEG

红外照射距离:200米

焦距:4.8-120mm,25倍光学

报警输入/输岀:7路报警输入:2路报警输出

模拟视频输出:BNC头

具有 RS485 控制接口

SD卡接口:内置 MicrosD 卡插槽,支持 MicrosD(即TF卡)/ MicrosDHC/ MicroSDXC卡(最大支持 256)

支持自动休眠技术,提高待机时间。

工作温度和湿度:-40℃-70℃;湿度小于90%

防护等级:IP67

支持雨刷功能

★可通过IE浏览器或客户端软件显示样机读取的水尺水位高度信息,水位信息科显示到小数点后三位;水位信息可上传至设定的服务器,且上传时间间隔可设置为1—1440分钟可调

★可通过IE浏览器或客户端软件设置水位偏低告警值,当水位值低于水位偏低告警值是,可给出报警提示;可通过IE浏览器或客户端软件设置水位偏高告警值,当水位值低于水位偏高告警值是,可给出报警提示

★可通过IE浏览器或客户端软件查询和统计水位信息,查询类型可设置为历史数据或历史图片;统计信息可以日报表、周报表、月报表、季报表、年报表及自定义报表体现,并可通过EXCEL的形式导出

★可通过折线图的方式,将前天、昨天和当天的水位信息以不同颜色绘制在同一表格中,可根据表格对比同时间段的水位差异

存储容量128GB;SD卡,MLC晶元,Class10,U1(读86MB/s,写60MB/s);与支持 SDHC、SDXC、SDHCUHS-1和 SDXCUHS-1的主机设备兼容;尺寸32mm*24mm*2.1mm;工作温度:-25℃~85℃存储温度:-40℃~85℃

为保证前端系统稳定性,图像采集器、存储卡、电力供应系统应出自同一厂家

摄像头水尺要求:

根据水库实际情况配置,清晰、准确、对比度高,符合系统检测要求。

太阳能供电系统要求


太阳能供电:200AH,12V;配套机箱,为充电控制器预留空间;蓄电池地埋

太阳能组件类型/效率:单晶硅/19.8%

太阳能组件功率/电压/电流:200Wp/18.8V/9.04A * 2

控制器类型:MPPT跟踪效率不小于99.5%

远程通信:PPT跟踪效率不小于99.5%

保护功能:过充电、过放电、外部短路、过流保护

故障保护:具备组件直接为负载供电能力,当控制器或者电池出现故障时,只要阳光充足,系统运行正常。

防护功能:IP55;TVS 4000V、防浪涌、防突破,符合GB/T17626.5 四级标准

一、   其他要求

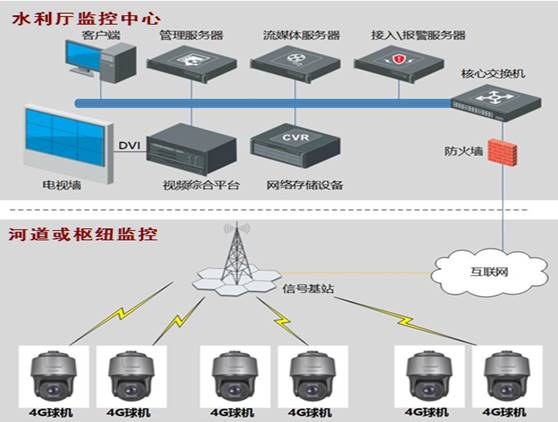

      1.系统组成。由前端采集设备、传输网络、中心平台组成, 视频监控系统结构图见图1。

图1  视频监控系统结构图

(1)前端采集设备。在中、小型水库、蓄滞洪区分洪口(分洪闸)、重要闸涵枢纽等防汛重点部位建设视频监测站,将现场视频信息实时回传到指挥中心。

(2)传输网络。传输网络承载于运营商公网4G无线网络,用于前端视频采集设备与省级平台之间的通信传输。前端设备采集的视频可通过主动注册方式上传至监控平台,供指挥决策人员调用查看。

(3)监控平台。依托已建成的2018年度山洪灾害防治项目省级防汛视频监控平台,将新建防汛视频监测点信息直接接入平台

2.供电设计。电源是整个系统可靠运行的保障。太阳能供电系统由太阳能电池板、充电控制器和蓄电池构成。

小型水库因建设地点较为偏僻,市电无法保证,因此采用太阳能供电。主要技术参数如下:

1)200AH,12V;

配套机箱,为充电控制器预留空间;

蓄电池地埋。

3.立杆

1)立杆及其主要构件采用镀锌钢管制成,镀锌层均匀且厚度90μm。立杆高度不小于6m,立杆建设采用横臂杆圆柱形镀锌钢管悬臂式安装,安装摄像机横臂长不小于0.5m,不允许有裸露线路,防止人为破坏,顶部应做防水帽。太阳能板、RTU箱体(内含RTU、充电控制器、4G路由器等)安装高度不低于4m。立杆及其主要构件结构装配的质量应满足下列要求:

立杆及其主要构件高度允许偏差±200mm;

立杆及其主要构件截面尺寸允许偏差±3mm;

立杆及其主要构件安装后塔轴线位移允许偏差±5mm;

立杆及其主要构件垂直允许偏差为塔身高度的1/1000;

立杆及其主要构件尺寸应协调一致,室外摄像机监控方位起到良好的导向、定位作用。

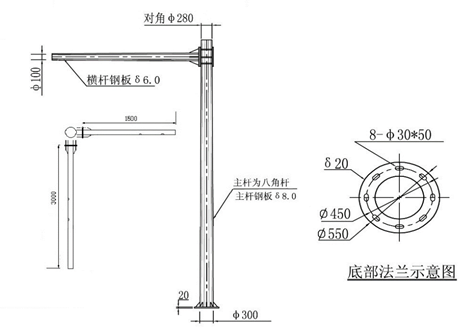

立杆及其主要构件所有焊接处焊缝应符合标准要求,表面应光滑平顺,无气孔、焊渣、虚焊及漏焊等缺陷。立杆结构图如下图2所示

图2  立杆结构示意图

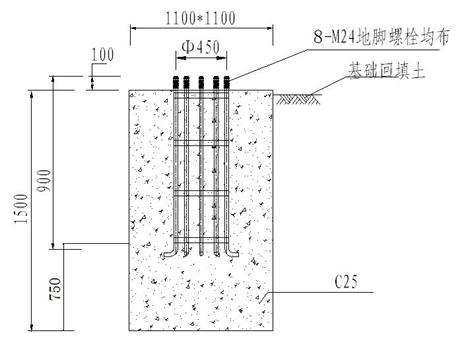

立杆基础为1m×1m×1.5m立方米混凝土。基础混凝土浇捣必须密实,禁止有空鼓。为使基础牢固,在基础周围采用C15混凝土灌缝,宽度为10cm。基础浇捣后,基础面必须要高于地平面5mm~10mm,混凝土必须按相关规定进行养护,以确保混凝土能达到一定的安装强度。基础施工示意图如下图3所示。

图3   土建施工图示意图

4、防雷设计。严格按照相关规范进行防雷设施的建设,确保监控设备不被雷击损坏。在安装视频监测设备和太阳能电池板的顶端安装避雷针,并配引下线和接地体。引下线采用35mm*5mm的镀锌扁钢或截面积35mm2的多股铜芯线。接地桩采用长度为2000mm的L75mm镀锌角钢,测量接地电阻合格后对地沟回填土埋实。

避雷针必须高于最高点以上,使天线位于45°避雷针安全区内,天线同避雷针之间要绝缘。信号线用低频电缆,并穿在铁管内,铁管外层有良好的接地体,在电路上还有防干扰措施。在实施过程中,接地难度较大时,利用降阻剂等辅助材料配合达到理想的效果。

5.传输系统。防汛视频监测站数据传输采用4G无线方式。所选用通信模块满足《公共安全视频监控联网系统信息传输、交换、控制技术要求》(GB/T28181-2016),在信号弱的地区应加装外置天线或放大器。

.建设规范:

该项目的设计、建设要符合以下国家、行业标准规范的要求:

1、联网标准

(1)《安全防范视频监控联网系统信息传输、交换、控制技术要求》(GB/T28181-2011)

(2)《城市监控报警联网系统系列标准》(GA/T669-2008)

(3)《信息技术开放系统互连网络层安全协议》(GB/T 17963)

2、设计标准

(1)《视频安防监控系统工程设计规范》(GB 50395-2007)

(2)《视频安防监控系统技术要求》(GA/T367-2001)

(3)《建筑与建筑群综合面线系统工程设计规范》(GB/T50311-2000)

(4)《城市住宅建筑综合布线系统工程设计规范》(CECS/119-2000)

(5)《建筑智能化系统工程设计标准》(DB32/191-1998)

(6)《民用建筑电气设计规范》(JGJ/T16-92)

(7)《音频、视频及类似电子设备安全要求》(GB8898-2001)

 (8)《民用闭路监视电视系统工程技术规范》(GB50198-2011)

 (9)《工业电视系统工程设计规范》(GB 50115-2009)

 (10)《安全防范系统通用图形符号》(GA/T74-2000)

 (11)《建筑及建筑群综合布线工程设计规范》(GB/T50311-2000)

 (12)公安部《城市警用地理信息系统系列标准体系》(GA/Z01-2004)

 (13)《建筑物防雷设计规范》(GB50057-94)

 (14)《建筑物电子信息系统防雷技术规范》(GB50343-2004)

 (15)《安全防范系统雷电浪涌防护技术要求》(GA/T670-2006)

 (16)《电子计算机机房设计规范》(GB50174-93)

 (17)《安全防范工程技术规范》(GB 50348-2004)

 (18)《安全防范工程费用概算编制办法》(GA/T70-1994)

 (19)《综合布线系统工程设计规范》(GB 50311-2007)

 (20)《入侵报警系统工程设计规范》(GB 50394-2007)

3、视频监控图像质量标准

(1)《电视视频通道测试方法》(GB3659-83)

(2)《彩色电视图像质量主观评价方法》(GB7401-1987)

4、视频系统网络设计标准

(1)《计算机信息系统安全》(GA 216.1-1999)

(2)《计算机软件开发规范》(GB8566-88)

5、视频系统工程建设验收标准

(1)《安全防范工程程序与要求》(GA/T75-1994)

(2)《测量、控制和试验室用电气设备的安全要求》(GB4793-2001)

(3)《信息技术设备的安全》(GB4943-2001)

(4)《安全防范系统验收规则》(GA308/2001)

(5)《中国电气装置安装工程施工及验收规范》(GBJ232-90.92)

(6)《邮电通信网光纤数据传输系统工程施工及验收暂行技术规范》

(7)《系统接地的型式及安全技术要求》(GB 14050-2008)
