中海油太阳能监控供电系统

文章出处:未知 人气:发表时间:2020-05-13


中海油太阳能监控供电系统将会由以下几部分组成:

 太阳能发电系统

 CCTV 系统(Wi-Fi 传输,海康威视云平台存储)



 太阳能发电系统

 监控系统采用太阳能供电系统保证系统 3 个阴雨天气正常工作;

 监控枪机加网桥功耗:22W max,监控系统每天 24 小时工作。

 功耗:22W max,全功率工作时间 24 小时。阴雨天三天。日照值 2.78 Kwh/㎡

/d。

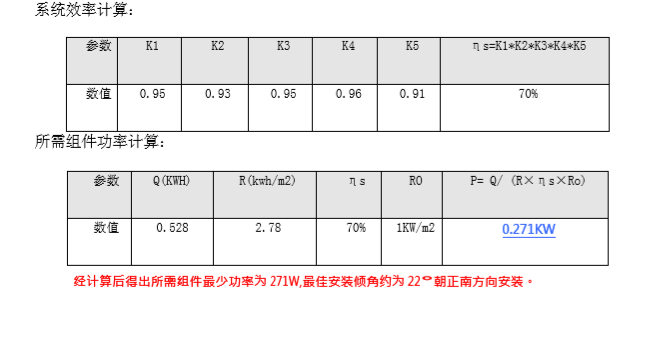

  1、 所需太阳能组件功率确定

由监控负载参数我们计算球机每天的耗电量:

22W*24h=528Wh=0.528kwh

太阳能系统的有效发电量必须大于系统的日耗电量。

系统有效发电量的计算方式如下:

离网非逆变光伏发电系统的总效率由光伏阵列的效率、线路效率组成,计算公式如下:

发电量 Q= P×R×ηs / Ro

公式中:P—方阵总功率;

R—倾斜方阵面上的日平均太阳能辐射量;

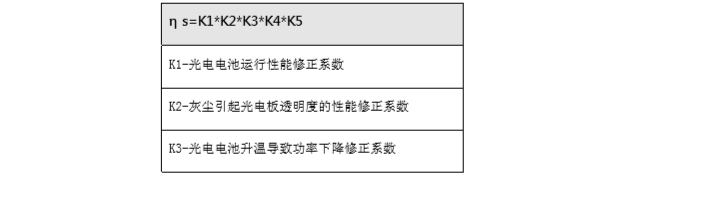

ηs—光伏系统发电效率。

Ro-标准日照辐射强度,即 1KW/m2





2、蓄电池容量的设计  球机系统,每天所消耗的蓄电池容量为(22W/22V)*24h=(22VA/22V)*24h =24AH,供电

系统要求最少满足连续 3 个阴雨天气,即每天的放电深度在 15%以下。同时根据太阳能系

统常用的胶体蓄能蓄电池的放电深度与循环次数的曲线。蓄电池的每日放电深度在 15%以

下,蓄电池的使用寿命将得到很好的保护,对于后期维护费用将大大降低。所需蓄电池容

量为 24AH/15%=160AH,由于是 24V 供电系统,采用 2 只 12V 蓄电池串联为 24V 供电系统。



 监控系统:

 设计使用室外球机型号,支持红外夜视功能,清晰度达到 1080P 全高清(上传下载

速率由运营商网络速度决定);

 视频监控本地录像,64G TF 存储卡;

 通过 4G 终端设备,将视频实时上传到海康威视云平台,客户通过 iVMS-9800 进行

实时查看;

 4G 信号源由客户方提供(比如带手机卡的网络设备),海康威视云平台及授权也

由客户提供。

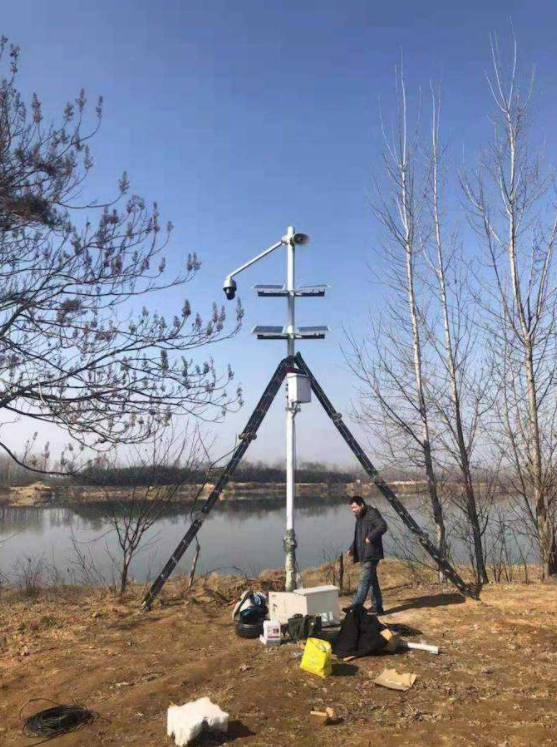

 监控整体外观示意图:
