太阳能监控配套设施改造方案

文章出处:未知 人气:发表时间:2020-09-30


(一)前端架设基础平台

1、角钢塔

(1)基本要求

新建雷达站塔高15m,拟采用钢结构,钢框架抗震等级为三级。主钢构件Q235B级钢材。塔外设爬梯。面漆的使用寿命不小于30年,框架抗震烈度8度,设计可承受最大风压0.56KN。塔体基座外围搭建1.5m高围护栏。

(2)原材料及标准紧固件

钢材的品种、规格、性能等应符合现行国家产品标准和设计要求。确需采用代用钢材时,必须经设计同意后方可采用。检验方法为:检查质量合格证明文件、中文标志及检验报告等。

对属于下列情况之一的钢材,应依据国家相关标准进行物理及化学分析试验,进行抽样复检,并出具理化试验报告。其复检结果应符合现行国家产品标准和设计要求。

①钢材混批;

②设计有复验要求的钢材;

③对质量有疑义的钢材;

④进口钢材或采用国外标准生产的钢材;

钢板厚度、型钢的规格尺寸及允许偏差应符合其产品标准的要求。

钢材的表面外观质量除应符合国家现行有关标准的规定外,尚应符合下列规定:

①当钢材的表面有锈蚀、麻点或划痕等缺陷时,其深度不得大于该钢材厚度负允许偏差的1/2,且累计误差在负允许偏差内。

②钢材表面不得有裂缝、折叠、结疤、夹杂和重皮等缺陷。

焊接材料的品种、规格、性能等应符合现行国家产品标准和设计要求。

连接用高强度螺栓、普通螺栓等紧固标准件及螺母、垫片等标准配件,其品种、规格、性能等应符合现行国家产品标准和设计要求。

其他材料如镀敷材料(热浸锌、热喷涂锌、铝和富锌涂料等)以及涂料(底漆及面漆)均应符合现行国家产品标准及设计文件的要求。

(3)防腐处理

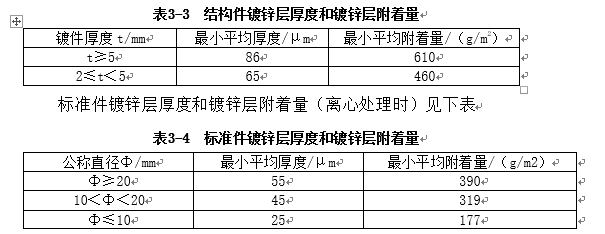

外观要求:镀锌层表面应连续完整,并具有实用性光滑,不得有过酸洗、毛刺、结瘤、锐点、残留锌渣锌灰等缺陷。铁塔结构件镀锌层厚度和镀锌层附着量见下表


注:进行过二次攻丝的内螺纹总分,镀锌层厚度不作要求。



2、户外一体化机柜

1.   系统组成

为适应室外恶劣的环境,本工程户外设备机房采用自带空调及UPS设备的户外一体化机柜方案,由4套双仓户外一体化机柜组成。

2.   系统功能

1、机柜外尺寸:H*W*D 1800*1800*900mm

2、机柜内尺寸:H*W*D 1500*1700*800mm

3、机柜组成:柜体+柜门+底座+顶盖+机架+机锁

4、机柜类型:1单元两舱、前双开门

5、机柜材质:钢板+45mm隔热层

6、隔热性能:导热系数小于0.472W/(m2.k)

7、设备层架:19英寸机架:4对托条、4层电池架

8、机柜底座:200mm高、2.0mm厚

9、进线方式:下进下出Φ50*8

10、防盗设计:内嵌门、内嵌铰链、三点式防盗锁

11、防护等级:IP55

12、颜色:RAL7035,专业户外粉喷涂

13、含接地铜排,LED灯

14、压缩机空调:制冷量1500W,能效比:2.2,输入电压:AC220V,温控方式:只能温控,可根据舱内温度进行自动调节,防护等级:IP55

15、UPS:6KW,待机1小时,主机采用机架式安装并配机架式电池包。

3.   配置要求

在皮口港AIS基站、鲨鱼咀AIS基站、海大科技园A座AIS基站、老拗窝AIS基站各配备一套双仓户外一体化机柜。

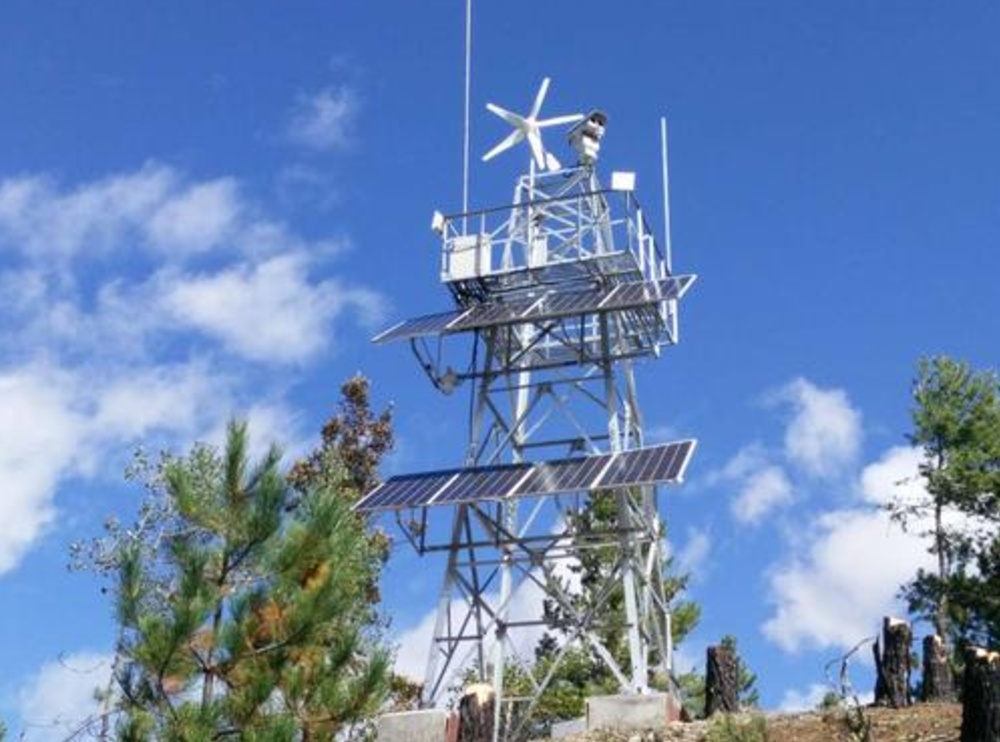

(三)风光互补供电系统

1.单晶太阳能板4片(SUNPJ-SUNPAN-200W)

1.      峰值功率:200W

2.      峰值电压:18V

3.      峰值电流:10.8A

4.      功率差:±5%

5.      开路电压:21.5V

6.      短路电流:12A

7.      设计寿命:25年



风力发电机(SUNPJ-SUNWIN300W-Red)

1.      额定电压:12V/24V

2.      额定功率:300W

3.      启动风速度:2.0m/s

4.      额定风速度:10m/s

5.      安全风速:55m/s

6.      发电机类型:三相交流永磁发电机

7.      工作温度:-40℃~80℃



磷酸铁锂电池(SUNPJ-SUNBAT-200AH12V)

8.      标称电压:12.8V

9.      电池组标称容量(0.2C):200AH)

10.    最大充电电流:20A

11.    放电截至电压:10.6V

12.    最大持续放电电流:25A

13.    工作温度(充电):-20~70℃、45~85%RH;

14.    工作温度(放电):-30~75℃、45~85%RH



MPPT控制器(SUNPJ-SUNCON20A-001)

1.      额定充电电流:20A

2.      额定放电电流:20A

3.      DC输出电压:10.8-14.6V(需加稳压DC12V模块)

4.      DC稳压模块输入电流:5A

5.      太阳能板开路电压:80V

6.      控制方式:软件智能控制

7.      工作温度:-35℃至+55℃





电池防水箱(SUNPJ--BOX-240AH)

1.      材料:镀锌钢

2.      尺寸:400(长)×230(宽)×630(高)

3.      顶部屋顶型防水顶盖设计

4.      门锁:防盗锁

5.      IP等级:IP55



12V稳压模块(SUNPJ-CVT-12V)

1.      12V稳压模块,国产

2.      12V 5A



光伏远程电源管理模块(SUNPJ-NJ IOT-202)

1.      监控太阳能板电压电流

2.      监控电池电压电流

3.      远程重启开关负载

4.      可计划执行任务



光伏板固定立杆支架2片 (sunpj-5152)

1.      双片200W设计

2.      拆装支架,方便运输及安装。




(四)监控室改造

智慧边海防全域监控平台数据中心由大连总中心(大连边海防机房)、大连分中心(旅顺公安分局机房)、金普新区分中心(金普新区公安局机房)、庄河分中心(庄河公安局机房)、瓦房店分中心(瓦房店公安局机房)组成。

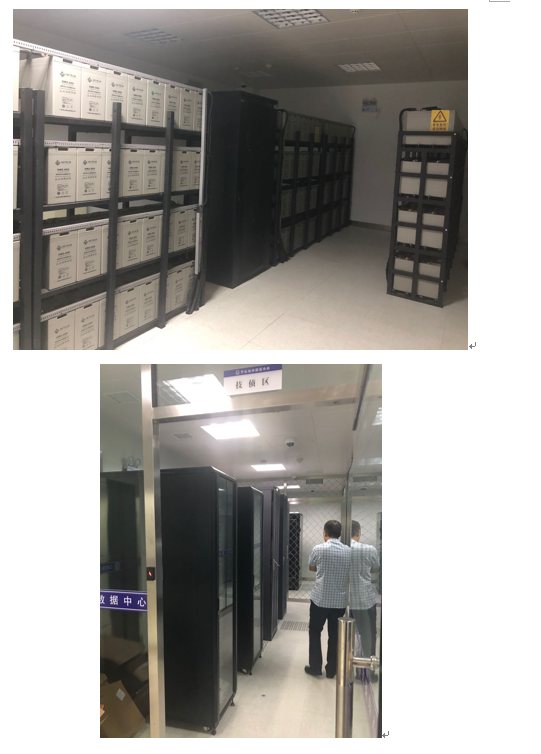

1.    大连总中心

大连总中心电力及空调设施完备,需增配动环监控设备,实现对电池监控、温湿度监控、漏水监控、烟感、动力电监控。

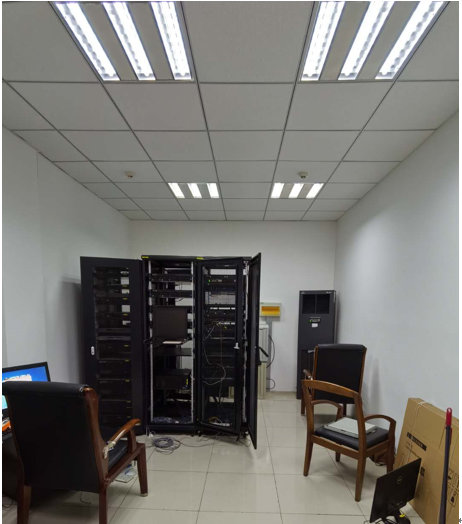

1. 大连分中心

旅顺公安局机房空间、网络接入均可满足建设需求,该机房配备两台家用空调,机房温度过高,需增配一台5KW机房专用精密空调满足环境需求;机房UPS主机容量不足,需增加一台20KVA规格UPS,需增配动环监控设备,实现对电池监控、温湿度监控、漏水监控、烟感、动力电监控。


(六)网络配套设备

1.    系统组成

智慧边海防全域监控平台信息传输及网络子系统可完成信息的传递,主要包括分中心与所有信息采集设备之间的信息传输网络,分中心与全域监控中心之间的信息传输网络,智慧边海防全域监控平台系统与外部系统的信息的信息传输网络,可完成不同设备之间的信息传递。

2.    系统功能

系统网络结构是系统维护、管理、更新及扩展的关键,本工程网络结构应遵循如下特点:

(1)结构层次模块化

(2)便于系统设备的更新与升级

(3)通用接口,可与其他系统互联

(4)便于同所有传感器连接

本系统传输信息量大、实时性强,采用相对独立的信息传输系统。系统采用专线网络,使前端监控站、分中心和全域监控中心组成专线局域网,增强可靠性。传输网络以局域网(LAN)为基本网络结构,按照不同的信息处理类型,可在不同的虚拟局域网(VLAN)实施数据传递和交换。

传输线路可采用运营商传输线路,使用国际通用的标准接口。整个系统网络符合国际ISO/OSI标准,采用开放、模块化设计,硬件、软件升级和增加新的器件和设备,不改变系统结构。

3.    配置要求

Ø 系统带宽需求

(1)视频监控CCTV数据

CCTV站点的CCTV视频数据,A类(9-10km)、B类(6-8km)、C类(3-4km)和E类(0.5km)摄像机需要大约4Mb带宽的传输线路; D类(1.5-2.5km)摄像机需要大约8Mb带宽的传输线路。

(2)AIS数据

单个AIS基站的AIS数据需要大约1Mb带宽的传输线路。

Ø 交换设备配置

庄河区域管控中心、金普新区区域管控中心、大连区域管控中心、瓦房店区域管控中心、智慧边海防全域管控中心分别配备一台千兆核心交换机,用于中心服务器、各站点数据和终端之间进行数据交换。在132个监控前端站点各配置一台工业交换机,用于多媒体数据、动环数据与中心之间进行数据交换。



(七)信息安全配套设备

1.    系统组成

智慧边海防全域管控信息系统具有系统开放性、资源共享性、介质存储高密性、数据互访性、信息聚生性、保密困难性、介质剩磁效应性、电磁泄露性、通信网络的脆弱性等特性。信息系统的上述特性对其安全构成了潜在的危险。本工程信息系统安全隐患可以划分为四个层面中,即物理层、网络层、系统层、应用和数据层。

(1) 物理层的安全隐患

物理层的安全隐患风险主要指网络周边环境和物理特性引起的网络设备和线路的不可用,而造成网络系统的不可用。如设备被盗、被毁坏或设备老化、意外故障等。

(2) 网络层的安全隐患

网络层的安全风险主要包括重要数据的泄露与篡改、来自外网的安全威胁。数据泄露与篡改的安全威胁包括本局域网和相关部门间网络数据传输线路之间存在被窃听的隐患,同时局域网内部也存在着内部攻击,敏感信息可能被侵袭者搭线窃取和篡改。

(3) 系统层的安全隐患

系统级的安全隐患主要针对本工程拟建系统采用的操作系统、数据库及相关商用产品的安全漏洞和病毒威胁。

(4) 应用和数据层的安全隐患

应用和数据层的安全隐患主要包括身份认证漏洞和非授权访问:由于目前多数服务系统登录和主机登录使用的是静态口令,而静态口令很容易被非法用户通过网络窃听、非法数据库访问、穷举攻击、重放攻击等手段很容易得到。对业务服务器的非授权访问是指为本工程拟建各类应用系统提供信息数据服务的服务器由于缺乏必要安全保护,可能会被非法用户直接访问网络资源,造成信息外泄。

针对以上安全风险,本系统应具备物理层、网络层、系统层、应用和数据层安全防范能力。本系统机房拟部署在各个区域公安局机房内,可确保证物理层面的安全;网络安全层面由网闸、边界防火墙、网页防篡改系统组成,保证网络层安全;配备网络版杀毒软件保证系统层安全;配备堡垒机、web应用安全防护系统、身份认证KEY保证应用层数据层安全。



2.    系统功能

本工程需考虑机房物理、网络、主机、数据和应用安全技术方案。

Ø 物理安全

信息系统的物理安全主要依托现有机房进行建设,其技术要求如下:

a.   物理位置的选择

机房和办公场地应选择在具有防震、防风和防雨等能力的建筑内。

b.   物理访问控制

机房出入口应有专人值守,鉴别进入的人员身份并登记在案;应批准进入机房的来访人员,限制和监控其活动范围。

c.   防盗窃和防破坏

应将主要设备放置在物理受限的范围内;应对设备或主要部件进行固定,并设置明显的不易除去的标记;应将通信线缆铺设在隐蔽处,如铺设在地下或管道中等;应对介质分类标识,存储在介质库或档案室中;应安装必要的防盗报警设施,以防进入机房的盗窃和破坏行为。

d.   防雷击

机房建筑应设置避雷装置;应设置交流电源地线。

e.   防火

应设置灭火设备和火灾自动报警系统,并保持灭火设备和火灾自动报警系统的良好状态。

f.   防水和防潮

水管安装,不得穿过屋顶和活动地板下;应对穿过墙壁和楼板的水管增加必要的保护措施,如设置套管;应采取措施防止雨水
