深汕东高速路面太阳能监控系统改造工程

文章出处:未知 人气:发表时间:2020-10-20

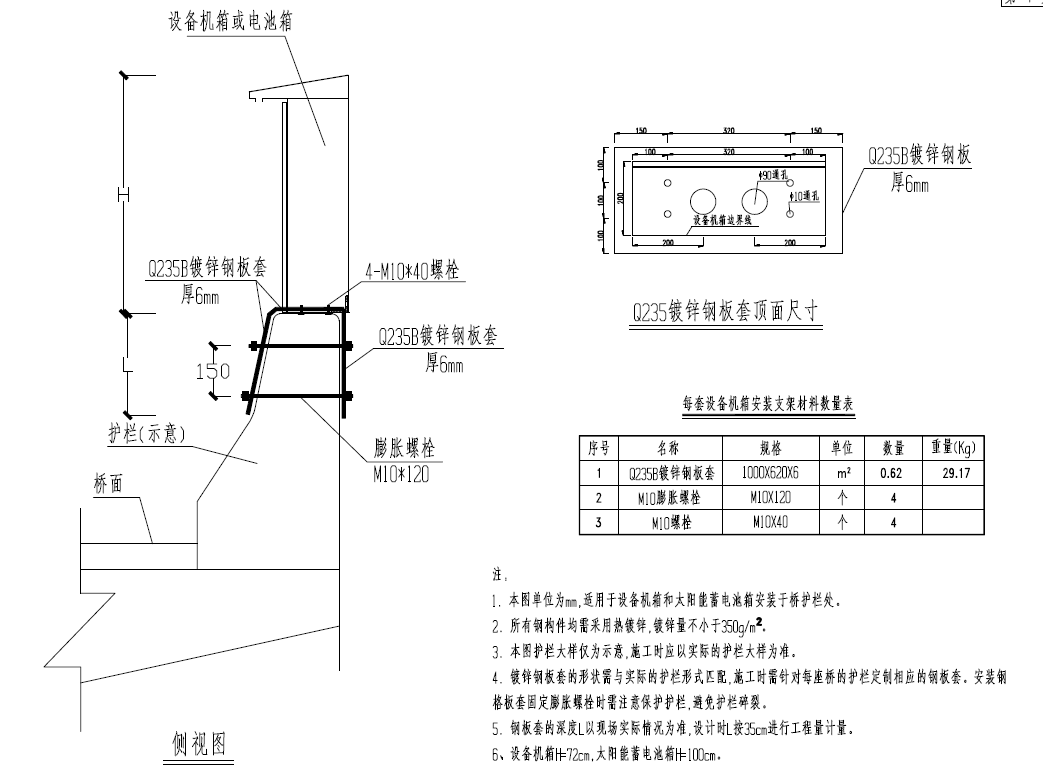

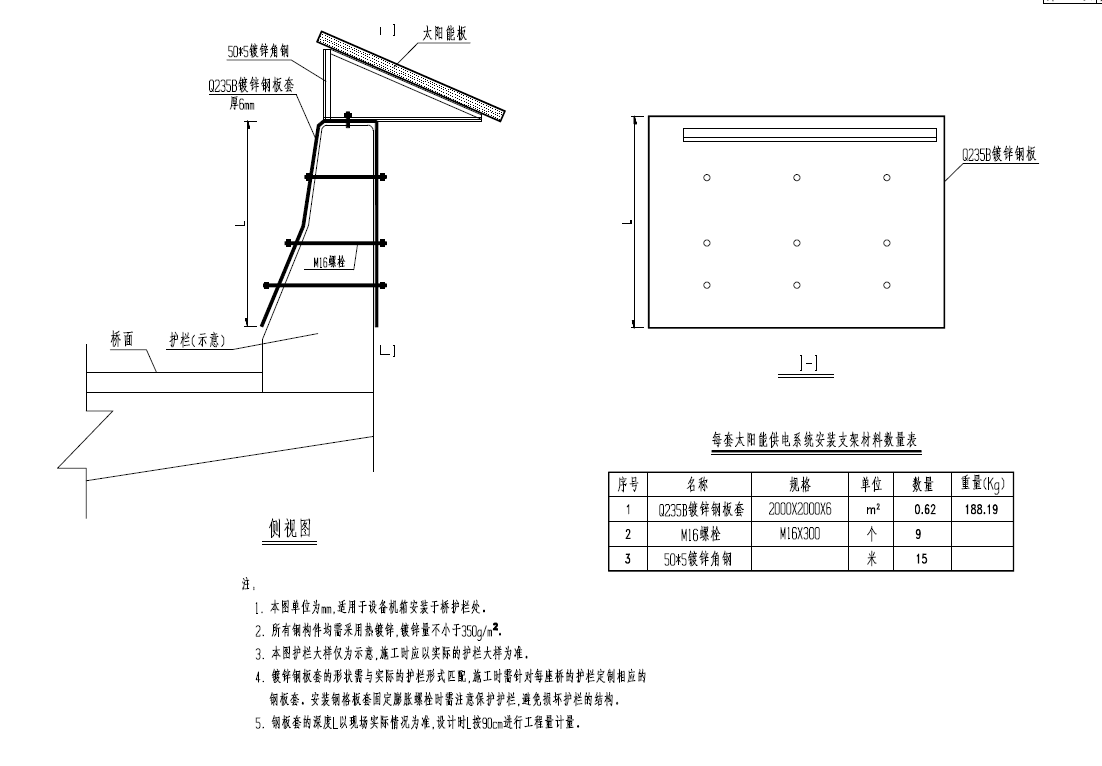

1.本图单位为mm,适用于设备机箱和太阳能蓄电池箱安装于桥护栏处,

2.所有钢构件均需采用热镀锌,镀锌量不小于350g/m².

3.本图护栏大样仅为示意,施工时应以实际的护栏大样为准。

4.镀锌钢板套的形状需与实际的护栏形式匹配,施工时需针对每座桥的护栏定制相应的钢板套.安装钢

格板套固定膨胀螺栓时需注意保护护栏,避免护栏碎裂.

5.钢板套的深度L以现场实际情况为准,设计时L按35cm进行工程量计量,

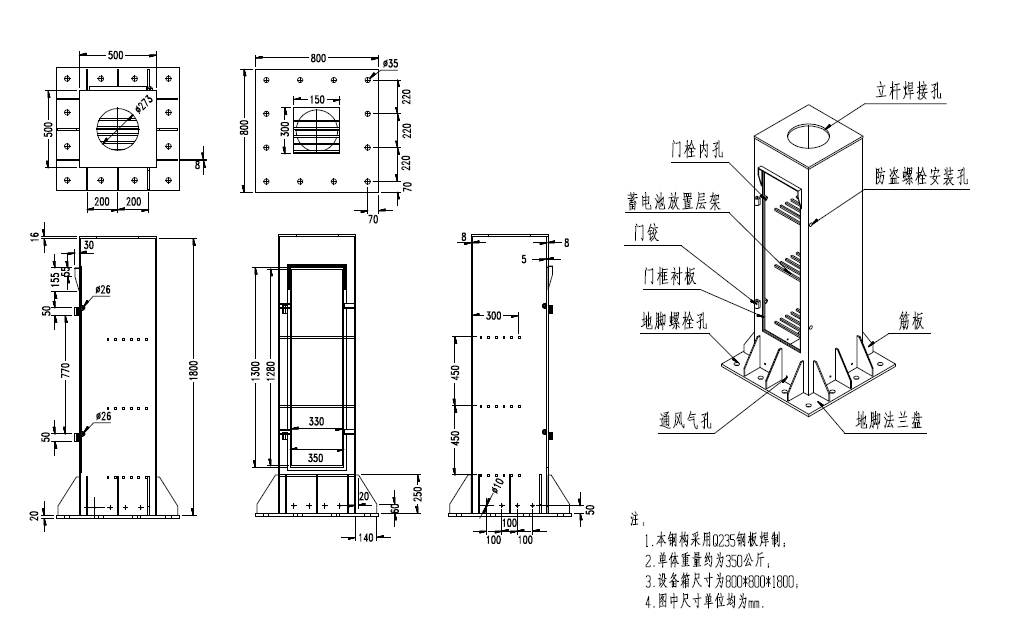

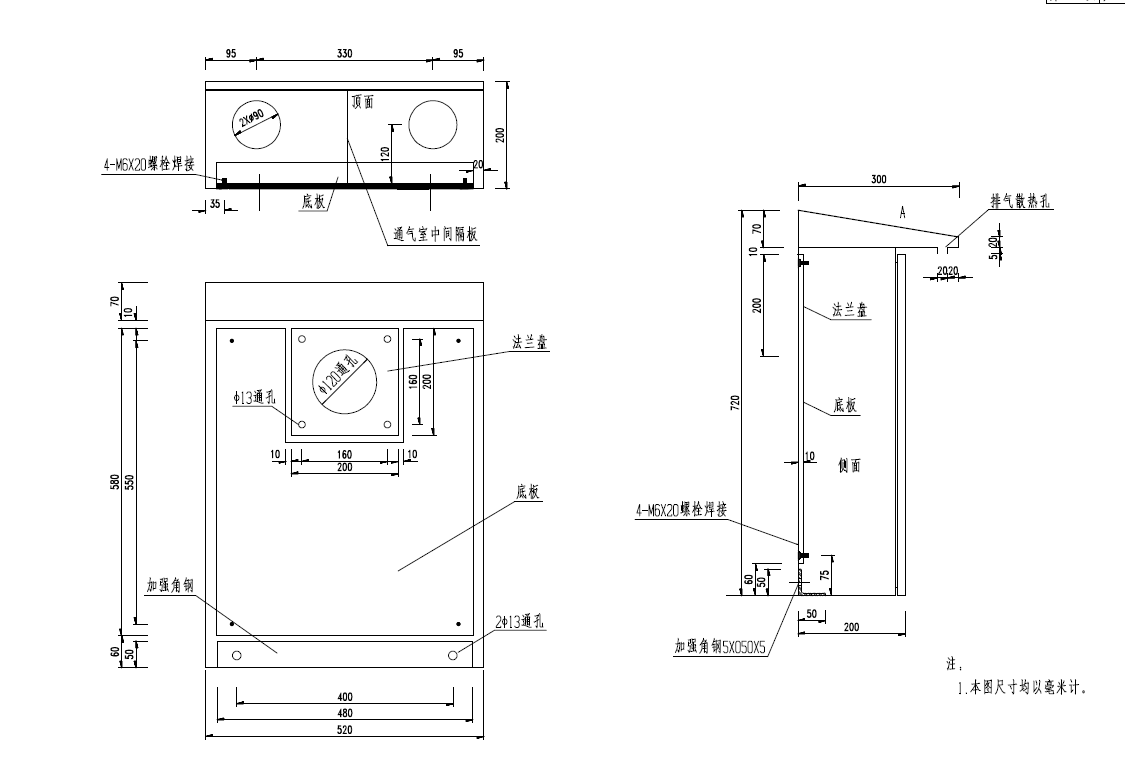

6、设备机箱HF72cm,太阳能蓄电池箱H100cm.

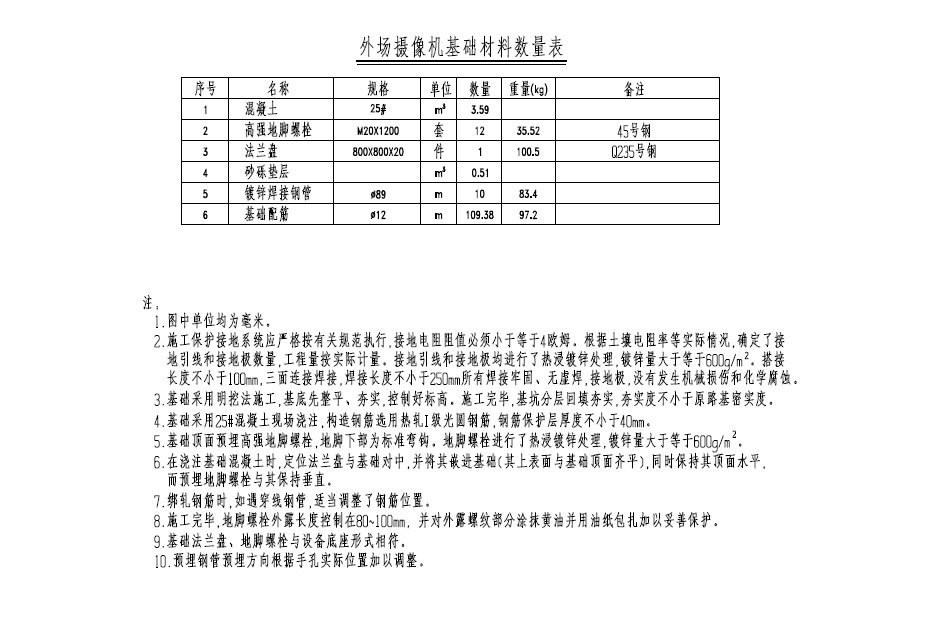

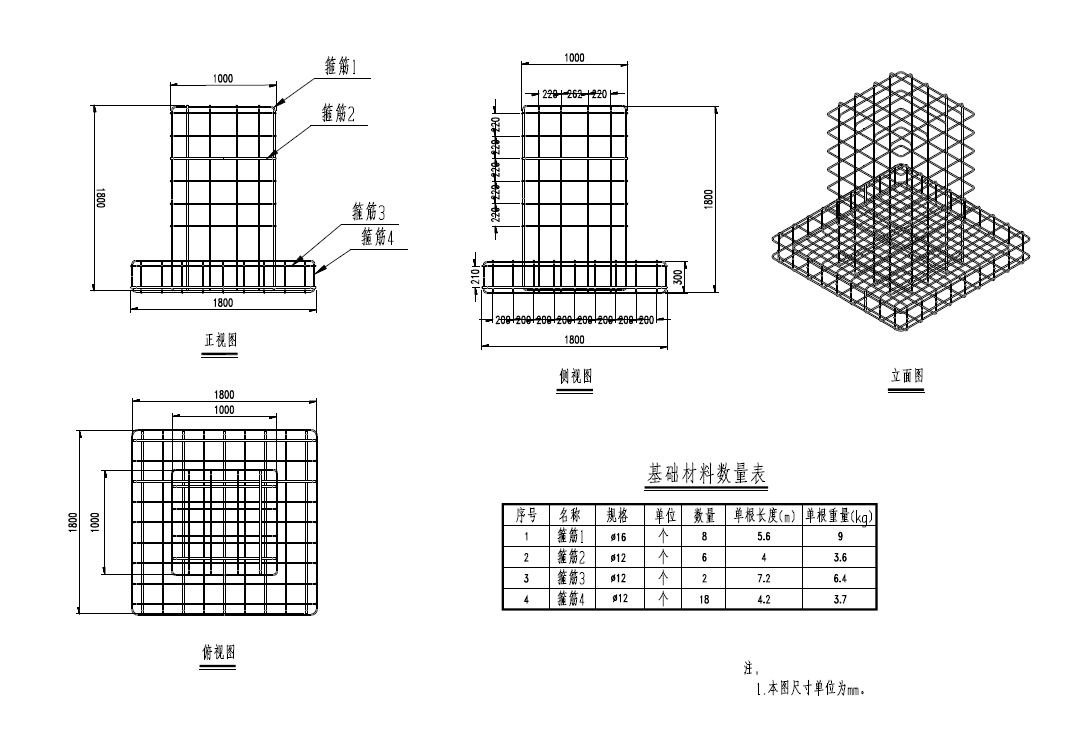

1.图中单位均为毫米,

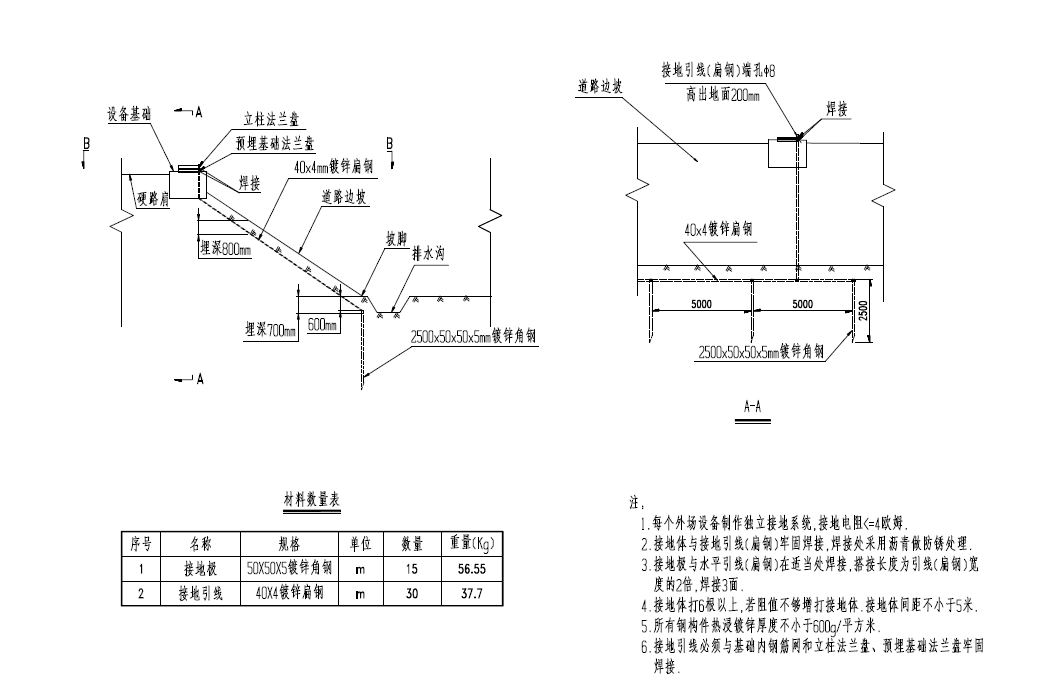

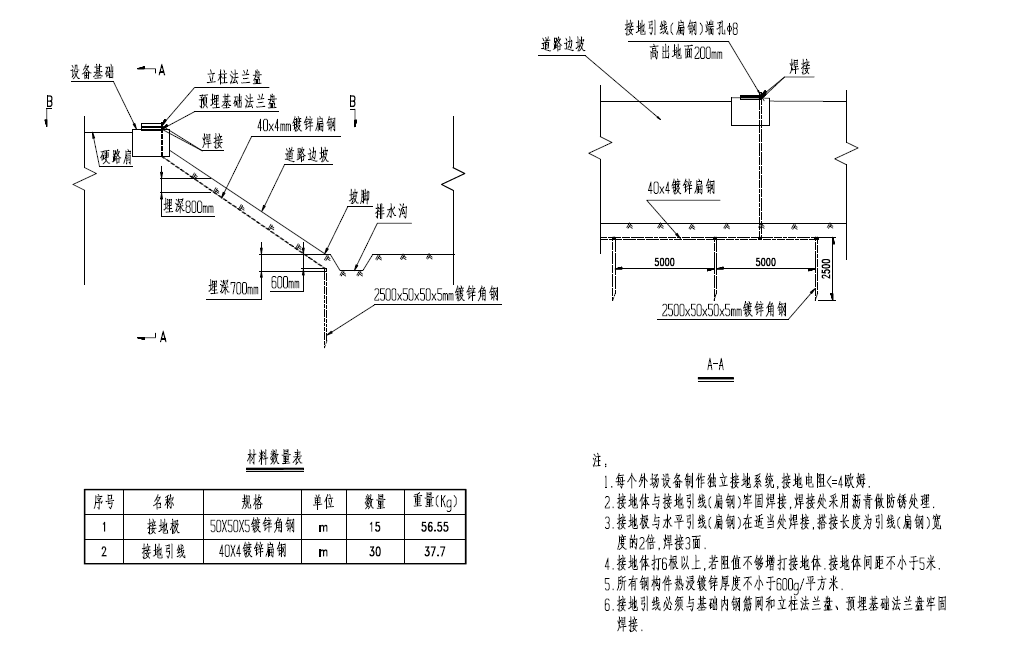

2.施工保护接地系统应严格按有关规范执行,接地电阻阻值必须小于等于4欧姆.根据土壤电阻率等实际情况,确定了接

地引线和接地极数量,工程量按实际计量,接地引线和接地极均进行了热浸镀锌处理,镀锌量大于等于600g/m².搭接

长度不小于100mm,三面连接焊接,焊接长度不小于250mm所有焊接牢固、无虚焊,接地极,没有发生机械损伤和化学腐蚀,

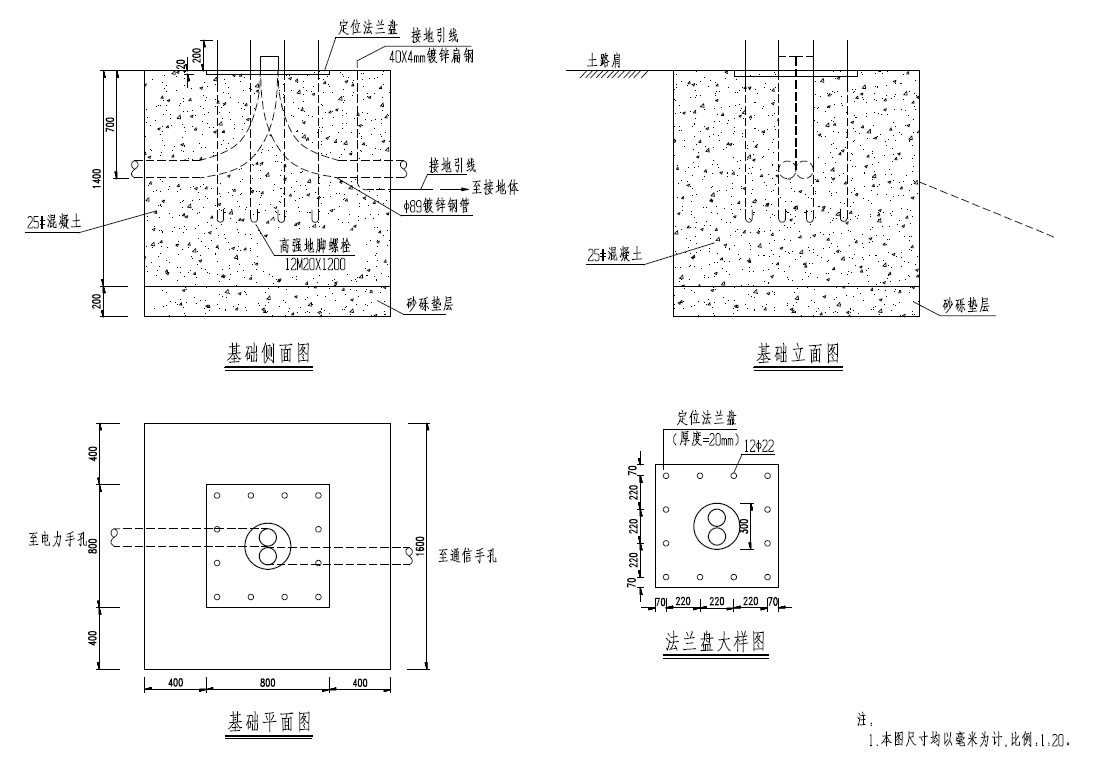

3.基础采用明挖法施工,基底先整平、夯实,控制好标高,施工完毕,基坑分层回填夯实,夯实度不小于原路基密实度.

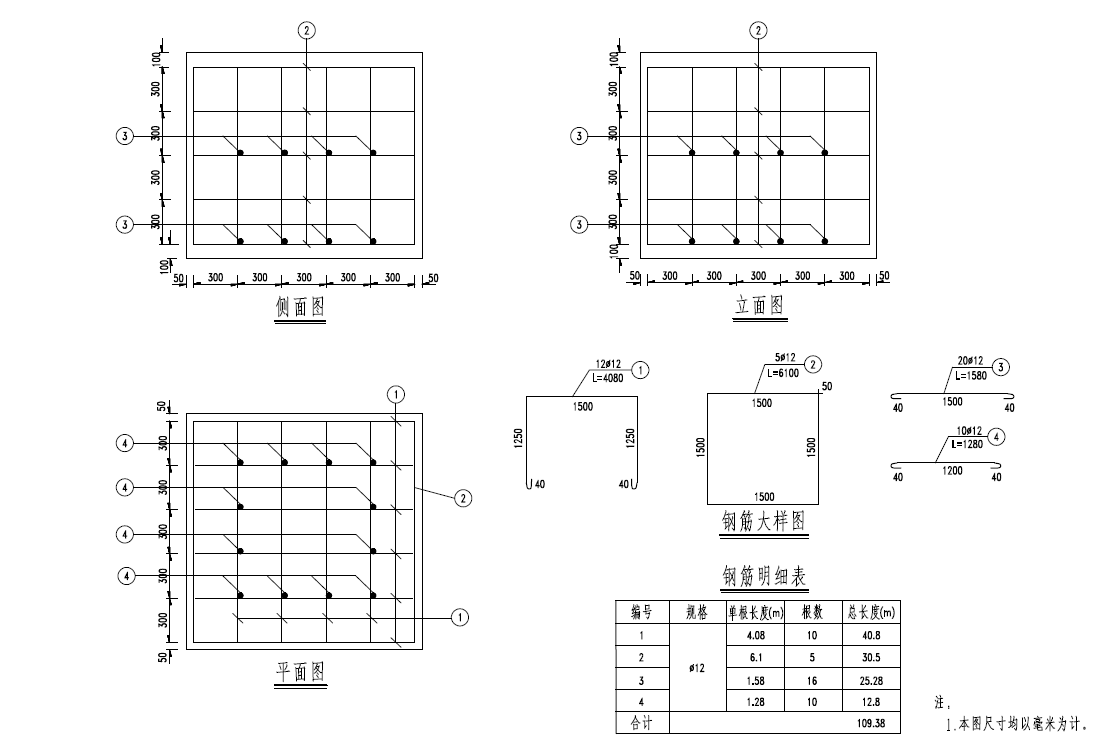

4.基础采用25#混凝土现场浇注,构造钢筋选用热轧I级光圆钢筋,钢筋保护层厚度不小于40mm。

5.基础顶面预埋高强地脚螺栓,地脚下部为标准弯钩,地脚螺栓进行了热浸镀锌处理,镀锌量大于等于600g/m.

6.在浇注基础混凝土时,定位法兰盘与基础对中,并将其嵌进基础(其上表面与基础顶面齐平),同时保持其顶面水平,

而预埋地脚螺栓与其保持垂直.

7.绑轧钢筋时,如遇穿线钢管,适当调整了钢筋位置,

8.施工完毕,地脚螺栓外露长度控制在80~100mm,并对外露螺纹部分涂抹黄油并用油纸包扎加以妥善保护.

9.基础法兰盘、地脚螺栓与设备底座形式相符,

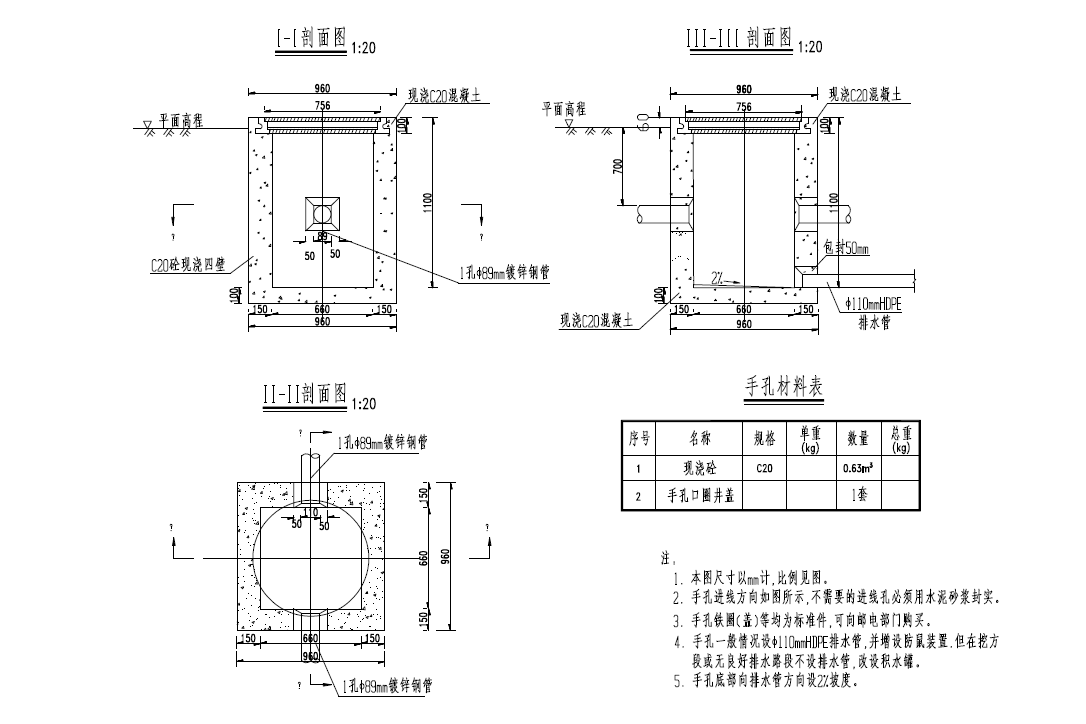

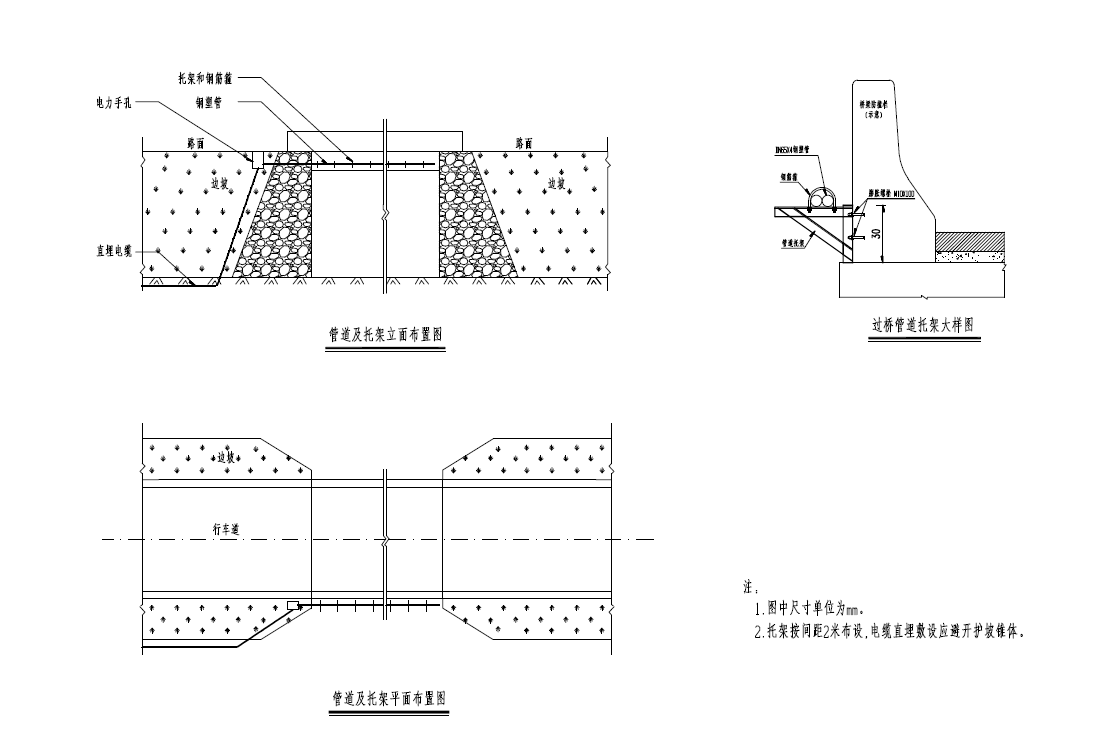

10.预埋钢管预埋方向根据手孔实际位置加以调整.
