中石油管道太阳能预警视频监控

文章出处:未知 人气:发表时间:2021-08-21


1.杆顶安装避雷针,杆体通过地笼接地,地笼跟地钉连接

2.防雷施工,采用长度2.5米的50X5热镀锌角钢作为接地,且立杆避雷针引一根10平方的导线跟地钉扁铁相连接。施工人员利用大铁锤把地钉扎入坑底,地钉与燃气管道相隔2使用电焊机巴地笼和地钉焊接起来,焊接采用搭焊,长度为如因土质或环境因素影响接地电阻大于10欧姆,将采取增加如阻值仍然达不到要求,会根据技术人员评估继续扩大防雷网可燃气体探测器、4G路由器等设备的接地线都集中到该接地电进线“一级"防护。米以上,

在基坑底部撒上长效防腐降阻剂后并放入地笼圆钢直径的6倍,完成后测量接地电阻必须小于10欧姆。防雷网施工,网络面积标准为25平方,使用人工开挖,乡至30-50平方,直到接地电阻少于10欧姆。

3.设备接地措施:弱电箱中设置箱体接地汇流排;光伏板汇流排,汇流排再引线与立杆内部10平方的接地线做连接。

4.电源浪涌保护:选择光伏专用电涌保护器作用于光伏发


①材质:Q235钢

②工艺:热浸锌、喷涂(白色)

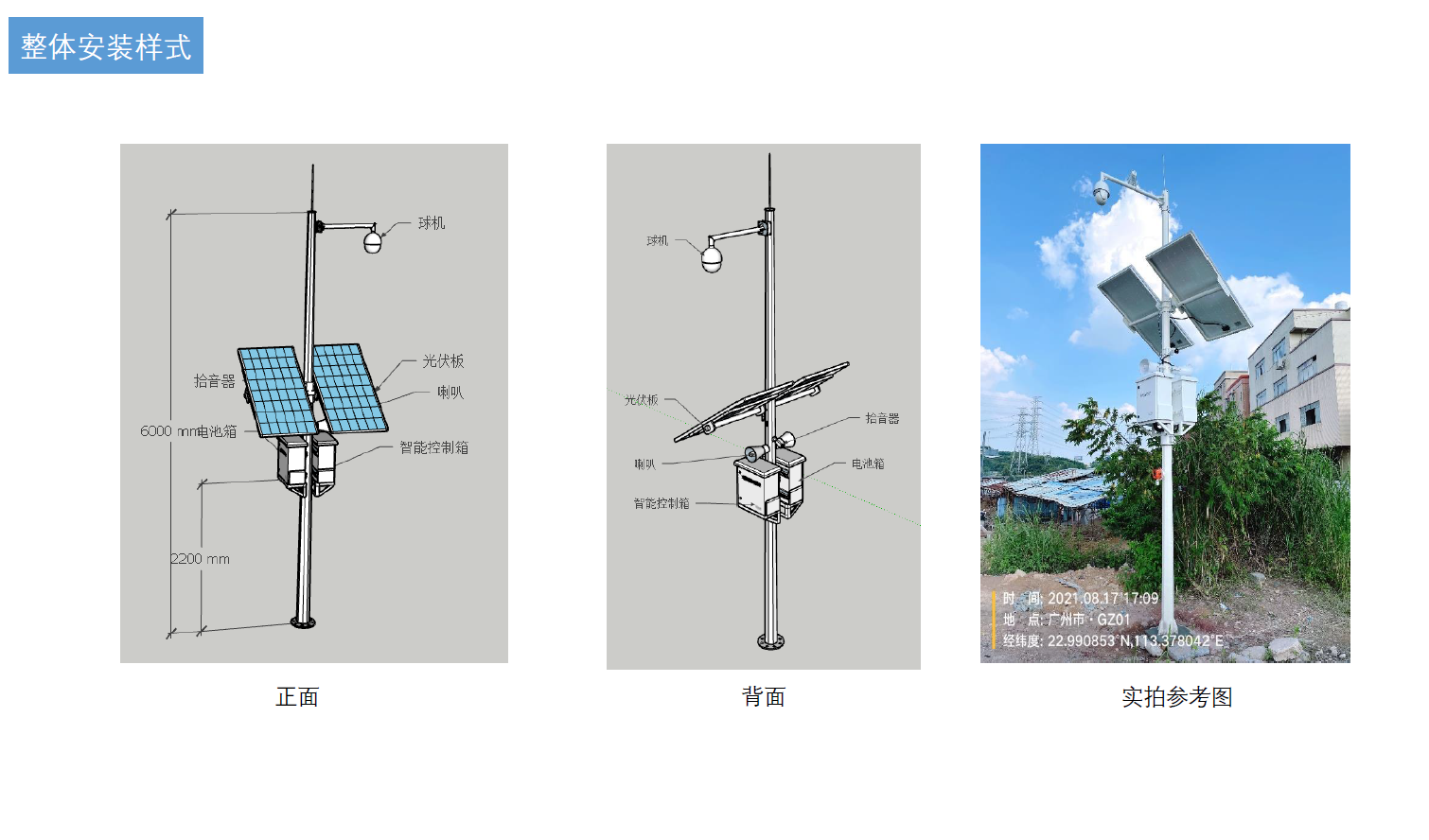

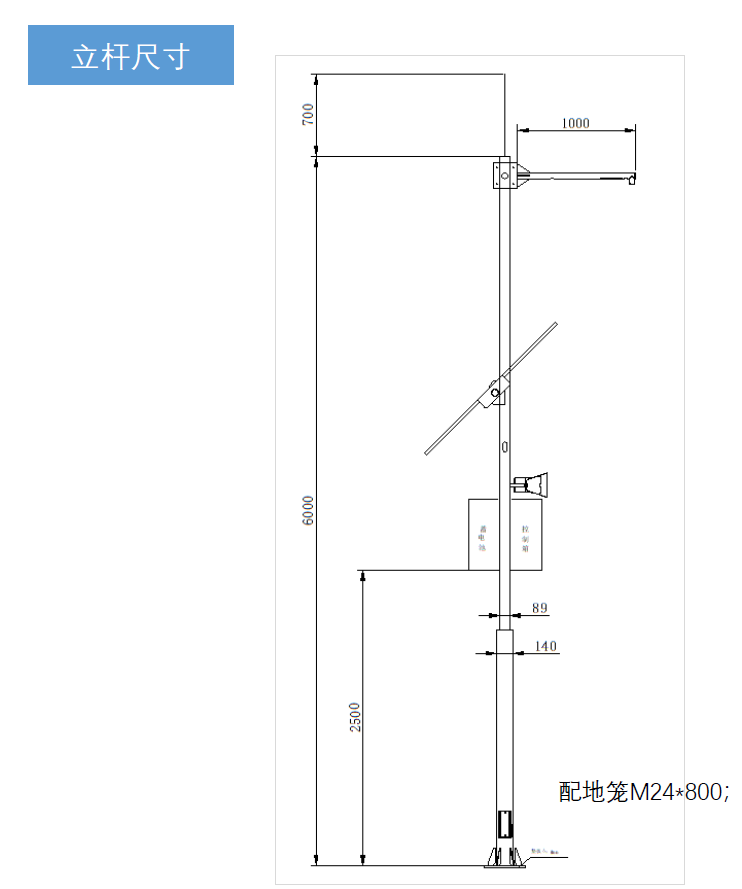

①大小杆、总高6米,引雷针700mm;

②下段直径140mm(2米),上段直径89mm(4米);厚度≥5.0mm;

③横臂安装板厚度5mm,横臂采用*50的管,厚度≥3mm,焊万向法兰底座,装万向法兰;

④底板采用厚度为16MM的钢板法兰连接;

⑤焊后表面去毛刺、热镀锌、喷涂平光白;

⑥太阳板支架部分、电箱支架部分均需要采用满焊牢固,抱箍上螺丝固定在立杆上;

⑦智能箱、电池箱背靠背安装,便于整杆重心居中及视觉美观;

⑧所有走线都在杆内完成,杆外设备端走线原则不超过50cm;

⑨引雷针连接地线至杆子底部,跟地笼、接地体完成连接。

10接地采用5#角钢,打下地下2.5米,要求接地电阻低于10欧,不满足要求时要做防雷接地网满足小于10欧电阻要求。


一、立杆安装:

1、立杆在移动安装过程中要做好表面保护,防止工具、配件等对立杆表明造成刮痕、变形等损坏;

2、对安装施工地点气候及周围环境考察,确定施工方案实施的可行性;

施工地点选择遵循以下原则:

1)不受阻挡,尽可能看到多个方向;

2)立杆四周不能有遮挡物,确保太阳电池组件可正常采光;

3)安装地点地下不能铺设有电缆、光缆等公共设施;

4)立杆外观白色,材质为钢制,壁厚不低于4mm,固定于地面端的立杆外径不低于140mm,须做不低

二、摄像机安装

1、摄像机安装高度不得低于5m;

2、摄像机走线,线缆尽可能在立杆内部走线;

3、摄像机安装好后,必须要把球机防掉装置扣住立杆吊耳;

三、太阳能板安装

1、光伏组件安装时需要有加固措施,可以抗台风(百年一遇的除外);

1、线缆尽可能在杆内走线,出立杆后的明线要套保护软管,长度超出30CM时要用扎带分段固定;

2、线缆的敷设应符合标准要求,走线方便、美观,保持其顺直、整齐,线扣间距均匀,松紧适度。

于内外热镀锌表面喷塑的防锈工艺处理标准。杆体下粗上细。

2、太能能板支架要求日后可水平调整;

3、供电系统走线,线缆尽可能在立杆内部走线;

4、紧固件螺栓选用高强度不锈钢螺丝并做防锈处理。

1、设备箱高度不低于2.5m;

5、各种线材的型号、规格必须符合设计要求和国家标准的规定并必须有产品合格证。

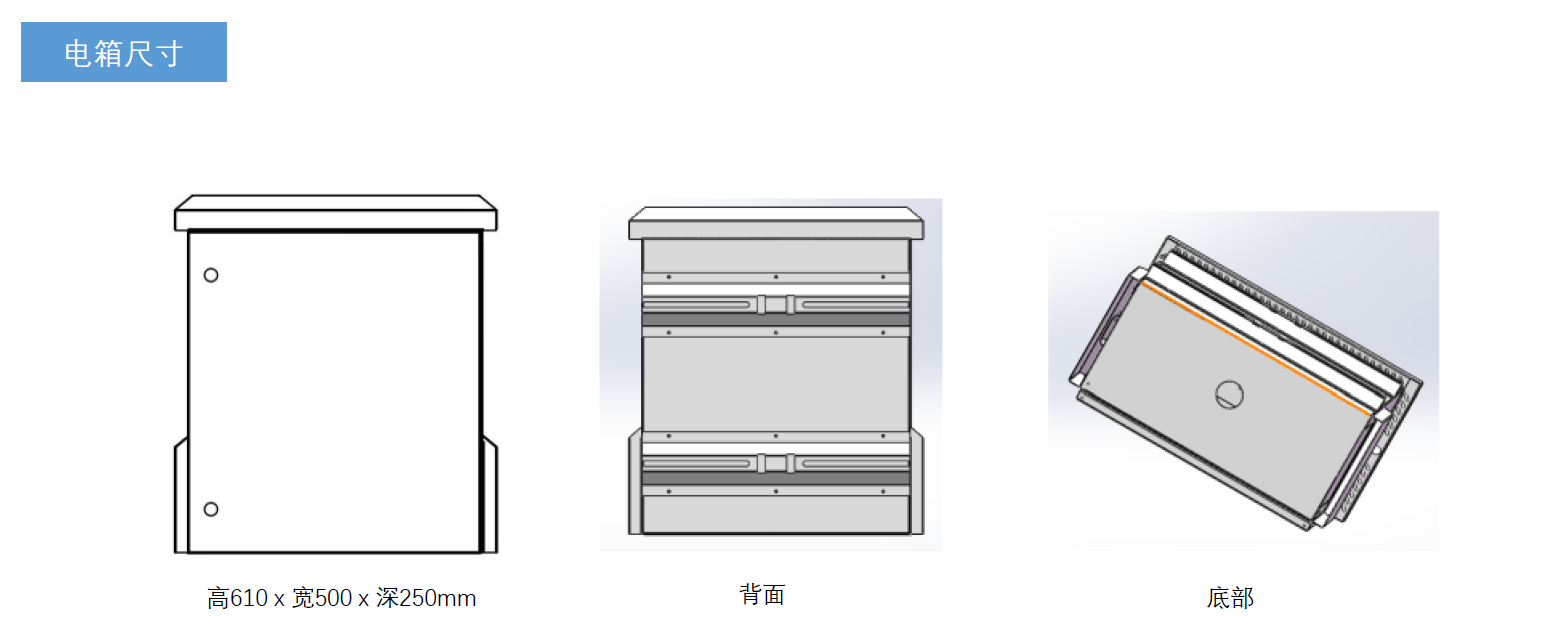

四、控制箱安装

设备箱采用立体式箱体,底部用承托架,背部用螺栓抱箍固定于立杆上;

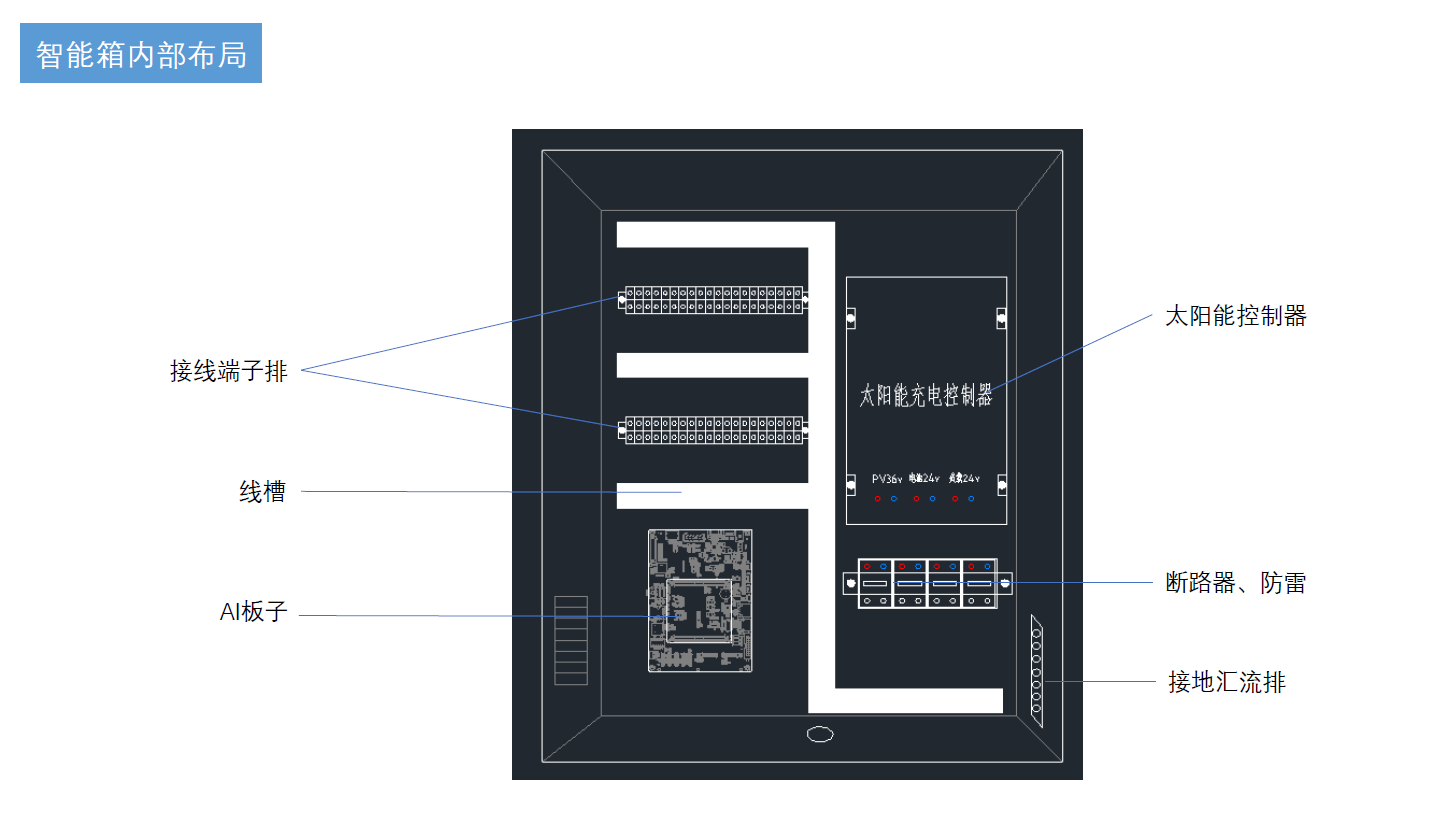

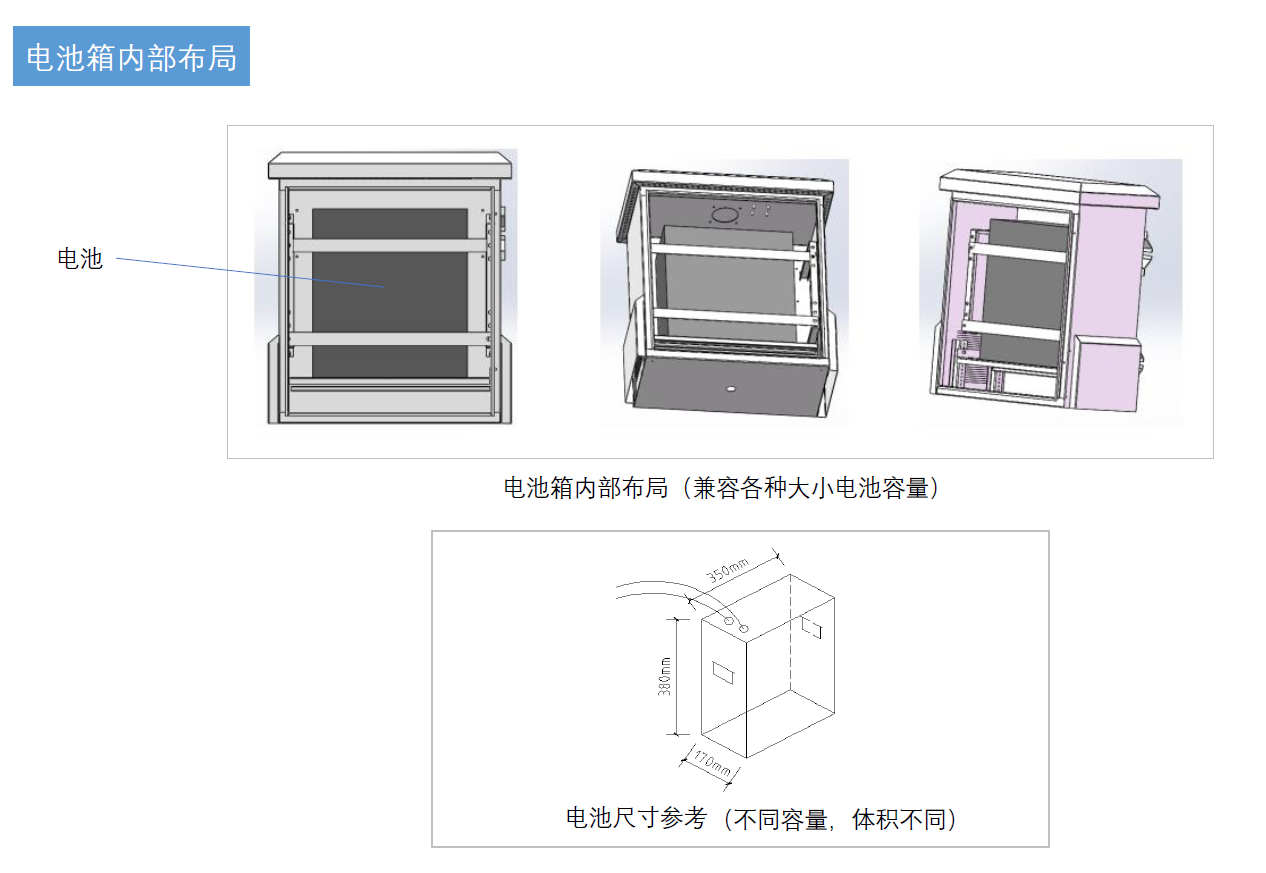

3、设备箱内

设备箱内部设备安装牢固,设备排列整齐有序,走线清晰;

五、线缆的走向与敷设

1)光伏电缆采用4mm2

2) 通讯网线采用utp5e

线径

3)箱内电气防雷接地采用1.5mm2

4)太阳能控制器与断路器之间的采用2.5mm2线径

5) 摄像机、喇叭电源采用RVV 4*0.75mm 2线径

6) 拾音器、摄像机音频采用RV VP 3*0.5mm 2线径

7) 喇叭音频与控制信号采用RV VP 5*0.5mm 2线径

8)光伏板接地采用RV1.0mm2线径

9)智能箱内主干电源采用RV1.0mm2线径

10) 智能箱内分支干电源采用RVO.75mm 2线径

11)智能箱内控制线采用RV0.5mm2线径

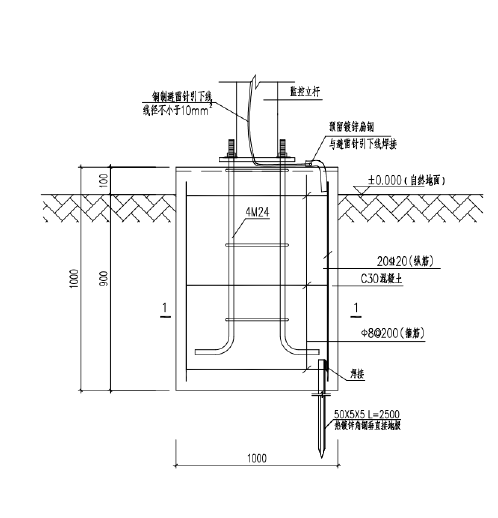

1.按照设计图纸,墩基础采用人工开挖,基础尺寸为长1000*宽1000*深1000mm,允许误差原则上

要求+10mm。基础开挖完毕后,清理基底浮土;

2.墩基础所用钢筋具有合格证、材质证明书,钢筋类型、级别、直径满足设计图纸要求,钢筋加

工按扣除保护层厚度的尺寸进行,允许误差为±10mm。钢筋的绑扎直接在墩基础旁边进行,直

径、数量、间距满足设计图纸要求,绑扎牢固后两人轻抬放入墩基础内,调整钢筋基底与四周

土体的间隙,保证钢筋保护层70mm。

3.墩基础混凝土采用现场人工搅拌,强度等级为C30。现场根据配合比报告进行搅拌均匀后,从墩

基础底部浇筑直顶部,并用便携式混凝土振捣棒对混凝土进行振捣,以增加混凝土间密实度。

振捣完成后对表面进行找平、收浆,约1-2小时后对表面进行二次抹面,防止表面出现裂纹。混

凝土施工过程中用水平尺及时调整地笼水平,并检查地脚螺栓是否固定,防止铲入及振捣混凝

土时移位,同时对露出螺栓露出地面的部分缠绕保护。混凝土浇筑完毕8-12小时内开始洒水养

护,养护期不少于7天。
