太阳能监控设备方案的建议和说明

文章出处:未知 人气:发表时间:2021-10-22

二、设备箱体部分

3. 设备箱和立杆支架连接处使用的胶圈、走线的穿孔护套需明确规格和使用年限。

   胶圈要求:5MM厚以上,材质:优质橡胶,使用年限3年以上。

4. 进一步明确线缆保护及孔洞封堵要求。

  裸露在杆体外的线全部采用尼龙阻燃波纹管进行保护,孔洞PVC堵头预留进线孔。

5. 箱体材料厚度建议1.5-2.0mm,明确是否要求有结构角钢的要求。

Q235普通碳素结构钢。其质量应分别符合国家标准GB/T700-2006《碳素结构钢》和GB/T1591-2008《低合金高强度结构钢》的相关要求。

6. 考虑部分地区有冷凝现象,需在箱体设计上做一定的防冷凝水考虑。箱体内部如产生凝水现象,考虑底部开小孔排水的方案。

7. 进一步明确箱体风口防护滤网要求。

  箱体进风口防护滤网网眼2mm以下.

9. 箱体上盖沿需要超过箱体,防止降水渗入箱体内部。

10. “立杆在2.8 米开设备箱斜撑进线口,杆体对面开检修门”,核实对杆体强度、抗风度的影响,并应在方案中进行补充说明。

11. 给出设备箱与太阳能板相对位置的推荐方案。太阳能板安装的角度(倾角)等应根据安装地点给出推荐方案要求。

  太阳能电池板倾斜角度是45度左右,方向为正南方最好.左右两边不能有树、山体、建筑遮挡。

12. 箱体锁应防水,箱顶部的防雨罩应向后倾斜。

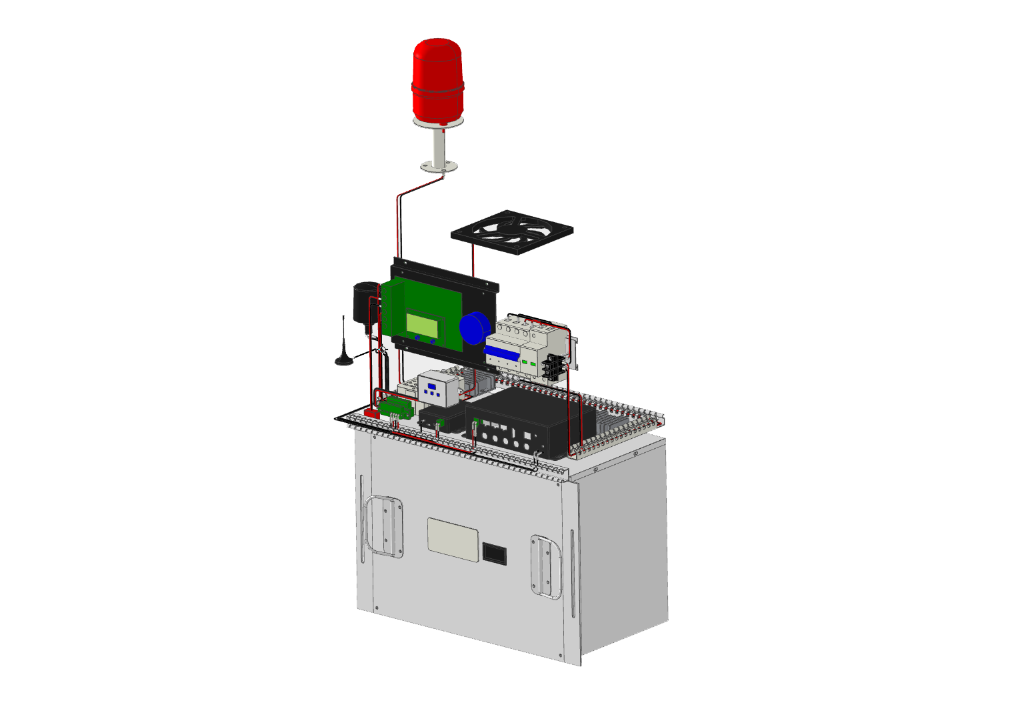

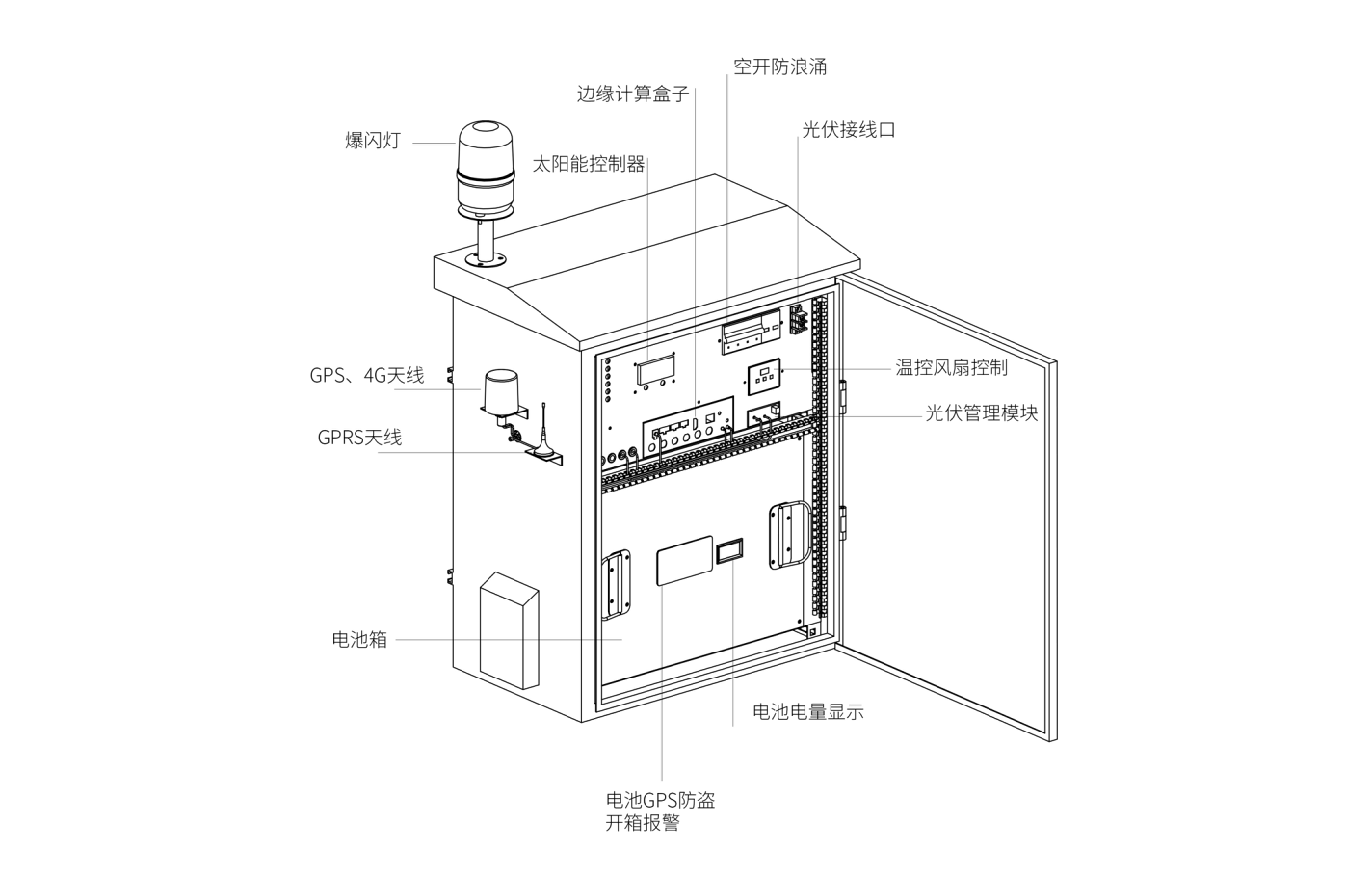

13. 一体箱的面板的导轨设计考虑如下改进:

(1) 建议加装防导轨过度拉出的装置;

(2) 面板需要向外翻转90 度,便于内部设备维护,可以考虑导轨拉出部分后翻转,也可以考虑不采用导轨,直接铰链式翻转。翻转时注意布线需要冗余长度设计或者采用接口连接。

14. 明确“计算盒子”安装方向,要考虑“物联网卡”和“内存卡”等方便、更换和维护等因素。

15. 进一步补充箱体背面横杆焊接要求,应经久牢固。

    用自动埋弧焊,焊缝均匀,焊缝宽度约为4一6mm,融透深度不小于3/4板厚,焊接表面光滑,无气孔、无咬边,无影响强度的裂纹,焊瘤、毛刺、漏焊、烧穿等现象。横杆与箱体之间采用双面焊接方式,焊缝均匀。角焊现代派连接时构件端部的焊缝宜采用围焊,所有围焊的转角处必须连续施焊,焊条宜采用E43.焊按质量应符合GB/T12469一1990(焊接质量保证钢熔化焊接头的要求和缺陷分组〉及GB/T985.1-2008《气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口》的相关要求

16. 明确箱盖内面安装设备箱说明书(电气连接图)的要求。

17. 进一步明确箱体接地要求。

  箱体接地线最少6平方绿白相间全铜线与杆体相连。

18. 进一步结合DL375-2010《户外配电箱通用技术条件》有关要求。



三、电气电信部分

1. 空开建议负载、电池、太阳能各一路,分别开关。进一步补充配电箱内的空气开关选型推荐方案,每个回路的开关选择需要根据该回路的负载(或电源)容量(电流)来

选择,而且需要与该回路的电线电缆截面匹配。

2. 完善避雷针安装细节,如材料标识、焊接要求。

3. 完善防雷接地要求,如接地极要求、埋地规定等,箱体的接地要求,箱内的接地端子,接地线颜色不要使用黑色,建议符合相关规范,为绿白相间。

4. 建议接地装置采用L50*5*2500 热镀锌角钢,-40*4镀锌扁钢,不采用铜包钢和铜线,不需要避雷引下线,利用杆体引下接地,但需要明确避雷针安装要求。“接地体安装

位置水平距立杆应在0.5 米以上,打入地下,接地棒顶部距离地面不低于5cm”有误,建议按照《GB50169 电气装置安装工程接地装置施工及验收规范》执行。

5. 方案中删除项目中不采用的光伏数据单独无线传输模块。

7. 天馈线,摄像头信号线建议做防浪涌措施。
