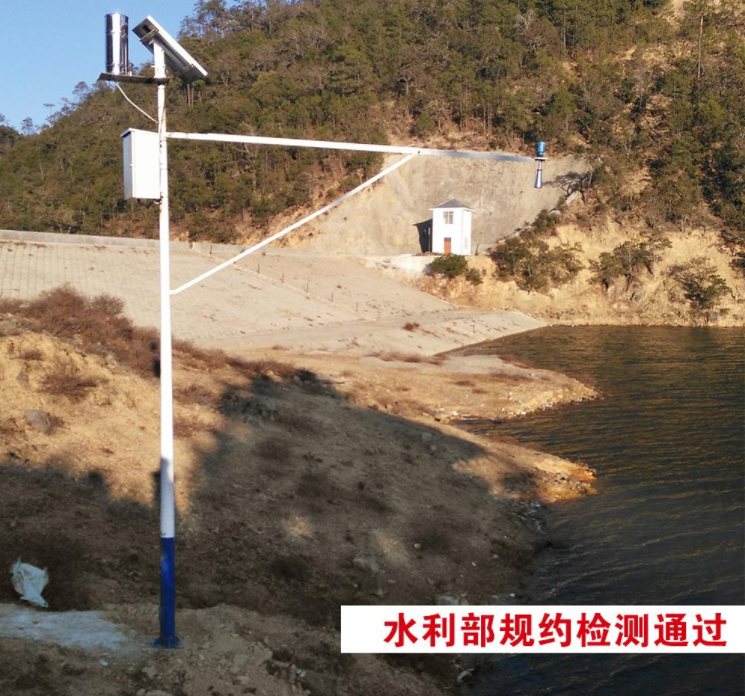

智慧太阳能中小型水库生态预警系统监控

文章出处:未知 人气:发表时间:2020-07-31

产品技术参数


水位计:

(1)分辨力:0.1cm;

(2)测量范围:0~80m;
(3)测量误差:≤±1cm(≤10m),≤±1~2cm(≥10m);
(4)水位精度:±0.05%F.S;全温区温度补偿,全量程数字校准

(5)水温精度:±0.2°C,分辨率0.05℃
(6)工作环境温度: -10~+75℃;
(7)工作环境湿度:≤95%(40℃);
(8)工作电压:5~30VDC;休眠状态工作电流<5μA;
(9)全不锈钢(或钛合金)外壳密封结构,IP68防护。
(10)支持电源反接保护及浪涌电压保护;同时检测水位、水温、压力、时钟、电池电量、储存信息等多种参数。产品内部集成大容量存储芯片及高容量锂电池,高精度实时时钟、万年历;有自动定时存储功能。

(11)内部电池寿命10年(记录一次/60分钟)
(12)存储容量>50000条记录(水位+水温+电池电压+时间)
(13)RS485接口,MODBUS-RTU协议


雨量计

(1)承雨口口径:Φ200+0.6mm;

(2)分辨率:≥0.1mm;
(3)雨强测量范围:0.1~15mm/min(允许通过最大雨强 8mm/min);

(4)工作环境:温度-10℃~+50℃,湿度≤95%(40℃);可靠性:在满足仪器正常维护条件下,平均无故障工作时间


监控摄像头

(1)工作电压:直流9~16伏;
(2)工作温度:-10℃~+50℃;
(3)工作湿度:≤95%(40℃);
(4)像素≥200万像素;
(5)格式:JPEG格式的图像;
(6)分辨率为:640×480、1280×960;
(7)通讯方式:RS485通讯;

(8)视觉角度:≥70度;

(9)工作电流:≥125mA;

(10)防护等级:≥IP66;

(11)储存温度:-20~75℃

(12)拍照距离:100米以内清晰;

(13)内嵌防雷模块,最大持续工作电流2A、标称工作电压12V、标称放电电流40KA、最大放电电流100KA,瞬间最大过电压10KV,响应时间:≤1ns;

(14)设备平均无故障工作时间:MTBF>25000h;

(15)支持红外距离≥100米。


遥测终端机

▲投标产品通过水利部水文仪器及岩土工程仪器质量监督检验测试中心依据SL651-2014《水文监测数据通信规约》的符合性评测,同时支持ASCII和HEX两种编码规范要求(提供权威检测报告复印件予以证明,加盖生产厂商鲜章)兼容《四川水文测报系统通信规约》(SCSW-008-2011)(提供四川省水文局出具的符合性测试报告复印件予以证明,加盖生产厂商鲜章)。

▲投标产品符合《水文自动测报系统技术规范》(SL61-2003)的规定,投标产品满足依据《2017年度水文仪器产品质量国家监督抽查实施方案》为合格产品,并通过SL 180-2015《水文自动测报系统设备 遥测终端机》标准检测(提供检测报告复印件予以证明,加盖生产厂商鲜章)。

(1)工作制式:混合式(自报及应答)。

(2)通信方式:具有同时支持VHF 、北斗卫星、GPRS/GSM通讯功能。

(3)传输速率:超短波1200bps,GPRS/GSM9600bps、北斗卫星9600bps。

(4)存储容量:64MB以上。

(5)电流:守侯状态电流 ≤3mA,工作状态电流 ≤15mA。(提供第三方权威检测报告)。

(6)电源:≥DC12V(太阳能浮充蓄电池直流供电)。

(7)工作环境温度:-10~45℃。

(8)工作环境湿度:≤95%RH(40℃)。

(9)平均无故障工作时间:≥25000h。

(10)输出输入口:具有同时连接翻斗式雨量传感器、水位传感器(浮子式、气泡式、雷达式)。同时支持两种信道的通信设备及与计算机连接的接口,支持RS-232C、RS-485,SDI-12等接口协议。

▲(11)具有存储采集数据及资料整编的能力。其数据存储器采用非易失技术,容量不低于128MB, 确保采集存储的数据量大于7年。以通过GPRS信道从中心站实现远程下载读取(提供采集系统软件登记证书及资料整编系统软件登记证书复印件,加盖生产厂商鲜章),能够人工置入流量并支持流量传输发送。

▲(12)产品通过CQC标志认证,符合GB4793.1-2007、GB/T 18268.1-2010、GB/T 18268.21-2010、CQC12-044689-2015标准(提供认证试验报告复印件予以证明,加盖生产厂商鲜章)。

(13)具有现场维护软件。

(14)独立封装。

(15)具有防淋雨、防盐雾、防静电功能,符合GB/T18268.1-2010、GB4208-2008、GB/T2423.17-2008电子行业的标准(提供检测报告复印件予以证明,加盖生产厂商鲜章)。

▲(16)投标产品曾入选水利部科技推广中心《水利先进实用技术重点推广指导目录》(提供相关资料予以证明,加盖生产厂商鲜章)。


太阳能板

(1)材料:单晶硅;

(2)封装形式:高透钢化玻璃层压;

(3)工作温度:-10℃~+50℃;

(4)功率:不低于40w;

(5)最大充电电流:不低于2A;

  太阳能电池组件: ≥1块;


32650磷酸铁锂电池

(1)标称供电电压:≥12V;

(2)容量:≥100AH;

(3)最大通电电流:≥6A;

(4)工作温度:-20℃~+70℃;

  寿命:6年以上(25℃);


通讯模块


(1)GPRS数据

GPRS Class 10

编码方案:CS1 - CS4

符合SMG31bis技术规范

(2)基本功能

支持双频GSM/GPRS

支持使用STK卡

符合ETSI GSM Phase 2+标准

符合FCC/SAR和CDG 1/2&3标准

支持RS-232/422/485接口,或TTL电平接口使用方便、灵活、可靠

数据终端永远在线

(3)增强功能

采用支持AT命令集,支持GPRS、GSM信道选择可受RTU控制,GPRS不通时GSM采用每小时或超阈值报送水情数据

支持虚拟数据专用网

支持动态数据中心域名和IP地址

数据传输支持单通道单中心或多通道多中心

自诊断与告警输出

支持图形界面远程配置与维护

通过Xmodem协议进行软件升级

支持音频接口,方便功能扩充

优化电磁兼容设计,适合电磁环境恶劣和要求较高的应用需求

采用先进电源技术,供电电源适应范围宽,提高设备的稳定性

采用可插拔式接线端子,适合工控行业应用

(4)产品传输数据有效、稳定,具有数据终端嵌入式软件(提供软件著作权证书复印件,加盖生产厂商鲜章)。

▲(5)产品通过电磁兼容检测,能对所在环境中存在的电磁干扰具有一定程度的抗扰度。符合静电放电抗扰度、浪涌(冲击)抗扰度、射频电磁场辐射抗扰度、电快速瞬变脉冲群抗扰度、射频场感应的传导骚扰抗扰度、工频磁场抗扰度、电压暂降短时中断和电压变化抗扰度、空间辐射骚扰等抗扰度要求(提供具有国家认可的检测机构检测报告复印件,加盖生产厂商鲜章)。

▲(6)采用金属外壳,为保证GPRS模块对环境温度的适应性、抗低压及抗振动、抗冲击特性,产品需通过高温测试(存储、工作)、低温测试(存储、工作)、温度变化测试(存储、工作)、恒温恒湿测试(存储、工作)、低气压测试、正弦扫频随机振动、机械冲击试验、跌落试验和盐雾可靠性试验检测。(提供具有国家认可的质量检验机构报告复印件,加盖生产厂商鲜章)。

(7)具有国网计量中心检测报告、省级中心实验所针对无线数据终端出具的检验报告,提供报告复印件,加盖生产厂商鲜章。

▲(8)为便于数据整合调试,【遥测终端机】与【通讯模块】需为同一品牌,且生产厂家具有通过涵盖水利信息化系统及硬件设计与集成的商品售后服务评价认证(提供相应认证证书复印件,加盖生产厂商鲜章)。


遥测终端机软件系统

1)基本信息;

(2)GIS监控(含二维和三维);

(3)图像监视;

(4)查询、统计等;

▲(5)所投产品具有自主研发的水库防汛预警系统软件产品登记证书以及计算机软件著作权登记证书复印件,加盖生产厂商鲜章。


移动客户端软件系统

1.可随时查询水库水位、雨量以及实时图像,并具备预警功能;

▲2. 所投产品具有自主研发的手机版移动巡查设备软件产品登记证书以及计算机软件著作权登记证书复印件,加盖生产厂商鲜章。
