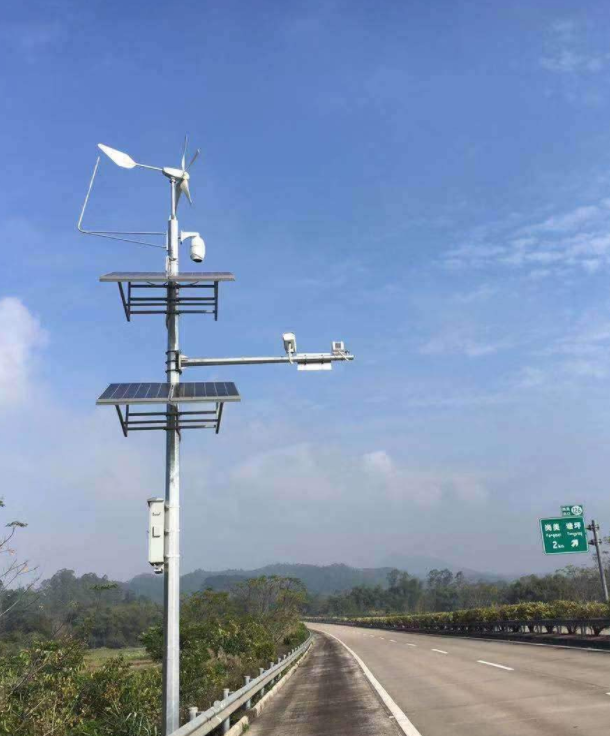

SUN800W200AH24风光互补太阳能监控

文章出处:未知 人气:发表时间:2020-09-28

1、太阳能板

1.单组组件功率:200W*4=800块  组件峰值功率880Wp。

2.额定电压:18V;

3.电池板组件:采用高效单晶硅电池;

4.采用高强度、高透光率的低铁、钢化玻璃,增加阳光辐射量,透光率≥90%;

5.组件转化率:≥18%;

6.衰减率:组件使用2年输出功率下降不得超过使用前的2%,组件使用10年及以上;

7. 输出功率下降不得超过使用前的10%;

8.配置旁路二级管;

9.边框接地电阻:≤1Ω;

10.迎风压强:≥2400pa;

11.绝缘电阻:≥50MΩ/2000V;

12.连接盒:采用满足IEC标准的电气连接,采用工业防水耐温快速接插,防紫外线阻燃电缆;

13.太阳能板阵的表面是由透光性能好的低铁钢化玻璃制成,采用阳极氧化铝合金边框完全密封,太阳能板能够抵御当地的自然气候、潮湿、腐蚀和各种机械方面的损害;

14.组件结构要求:密封防水;

15.发电性能要求:受恶劣天气(风沙、雨雪)的影响小,具备弱光发电的性能;

16.电池板故障或寿命期后有更换条件并且不影响设备结构;

17.电池板与线缆的连接采用接插件,连接牢固、可靠,并能防潮、防水和抗老化能力,接插件使用寿命与电池主体相同;组件、插接件替换方便;组件具备抗雷、雨、风、冰雹、防火和防抗震等抗击自然灾害的能力;

18.太阳能电池组件之间的串联电缆,截面积≥2.5mm2;

19.寿命:≥10年,工作温度:-40~+60℃;

20.防护等级:≥IP65;


2、太阳能控制箱

(1)MPPT太阳能控制器。

1、额定电压:12/24V,最终充电电压:14.6V;

2、MPPT充电模式,带485通信接口;

3、环境温度:-35℃~+80℃;

4、PV-Power 功能:太阳能板直接启动控制器。

5、太阳能控制器具有智能Ramda管理技术。

5、具有过流、过压、过充、反极性等自动保护功能。


(2)光伏远程管理模块

1、APP实时管理功能,可以远程开关负载。

2、可以执行计划任务,负载关开在规定时间内开或者关。

3、低电、低电、断电报警任务。

4、光伏电压、电流,电池电压、电流实时监控。

5、光伏电压、电流,电池电压、电流报表。

6、设备下线警告。

 3)控制箱

  冷扎版材质设备箱镀锌喷塑工艺处理,厚度:630x400x230mm箱体1.2mm,机柜防水,防尘,防锈,耐腐蚀等要求;工作温度-30℃~50℃;箱体防护等级:IP55;


3、磷酸铁锂电池

  蓄电池类型:32650酸酸铁锂电池

  蓄电池容量:24V 200AH *1块,待机72小时。

  循环寿命2200次,平均寿命5-8年。

  最大持续放电电流20A。

  高安全、长寿命、高低温效率高,低温-10℃条件下自放电效率做到95%以上

  电池充电截止电压:14.6V

  电池自放电截止电压:10.0V




4、风力发电机

额定功率300W,峰值功率310W

启动风速:2.0m/s,风轮直径:0.9m,叶片数量:5;

工作温度:-40℃~+80℃

发电机采用永磁转子交流发电机,配以特殊的转子设计,有效地降低发电机的阻转矩,同时使风轮与发电机具有更为良好的匹配特性,机组运行的可靠性;

采用最大功率跟踪智能型微处理器控制,有效调节电流电压。


5、风光互补立杆设计

    1、杆件采用优质Q235材料,经大型液压折弯机一次加工成型

    2、立杆八角形,对角直径160-300-6MM厚一高8米

    3、横杆圆柱形,直径60-2.3MM厚

    4、杆体内外热浸锌防腐处理后喷塑白色。

   5、配基础笼6-M20-1.2米,基础大小仅供参考,可根据地质情况适当调整。(在淤泥地质情况下,基础加大)


6、辅材

  电池板支架材质:热镀锌Q235碳钢型材拼焊而成。

  电池板支架安装方式:抱杆安装.

  电池板支架水平倾斜角度:45°

  电池板支架抗风等级:≥10级

  室外防水3米光伏线。
