西气东输管道太阳能监控设备要求规范

文章出处:未知 人气:发表时间:2021-10-14

八、(分体式)立杆及电箱

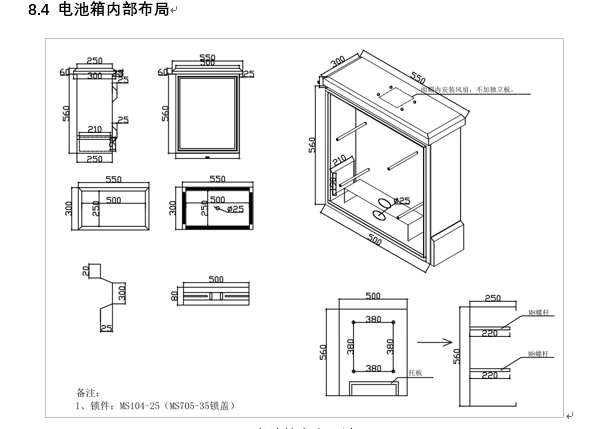

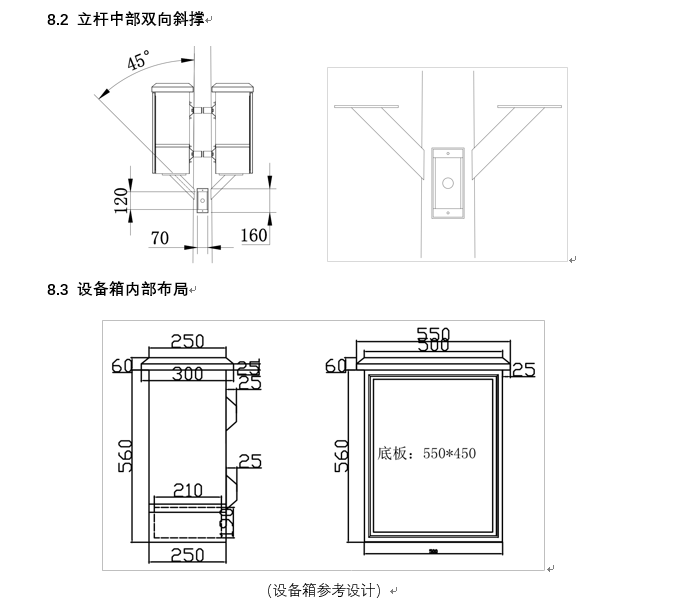

若承包商使用设备、电池分离式设计,其立杆和设备箱内部布局要求:立杆及电箱材料、结构、涂料、开孔位置、横臂尺寸要求与第四节相同,下面仅对立杆的形式与设备箱布局做诠释。

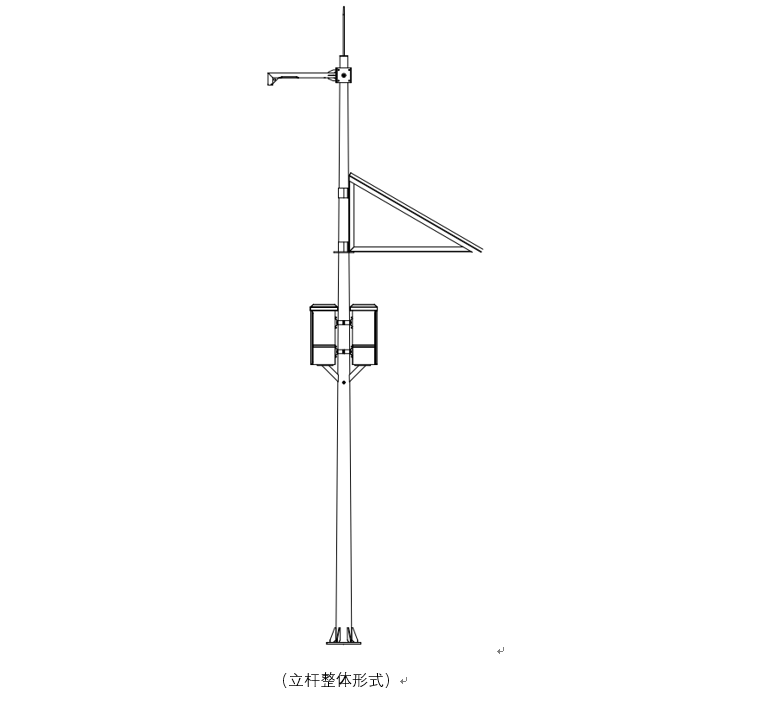

8.1 立杆整体形式





说明:

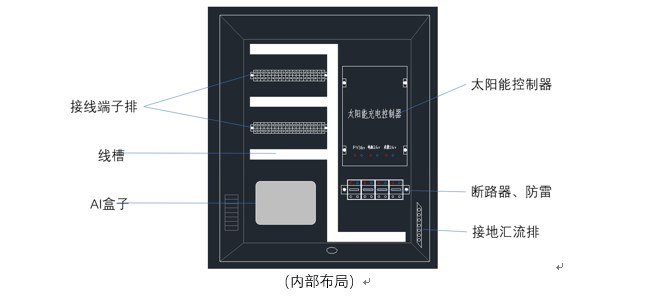

1) 箱子内部配备底板,各部件安装固定于底板;

2) 线路布线采用3X3线槽;

3) 接线端子采用两条20位上下排,余足接口方便日后扩展其他设备;



     开箱报警:(设备箱、电池箱都有)

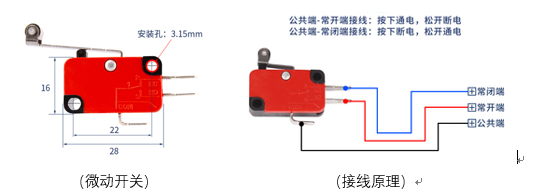

     在电箱开门处安装无源微动开关,该开关的工作原理是对箱门开启行程进行报警控制,该微动开关具备两种报警方式:

1)常开信号;

2)常闭信号。

     如下图:


说明:

          微动开关的报警信号可通过485通讯控制器及时给AI盒子反馈报警信号,AI盒子在接收到开箱报警信号时首先给出现场报警控制指令,同时也给软件平台端发送报警信息。
