海康球机+网桥方案。

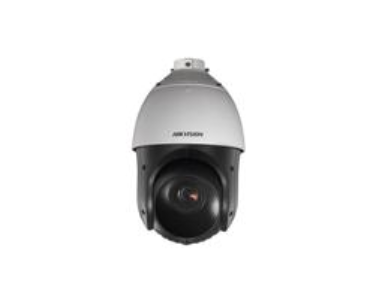

DS-2DC4223IW-D 海康威视200万星光级球型摄像机 4寸红外网络高清智能球机 支持H.265 高效压缩算法 支持23倍光学变倍 100米红外距离 DS-2DC4223IW-D

　　DS-2DC4223IW-D

　　海康威视E系列200万像素星光级4寸红外网络高清智能球机

　　海康威视E系列200万像素星光级4寸红外网络高清智能球机 DS-2DC4223IW-D 功能特性

　　Smart功能

　　支持区域入侵侦测、越界侦测、移动侦测等智能侦测功能。

　　支持H.265 高效压缩算法，可较大节省存储空间。

　　图像相关

　　支持最的大1920 × 1080@30 fps 高清画面输出。

　　支持星光级超低照度，0.005 Lux/F1.6(彩色)，0.001 Lux/F1.6(黑白) ，0 Lux with IR。

　　支持960p@60 fps、720p@60 fps 高帧率输出。

　　支持三码流技的术，每路码流可独立配置分辨率及帧率。

　　支持23 倍光学变倍，16 倍数字变倍。

　　支持宽动态范围达120 dB，适合逆光环境监控。

　　支持3D 数字降噪、强光抑制、电子防抖。

　　支持区域曝光与区域聚焦功能。

　　支持中心镜像功能。

　　红外功能

　　采用高效红外阵列，低功耗，照射距离最的远可达100 m。

　　支持Smart IR。

　　系统功能

　　支持断网续传功能保证录像不丢失，配合Smart NVR 实现事件录像的二次智能检索、分析和浓缩播放。

　　支持360°水平旋转，垂直方向-15°~90°（自动翻转）。

　　支持300 个预置位，8 条巡航扫描。

　　支持3D 定位，可通过鼠标框选目标以实现目标的快速定位与捕捉。

　　支持定时抓图与事件抓图功能。

　　支持定时任务、一键守望、一键巡航功能。

　　支持最的大256 G 的 Micro SD/SDHC/SDXC 卡存储。

　　支持海康SDK、ONVIF、ISAPI、GB/T28181、E 家协议和萤石云接入。

　　防雷、防浪涌、防突波，IP66 防护等级。

　　应用场景

　　可广泛应用于需要大范围高清画质监控的场所，如：河流、森林、公路、铁路、机场、港口、岗哨、广场、公园、景区、街道、车站、大型场馆、小区外围等场所。

　　订货型号

　　DS-2DC4223IW-D：12 VDC

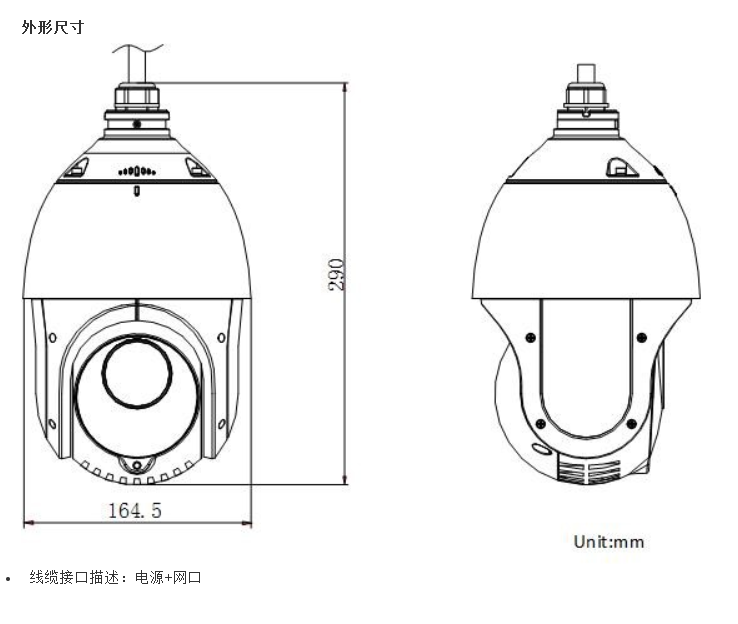

　　海康威视E系列200万像素星光级4寸红外网络高清智能球机 DS-2DC4223IW-D 产品尺寸图：

　　海康威视E系列200万像素星光级4寸红外网络高清智能球机 DS-2DC4223IW-D 详细技的术参数：

　　DS-2DC4223IW-D

　　基础参数

　　图像传感器 1/2.8" Progressive Scan CMOS

　　最的低照度 彩色：0.005Lux @ (F1.6，AGC ON)；黑白：0.001Lux @(F1.6，AGC ON) ；0 Lux with IR

　　分辨率及帧率 主码流

　　50Hz:25fps (1920×1080,1280×960,1280×720), 50fps (1280×960,1280×720) ;

　　60Hz: 30fps(1920×1080,1280×960,1280×720), 60fps (1280×960,1280×720)

　　子码流

　　50Hz:25fps(704×576,640×480,352×288);60Hz:30fps(704×480,640×480,352×240)

　　第三码流：

　　50Hz:25fps (1920×1080,1280×960,1280×720,704×576,640×480,352×288);

　　60Hz: 30fps(1920×1080,1280×960,1280×720,704×480,640×480,352×240)

　　视频压缩 H.265/H.264/MJPEG

　　红外照射距离 100米

　　白平衡 自动/手动/自动跟踪白平衡/室外/室内/日光灯白平衡/钠灯白平衡

　　增益控制 自动/手动

　　信噪比 大于52dB

　　3D数字降噪 支持

　　背光补偿 支持

　　区域曝光/聚焦 支持

　　电子快门 1/1-1/30,000s

　　日夜模式 自动ICR彩转黑

　　数字变倍 16倍

　　隐私遮蔽 最的多24块多边形区域；支持多种颜色可选

　　聚焦模式 自动/半自动/手动

　　镜头

　　焦距 4.8-115mm，23倍光学

　　变倍速度 大约3.3秒(光学,广角-望远)

　　水平视角 57.6-2.7度(广角-望远)

　　近摄距 10-1500mm(广角-望远)

　　光圈数 F1.6-F3.5

　　功能

　　Smart侦测 人脸侦测、区域入侵侦测、越界侦测、进入区域侦测、离开区域侦测、物品遗留侦测、

　　物品拿取侦测、移动侦测、视频遮挡侦测

　　Smart录像 断网续传、智能后检索

　　Smart图像增强 120dB宽动态、透雾、强光抑制、电子防抖、Smart IR

　　Smart编码 smart265、smart264、低码率、ROI、SVC

　　设备异常检测 网线断、IP地址冲突、存储器满、存储器错、非法访问

　　水平及垂直范围 水平360°；垂直-15°-90°（自动翻转）

　　水平速度 水平键控速度：0.1°-80°/s,速度可设；水平预置点速度：80°/s

　　垂直速度 垂直键控速度：0.1°-80°/s,速度可设；垂直预置点速度：80°/s

　　3D定位 支持

　　比例变倍 支持

　　预置点个数 300个

　　巡航扫描 8条，每条可添加32个预置点

　　花样扫描 4条，每条路径记录时间大于10分钟

　　断电记忆 支持

　　守望功能 预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描

　　方位角信息显示 开 / 关

　　预置点视频冻结 支持

　　定时任务 预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描/球机重启/球机校验/辅助输出

　　网络

　　网络协议 IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,

　　RTSP,RTCP,RTP,TCP/IP,DHCP,PPPoE,Bonjour

　　应用编程接口 支持软件集成的开放式API，支持标准协议(ONVIF、ISAPI)、支持海康SDK和第三方管理平台接入、支持GB/T28181协议、支持E家协议、支持萤石云接入

　　浏览器 支持IE8+,Chrome31+,Firefox30+,Safari8.0+浏览器

　　同时预览视频数 最的多20路

　　用户权限 最的多32个用户，分3级:管理员、操作员和普通用户

　　安全模式 授权的用户名和密码，以及MAC地址绑定；HTTPS加密；IEEE 802.1x网络访问控制、IP地址过滤

　　接口

　　电源接口 DC12V

　　网络接口 内置RJ45网口，支持10M/100M网络数据

　　SD卡接口 内置Micro SD卡插槽，支持Micro SD/SDHC/SDXC卡（最的大支持256G）

　　一般规范

　　功耗 18W max（其中红外灯7W max）

　　工作温度和湿度 -30℃-65℃；湿度小于90%

　　防护等级 IP66;TVS 4000V 防雷、防浪涌、防突波，符合GB/T17626.5 四级标准

　　尺寸 Φ164.5×290mm

　　重量 2kg

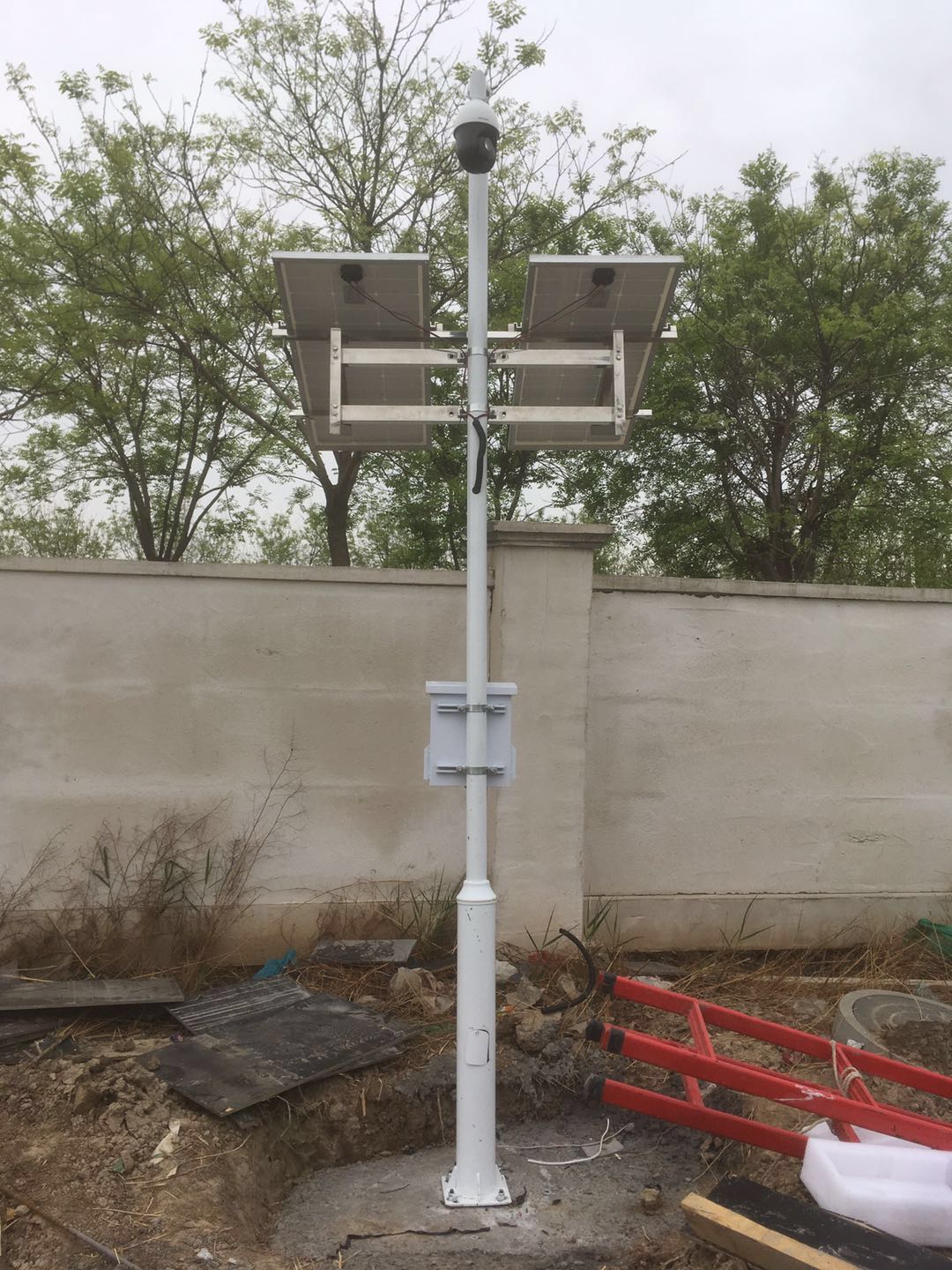

两片100W太阳能板，3260磷酸铁里60AH电池，经过测试全年无间断供电。

太阳能板参数

一、       工作条件（working conditions）

1.阳光下无遮挡之户外环境（outdoor use with direct sunshine）

2.工作温度（working temperature）：–40℃ ~ + 70℃

二、       标准测试条件(standard test condition)

^1.光照强度(luminous intensity)：1000W/m²

       ^{38000光强-40000光强条件下测试}

2.温度(temperature)：25℃

3.湿度(humidity)：30~90%

4.大气质量(atmosphere quality)：Am1.5

三、       产品的主要材料及材质(main material of the products)

晶片(solar cell)：单晶片( polycrystalline silicon)

封装材质（Enclosed matreial）:抗紫外线、耐变黄、高透明的PET（enduring,anti-ultraviolet radiation, high transparent PET）

 底板材质（Base material）: 高透明磨砂PET（anti-transfiguration, toughened glass）

四、物理特性（physics specialty）：

     外观无明显变形，无缺陷，光泽度好.(Appearance with reflet ,without evident distortion and deficiency.)

五、产品规格和参数（parameters and specifications of products）:

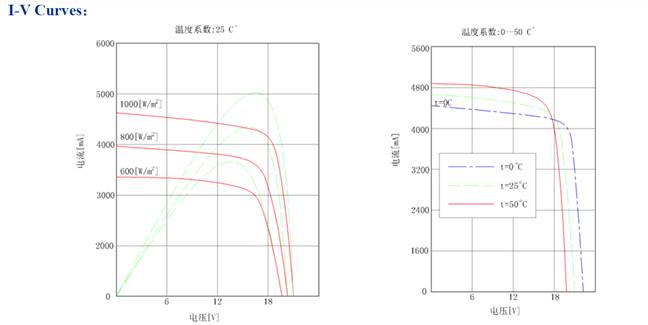

Electrical Characteristics

Under Standard Test Conditions(STC): Irradiance of 1000W/m²,Am1.5 and 25℃ cell temperature

Mechanical Characteristics

Dimensions：1200mm(L) x550mm(W) x30mm(H)

Weight:   7.6kg

Solar Cells: Monocrystalline solar cells,36 cells in a 4x9matrix connected in series

Construction: Front: High-transmission 3.2mm tempered glass; Encapsulate: EVA; Back: TPT

Frame: Clear anodized aluminum alloy Color: silver

Module Warranty:

25-year limited warranty of 80% power output; 10-year limited warranty of 90% power output; 5-year limited warranty of materials and workmanship.

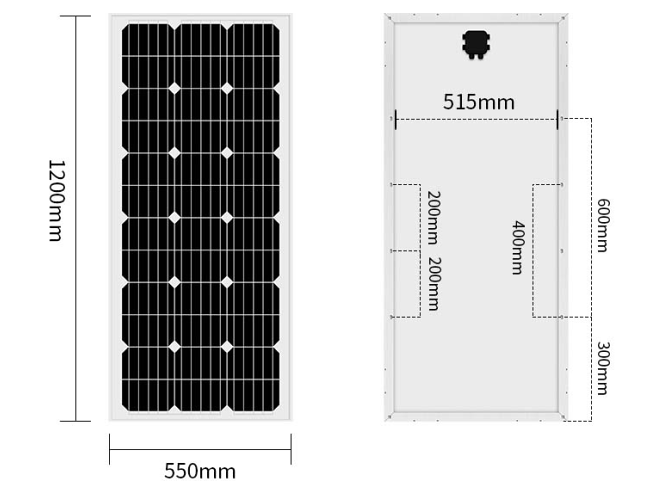

Module Diagram:

Module Diagram:

(以上电性参数是理论值，仅供参考，以实物和当地的测试环境为准)

六、注意事项:

1.测试参数误差为±0.3

2.测试电气指标电压参数误差为±5%

3.测试电气指标电流参数误差为±5%

4.不能把太阳能电池投掷入火中

5.进行连接时注意电池极性

6.太阳能电池板必须在规格书指定的温度范围内使用

7.太阳能电池板必须放在干燥通风的地方

8.太阳能电池板要保持干净，如有附着物（落叶、鸟粪、灰尘、阴影等等）

都会影响太阳能板的使用效果

9.使用时，应该让太阳能电池板充分受光且受光均匀
