FW1203风力发电机充电控制器使用说明

一、功能简介:

²  本控制器可控制风力发电机对蓄电池进行自动充电。在蓄电池已充满的情况下， 通过内部电路自动控制使风机刹车，当蓄电池电压下降到恢复电压时，风机恢复对蓄电池充电，从而保护了风机和蓄电池。

²  发光二极管指示电路工作状态，简洁、直观、明了。

²  具有自主知识产权的模块化设计，使得整个系统的性能得到最大的保障。本控制器的整流和刹车电路部分，采用了本公司设计的一体化模块，无论从散热，还是可靠性，都比传统的设计更进一步。

²  全面防水保护。不防水的控制器在使用一两年左右，控制器电路板会发生锈蚀，如果使用地湿度较大、或容易渗水的环境，控制器更是容易腐蚀坏损。本款控制器采用了全密封完全防水的设计，再也不必担心空气湿度、盐度大、地面积水等使用环境，完全不必担心控制器进水后短路烧毁，防护等级达到了IP67以上，即使放在水中也能长期正常使用，稳定可靠性大幅提高。

²  本公司拥有ISO9001质量管理体系，产品在生产、测试多种环节中严格把关，质量得到了最大程度的保障，产品可保证在－35℃～70℃的高低温环境中长期稳定使用。

二、注意事项：

1.   确认风力发电机输出电压与蓄电池的额定电压值一致。

2.   按以下顺序接线，先接蓄电池的正负极，再接风机的三相电压输出。

3.   请仔细按照说明要求将蓄电池和风力发电机接在控制器上，接反极性或接错位置会导致系统部件的损坏。

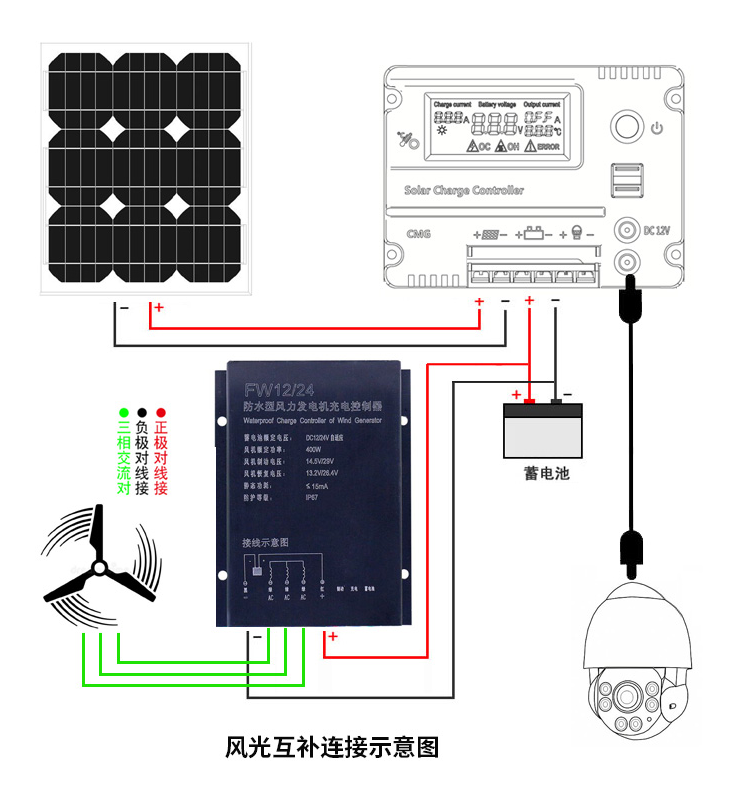

三、接线方式：

1.   分别连接蓄电池的“+”和“－”到控制器的蓄电池正、负接线端。

2.   分别连接风力发电机三相输出电压到控制器风机三相电压输入接线端。

四、指示灯状态：

²  控制器红色（BRAKE）指示灯亮时，蓄电池充满，风力发电机自动刹车。

²  控制器绿色风机接入（CHARGE）指示灯闪烁时，表明风力发电机接入，闪烁的快慢反映了风机转速高低。

²  控制器绿色电源（BATTERY）指示灯亮时，表示此时蓄电池接入正常。

五、技术参数：
