前言

需要应用于室外太阳能视频监控的系统，为找寻合作伙伴特拟制该技术求文档。

1 技术要求

1.1 整体产品架构

图1 视频监控系统整体技术架构

如图1 所示，视频监控系统由用户层（包含用户端）、管理层（包含大屏幕、存储服务

器、云连接端、后台管理）和终端层（包含固定式视频监控终端、移动式视频监控终端）组

成。

1.2 各单元技术要求

1.2.1 固定式视频监控终端

基于现场不同工况，固定式视频监控终端应设计为按功能需求可配置、或者固定配置的

不同产品，具体功能需求见下表1。

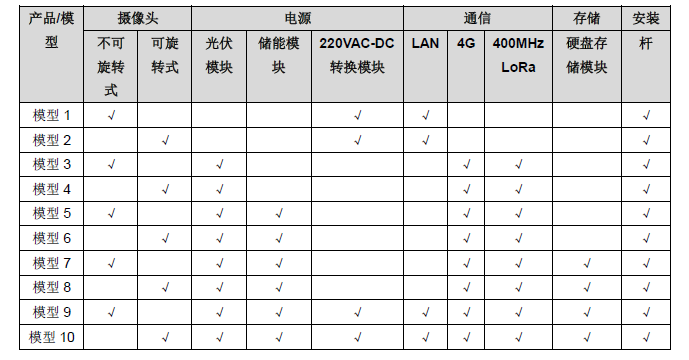

表1 固定式视频监控终端 产品

1.2.2 移动 式视频监控终端 式视频监控终端 式视频监控终端 式视频监控终端

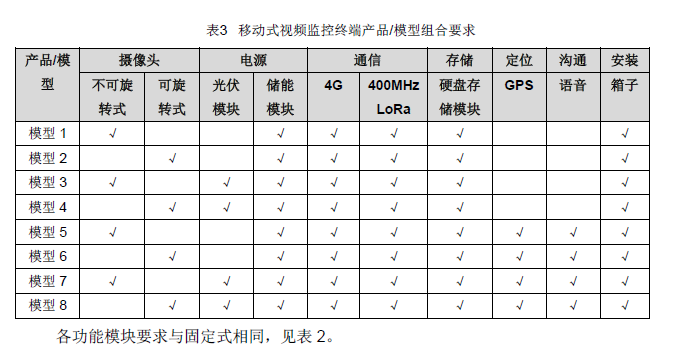

移动式视频监控终端整体支持可移动式视频监控和回传，也设计为按功能需求可配置、

或者固定配置的不同产品，具体功能需求见下表 3。

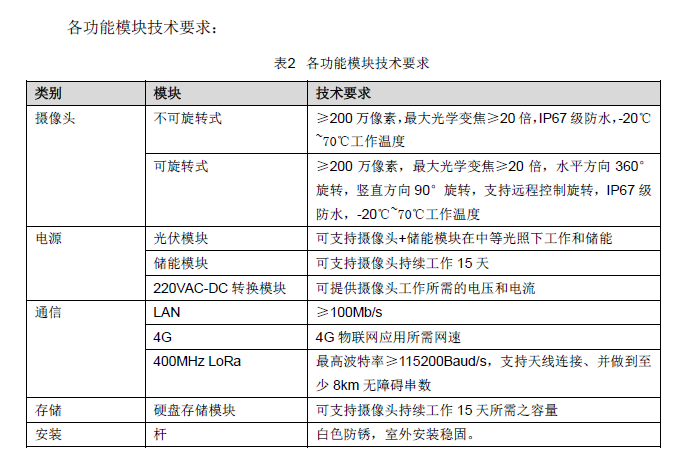

各功能模块要求与固定式相同，见表 2。

1.2.3   存储服务器

存储服务器提供各视频监控终端回传视频的存储，优选采用机架式、以便根据不同的视

频监控终端配置数量和存储时间要求配置响应的存储模块。硬件上至少应包含：

1.      支持不低于 1Gb/s 的以太网通信能力

2.      支持大屏幕所需要的视频接口或转换编解码模块

3.      支持 Windows 操作系统及鼠标、键盘、2.0 通用音响、麦克风等配套设备

存储服务器应支持并提供运行、显示多路视频的 Windows 管理软件，该应用至少支持：

1.      多路视频同时显示，可由客户指定的窗口大小/数量并行显示各视频监控终端的实时回传图像

2.      支持对各视频监控终端进行 ID 识别和配置、以及显示内容的配置，方便用户甄别和设定终端名称

3.      支持旋转按钮以对可旋转式摄像头进行角度调节并实时显示回传图像

4.      支持变焦按钮以对摄像头进行变焦操作并实时显示回传图像

5.      支持地图显示、并根据各终端的 GPS 定位信息在地图上标出，可点击查看回传的实时图像

6.      LAN/4G 网络不可用时，支持通过 LoRa 进行语音通信、和摄像头截图回传

7.      用户鉴权。可针对不同用户设定查看、修改等不同权限级别。

8.      功能预留：支持红外传感器、人脸识别等功能，方便未来扩展。

第 5 页

1.2.4   大屏幕

不低于 100 寸的拼接式 OLED 大屏幕，需带约 70cm 高的底座。

1.2.5   后台管理

后台管理最小功能需求清单：

1.      可视化界面(不能命令行)。

2.      状态查看。基于用户授权，可以远程查看不同的监控系统、以及监控系统中的各设备工作状态，不支持查看客户视频、语音等。

3.      日志查看。基于用户授权，可以远程查看存储服务器日志、以便界定故障。

4.      远程维修。基于用户授权，可以远程对系统进行必要操作以从故障中恢复，包括但不限于：远程重启服务器、关闭/重启各监控终端等。

1.2.6   用户端

用户端为手机 APP，至少支持：

1.    基于管理软件授权，可远程查看任一视频终端的实时回传视频/截图。

2.    基于管理软件授权，可以与视频终端进行语音通话。

1.2.7   云连接端

云连接端至少应支持：

1.    提供视频、图像等的回传，可支持不低于 3000 个连接。

2.    可支持双向语音通信处理，可支持不低于 300 个通信通道。

3.    可支持所有的管理端向所有终端的同时控制命令传递。

4.    设计上支持云端存储扩展，未来可将回传视频存储在云端。

2     合作伙伴评估内容

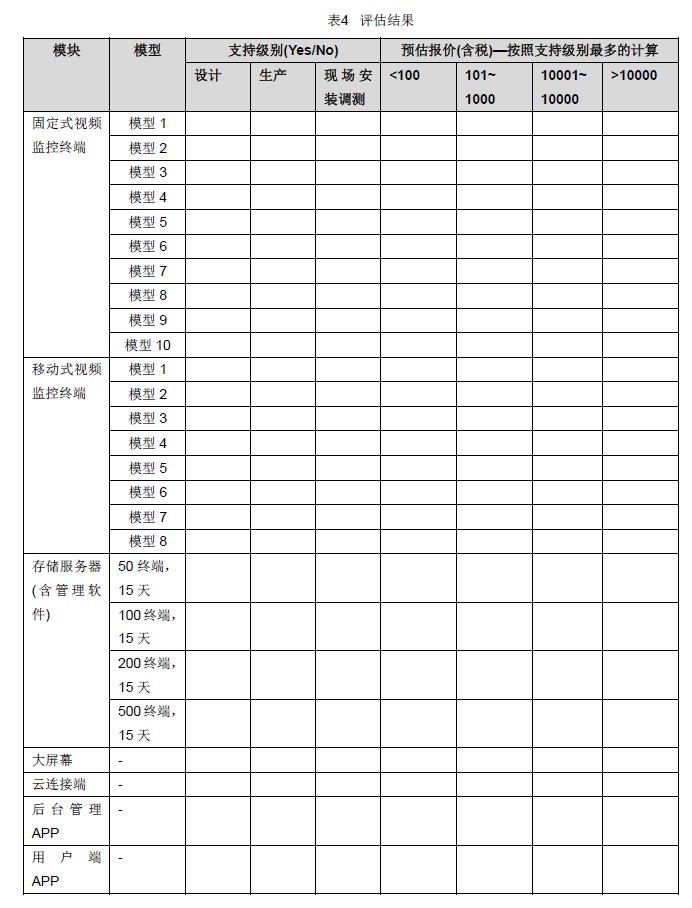

合作伙伴基于上文功能要求，按下表反馈信息以便评估
