本实用新型涉及锂电池技术领域，尤其是一种太阳能锂电池保温技术，包括锂电池本体、太阳能板、稳压模块和温控感应开关，所述锂电池本体的外侧包裹有保温层，该太阳能锂电池保温技术通过设置的太阳能板来对硅胶加热板进行供电工作，从而锂电池本体进行加热，避免了温度较低的环境下，锂电池充电及放电都会有很大的损耗的问题，且通过设置的自动切换器使得在夜晚无光照的情况下，从锂电池本体取电对其自身进行加热升温，当太阳能板有电压输出则进从太阳能板进行取电，达到了锂电池本体保温所需功耗的最小化，该保温系统设计合理，且造价成本不高，实用性较强。

1、一种太阳能锂电池保温技术，包括锂电池本体（1）、太阳能板（2）、稳压模块（3）和温控感应开关（4），其特征在于：所述锂电池本体（1）的外侧包裹有保温层，所述锂电池本体（1）与保温层之间设置有硅胶加热板（6），所述硅胶加热板（6）的发热面与锂电池本体（1）的外端面贴合，所述保温层内部设置有温度传感器（7），所述太阳能板（2）的输出端与稳压模块（3）的输出端电性连接，所述稳压模块（3）的输出端与温控感应开关（4）的输入端电性连接，所述温控感应开关（4）的输出端与硅胶加热板（6）和温度传感器（7）的输入端电性连接。

2、根据权利要求1所述的一种太阳能锂电池保温技术，其特征在于：还包括自动切换器（5），所述自动切换器（5）与锂电池本体（1）电性连接，所述稳压模块（3）的输出端通过自动切换器（5）与温控感应开关（4）的输入端电性连接。

3、根据权利要求1或2所述的一种太阳能锂电池保温技术，其特征在于：所述稳压模块（3）的输入和输出电压分别为9-40V和12V，所述硅胶加热板（6）的输入电压为12V。

4、根据权利要求1或2所述的一种太阳能锂电池保温技术，其特征在于：所述保温层为防火保温棉。

一种太阳能锂电池保温技术

技术领域

本实用新型涉及锂电池领域，尤其涉及一种太阳能锂电池保温技术。

背景技术

“锂电池”，是一类由锂金属或锂合金为正/负极材料、使用非水电解质溶液的电池，1912年锂金属电池最早由GilbertN.Lewis提出并研究，20世纪70年代时，M.S.Whittingham提出并开始研究锂离子电池。由于锂金属的化学特性非常活泼，使得锂金属的加工、保存、使用，对环境要求非常高，随着科学技术的发展，锂电池已经成为了主流。

锂电池一般在常温下0-35度正常充放电没有问题，但是冬天，特别是北方天气，温度往往往在0度以下，那么锂电池在0度以下的温度时，充电及放电都会有很大的损耗，造成锂电池的使用率非常低的，往往需要加大电池的容量来解决带带来的损耗问题，就会大加电池的成本。

实用新型内容

本实用新型的目的是为了解决现有技术中存在锂电池在0度以下的温度时，充电及放电都会有很大的损耗等缺点，而提出的一种太阳能锂电池保温技术。

为了实现上述目的，本实用新型采用了如下技术方案：

设计一种太阳能锂电池保温技术，包括锂电池本体、太阳能板、稳压模块和温控感应开关，所述锂电池本体的外侧包裹有保温层，所述锂电池本体与保温层之间设置有硅胶加热板，所述硅胶加热板的发热面与锂电池本体的外端面贴合，所述保温层内部设置有温度传感器，所述太阳能板的输出端与稳压模块的输出端电性连接，所述稳压模块的输出端与温控感应开关的输入端电性连接，所述温控感应开关的输出端与硅胶加热板和温度传感器的输入端电性连接。

优选的，还包括自动切换器，所述自动切换器与锂电池本体电性连接，所述稳压模块的输出端通过自动切换器与温控感应开关的输入端电性连接。

优选的，所述稳压模块的输入和输出电压分别为9-40V和12V，所述硅胶加热板的输入电压为V。

优选的，所述保温层为防火保温棉。

本实用新型提出的一种太阳能锂电池保温技术，有益效果在于：本实用新型通过设置的太阳能板来对硅胶加热板进行供电工作，从而锂电池本体进行加热，避免了温度较低的环境下，锂电池充电及放电都会有很大的损耗的问题，且通过设置的自动切换器使得在夜晚无光照的情况下，从锂电池本体取电对其自身进行加热升温，当太阳能板有电压输出则进从太阳能板进行取电，达到了锂电池本体保温所需功耗的最小化，该保温系统设计合理，且造价成本不高，实用性较强。

附图说明

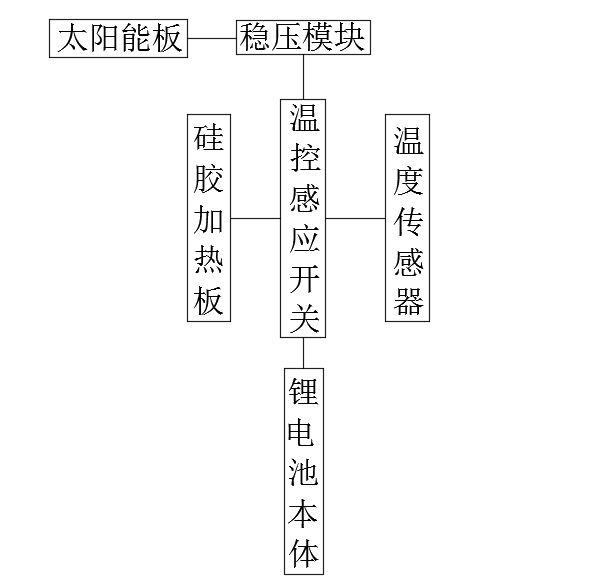

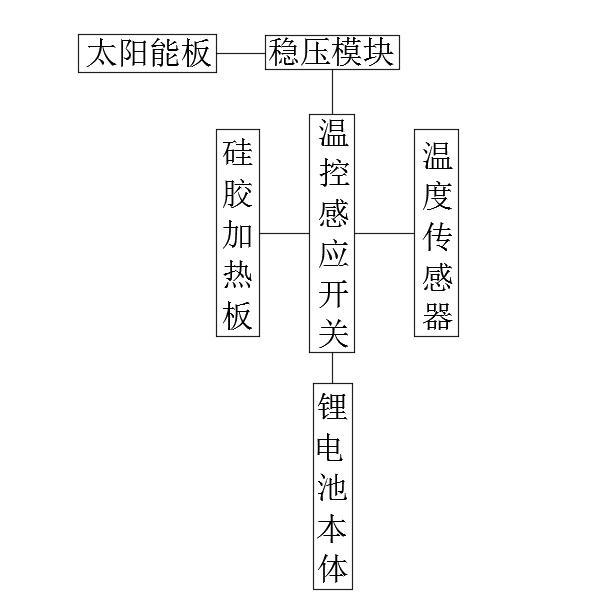

图1为本实用新型提出的一种太阳能锂电池保温技术的第一实施例框图；

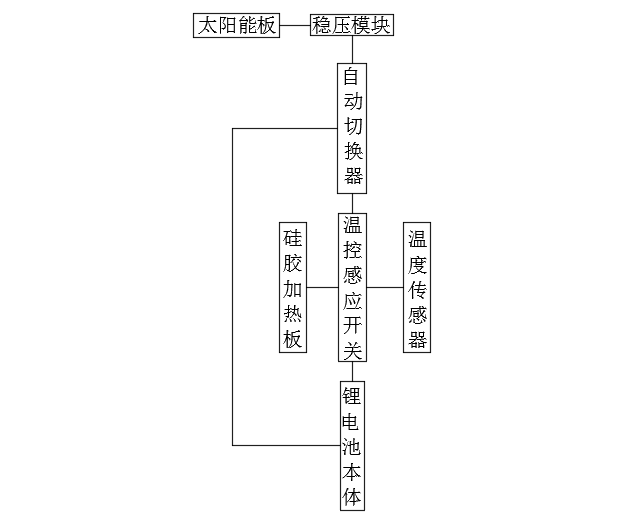

图2为本实用新型提出的一种太阳能锂电池保温技术的第二实施例框图。

图中：1、锂电池本体；2、太阳能板；3、稳压模块；4、温控感应开关；5、自动切换器；6、硅胶加热板；7、温度传感器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

实施例一

参照图1，一种太阳能锂电池保温技术，包括锂电池本体1、太阳能板2、稳压模块3和温控感应开关4，锂电池本体1的外侧包裹有保温层，锂电池本体1与保温层之间设置有硅胶加热板6，硅胶加热板6的发热面与锂电池本体1的外端面贴合，保温层内部设置有温度传感器7，太阳能板2的输出端与稳压模块3的输出端电性连接，稳压模块3的输出端与温控感应开关4的输入端电性连接，温控感应开关4的输出端与硅胶加热板6和温度传感器7的输入端电性连接。

稳压模块3的输入和输出电压分别为9-40V和12V，硅胶加热板6的输入电压为12V。

保温层为防火保温棉，设置的防火保温棉不仅可以对锂电池本体1进行保温，且可以避免锂电池自燃对外界造成损失。

太阳能板2只要有太阳，阴天或者雨天都会有电压输出，直接从太阳能板2输出端接9-40V稳压模块3给DC12V的硅胶加热板6加热。在电池包装加防火保温棉，在保温棉内加一个温度传感器7，通过温度传感器7设定只要锂电池本体1内部温度度低于0度时，温控感应开关4通电工作，直到温度超过0度以上

实施例二

参照图2，本实施例与实施例一的区别在与：还包括自动切换器5，自动切换器5与锂电池本体1电性连接，稳压模块3的输出端通过自动切换器5与温控感应开关4的输入端电性连接。

太阳能板2在到了晚上就会没有电压输出，这时我们可以在9-40V稳压模块3的12V输出前端加一个自动切换器5，当太阳能板2无电压输出时，从锂电池本体1取电，当太阳能板2有电压输出进从太阳能板2进行取电，达到了锂电池本体1保温所需功耗的最小化。
