太阳能监控供电系统项目参数如何选择?

文章出处:未知 人气:发表时间:2022-06-05

技术参数

一、远程终端技术参数:

1.    光学变倍倍数:支持48倍光学变倍,16倍数字变倍;

2.    所采用的摄像头夜间照射距离,大于180m:同时高效红外阵列,低功耗,照射距离最远可达190m;

3.    采用的摄像头是星光级网络红外智能球机;

4.    星光级超低照度,0.0005Lux/F1.6(彩色),0.0002Lux/F1.6(黑白),0 Lux with IR;

5.    前端支持深度学习算法,并支持去误报和目标分类,同时可设置物体(人员、车辆等)入侵停留时间进行智能识别分析和报警;

6.    支持3D数字降噪、强光抑制、SmartIR等功能;

7.    支持360º水平旋转,垂直方向-15º-90 º(自动翻转);

8.    具备远程重启、远程参数设置功能;

9.    可根据网络状态,通过NPQ协议智能调整分辨率和码率,保证第三码流的流畅预览;

10. 视频压缩:H.265/H.264/MJPEG;

11. 网络传输能力满足设备距离客户端之间用300m五类非屏蔽网线直接连接,发送2000个数据包,重复三次,无丢包;

12. 具备低码率功能,分辨率为1920*1080,帧率设置为25fps,开启smart265功能,码率为1Mbps,可正常显示监视画面

13. 支持3D定位;

14. 可通过鼠标框选目标以实现目标的快速定位与捕捉,支持定时抓图与事件抓图功能;

15. 支持1路音频输入和1路音频输出,内置7路报警输入和2路报警输出;

16. 支持报警联动功能;

17. 内置Micro SD卡插槽,支持最大256G的 Micro SD/Micro SDHC/Micro SDXC卡存储;存储卡应与摄像机同一品牌。使用寿命应达到5年以上;

18. 工作温度和湿度:-40℃-70℃(室外);湿度小于90%;

19. 有加热功能;

20. 支持定时抓拍图片上传到中心平台,支持报警抓拍图片上传到中心平台;

21. 支持海康SDK、ONVIF、ISAPI、GB/T28181和E家协议接入;

22. 具有RS485控制接口,能够采集太阳能控制器远传参数;

23. IP67防护等级,抗干扰能力强,适用于严酷的电磁环境,符合GB/T17626.2/3/4/5/6 四级标准。

二、远程终端控制系统配套技术参数:

1. 太阳能电池板

Ø  采用单晶硅电池片,太阳能电池板的质量保证期15-20年;

Ø  光电转化率:20%;

Ø  防护等级:IP67;

Ø  额定功率:管道线路打孔盗油易发区采用的太阳能板(风光互补)的总功率应大于400W,线路高后果区、高风险管段、阀室安保防恐用太阳能板(风光互补)的总功率应大于300W。

Ø  工作电压:18.0V;

Ø  安装方式:安装在摄像机监控杆上,采取防盗安装;

2.太阳能控制器

Ø  通过RS232或者RS485串口通信,实现计算机对整个系统的监控以及对数据的存储、分析和管理

Ø  负载输出有升压恒流源和降压恒流源功能供用户选择

Ø  控制器负载输出端的电压接近于蓄电池的电压

Ø  具有电压自动识别功能

Ø  工业级,工作温度-40~+70度,防护等级IP67

Ø  充电为PWM脉宽调制

Ø  具有MPPT功能

Ø  具有RS485接口,需提供远传解析协议

Ø  支持MouduleBus协议实现数据采集,数据传输至少支持MQTT(SSL)、OPENSSL传输协议。数据报文格式应包括报文起始符、设备ID、协议识别码、通道号、采集时间、CRC校验码等方便设备快速接入平台。

Ø  控制箱中太阳能控制器支持标准MouduleBus协议,支持RS485输出。

3.蓄电池要求

(1)蓄电池采用高性能免维护专用胶体电池,单块蓄电池工作电压12V。

(2)蓄电池选取高性能免维护专用胶体电池,使用寿命大于7年。供货商应根据所提供的监控系统用电情况,各种不同安装位置采用的蓄电池应满足后备时长大于3天的要求。

(3)蓄电池应安装在保温蓄电池箱内,电池箱采用埋地敷设方式,电池箱埋设深度应在冻土层以下,防护等级不低于为IP67。由于地下水位较高等原因,蓄电池不能安装在地下,可安装在监控杆上。

4.综合控制箱要求

采用4G传输的监控控制箱技术要求,监控控制箱由4G路由器+太阳能控制器+防雷模块+配电箱组成,具有以下功能:

工业级双网口4G路由器,支持全网通,支持串口数据采集,支持4G+有线回传;

远传太阳能供电系统状态;

有音频输出接口,加装喊话器,监控现场具备远程喊话功能,并配备相应的扩音器,扩音器播放声音强度应为70分贝以上。

具备对所有设备的远程网管功能,实现前端设备用电状态实时监控、断电检测、远程重启摄像机、4G流量监控等多种功能。

控制箱应配置声光报警模块、语音对讲与远程喊话模块。

4G路由器要求:

Ø  采用4G模式传输时,摄像机应配置4G路由器,4G路由器应支持Wi-Fi功能、全网通功能;

Ø  4G路由器应采用工业级且为国内知名品牌;

Ø  路由器应支持直流供电模式;

Ø  一般管段采用4G球机,无需配置路由器。

综合控制箱应采用IP66的防护等级。

5.监控杆要求

1.监控杆长度根据实际情况采用6m或者9米。

2.所有监控杆材质应为钢制,壁厚应大于4mm,并进行防腐处理。监控杆应设置防雷与接地装置。接地电阻应小于10欧姆。雷雨多发地带,接地电阻应不小于4欧姆。

3.监控杆应设计安装防雷系统。埋地监控杆与埋地蓄电池周围应设置围栏。围栏地面以上部分高度应不低于1m。

4.监控杆上应有与公安部门联合的警示标语。

5. 监控杆应有配套的预埋件法兰、预埋件螺栓与地笼。

6.监控杆基础及安装要求

1.提供监控杆配套基础的建材,包括但不限于:安装要求、钢筋地笼、底座、配套螺栓螺母、安全防护围栏

2.负责监控立杆与监控杆基础的安装。

3.其他配套设施的安装。

三、显示终端

应在调度室或机关其他位置、以及各管理处安装监控主机与高清显示屏。

供应商负责配置监控系统,安装监控软件,接入上级公司监控平台。

暂时统一接入北方管道视频监控平台管理。

四、其他要求

1)采用4G信号传输的摄像头,单张SIM卡每月允许流量应大于200GB,费用包含36个月所有的流量费。

2)前端视频监控系统所有的部件应采取相应的防盗与防损伤措施,因防盗防损伤措施不到位,导致前端视频监控系统组件被盗、被损坏,承包商应免费进行更换或者维修。

3)质保期3年

五、注:监控系统的技术要求应符合国家相关标准,同时应不低于我方上述的各项具体要求。

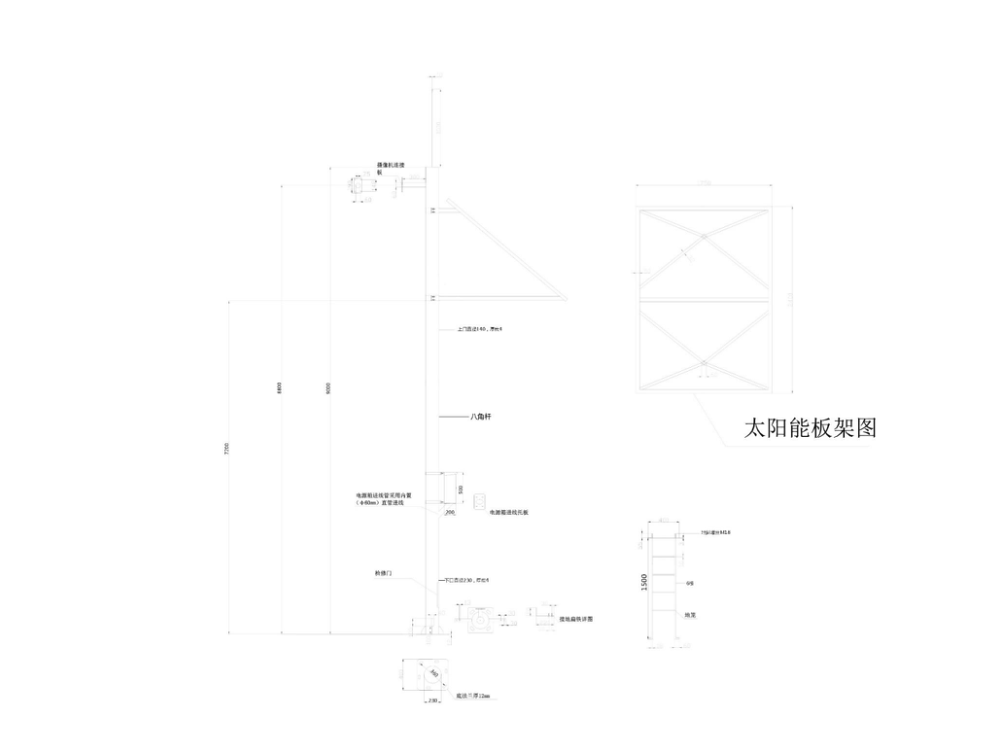

六、图示:
