太阳能监控​户外无线数码网桥

文章出处:未知 人气:发表时间:2018-12-13











 太阳能监控外无线数码网桥

快速设置向导

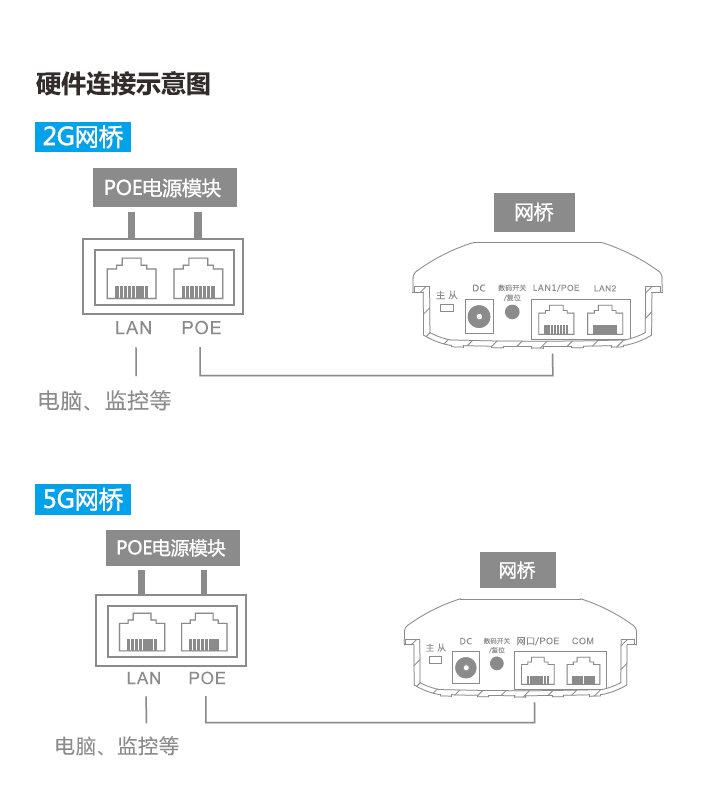

硬件连接示意图









接口说明



拔码:网桥主 AP、从 AP 调节转换



DC:电源接口,12∨1A 直流电源接口



数码开关/复位:数码开关及复位重置按钮,上电时短按数码管数值加






(数码管配置生效时间约 5






电时长按 15 秒,设备将恢复原






厂设置








2G 网桥





ANL/POE:数据传输及供电端口,网桥模式下网口充当 LAN 口功能;网关模式下网口充当 WAN 口功能;连接 POE 电源适配器 POE 口



2:局域网数据传输端口,可连接电脑、摄像头、交换机等设









5G 网桥



网口/POE 端口:数据传输及供电端口,网桥模式下网口充当 LAN 口功



能;网关模式下网口充当 WAN 口功能;连接 POE 电源适配器 POE 口



COM 端口:调试接

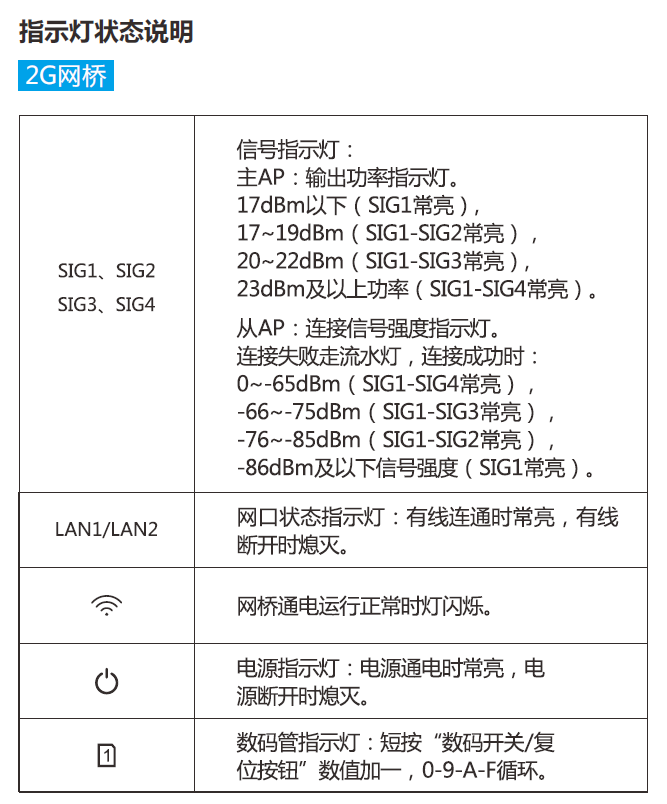

指示灯状态说明



2G 网桥







5G 网桥









信号指



主 AP:输出功率指示灯




3~9dBm(SG1 常亮

0~16dB

G2 常亮)



SG1SIG3



24dBm 及以上功率(SIG1-SIG4 常亮)



从 AP:连接信号强度指示灯。



连接失败走流水灯,连接成功时



0~-65dBm(SIG1-SIG4 常亮)



66~-75dBm(SIG1-SIG3 常亮)



6~-85dBm(SIG1-SIG2 常亮)



86dBm 及以下信号强度(SIG1 常亮)







网口状态指示灯:有线连通时常亮,有线



断开时熄灭



电源指示灯:电源通电时常亮,电



源断开时熄



数码管指示灯:短按“数码开关/复



位按钮″数值力                   0




孜码开关快速配对

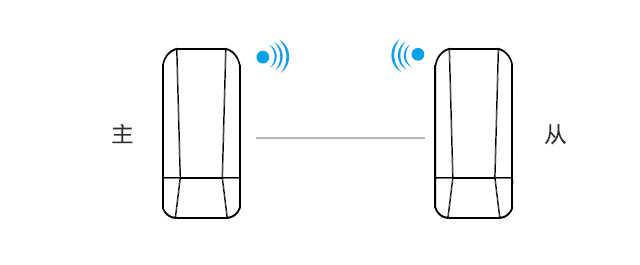

对一配对方法



1)将一台网桥拔到“主 AP",另一台网桥拨到“从 AP



2)短按“数码开关/复位”按钮,每毎按一次数码管数值会加—(0



A-F 循环)



3)将配对网桥设置成相同数值,即可配对成功






















对多配对方法(一对八以内)



1)将一台网桥拔到“主 AP",其他的网桥拨到“从 AP



)短按“数码开关/复位”按钮,每按一次数码管数值会加-(0-9



A-F 循环



3)将配对网桥设置成相同数值,即可配对成功

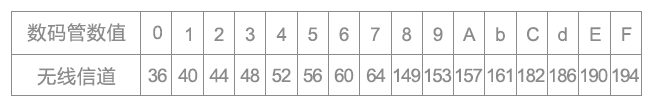

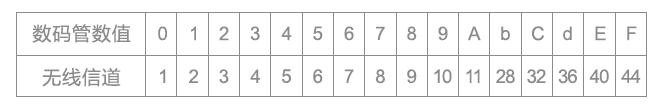

数码管无线信道对照表



2G 网桥


5G 网桥





浏览器设置网桥

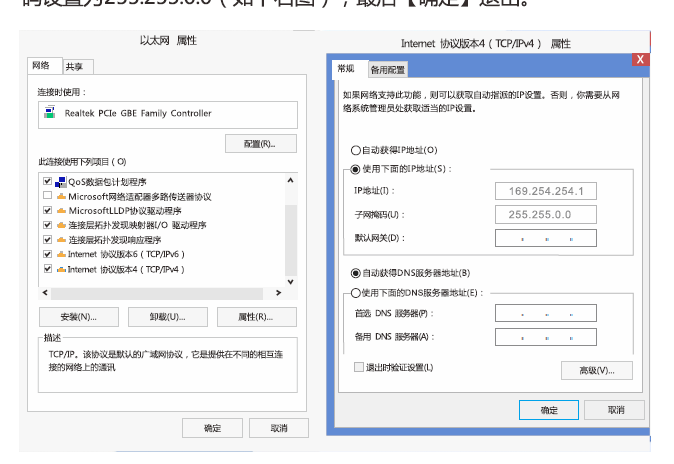

电脑设置



开电脑-右键【网络】-【属性】-【更改适配器设置】



2)鼠标右键点击【本地连接】,选择【属性



在属性对话框中双击【 Internet 协议版本 4(TCP/P4)】(如下左





4)在 Internet 协议版本 4 对话框中,确认选项为【使用下面的 IP 地



址】把 P 地址设置为 169.254.254×(X 为 1-253 任意数字),子网



码设置为 255255.0.0(如下右图),最后【确定】退出





登录管理界面

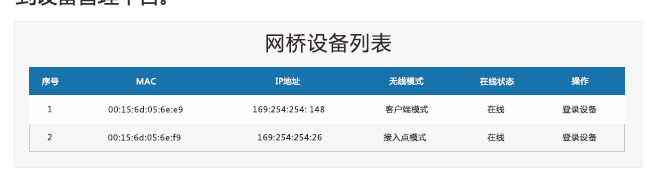

设备默认为网桥模式,电脑打开浏览器,输入它的地址



169.254254.254 后会显示网桥设备列表,点击【登录设备】即会跳转



到设备管理平 1

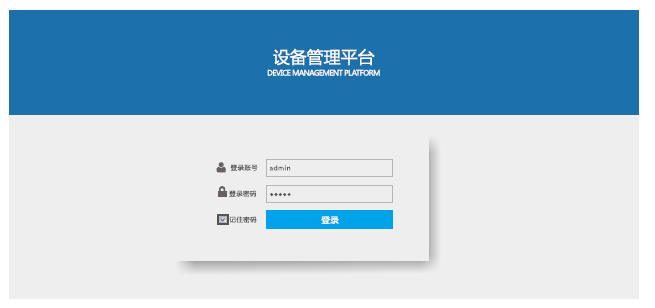

设备管理平台,用户名/密码均输入 a 录设备














点击【登录】按钮即可登

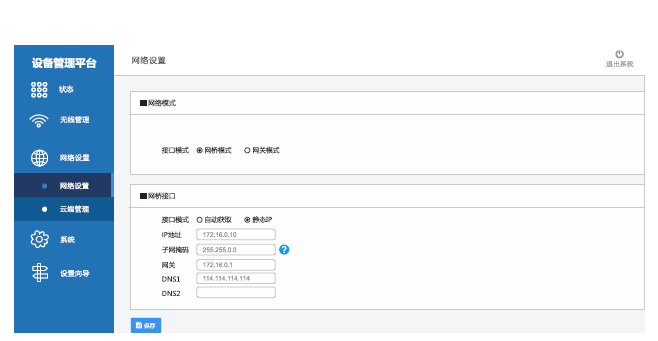

网络设置



根据现场网络使用情况配置网桥【网络模式】及【网桥接口



桥模式】是指设备对数据进行无线传输;【网关模式】是指设备对数



据进行 NAT 转换及无线传









说明:主 AP 模式下支持网桥模式、网关模式,从 AP 模式下仅支持网



桥模式。

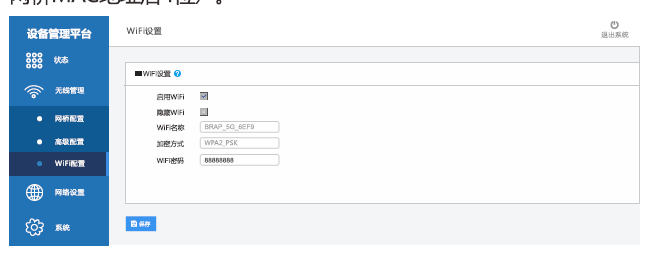

WiFi 设置



2G 网桥的默认的 WF 名称:BRAP2GⅩXX 和 WiFi 密码:8888888



5G 网桥的默认的 WF 名称:BRAP5GXX 和 WF 密码:888888



电脑、手机及其他终端可以通过此信号无线连接设备(备注:ⅩⅩX 为



网桥 MAC 地址后 4






说明:主 AP 模式下,设备默认发射 WiFi 信号;从 AP 模式下,网桥配



对成功连接后,设备才发射 WF 信号

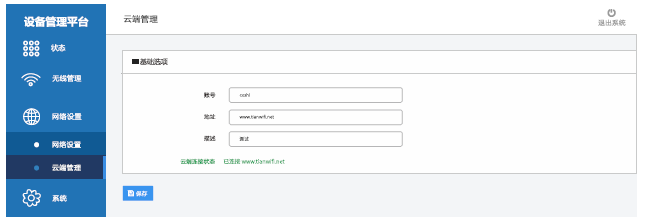

绑定云端



如网桥设备所在的网络接入了互联网,可配置【网桥接口】信息,设



备即可接入网络,以便通过云平台远程管理网桥设备。



登录 https://www.tianwifi.net 注册云端账号



2、【账号】填写“云端注册的账号



3、【地址】填写“www.tianwifi.net



4、【描述】自定义,建议填写设备安装位置,以便后续方便管理



点击【保存】按钮,提示“云端连接状态已连接



Www.tla                                                                 表示设备成功绑定云平

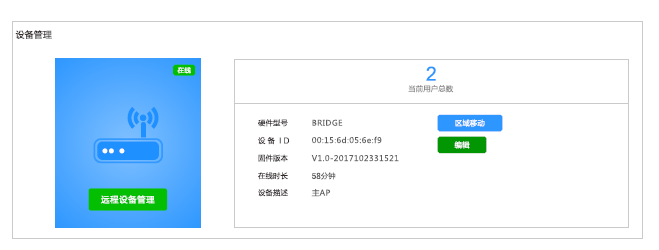

云端远程管理



1、登录云平台



点击【区域列表】-〔管理区域】-【设备管理】,找到绑定的网桥






设备,点击【远程设备管理】即可远程登录设备



注意:云端管理只支持设备的远程配置设置绑定设备数量不限制不支持认证、数据统计、业务功能
