防雷工程接地要注意以下3个方面

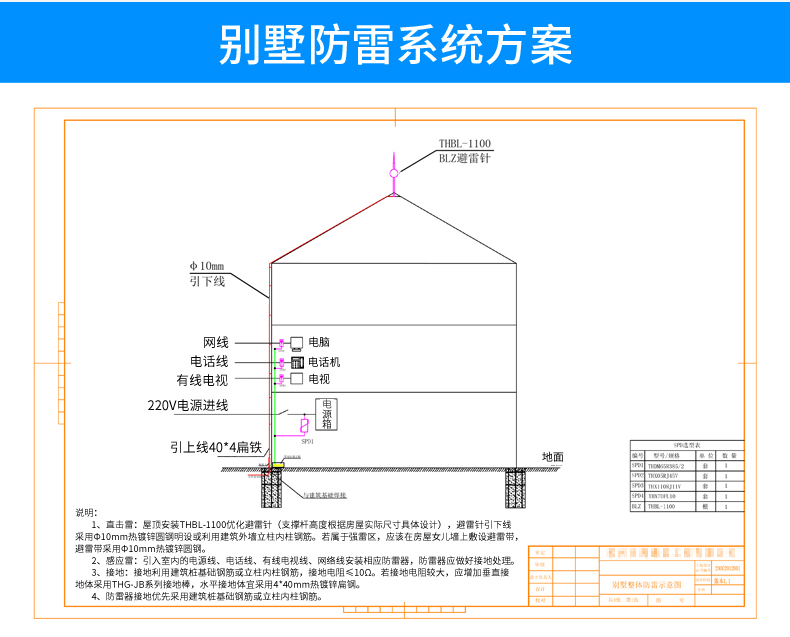

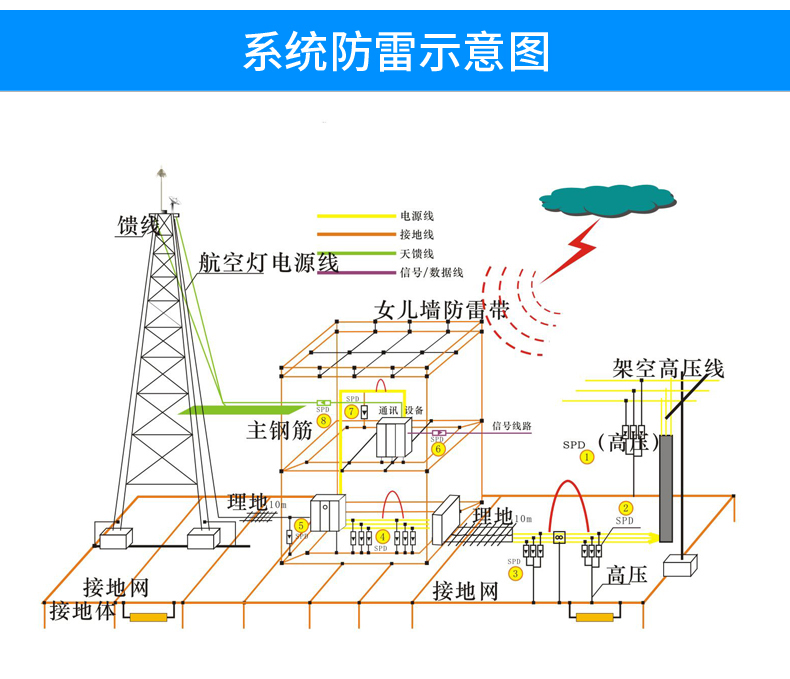

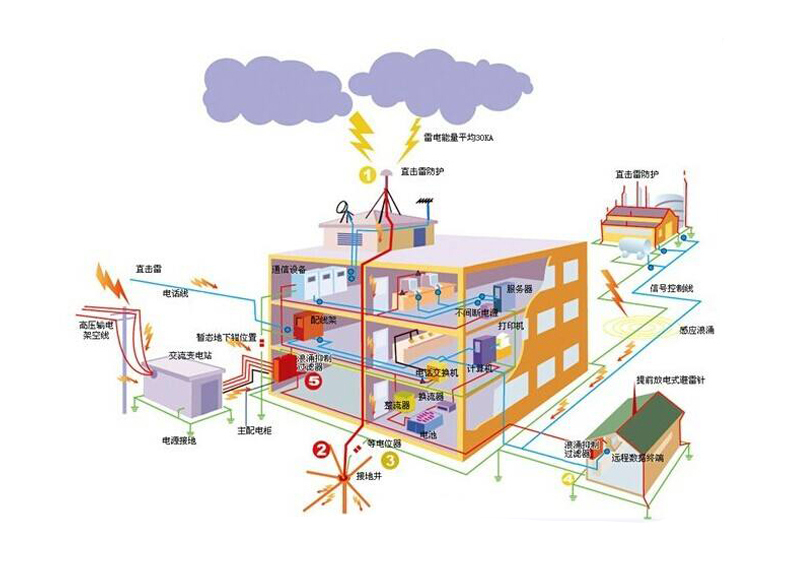

01防直击雷措施安装要求

1、在建筑物屋面避雷带的安装:避雷带应该釆用Φ1热镀锌圆钢,避雷带的支持卡高度应为

20cm,两支持卡的间距应不大于1.2m。避雷带与避雷装置的搭接长度应为12mm。建筑物

伸缩缝处避雷带成弧形并应向上,避雷带转弯处也应为钝角的弧形(其目的是便于雷电流的泄

放不至于击坏避雷带)

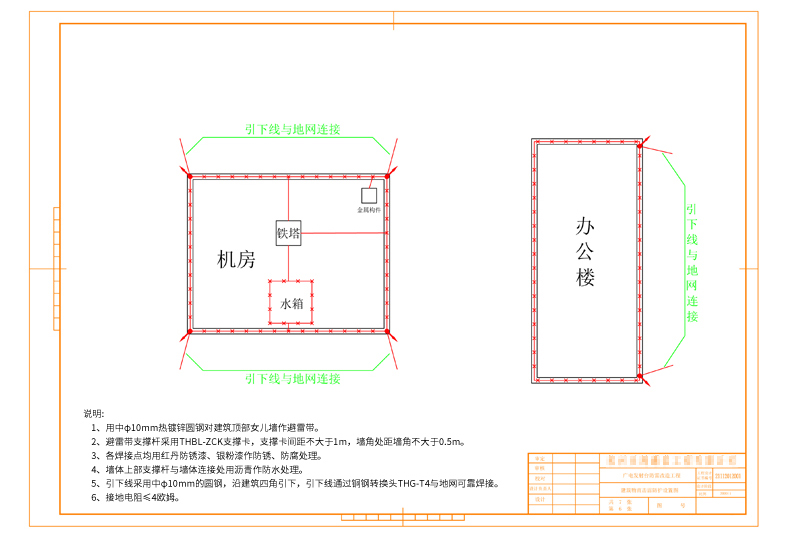

2、避雷网格的敷设利用Φ12热镀锌圆钢按照10m*10m或12m*8m(三类是20m*20m或

24m*16m,一类的是5*5m或6*4m)的规格在建筑物屋面敷设,并用水泥墩子作为网格的

支持点

3、避雷带的施工工艺:避雷带应平直,转弯处的弧度要均匀对称避雷带的各部分的焊接应

牢固可靠。

4、避雷带与引下线的连接:避雷带与引下线的搭接长度(单面焊接:焊接长度大于12倍圆钢直

径;双面焊接:焊接长度大于6倍圆钢直径

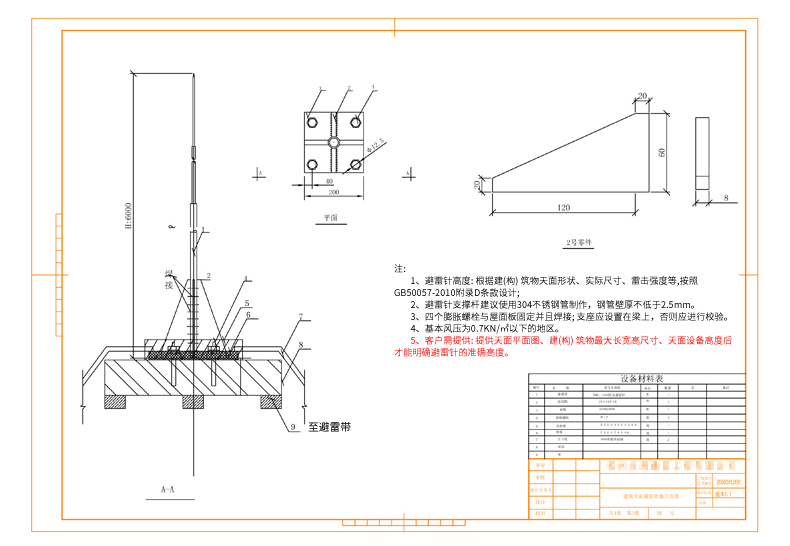

5、在建筑物天面上易受雷击部位加装避雷小针:避雷针的长度应大于0.5m,宜加装于避雷

带的拐角处,与避雷带做有效焊接。

6、引下线的整改釆用Φ12热镀锌圆钢在建筑物的拐角转弯处应尽可能的设置引下线,引下

线之间的间距不大于18米(三类应为24米,一类不大于12米)。建筑物本身接地电阻达不到要

求或建筑物本身无钢筋混凝土基础的,需要另行增设人工接地地网。7、等电位措施的整改

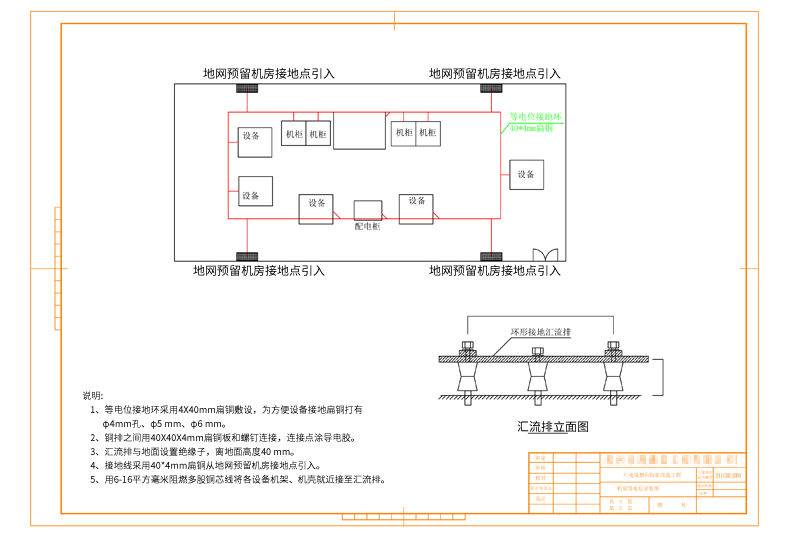

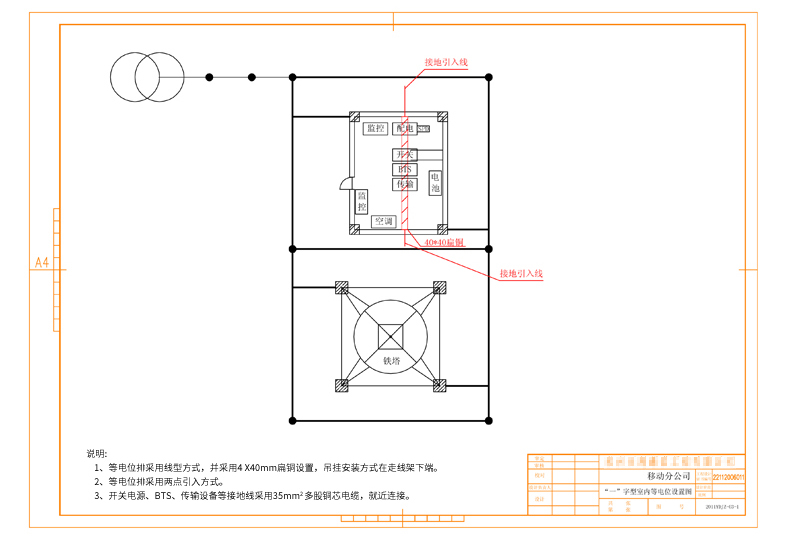

楼面上所有的金属构件均要就近与避雷带或避雷网格作不少于两点的等电位连接。(其目的

便于雷电流的多渠道的泄放)

8、接地电阻的标准:要求冲击接地电阻不大于10欧姆。

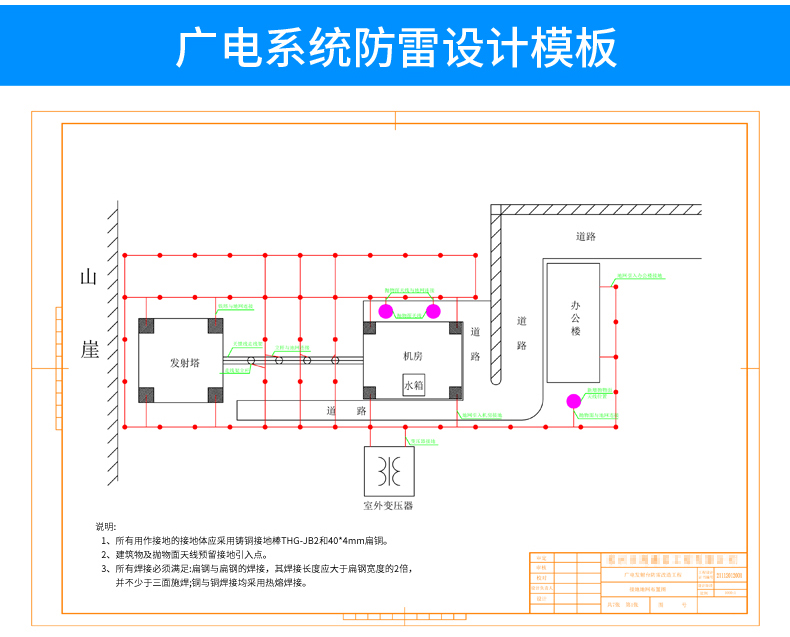

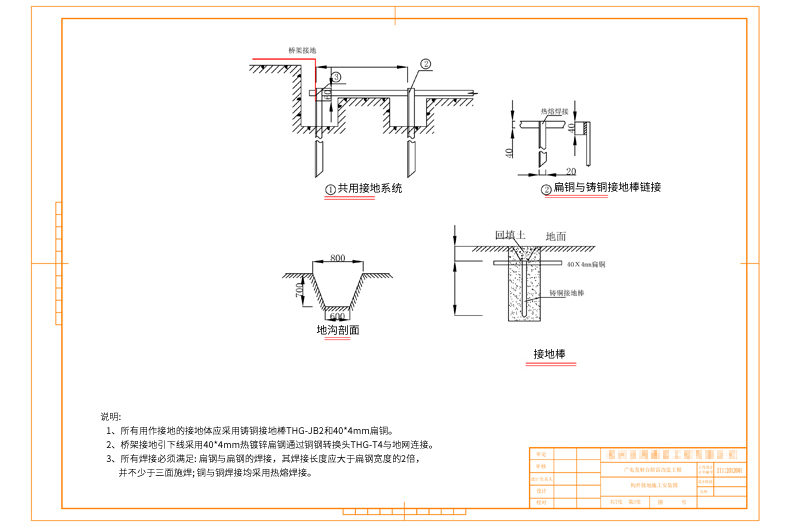

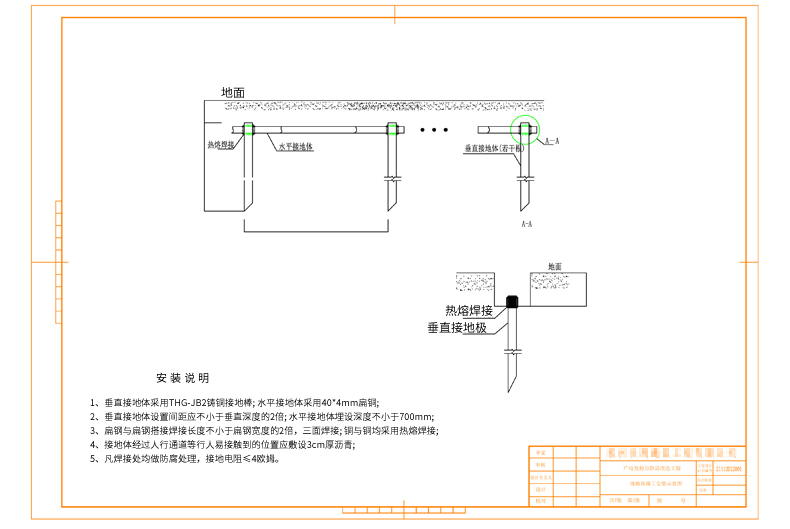

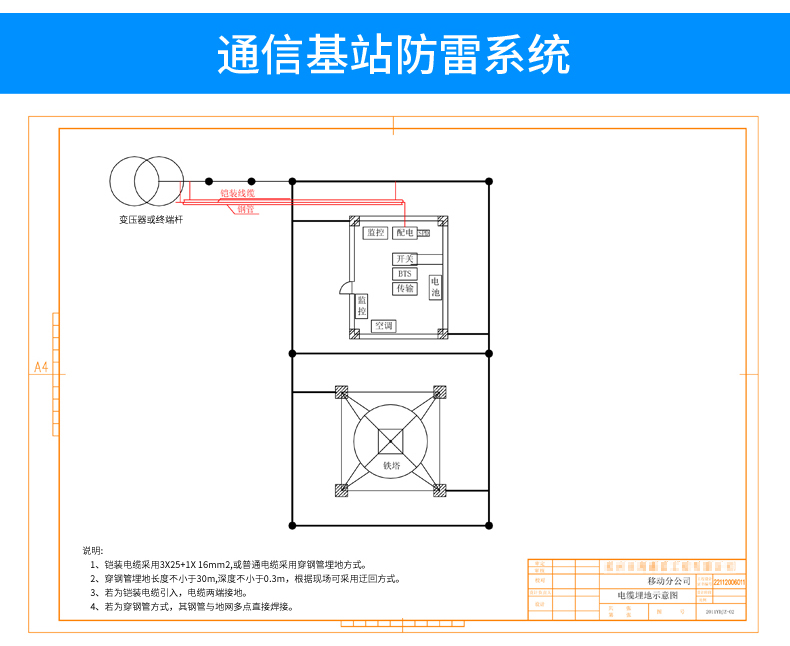

08独立人工接地装置解决方案

接地电阻值要求R≤4Q

2、接地体应离建筑物3-5m左右设置;当受地方限制时可适当减小。

3、水平和垂直接地体应埋入地下0.6m左右,垂直接地体长2m,每隔3-5m设置一个垂直

接地体。

4、垂直接地体采用50×50×5×2000mm的热镀锌角钢,水平接地体则选40×4mm的热

镀锌扁钢

5、在地网焊接时,焊接面积应≥6倍接触点,且焊点做防腐蚀防锈处理;

6、独立接地铜排与独立人工装置做有效焊接,并作防腐蚀、防锈处理;

7、土壤导电性能差时釆用敷设降阻剂法,使接地电阻≤4Ω

8、回填土必须是导电状态较好的新粘土

9、防直击雷的人工接地体距建筑物出入口或人行道当小于3米时:1、水平接地体局部深埋

不应小于1米。2、水平接地体局部应包绝缘物,可采用50-80mm厚的沥青层。3、采用沥

青碎石地面或在接地体上面敷设5σ-8σmm厚的沥青层。(10预留接地测试点。回填土焊接

1M2M水平接地体垂直接地体降阻剂填充(土壤导电性能差时)

02

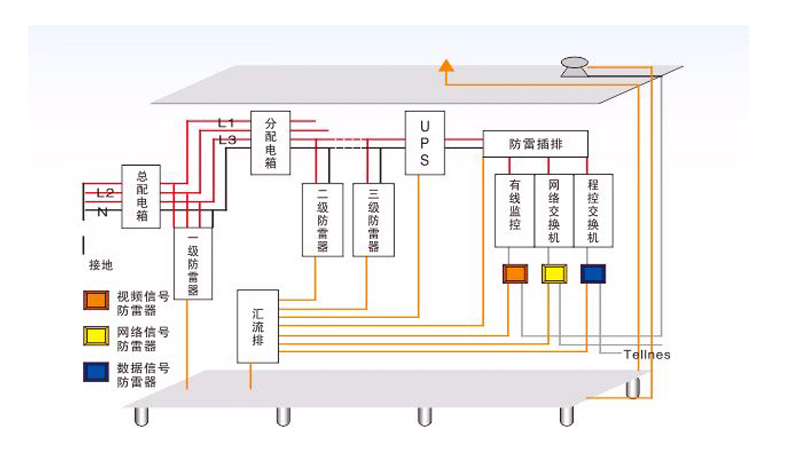

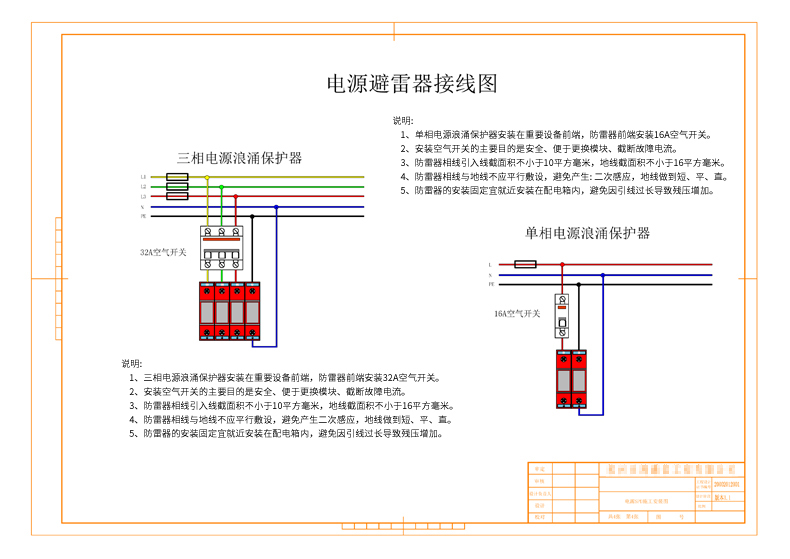

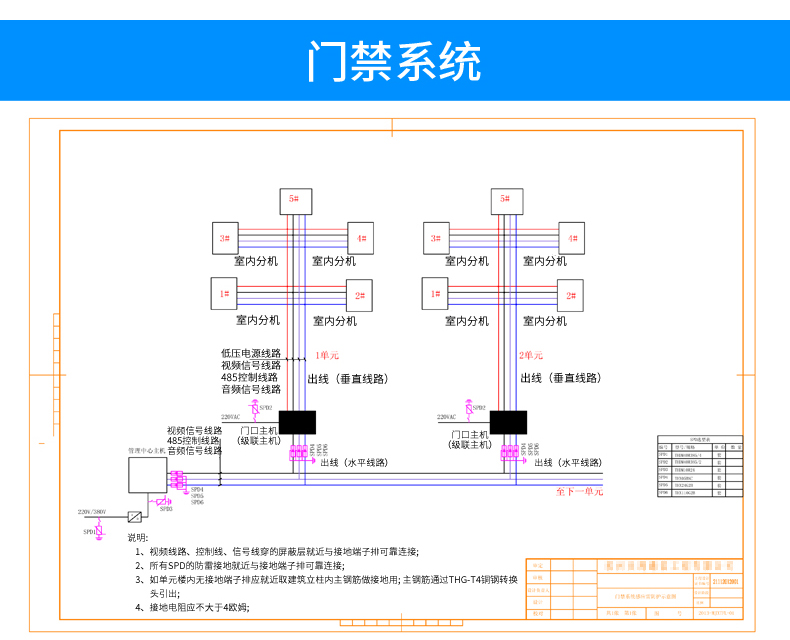

避雷器安装要求

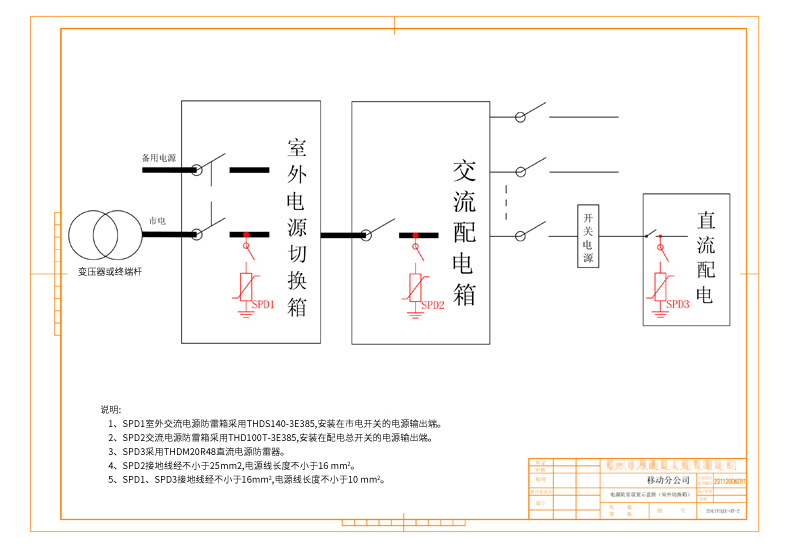

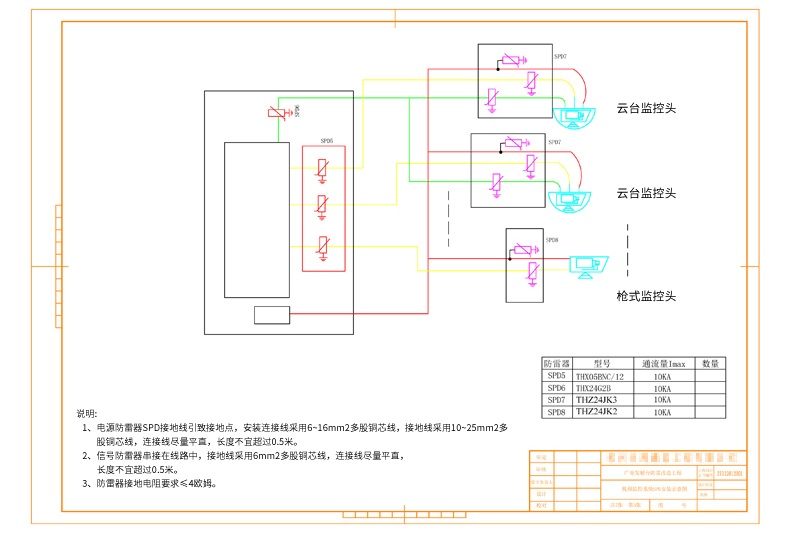

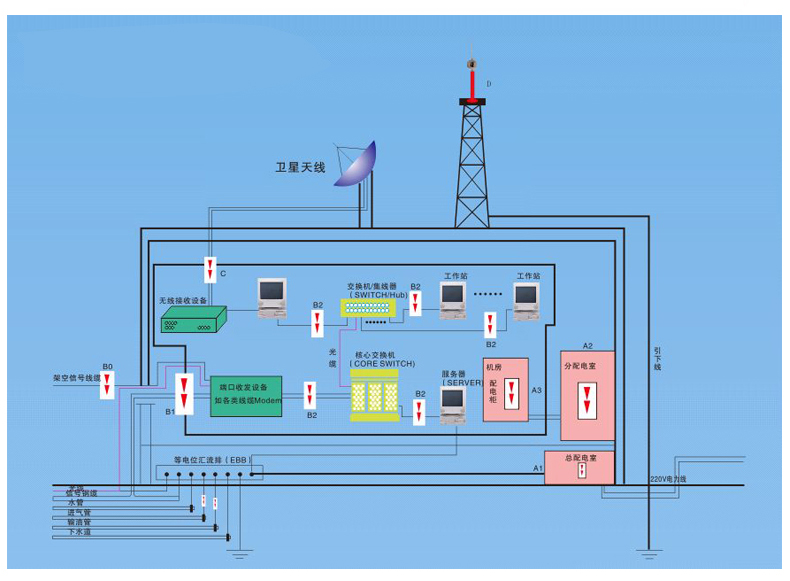

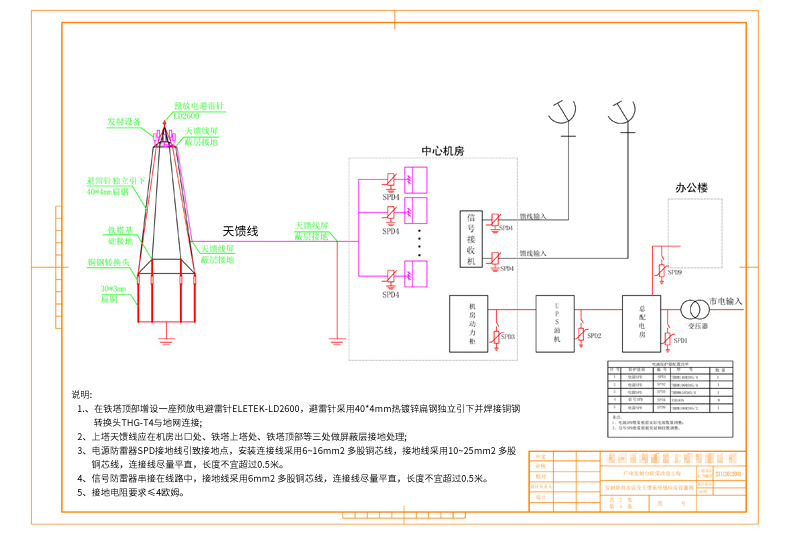

1、在AC供配电系统中,为防止SPD老化短路造成系统故障,SPD安装线路上应有过电流保

护器件,并选用有劣化显示功能的SPD

2、避雷器应尽量安装在被保护设备内,若无法安装在被保护设备内时,必须先将SPD安装

在安装盒内,再安装在附近的墙上或靠近被保护设备的其它地方;3、SPD连接导线长度不

宜超过0.5m,接地引线应尽量避免与电源线紧挨平行布设,并宜粗、短、直

4、当SPD1至SPD2的线距长度小于10米时,SPD2至SPD3的线距长度小于5米时,需要在

SPD之间应加装退耦电感

5、各级电源SPD必须安装在交流配电设备的交流输入端,宜采用凯文接线方式连接(将室

内接地汇集线与接地引入线连接处断开,断开处的两端分别单独引线接至SPD的接地端);

6、SPD和空气开关与35mm的标准导轨可靠固定,电源一级SPD连接导线线经不得小于

16mm2,接地导线线径不得小于25mm2;电源二级SPD连接导线线经不得小于10mm2,接地

导线线径不得小于16mm2;电源三级SPD连接导线线经不得小于6mm2,接地导线线径不得

小于10mm2;信号避雷器连接导线线经不得小于25mm2,接地导线线径不得小于6mm2

7、电源SPD应以最短、直路径接地,SPD的接地线应避免出现"V"形和"U"形弯,连线的弯

曲角度不得小于90°,且接地线必须绑扎固定好,松紧适中

8、SPD连接线的走线要美观,特别是直线、转弯、连接头,保证SPD整洁美观,连接牢固

可靠

9、SPD安装完毕后,须由施工单位技术主管再次检査确认,保证SPD安装正确、可靠

sPD的接地要求应小于4欧姆;如整个防雷系统采用共用接地时,其冲击接地电阻要求应该≤

1欧姆
