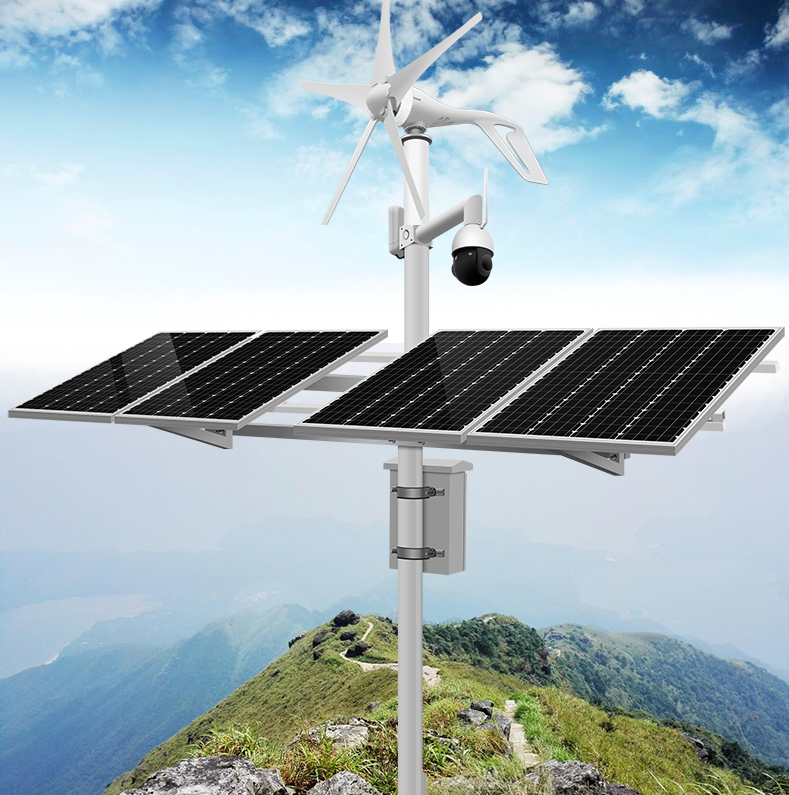

海康威视太阳能风光互补监控系统配置方案
1)水平轴风力发电机
1.水平轴风力发电机,功率800W, 叶片数量五叶,额定电压24V。台6
2.采用三相永磁发电机,叶片直径大于1.7米。
3.启动风速2M/S,切入风速2.5M/S,最大承受风速50米/秒,自动调整迎风角度。
4.刹车系统为机械式刹车或电磁制动。
5.运行环境温度:-40℃-60℃。
2)单晶太阳能板
1.电池片类型:多晶硅太阳能电池组件,转换率16%以上。片54 配套支架:1.通用型热镀锌光伏支架;抱杆安装 国标4号角钢,5号槽钢热镀锌钢材。
3.配套热镀锌螺丝螺母。
2.功率320W,工作电压36V±1V ;工作电流(Imp)8A±1A。
3.迎风压强>2400Pa;绝缘强度DC1000V,1min;边框接地电阻<1Ω。
4.2年内衰减率小于5%,10年内是衰减率小于10%;具备弱光发电性能。
3)风光互补控制器
1.风机控制器功能:控制器充电参数可调;具备输入限功率保护、反接保护、过载保护、太阳能输入短路保护、负载短路保护、夜间防反冲保护超温保护。 输出电压: DC 24V,风机800W 工作温度:-40℃~60℃; 具有液晶显示屏,可以显示相关参数;可以外部连接温度传感器。 正、负极反接和短路保护;极低的电磁辐射 EMC;台6
2.风机控制器具有通信接口,构成在线检测网,由监控分中心统一控制,具有数据记录、查询、采集方式调整、编号查询,监控软件应支持 WINDOWS XP/2000 等操作系统。
3.完善的通讯接口,通信协议使用基于RS-485通讯总线标准的Modbus-RTU通讯协议,最大化满足不同场合的通讯需求,支持软件升级功能支持PC机监控软件。
4.具有风光互补供电系统管理平台,可以实时查看每个点的运行情况,并有远程关闭和开启负载功能。同时有当前功率计算及实时电量统计记录功能,方便用户查看设备每日、每月、每年及总计的充电电量与放电电量值。
4)太阳能控制器
1.充放电管理功能:MPPT控制器充电及负载管理功能;控制器充电参数可调;具备输入限功率保护、反接保护、过载保护、太阳能输入短路保护、负载短路保护、夜间防反冲保护超温保护。台6
输出电压: DC 24V,电流60A 工作温度:-40℃~60℃;,充满断开电压值:31V;
亏电断开电压值:22~22.4V; 恢复连接电压值:25.2~25.6V;
温度补偿系数:-4~7Mv/℃; 控制损耗:不超过额定充电池电流的 1%;
冲放电回路压降:不超过系统额定电压的 5%;
具有液晶显示屏,可以显示相关参数;可以外部连接温度传感器。
SOC 控制蓄电池充电;过放保护及恢复可编程, 正、负极反接和短路保护;极低的电磁辐射 EMC;
2.充放电控制器具有通信接口,构成在线检测网,由监控分中心统一控制,具有数据记录、查询、采集方式调整、编号查询,监控软件应支持 WINDOWS XP/2000 等操作系统。
3.完善的通讯接口,通信协议使用基于RS-485通讯总线标准的Modbus-RTU通讯协议,最大化满足不同场合的通讯需求,支持软件升级功能支持PC机监控软件。
4.具有风光互补供电系统管理平台,可以实时查看每个点的运行情况,并有远程关闭和开启负载功能。同时有当前功率计算及实时电量统计记录功能,方便用户查看设备每日、每月、每年及总计的充电电量与放电电量值。
5)逆变器
1. 逆变器1000W,基于全数字智能化设计,将系统24V直流电转换成220V交流。台6
2. 具有高可靠、高效率、外形简洁、体积轻巧、保护功能齐全、易安装、易操作等特点
3. 主要特点:采用先进的SPWM技术,纯正弦波输出,动态电流环控制技术确保逆变器可靠运行,更宽的直流输入电压范围,LED指示输入电压范围、负载功率范围、正常输出及故障状态具有节电模式可供选择,可自行切换输出电压和输出频率,保护功能完善:短路保护、过载保护、输入欠压及过压保护、反接保护(烧保险)、超温保护、逆变器故障自识别保护,全工业级设计,适应更宽的工作环境温度范围;功率足,可满功率持续运行。
6)胶体蓄电池
1.太阳能专用胶体电池,额定电压12V,额定容量200Ah。块96
2.采用胶体电解质,超宽使用温度范围(-30~+60℃)。
3.可循环次数多,低温效率好,密闭率高,自放电小,自带引线1.5米。
4.放电深度为80%时,循环使用次数不小于1200次。
5.低温-30℃条件下蓄电池充放电效率不低于80%;高温60℃条件下蓄电池充放电效率不低于95%;蓄电池寿命要求: -30℃~60℃环境下免维护连续工作3年后蓄电池容量衰减不超过30%。正常使用寿命5年,免维护;蓄电池采取保温措施;蓄电池的浮充设计寿命不小于10年;80%放电深度的循环次数大于1200次;自放电率每月不大于2%。
7)蓄电池地埋箱
1.保温箱体采用5mm、盖板8mm优质耐腐蚀PVC板,所有电池安装在一只箱子内,IP66防护等级。箱内保温层厚50mm。套6
2.箱体出线孔设计有透气孔,保持与外界空气有细微的传递。
3.柜体采用优质PVC工业板材,防止电池液偶然泄露对箱体的腐蚀。
4.针对本工程电池保温箱放置在外场环境直埋地下的特点,箱盖设计采用倒扣安装方式。
8)集成配电箱
1.短路保护,过压过流保护,防雷保护,温度检测。套8
2.基本充放电管理功能:MPPT控制器充电及负载管理功能;控制器充电参数可调;具备输入限功率保护、反接保护、过载保护、太阳能输入短路保护、负载短路保护、夜间防反冲保护超温保护。
3. 不锈钢喷塑设备箱,箱体1.0厚,机柜防水,防尘,防锈,耐腐蚀等要求。
4.工作温度-20℃~60℃。
