6.6.2智能单兵监测终端

智能安全行车引导系统旨在通过交通环境智能感知及预警诱导系统的建设，科学提升极端天气下高速行车的道路感知和管控能力、降低一次事故及避免二次事故的发生、提高道路通行效率，全力保障驾乘人员的生命和财产安全。

6.6.2.1布置范围

本项目根据道路沿线环境条件、以往交通事故原因分析、团雾多发历史数据，针对性的选择三段典型路段进行智能安全行车引导应用。

（1）畈上特大桥段

该路段位于本项目新建的上饶北绕复线段，靠近上饶市旅游景点灵山，附近山峦叠嶂，环境优美，根据经验，属于大雾、团雾、水雾多发路段。畈上特大桥长度约1800米，本次设计安全行车引导系统长度2000米，覆盖该大桥区域。

（2）界牌信江特大桥段

为跨赣江主要支流信江的特大桥，属于项目节点性工程。本次设计长度2000m。

（1）畈上特大桥段

该路段位于本项目新建的上饶北绕复线段，靠近上饶市旅游景点灵山，附近山峦叠嶂，环境优美，根据经验，属于大雾、团雾、水雾多发路段。畈上特大桥长度约1800米，本次设计安全行车引导系统长度2000米，覆盖该大桥区域。

（2）界牌信江特大桥段

为跨赣江主要支流信江的特大桥，属于项目节点性工程。本次设计长度2000m。

（3）余江互通至鹰潭枢纽段

该路段系统设计主要依据气象环境资料及历史交通事故资料。根据业主反映，该路段多发无规律团雾，造成车辆没有保持足够的安全距离而产生多次重大交通事故，目前管理单位主要通过沿途设置爆闪灯，提示驾驶员注意行驶安全。本次设计在该路段设置安全行车引导系统长度3000米。

6.6.2.2系统构成

系统由智能诱导前端设备、传输系统和平台软件三大部分组成，其中智能诱导前端设备又包括智能诱导装置（物联网智能穿雾诱导灯）、能见度仪、交通数据传感器、本地控制主机等，物联网智能穿雾诱导灯安装间距15m。

6.6.2.3系统目标

（1）系统根据气象环境监测系统采集的能见度、雨、雪、照度等行车环境数据，控制路侧智能诱导装置（物联网智能穿雾诱导灯），通过不同的亮度、颜色、闪烁频率等组合进行针对性行车引导，从而实现大雾、雨雪、雾霾等复杂气象环境下，高速公路自适应安全诱导。

（2）增强复杂交通环境下驾驶员行车视线的引导，有效降低由于视线不良或超视距而对前往车速、车距、道路事件等无法预知而引起的交通事故，提高高速公路运营安全服务水平和道路通行效率。

（3）在保证行车安全的前提下，减少封路时间及次数，最大限度地提高高速公路运输能力。

（4）提供有效的控制和管理措施，建立极端天气状况下安全行车的管理平台，提高路段管理单位应急指挥调度的整体水平和科学技术服务水平。

6.6.2.4系统功能

智能安全行车引导系统具有极端天气道路轮廓强化及诱导功能、弯道辅助功能、车距预警功能、前方行车事件预警功能、气象及交通数据采集功能、智能雾灯无线通信功能、远程平台/自动化管控功能。

（1）道路轮廓强化及诱导功能

具有道路轮廓强化、行车主动诱导、防追尾警示等功能，系统根据现场的能见度和雨雪等气象条件，可以分为至少4个等级，根据预先设置的阈值，自动切换工作模式，以便在极端天气下引导车辆安全行驶。

a）待机状态：当能见度大于一定阈值时（推荐500米以上），由于驾驶员视线比较好，因此此时智能诱导装置（物联网智能穿雾诱导灯）处于行车尾迹跟踪状态，设备功耗极低趋近为零。

b）道路轮廊强化模式：当能见度大于且小于一定阈值时（推荐为大于200米且小于500米），系统进入诱导模式，智能诱导装置（物联网智能穿雾诱导灯）自动开启黄灯低频（1次/秒）同步闪烁，亮度50%，从而使用动态灯光提醒驾驶员小心驾驶，标示道路线形，引导车辆前行。

c）行车诱导模式：当能见度大于且小于一定阈值时（推荐为大于100米且小于200米），系统进入诱导模式，智能诱导装置（物联网智能穿雾诱导灯）自动开启黄灯高频（2次/秒）同步闪烁，亮度100%，从而使用动态灯光提醒驾驶员小心驾驶，标示道路线形，引导车辆前行。

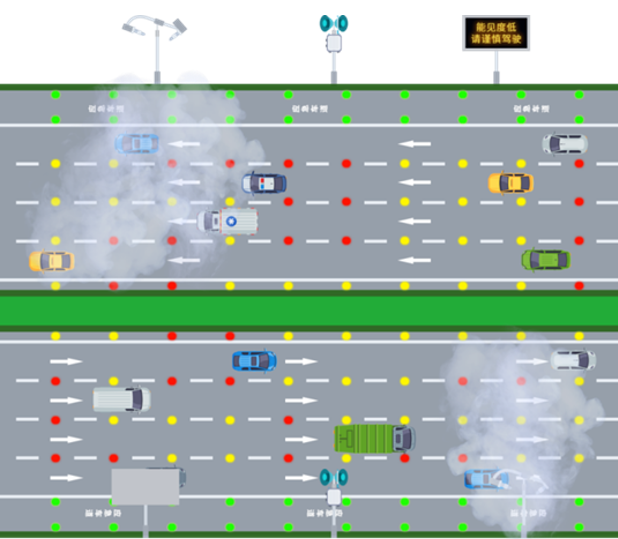

4）防追尾警示模式：当能见度小于一定阈值时（推荐为小于100 米），系统进入防追尾警示模式，无车辆经过时，智能诱导装置（物联网智能穿雾诱导灯）呈黄灯；当有车辆经过时，在车后一定距离的黄灯转换成红灯，车辆驶过一定时间后（由车距控制策略确定），再由红灯切换为黄灯（红色警示区间会随着车辆向前移动），从而在车辆后形成一段红色尾迹灯，警示后车避免驶入尾迹区域，保持合理车距，以防止追尾等严重交通事故的发生。

（注：①由于各路段气象变化状况、车流量、管理诉求、预警机制可能有所不同，以上引导模式分级策略相对应的模式可根据实际管理情况进行灵活设置，同时还应由区域其它气象因素可决定系统的开启或关闭。②鉴于各类气象环境比较复杂多变，而气象数据是判断系统是否运行的重要依据，系统对各类气象数值有校准和修正功能。）

（2）智能诱导装置（物联网智能穿雾诱导灯）无线通信功能

智能诱导装置（物联网智能穿雾诱导灯）采用无线通信技术，雾灯间具有无线通讯功能，且通信具有容错能力和抗损毁功能，当连续75米范围内有智能诱导灯损毁时，不影响整个系统其它智能诱导装置（物联网智能穿雾诱导灯）的控制和使用。

（3）远程平台／自动化管控功能

系统具有远程控制系统与外场设备间的无线通讯功能 ，自动和手动双模式组合功能 ，具有独立远程管理平台和植入第三方平台／系统的功能，可通过手机APP对设备进行远程控制及基本模式设置。

6.6.2.5主要设备技术参数

固定

移动

固定太阳能供电系统参数。

1.单组组件功率：200W*2组件峰值功率400Wp。

2.额定电压：18V；

3.电池板组件：采用高效单晶硅电池；

4.采用高强度、高透光率的低铁、钢化玻璃，增加阳光辐射量，透光率≥90%；

5.组件转化率：≥18%；

6.衰减率：组件使用2年输出功率下降不得超过使用前的2%，组件使用10年及以上；

7. 输出功率下降不得超过使用前的10%；

8.配置旁路二级管；

9.边框接地电阻：≤1Ω；

10.迎风压强：≥2400pa；

11.绝缘电阻：≥50MΩ/2000V；

12.连接盒：采用满足IEC标准的电气连接，采用工业防水耐温快速接插，防紫外线阻燃电缆；

13.太阳能板阵的表面是由透光性能好的低铁钢化玻璃制成，采用阳极氧化铝合金边框完全密封，太阳能板能够抵御当地的自然气候、潮湿、腐蚀和各种机械方面的损害；

14.组件结构要求：密封防水；

15.发电性能要求：受恶劣天气（风沙、雨雪）的影响小，具备弱光发电的性能；

16.电池板故障或寿命期后有更换条件并且不影响设备结构；

17.电池板与线缆的连接采用接插件，连接牢固、可靠，并能防潮、防水和抗老化能力，接插件使用寿命与电池主体相同；组件、插接件替换方便；组件具备抗雷、雨、风、冰雹、防火和防抗震等抗击自然灾害的能力；

18.太阳能电池组件之间的串联电缆，截面积≥2.5mm2；

19.寿命：≥10年，工作温度：-40～+60℃；

20.防护等级：≥IP65；

21. ✱光伏板通过国家光伏中心认证的质检报告

22. ✱厂商提供太阳能监控设备生产ISO9001质量体系认证。

尺寸：

二、锂电池参数。

  蓄电池类型：32650酸酸铁锂电池

  蓄电池容量：12V 200AH

  循环寿命2200次，平均寿命5-8年。

  最大持续放电电流20A。

  高安全、长寿命、高低温效率高，低温-10℃条件下自放电效率做到95%以上

  电池充电截止电压:14.6V

  电池自放电截止电压:10.0V
  ✱光伏板通过国家光伏中心认证的质检报告
  ✱厂商提供太阳能监控设备生产ISO9001质量体系认证。

三、物联太阳能控制器

（1）MPPT太阳能控制器。

1、额定电压：12/24V，最终充电电压：14.6V；

2、MPPT充电模式，带485通信接口；

3、环境温度：－35℃～＋80℃；

4、PV-Power 功能：太阳能板直接启动控制器。

5、太阳能控制器具有智能Ramda管理技术。（提供国家认可Ramda技术太阳能控制器相关资质证明）

5、具有过流、过压、过充、反极性等自动保护功能。

（2）光伏远程管理模块

1、APP实时管理功能，可以远程开关负载。

2、可以执行计划任务，负载关开在规定时间内开或者关。

3、低电、低电、断电报警任务。

4、光伏电压、电流，电池电压、电流实时监控。

5、光伏电压、电流，电池电压、电流报表。

6、设备下线警告。

四、太阳能电池控制箱

 冷扎版材质设备箱镀锌喷塑工艺处理,厚度：630x400x230mm箱体1.2mm,机柜防水，防尘，防锈，耐腐蚀等要求；工作温度-30℃~50℃；箱体防护等级:IP54；（提供国家认可防水IP54等级报告）
✱箱体具有防盗GPS定位功能（功能可选）
✱箱体具开箱报警功能（功能可选）

✱箱体具移动报警功能（功能可选）
