太阳能室外监控的立杆为分两类

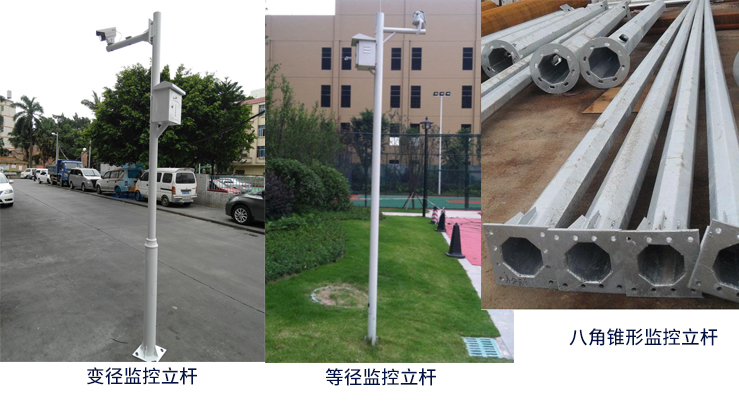

变径监控杆，圆管监控杆，八角锥形监控杆

温馨提示：变径监控杆，圆管监控杆最高是5米，超过5米就要使用八角锥形监控杆

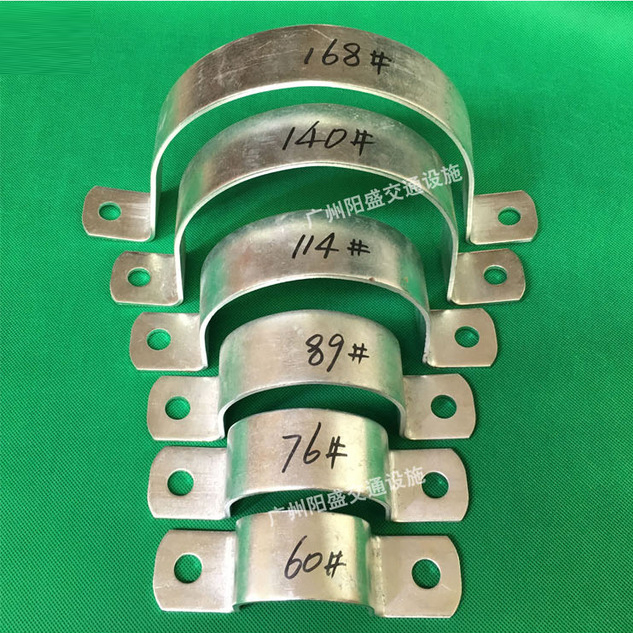

杆子的直径有：60，76，89，114，140，168这几个尺寸，不同的尺寸配不同的抱箍

立杆

相关词：立杆规格：4米立杆 上下直径 :120mm--72mm 140mm--92mm 150mm--102mm 165mm--117mm 壁厚：4.0mm 5米立杆 上下直径 : 140mm--80mm 150mm--90mm 165mm--105mm 180mm--120mm 壁厚：4.0mm 6米立杆 上下直径 : 165mm--93mm 180mm--108mm 200mm--128mm 220mm--148mm 壁厚：4.0mm 7米立杆 上下直径 : 180mm--96mm 200mm--116mm 220mm--136mm 240mm--156mm 壁厚：5.0mm 8米立杆 上下直径 : 180mm--84mm 200mm--104mm 220mm--124mm 240mm--144mm 壁厚：5.0mm 9米立杆 上下直径 :200mm--92mm 220mm--112mm 240mm--132mm 280mm--172mm 壁厚：5.0mm--6.0mm 10米立杆 上下直径:220mm--100mm 240mm--120mm 280mm--160mm 300mm--180mm 壁厚：5.0mm--6.0mm 11米立杆 上下直径 :220mm--100mm 240mm--96mm 280mm--136mm 320mm--170mm 壁厚：6.0mm--8.0mm

监控立杆说明：

监控立杆高由客户需求确定，立杆选用优质国标钢管加工支臂尺寸及规格可根据用户要求加工.立柱上需预留设备支架。整根杆（含基础）及其上配件应能抗8级以上风力。连接螺栓、螺母、垫圈等钢铁件采用镀锌处理，立杆表面为喷塑处理.所有的对接焊缝和贴角焊缝，其厚度和强度应与被焊构件相等，焊缝应打磨光滑。

1.基础底座及地锚

采用混凝土加钢筋笼浇注，4米以下预埋件尺寸不小于0.3m*0.3m*6.0m灌浇水泥尺寸不小于0.4m×0.4m×0.6m。4至6米立杆预埋件尺寸不小于0.3m*0.3m*1.0m灌浇水泥尺寸不小于0.5m×0.5m×1.2m。6至10米立杆预埋件尺寸不小于0.4m*0.4m*1.2m灌浇水泥尺寸不小于0.6m×0.6m×1.5m。预埋走线管道，走线管道管径不小于40mm，转弯半径不小于200mm，用于窨井与立杆间走线。

2.杆体观感：造型及尺寸符合用户要求，造型流畅和谐，美观大方，色泽均匀，钢管直径选用合理。监控立杆为圆柱形结构，圆型杆体任一截面没有失圆。杆体圆度标准≤6.35mm。杆体表面光滑一致，无横向焊缝。刀片划痕测试（25×25mm方格）喷塑贴力强不轻易剥落。密封立杆并包顶端以防水气进入，防水内漏措施可靠。

3.垂直度检验：监控立杆直立后，使用经纬仪对杆的两向垂直度作检验，垂直度偏差≤0.5%。

4.表面处理为喷塑粉料为环保产品，表面处理工艺磷化标准按照GB6807.86喷塑工艺符合ASTM D3359-83标准。喷塑过程为钝化—清洗—静电喷涂—固化，光泽度为90%，附着力达到Ⅰ级标准。

八角杆因它剖面有八个棱,主要用于室外摄影机的安装与固定信号灯、交通标志牌为主要用途得到广泛使用.

加工材质：

立杆钢材材质选用优质国际标注低硅低碳高强度Q235，尺寸规格可根据用户要求加工，预留设备支架。底部法兰厚度≥14mm，抗风能力强、强度高、承载大。

八角杆

设计结构：

立杆结构基础结构尺寸计算，依照客户确定的外观形状及厂家的构造参数按抗震5级、抗风力 8级设防。

焊接工艺：

电焊焊接，焊缝平整，无任何漏焊。

表面处理：镀锌和喷塑。采用去油、磷化、热浸锌工艺，使用寿命大于10年。表面光滑一致，色泽均匀，无磨损脱落现象。

立体观感：监控杆整杆采用一次折弯工艺，造型及尺寸符合用户要求，选径合理，杆体可选外形：等径、锥型、变径 ，流畅和谐，美观大方。无横向焊缝。

垂直度检验：立杆立直后，垂直度检验，偏差不超过0.5%。

2监控八角立杆编辑

1、监控杆是用于室外监控摄像机安装的柱状支架道路监控通常使用高度6米横臂1米来进行制作。没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。其中水泥为425号普通硅酸盐水泥。混凝土的配比和最小水泥用量应符合GBJ204-83的规定；

监控八角杆

2、监控杆必须有良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于4欧

3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道垂直（或按工程师要求）地脚螺栓作为主筋；

4、监控杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。预埋件法兰盘低出周围地面20~30mm，再用C25细石砼把加强肋盖住，以防止积水；

5、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100mm以上时，必须设置手孔井。手孔井的内围尺寸要求为500（长）×500（宽）×600（深）MM，用砾石铺层作为渗水用；手孔井四壁必须抹水泥沙浆。

6、控制箱由设备厂家根据所需容量配备，外壳采用优质冷轧钢板壁厚不小于1.2mm外表喷室外塑粉并做好防水防盗及散热。

7、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于0.5mm。

8、设计依据：设计风载：23m/s2，疲劳寿命：30年，按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。

3监控八角杆安装规范编辑

1、基础的钢筋笼应临时固定，同时确保钢筋宠的基础顶板平面水平，即用水平尺在基础顶板垂直两个方向测量，观察其气泡必须居中；监控立杆预埋件基础混凝土浇捣必须密实，禁止混凝土有空鼓；

2、施工时要在预埋管口预先用塑料纸或其它材料封口，以防止混凝土浇捣时混凝土漏入预埋管中，造成预埋管堵塞；基础浇捣后，基础面必须要高于地平面5MM～10MM；混凝土必须要养护一段时间，以确保混凝土能达到一定的安装强度。

3、每一根金属立杆都必须接地，其接地电阻小于4欧；各立杆基础具体数据视现场施工需要为准。[1]

A． 用途：安装摄像机云台；

B． 安装方式：通过基础螺杆与摄像杆基础连接固定

C． 安装工具：活动扳手；

D． 安装要求：1、安装牢固；

2、摄像杆中心线应与水平面垂直；

3、摄像杆上成180o 角两腰形孔的中心连线应与道路走向平行；

4、在摄像杆底部窨井到各腰形孔之间放置穿线用铁丝。

监控八角杆土建施工及安装立杆的要求:

1、投标方应实地测量技术数据，以便估算工程量。

2、线缆埋地的沟槽尺寸：人行道为0.2×0.6 米（宽×深），车行道为0.2×0.8 米（宽×深）。沟底先铺C20 砼垫层，线缆敷设后，用细砂回填、夯实，再根据实际情况复原路面。

3、敷设的线缆除埋在花坛的或有特别说明的用PVC 管保护，其他部分要用镀锌钢管进行保护；裸露在外的线缆（架空的除外）全部采用镀锌钢管加以保护。

4亚立兴监控八角杆制作流程编辑

（1）下料→（2）折弯→（3）焊接→（4）修补打磨→（5）整形→（6）齐头→（7）装底板→（8）焊底板→（9）开门→（10）焊门条、电器条、锁底→（11）弯叉→（12）镀锌→（13）喷塑→（14）总检→（15）发货

5常用监控立杆规格表编辑

DH-L型立杆型立杆规格表

DH-L型立杆规格 上下直径壁厚

1、监控杆L型4米 立杆

160mm—240mm 120mm—180mm 6.0mm-4.0mm

横臂130mm—80mm140mm—100mm 3.5mm-5.0mm

2、监控杆L型5米 立杆

200mm—260mm 180mm—240mm 6.0mm-5.0mm

横臂140mm—100mm

160mm—110mm 3.5mm-5.0mm

3、监控杆L型6米 立杆

240mm—300mm 200mm—260mm 6.0mm-5.0mm

横臂230mm—100mm

200mm—110mm 3.5mm-5.0mm

4、监控杆L型8米 立杆

260mm—340mm 250mm—320mm 6.0mm-8.0mm

横臂230mm—100mm

200mm—110mm 6.0mm-4.0mm

5、监控杆L型10米 立杆

280mm—360mm 260mm—340mm 6.0mm-8.0mm

横臂240mm—100mm

260mm—110mm 6.0mm-4.0mm

6、监控杆L型12米 立杆

280mm—360mm 300mm—380mm 6.0mm-8.0mm

横臂260mm—100mm

280mm—110mm 6.0mm-5.0mm[2]
