太阳能监控系统案例介绍

客户 1：（塔城边防项目）

1、目的：串口服务器远程监控调试。

2、单个站点构造：2 台 ML2440、1 台串口服务器、12 个胶体电池（每个 2V）、8 块 260W 的电池板、1 台

逆变器（给视频监控设备供电 220V）等。

3、项目：共 550 个监控站点，每个站点间隔 1 公里，监控整个塔城地区边防线。

客户需求：整个系统使用公安局的内部专网，通过光纤把所有设备连接到公安局，在公安局监控所有站点

的太阳能板和电池的数据（负载没有接，摄像头由逆变器接电池直接供电）。

过去那边主要是现场调试通讯，并指导他们的技术人员如何设置和监控相关的数据。由于整个项目没有做

好前期准备，串口服务器都没有安装好（设备在我到达客户那里的同一天到的），相关的后台软件和服务器

都没有；所以只是到现场安装了 2 台进行调试，通讯没有问题。

**技术（甲方）的负责人想单独建一个服务器专门用来监控光伏数据。但由于项目时间紧张，重新搭建服

务器的周期比较长，所以就决定使用摄像头的服务器和监控后台（他们的摄像头有专门的服务器和后台）。

现场图片：

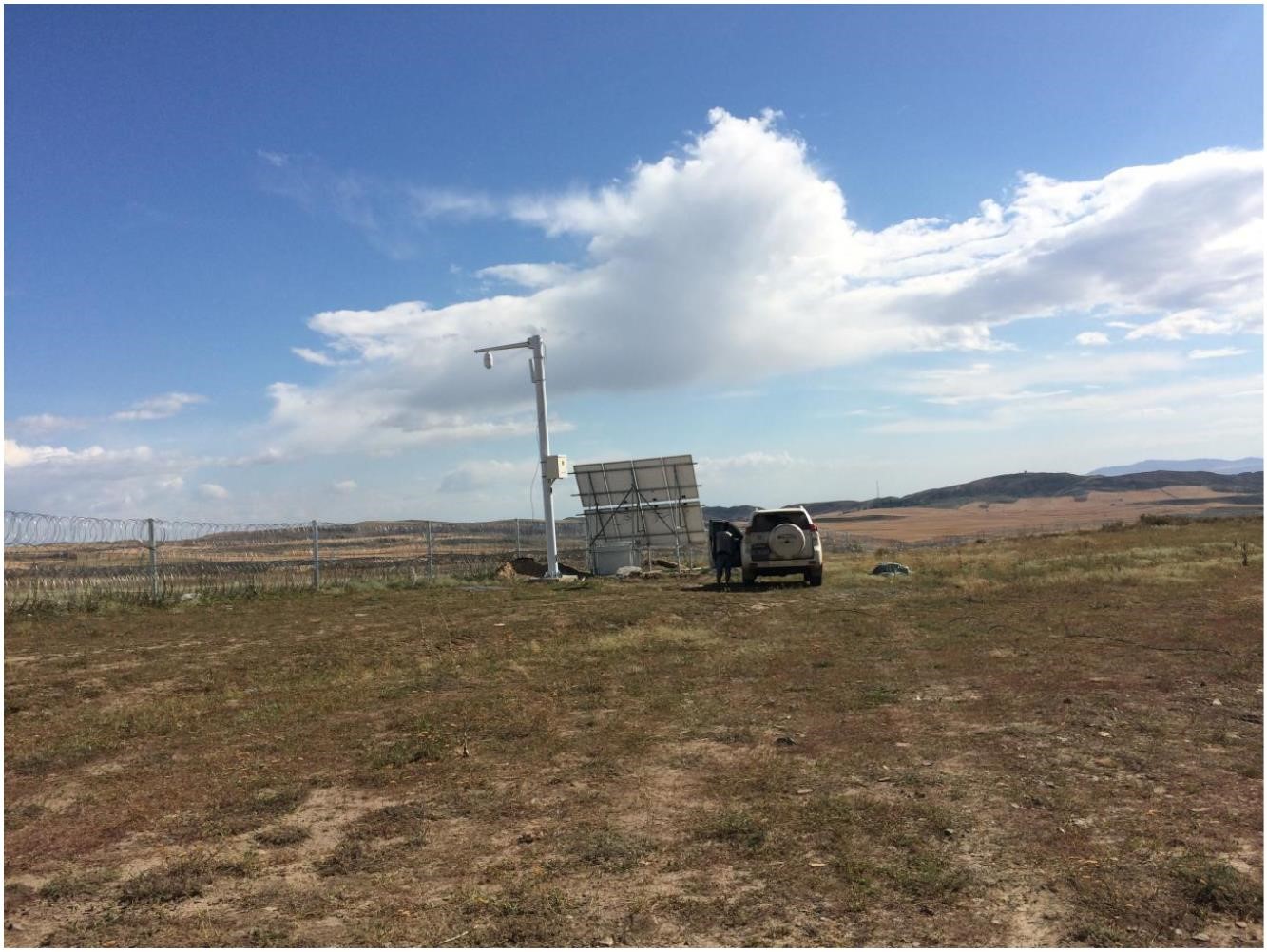

（1）杆子上的视频监控“球机”和扩声设备“音柱”都是由逆变器供电。

使用离网逆变器，具体参数如上。

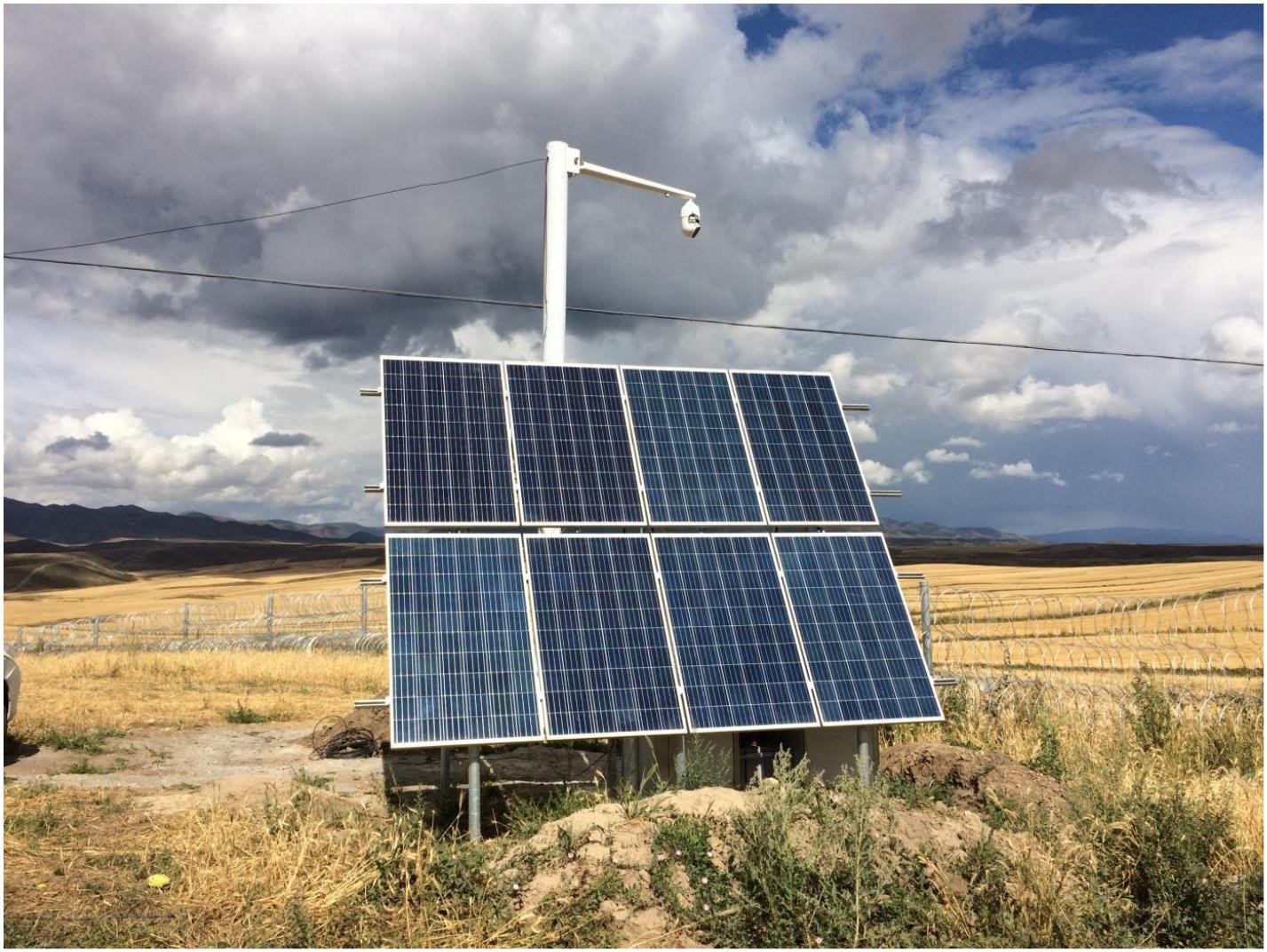

（2）太阳能电池板：

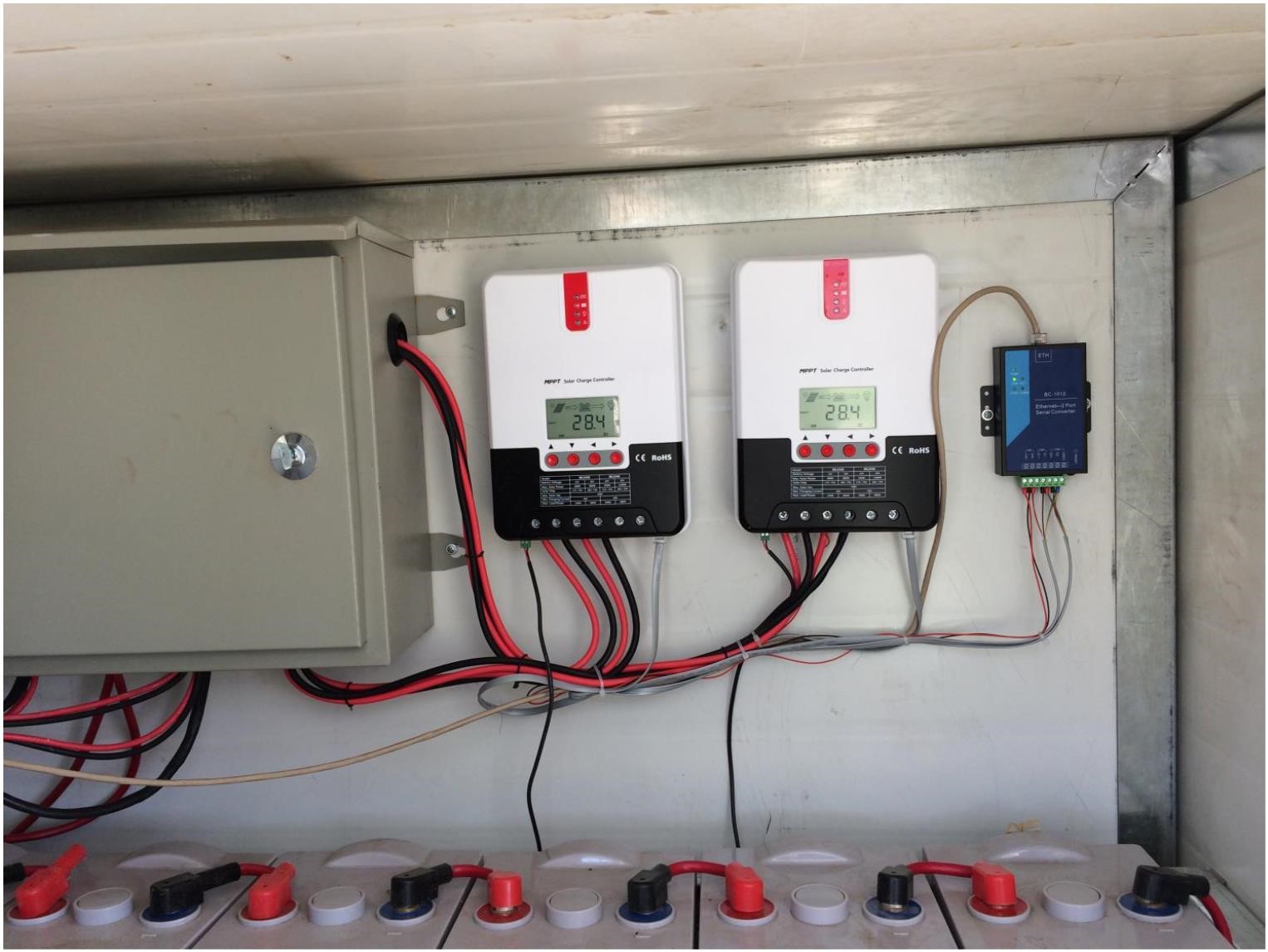

（3）控制器和串口服务器：（左边是空开箱，底下是 12 个胶体电池）

客户 2：新疆项目（和上面的项目应用一样，都是边防项目）

1、目的：串口服务器远程监控调试。

2、单个站点构造：4 台 ML4860、1 台串口服务器、48 个胶体电池（每个 2V）、32 块单晶硅电池板（具体

多少瓦的不清楚，问客户也不清楚）、1 台逆变器。

3、项目：共 6 个监控站点，每个山头一个，两个点之间采用无线 APP 通讯。

客户需求：整个系统使用公安局的内部专网，每个设备之间采用无线 APP 通讯，然后再通过光纤把设备连

接到公安局，在公安局监控所有站点的太阳能板、电池和负载的数据。

现场图片：
