为保证公司管理人员快速准确的分析甄别第三方损坏存在的风险，确保管道运行安

全，本项目智能监控预警系统技术性能指标及要求如下表：

                     表 1 智能监控预警系统技术性能指标及要求

         模块名称/性     元器件名称/

    序号                                      技术指标/具体要求

           能需求       性能需求

                              摄像机支持前端嵌入式智能分析，摄像机可开放接口根据

                   智能分析       用户需求选择第三方智能分析软件模块上传至摄像机，利

                              用摄像机进行前端分析。

                   主芯片算力      前端主芯片推荐运算能力         4TOPS，最小不低于     2TOPS。

                              智能监控范围要求为长为直管段约             200 米（下限允许

                   监控范围       10%偏差），宽为管道中线线两侧各             50 米，靠近摄像

                              头视野受限区域，监控可适当缩小范围。

                   巡视范围       摄像机应支持     360°水平旋转，垂直方向-15°-90°。

                   变焦倍数       支持  32 倍光学变焦，16     倍数字变焦。

                              1）支持   1080P（1920x1080）高清画面输出，并且支

                              持分辨率下的帧速达到         25 帧/秒。

                   图像质量       2）AI 框架：必须全部支持        TensorFlow、pytouch、

    1    高清摄像机                Caffe，

                              计算机视觉：      必须支持    OpenCV。

                              摄像机前端具有存储卡，存储卡容量不小于                256G，前

                   存储容量

                              端存储时间不应小于        7 天。

                              内置  4G 无线通讯模块，支持移动、联通、电信等信号

                   通信单元

                              传输。传输图像延时要求小于           5 秒。

                              1) 支 持  超  低 照  度  ， 0.005Lux/F1.2( 彩 色 ) ，

                   夜视功能       0.001Lux/F1.2(黑白)，0 Lux with IR。

                              2) 红外照射距离不低于       200 米。

                              内置  GPS 防盗等技防措施，特种螺母等工程物理防盗

                   防盗

                              措施。

                   防护等级       摄像机防护等级应达到         IP66。

                   运行内存       推荐  4G，最低不小于      2G。

                                      56

     模块名称/性      元器件名称/

序号                                          技术指标/具体要求

        能需求        性能需求

                             1) 摄像机必须是厂商正式上市产品，进口产品应提供投

                             标产品设备的原产地证明及相关资料。

                             2) 摄像机必须符合国家或国际相关标准，并完全采用国

                             际标准开放协议，并提供开放的接口。

                             3) 摄像机必须支持原厂         3 年质保；投标方必须提供摄像

                             机 3 年质保承诺书/承诺函。

                             4) 摄像机平均无故障时间大于等于             100000  小时；投标

                             方须提供摄像机原厂证明函。

                             5) 摄像机必须支持       ONVIF 标准，支持     GB28181  标准。

                 其他要求        6) 摄像机需同时支持        High Profile、Main 和 Basic line

                             Profile。

                             7) 支持多次曝光的宽动态，强光抑制，动态范围可达

                             120dB。

                             8) 摄像机至少支持       1 个 IO 报警输入接口，1       个 IO 输出

                             接口。

                             9) 支持数字    PTZ,支持  PTZ 预置位巡航。

                             10) 除本监控预警项目明确的技术要求外，其他应符合

                             “GB  T28181-2011  安全防范视频监控联网系统信息传

                             输、交换、控制技术要求”标准的相关要求。

                             1) 要求智能分析运行在摄像机前端，采用机器学习方式

                             进行自动行为分析与建模功能，并支持人工建模优化，以

                 前端处理        提高侦测部署精度和效率。

                             2) 识别软件模块可通过配置工具，实现远程集中批量配

                             置。

                             1) 可以同时支持入侵检测、徘徊、跨区检测、有条件的

                             跨区检测，可设定安全区域，再设定报警区域，人员从安

     智能预警算

2                            全区域进入报警区域不产生报警；而从安全区域以外进入

     法

                 智能识别        报警区域则报警。

                             2) 可根据人物、大小型车辆、工程机械提供不同的分析

                             判断，支持     5 大类  28 种不同的工程车辆识别（见附表）。

                             3) 可对工程机械危害行为进行识别与报警。

                 软件抗干扰       在刮风、下雨等外部条件干扰下能有效达到要求的识别

                 能力          率、准确率，阴雨天气保证持续工作                 15 天以上。

                 监控预警时       支持  24 小时全天候监控，雨雪及大雾等极端天气除外。

                                     57

     模块名称/性     元器件名称/

序号                                      技术指标/具体要求

       能需求       性能需求

               间范围

               识别率、准确

                          识别率、准确率达到        90%。

               率

                          1) 当检测到报警时，软件可自动联动网络喇叭播放事先

                          录制好的音频文件。

                          2) 软件具备强的抗环境干扰能力，在刮风、下雨、树摇

               其他要求

                          摆、及车灯倒影干扰情况下，满足业主规定的识别率、误

                          报率和漏报率。

                          3) 软件模块需要通过第三方测试（由投标方提供）。

                          能够对推送信息进行闭合管理，推送延迟要求小于                   5

               预警推送

                          秒，且传输画面流畅清晰。

                          管理终端可对现场摄像机进行远程管理，如：调整摄像

               远程管理       机方向、设置摄像机参数、查看电池电量、调取历史录

                          像等。

               远程重启       摄像机应具备远程重启、远程参数设置等功能。

                          按区段位置和时间，回看当时现场报警。直接控制远端

               回放录像       监控摄像头，进行拍照／录像，播放语音，以及直接浏

                          览现场实况。

                          根据监控预警功能需求开发专用手机              APP，除具备接

                          收预警信息，防手机后台终止进程，预警信息闭合管理，

     监控预警系     手机  APP 软

3                         远程喊话，远程访问，录像并下载至本地手机，多路摄

     统         件

                          像机之间的切换，并根据监控预警系统管理需要不断升

                          级功能。

                          1) 智能视频监控预警应纳入西气东输预警平台，实行统

                          一管理，并应确保软硬件有效兼容，保证智能监控预警服

                          务质量。

                          2) 投标人具有建设、运行、维护智能监控预警平台的成

                          熟经验；具有招标文件要求的成熟的工程车辆、施工机械、

               其他要求

                          人员等智能识别技术，识别率、漏报率、误报率等技术指

                          标优异。

                          3) 投标人具有成熟的应用于管道安全巡护（或近似）智

                          能监控设备产品，相关产品已定型和应用。

                          4) 智能识别监控范围内（长为直管段约            200 米（下限允

                                  58

     模块名称/性      元器件名称/

序号                                          技术指标/具体要求

        能需求        性能需求

                             许 10%偏差），宽为管道中线线两侧各              50 米，靠近摄像

                             头视野受限区域，监控可适当缩小范围）工程车辆、施工

                             机械、人员等目标，建设监控预警平台，向相应指定管理

                             人员发送预警信息，具备审核、查询、系统管理等基本功

                             能。

                             系统及各硬件设备连续稳定工作时间                 6 个月，3  年内免

                             费维护，5    年内在    5 个工作日内完成维修维护，恢复设

                             计功能。

                             采用单晶硅电池片，太阳能电池板的质量保证期                      15 年

                 太阳能板        以上。太阳能电池版规格必须满足系统正常使用功耗需

                             求，一般应大于       300 瓦，特殊环境考虑风光互补供电。

                             1) 蓄电池容量大于       5000Wh，应满足后备时长大于           3 天

                 蓄电池         的要求。

                             2) 蓄电池选取锂电池，使用寿命大于              7 年。

4    供电系统

                             1) 具有电量监测功能，在移动端和              PC 段查询电池的电

                 太阳能控制           量信息和续航能力等参数。

                 器           2) 工业级，工作温度-40~+70        度（室外），防护等级       IP67。

                             3) 工业级太阳能控制器，具有数据远传功能。

                             1）连续   15 日阴雨天气情况下，供电系统应稳定为监控

                 供电

                             系统供电，确保各功能正常使用。

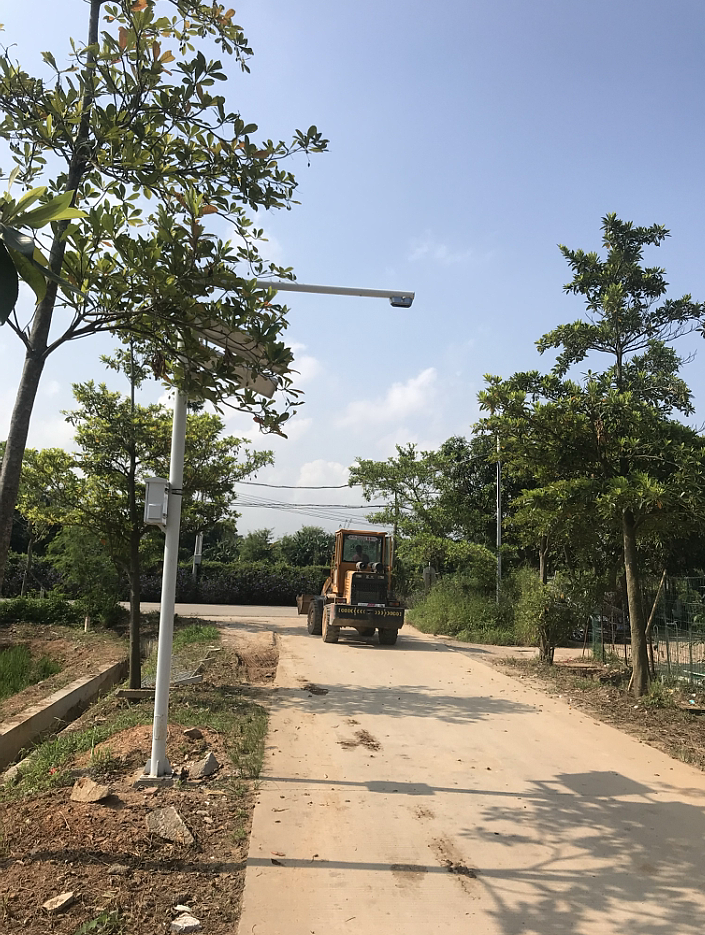

                             1) 分为固定式和移动式。均要求安装牢固，不可随意移

                             动。

                             2) 固定式，根据需要安装在现场制定位置，可拆卸，为

                             满足监控视野需要，摄像头距离地面高度不低于                    3.5 米，

                 安装方式        根据现场情况可加高。

                             3) 移动式，用于临时预警监控，具备快速安装、便于携

                             带（集成包），安装完毕及投入使用，易于拆卸，可反复

5    安装要求

                             投入使用。可自带基础、也可采用简易预制基础，投入使

                             用后现场无需人员看护。

                             监控杆材质应为钢制，壁厚应大于              4mm，并进行防腐处

                 监控杆

                             理。

                             硬件设施应具有良好的防腐和力学性能，便于快速转场

                 硬件设施        安装及运输，除       100  年一遇的极端灾害天气，其他灾

                             害条件下系统及硬件稳定工作。

                                     59

     模块名称/性     元器件名称/

序号                                      技术指标/具体要求

       能需求       性能需求

               防雷与接地      单独安装避雷针，接地电阻满足相关规范要求。

                          控制箱应配置声光报警模块、语音对讲与远程喊话模

               控制箱

                                              块。

               警示标语       监控杆上应有与公安部门联合的警示标语。

                          监控现场具备远程喊话，或预警后按预先设定的指定次

6           远程喊话          数播放指定内容，播放扩音器           30 米范围内清晰可辨或

                          播放声强    70 分贝以上。

                          使用寿命    5 年以上，系统及各硬件设备能够连续稳定

7           使用年限          工作，3   年内免费维护；5      年内当出现问题时能够在五

                          个工作日内维修完成，恢复所有功能。

8           工作温度          能够在-20℃—70℃（室外）条件下连续稳定工作。

9           颜色要求          硬件要求整体白色。

 技术标准和操作标准

 Q/SY 1490-2012 油气管道安全防护规范

 GB50198 民用闭路监视电视系统工程技术规范

 JGJ/T16-2008 民用建筑电气设计规范

 GB50303-2002 建筑电气工程施工质量验收规范

 YD/T870-906 用户终端设备耐过电压和过电流能力要求和试验方法

 GB7450 电子设备雷击保护导则

 GB4943 信息技术设备包括电气设备的安全

 GT／T75  安全防范工程程序与要求

 GA／77  入侵报警工程设计规范

 IEEE 802.3 以太局域网标准

 IEC529 电气装置防护箱体标准

 IEC801 电磁兼容性标准

 EIA/TIA568B 商业建筑通信布线系统标准

 EIA/TIA607 商业建筑物接地和接线规范

 GB/T28181 安全防范视频监控联网系统信息传输、交换、控制技术要求

                                  60

GB50348 安全防范工程技术规范

GB50395 视频安防监控系统工程设计规范

GA308/2001 安全防范系统验收规则

GBJ232 中国电气装置安装工程施工及验收规范

GB/T16677 报警图像信号有线传输装置

上述提及到的标准、规范等相关资料以最新版本为准。
