太阳能视频监控供电系统

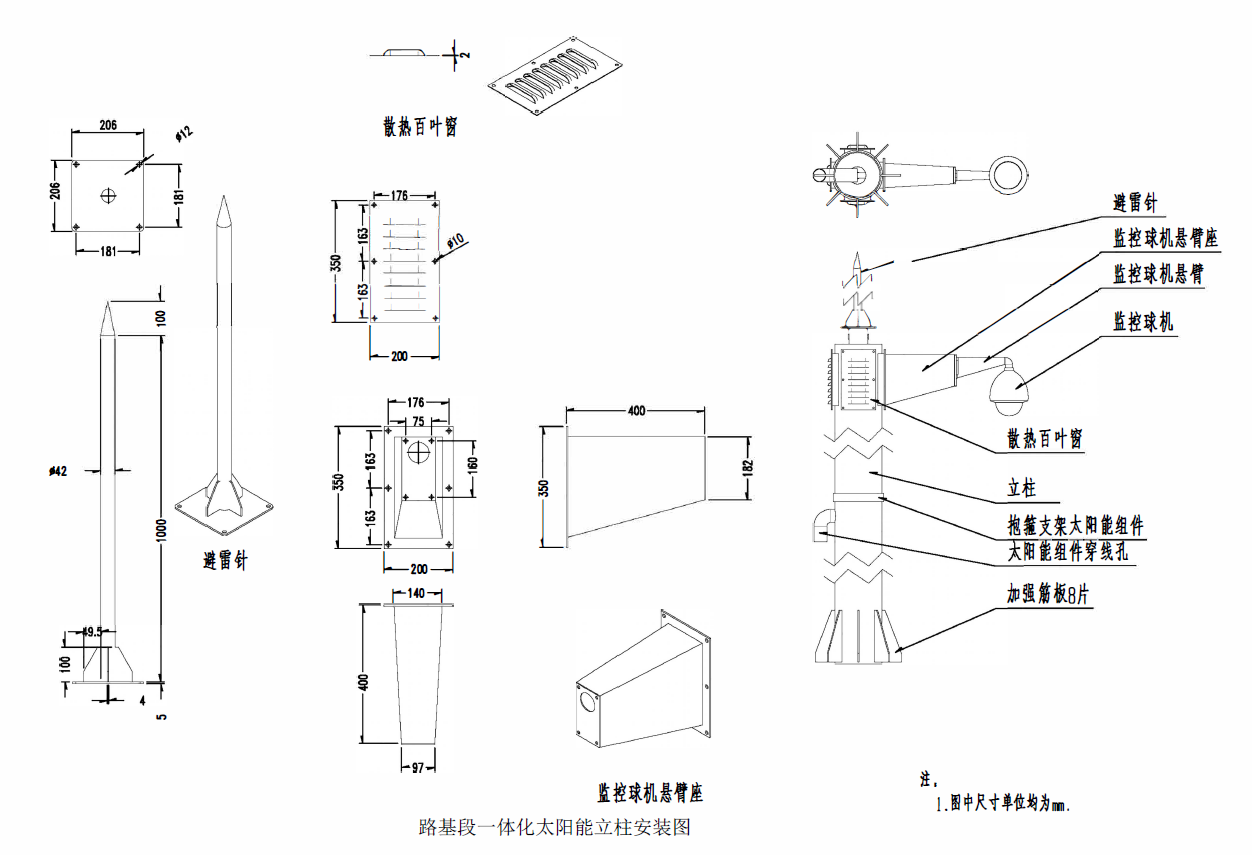

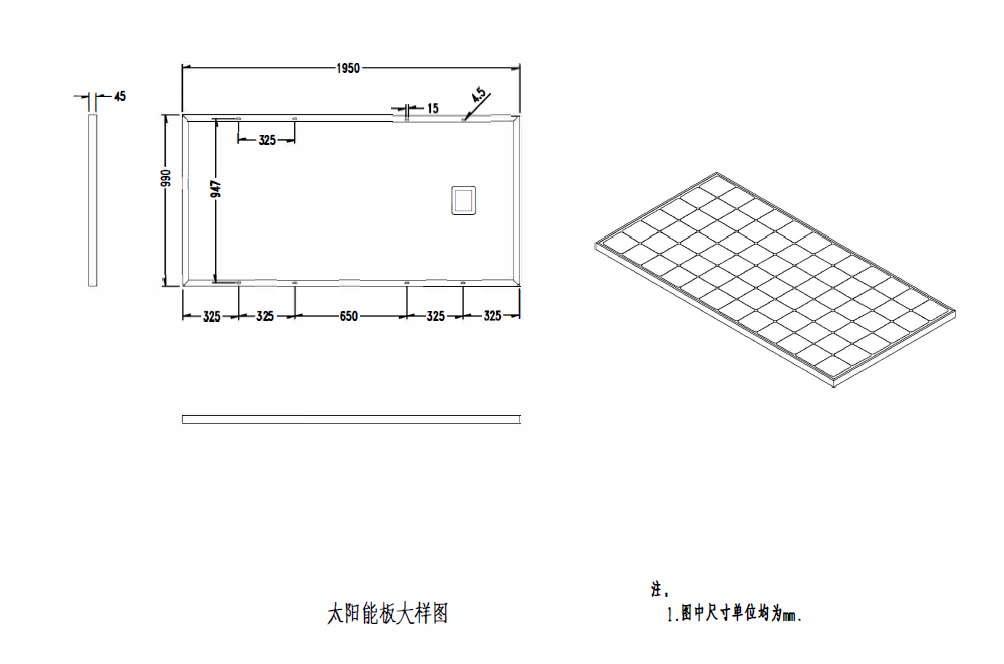

Ø 太阳能板材料：单晶硅；额定功率：4×200W；转换率：>15%；组件使用寿命20 年以

上，一年内衰减率不大于5%，10 年不低于90%；工作温度：-40℃～+85℃；符合《地

面用晶体硅光伏组件设计鉴定和定型（GB/T9535）》；符合国际电工委员会lEC61215：

2005 和lEC61730：2004 标准。

Ø 直流转换模块：提供2 个直流供电接口，分别给摄像机和光端机供电。

Ø 控制器：采用MPPT 太阳能控制器，具备微光发电技术；提供蓄电池组过放电、过充电、

反充电保护功能；提供太阳能板、蓄电池、负载反接保护；可检测输出设备的工作和

状态信息，包括太阳能电池板的输入电流电压、蓄电池电压、充电电流、负载电流；

负载供电控制功能；提供RS232/485/以太网通信接口，可上传太阳能系统各设备的工

作参数和工作状态。

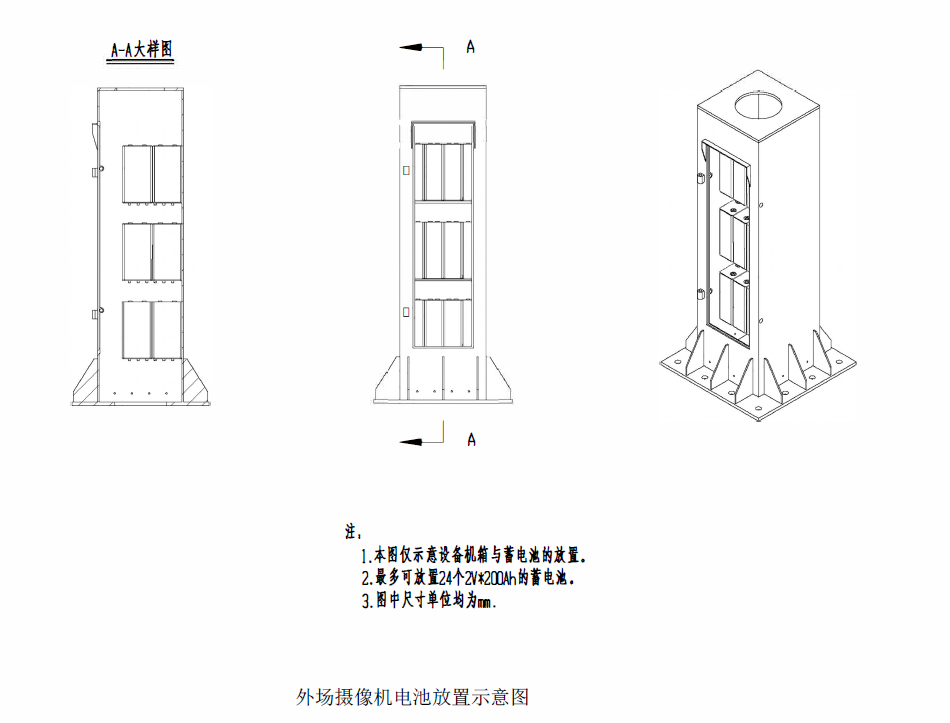

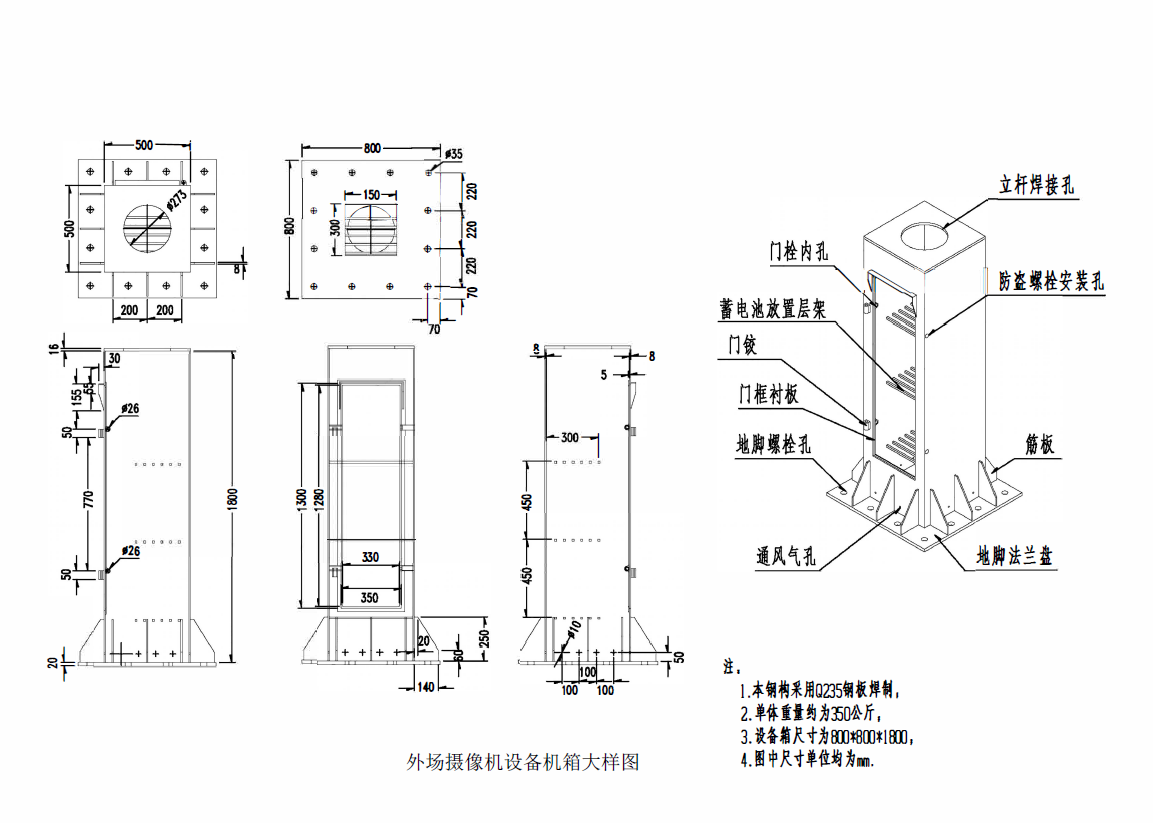

Ø 蓄电池（含电池地埋箱）：电池容量：12×（2V/600AH）；最大充电电流：30A；蓄电池

低温工作性能：-10℃条件下蓄电池充放电效率不低于45％；蓄电池高温工作性能：40℃

条件下蓄电池充放电效率不低于80％；蓄电池寿命要求：-10℃～60℃环境下免维护连

续工作3 年后蓄电池容量衰减不超过30％，正常使用寿命3 年，免维护。

6.2. 监控外场设备防雷、基础及接地

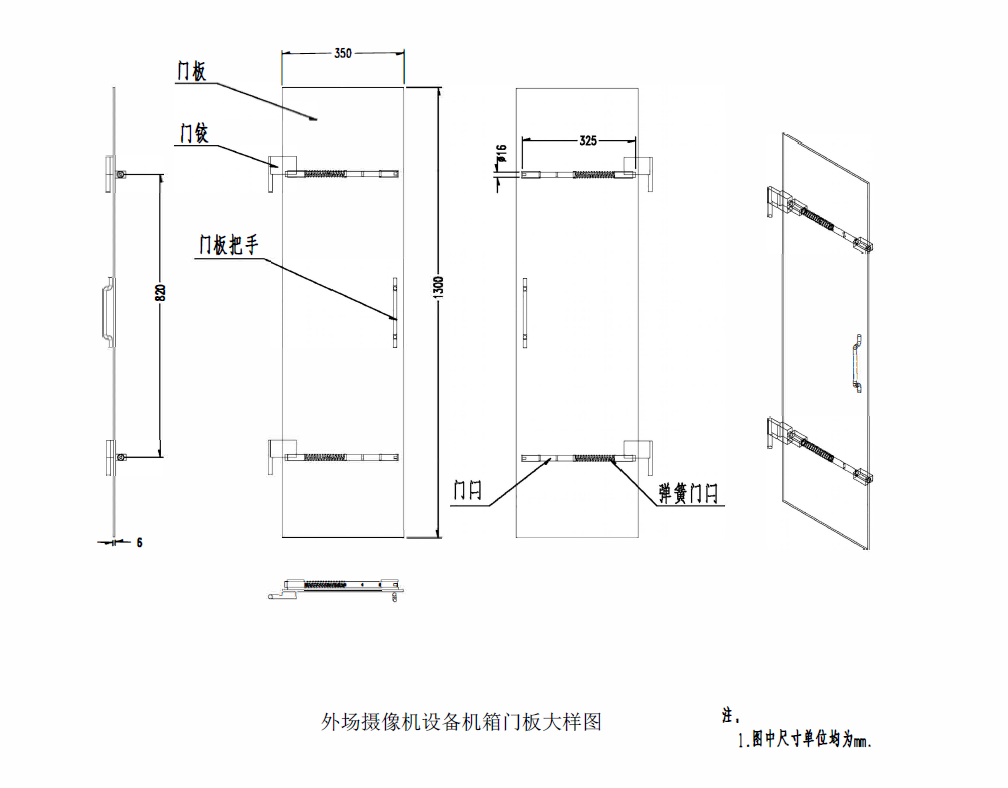

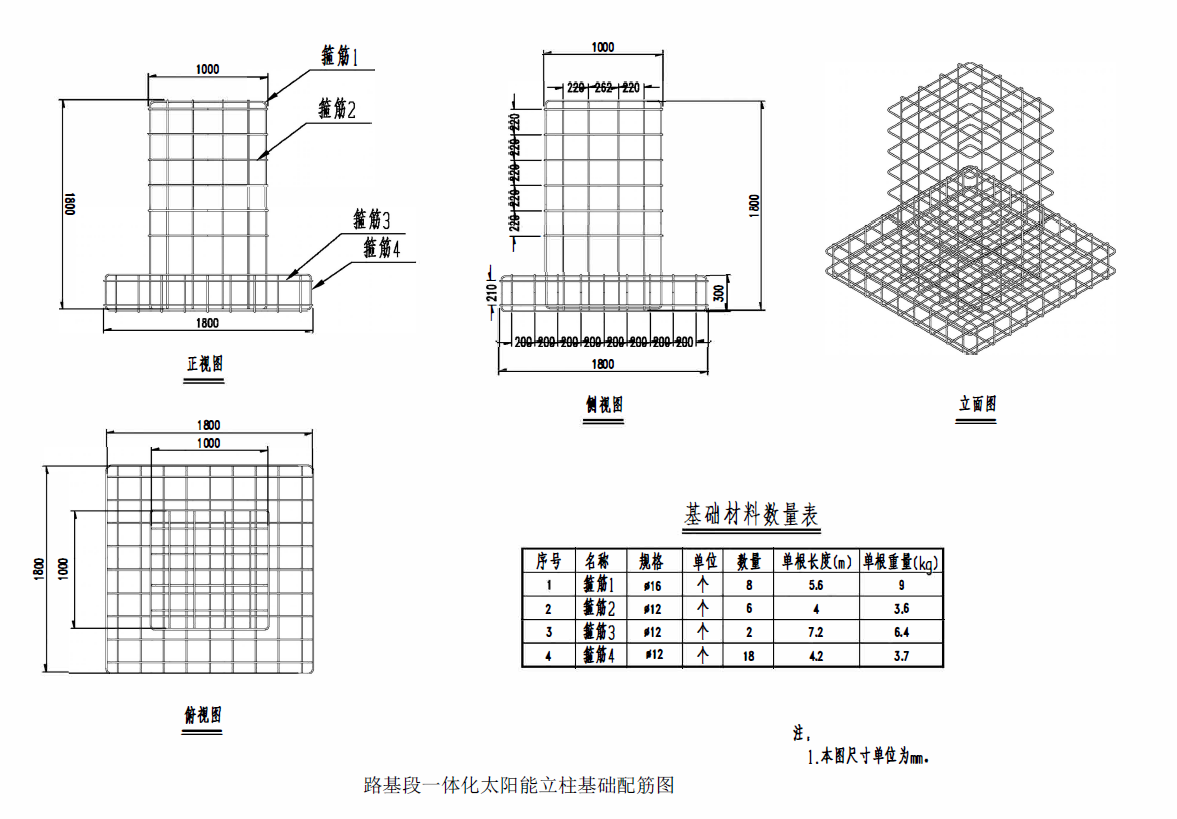

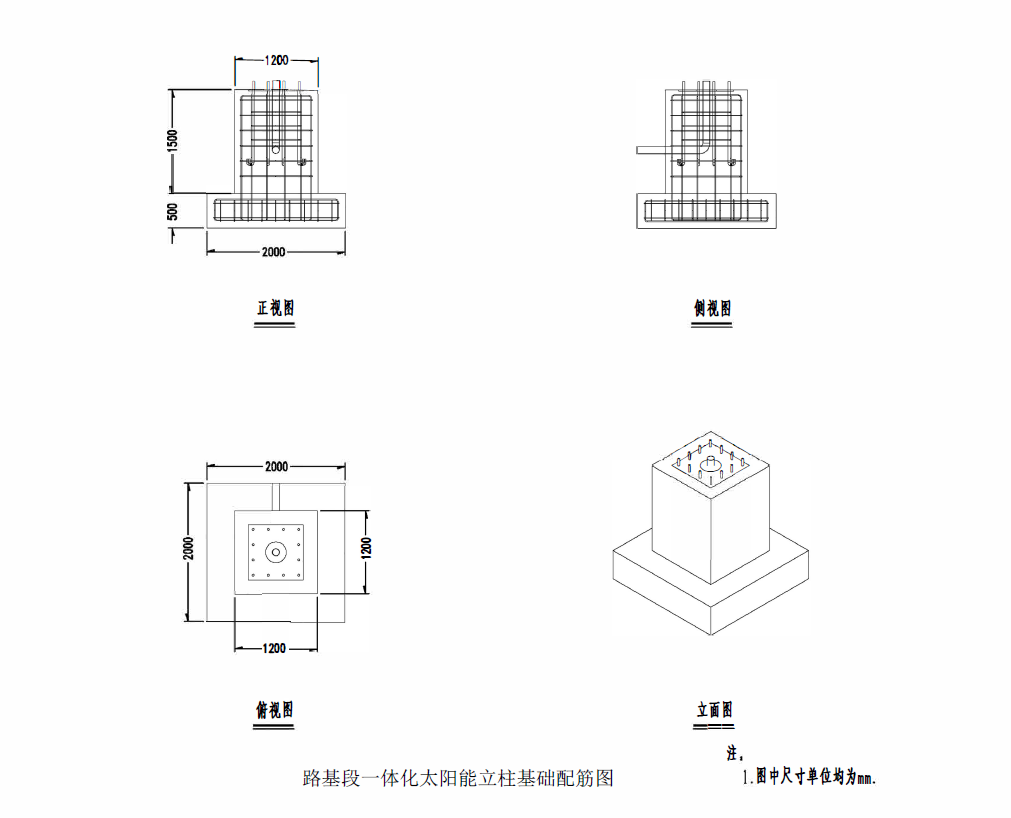

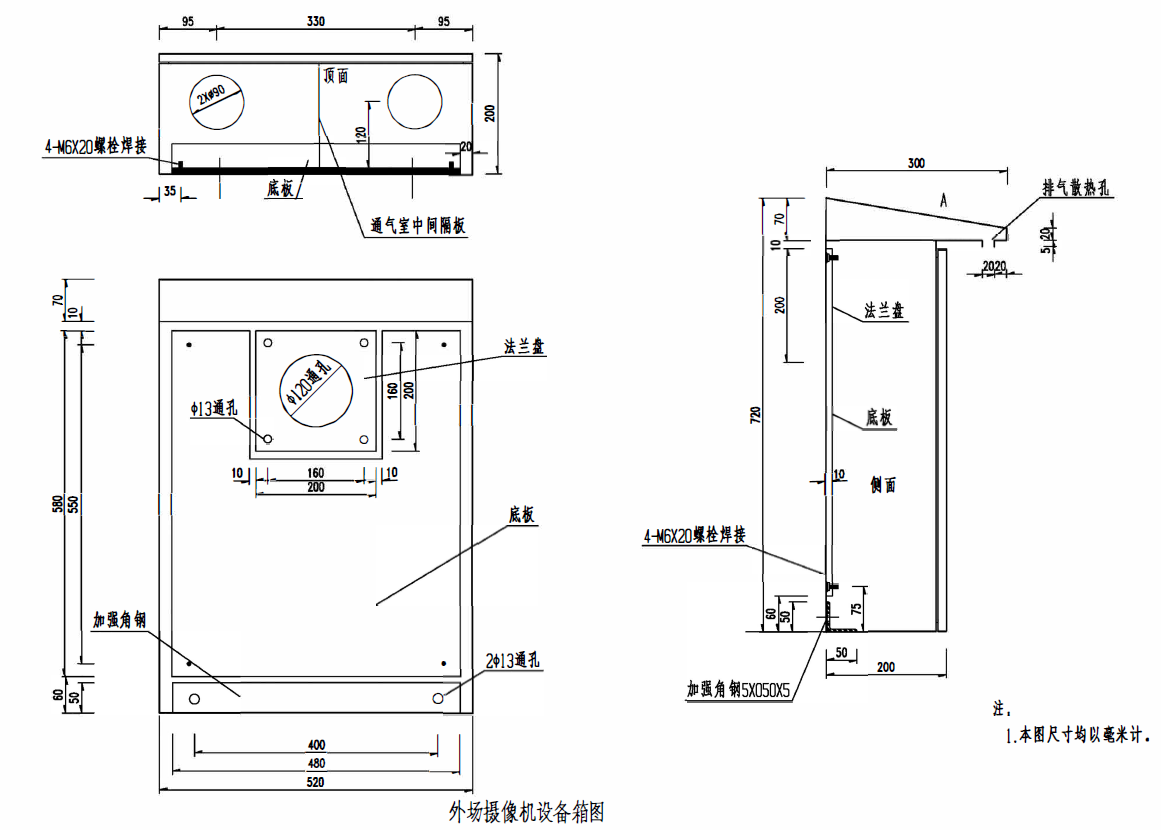

外场设备基础设置在路侧，具体尺寸及配筋见相应图纸，设备所需防雷接地与基础一并实

施。在施工前，应将基础设计图提交业主和监理审查，批准后再进行施工。

设备基础在实施过程中，必须考虑对原有通信管道的影响，尽量减少对通信管道的破坏，

并对其做好保护。基础在与人、手孔连接时，应注意接口处的密封，避免有水渗入人、手孔。基

础施工要求如下：

基础采用明挖法施工，基底应先整平、夯实，控制好标高。施工完毕，基础应分层回填夯

实。

②基础采用 25 号混凝土现场浇注，基础顶面应预埋 45#钢地脚螺栓，地脚下面为标准弯

钩，法兰盘为 Q235 钢制作。

③ 在浇注混凝土时，注意使底座法兰盘与基础对中，并将其嵌进基础，其上表面与基础

顶面齐平，同时保持其顶面水平，顶面预埋的地脚螺栓与其保持垂直。

④ 除钢筋外的所有钢构件都采用热浸镀锌处理。

⑤ 外场设备尽量采用联合接地，电阻不大于1W。若无法实现联合接地可采用分开接地，

并满足：防雷接地电阻不大于10W，保护接地电阻不大于4W。

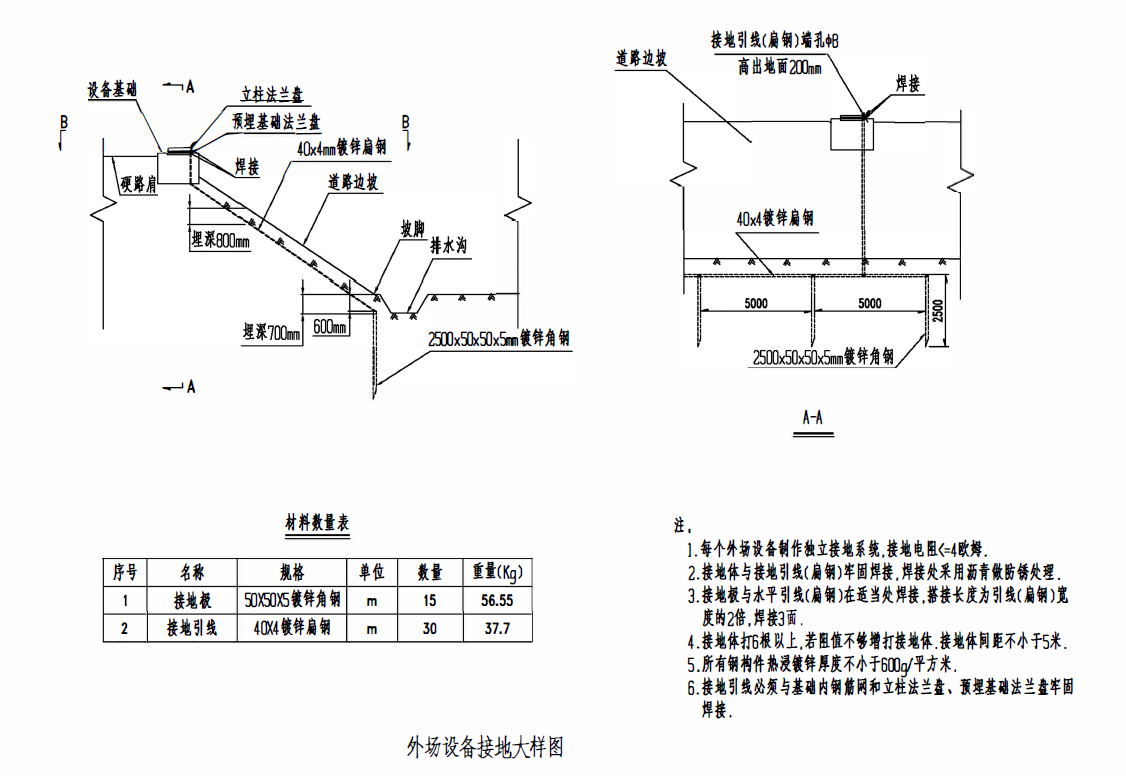

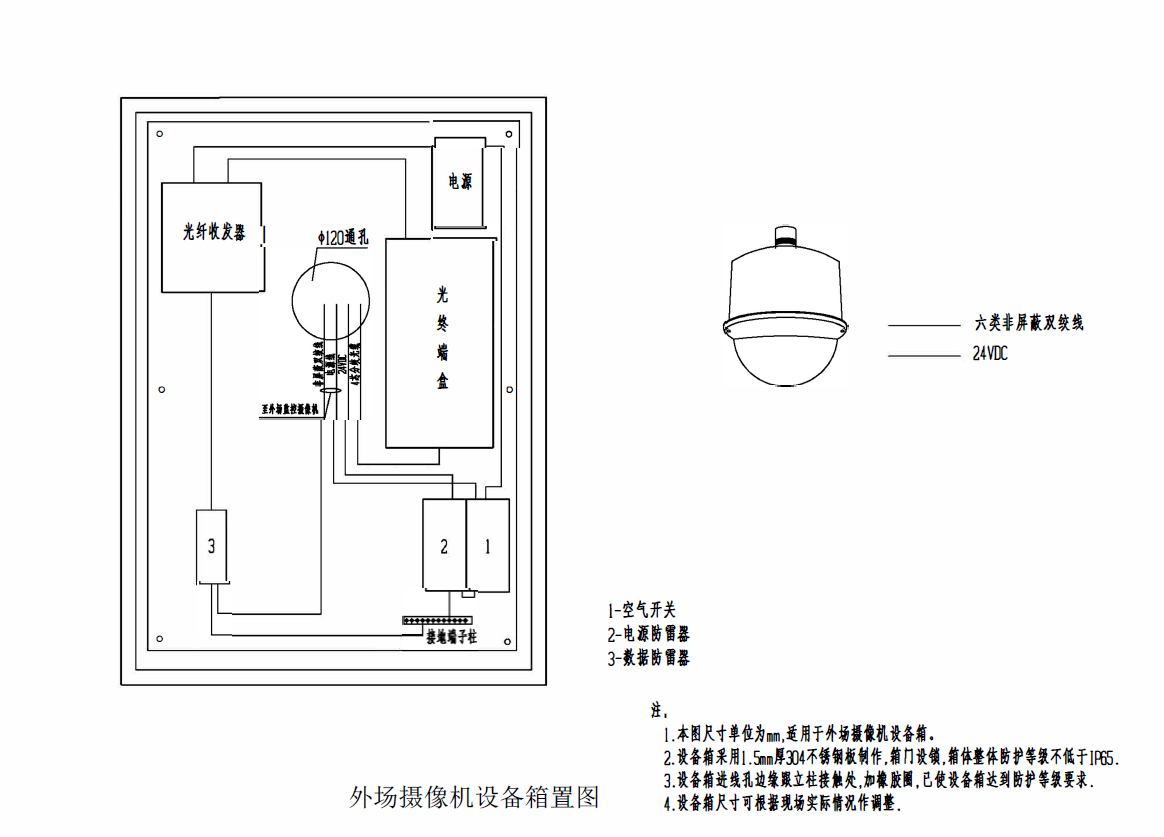

防雷接地系统：

在外场配电箱及监控外场设备的电源进线口加装电源避雷器；

在外场设备以太网端口进线前加装以太网信号避雷器；

外场设备防雷接地应满足《电气装置安装工程接地装置施工及验收规范》
