风光互补发电系统解决方案
文章出处：未知 人气：发表时间：2020-01-02
| 物资名称 | 计量单位 | 采购 数量 | 招标参数 |
| 固定监控系统 | |||
| 超远程多波段伺服转台摄像机 | 套 | 3 | 1.整机 (1)具有可见光、近红外激光照明、远红外热成像三种光波段摄像功能。 (2)★支持作为细节跟踪摄像机，与下述的全景高清摄像机形成全景-细节画面联动。 (3)▲作用距离： ①可见光：在大气能见度≥60 km、空气湿度≤30％、目标反射率≥75％时：对单兵（1.8×0.5 m），探测距离≥15 km，识别距离≥7.5 km；对车辆（4.6×2.3 m），探测距离≥22 km，识别距离≥14 km；对直10直升机（14×11 m），探测距离≥45 km，识别距离≥20 km；对直18直升机（23×19 m），探测距离≥50 km，识别距离≥28 km。 ②热成像：在大气能见度≥50 km、空气湿度≤30％、目标与背景温差≥5 K时，对单兵（1.8×0.5 m），探测距离≥6 km，识别距离≥2.4 km；对车辆(4.6×2.3 m)，探测距离≥15 km，识别距离≥5 km；对直10直升机（14×11 m），探测距离≥35 km，识别距离≥15 km；对直18直升机（23×19 m），探测距离≥45 km，识别距离≥18 km。 (4)★结构形式：上下分体式结构。 (5)▲视频编码格式：支持H.265、H.254等常用编码。 (6)▲协议：支持ONVIF、GB/T28181、RTSP、TCP/IP、HTTP。 (7)接口：RJ-45网口，航空防水插头。 (8)▲防雷击浪涌：电源≥4000 V，信号≥2000 V； 防尘防水：≥IP66；抗冲击：≥15 g；抗震：≥0.2 g。 2.可见光、近红外摄像机 (1)传感器：像素≥200万，尺寸≥1/1.8英寸，自动彩转黑。 (2)摄像画面：分辨率：≥1920×1080p。 (3)★最低照度：彩色：≤0.001 lux；黑白：≤0.0001 lux。 (4)▲镜头焦距：广角端：≤17 mm；长焦端：≥1000 mm； 光学连续变焦倍数：≥60。 (5)图像增强：光学透雾、强光抑制、防红外过曝。 3.远红外热成像仪 (1)探测器类型：非制冷型焦平面阵列氧化钒探测器。 (2)▲热成像画面：分辨率：≥640×512，像元17 μm。 (3)▲灵敏度NETD：≤20 mK @ F/1.0、25℃。 (4)可探测的红外线波长范围：8～12 μm。 (5)★镜头焦距：广角端：≤21 mm；长焦端：≥210 mm； 光学连续变焦倍数：≥10。 (6)图像增强：SDE数字细节增强功能。 4.近红外激光照明器 (1)波长：800～810 nm。 (2)▲功率：≥15 W。 (3)▲照明：角度：1°～20°，匀化处理；距离：≥3 km。 5.伺服跟踪转台 (1)▲转动性能： 角度范围：水平：0°～360°；垂直：-45°～＋90°。 最大速度：水平：≥80°/s。；垂直：≥60°/s。 最大加速度：水平：≥120°/s2。；垂直：≥120°/s2 (2)定位精度：≤0.02°。 (3)★传动方式：伺服力矩电机直驱。 |
| 红外夜视网络球机 | 套 | 20 | 1.整机 (1)★支持作为细节追踪摄像机，与下述的全景摄像机形成全景-细节画面联动。 (2)▲防尘防水：≥IP67，支持智能雨刷，自动感应雨水。 (3)▲视频编码格式：支持H.265、H.254等常用编码。 (4)▲协议：支持ONVIF、GB/T28181、RTSP、TCP/IP、HTTP。 (5)工作环境：温度：-25°～55°；湿度：≤90％。 (6)数据口：RJ-45，带宽自适应10～100 Mbps。 (7)控制口：RS-485，支持PELCO-P、PELCO-D等协议。 (8)▲支持不小于7路报警输入，2路报警输出；支持不小于1路音频输入和输出接口；支持不小于512 GB SD卡。 2.摄像功能 (1)▲传感器：多传感器架构，内置GPU芯片，像素≥400万，靶面尺寸≥1/1.8英寸。 (2)▲具有双路视频融合功能，可分别输出黑白及彩色图像，并对视频图像进行融合输出。 (3)▲摄像分辨率：≥2560×1440p @ 25 fps、50 Hz。 (4)★最低照度：彩色：≤0.0005 lux @ F/1.5； 黑白：≤0.0001 lux @ F/1.5； 黑白：0 lux @ 红外照明。 (5)▲图像增强：动态范围不小于120 dB、光学透雾、强光抑制、黑光全彩、智能红外补光、断网续传、多码流技术。 (6)红外照明距离：≥250 m。 (7)▲镜头焦距：广角端：≤6 mm；长焦端：≥206 mm， 光学变焦倍数：≥35。 (8)支持快速聚焦功能，当设备对监控区域内的行人人脸进行跟踪录像，录像通过单帧回放时应能保持每帧画面清晰稳定。 (9)▲可抓拍距设备100米处的人脸，可抓拍距设备150米处的人体及车辆。 (10)▲光学透雾：具有三种滤光片，在白天、夜晚及有雾情况下可自动切换不同的滤光片进行成像，透过率≥95％。 3.云台 (1)转动范围：水平：0°～360°；垂直：-20°～90°。 (2)转动速度：水平键控：0.1°/s～210°/s； 水平预置点：≥280°/s； 垂直键控：0.1°/s～150°/s； 垂直预置点：≥250°/s。 |
| 全景高清摄像机 | 台 | 23 | (1)▲类型：多传感器拼接型，总像素≥3200万。 (2)视场角：水平≥180°，垂直≥95°。 (3)▲最低照度：彩色：≤0.005 lux @ F/2.0； 黑白：≤0.0008 lux @ F/2.0。 (4)视频编码格式：支持H.265、H.254等常用编码。 (5)▲码流输出：支持全景＋ePTZ、全景图像、原始图像、全景分割4种码流输出模式。 (6)▲分辨率： 全景图像模式下，主码流：≥8160×3616 @ 25 fps； 原始图像模式下，4种码流：≥3840×2160 @ 25 fps； 全景分割模式下，4种码流：≥2032×3616 @ 25 fps。 |
| 全景高速球机 | 台 | 3 | 1.整机 (1)★类型：一体式，由全景摄像机＋细节跟踪高速球机组成，内置GPU芯片。 (2)▲联动功能：全景画面中检测到且框出移动目标至智能球型摄像机开始转动的时间小于0.3 s；产品支持定位联动功能，可自动或手动标定辅视频图像及主视频图像，使通过客户端软件或IE浏览器在辅视频图像中点击或框选任意区域后，在主视频图像旋转角度范围允许的条件下，可将该区域处于主视频图像中央；可进行框选显示设置，可对正在跟踪的目标及其他移动目标分别进行不同颜色的框选显示，并可通过客户端软件或IE浏览器设置是否对检测到的移动目标进行框选显示。 (3)监控功能：支持区域入侵、越界入侵、徘徊、物品遗留、物品移除、音频异常、人员聚集、快速移动、进入区域、离开区域，并联动报警。 (4)图像拼接：可输出1路主视频图像和多路辅视频图像。可将多路辅视频图像进行无缝拼接，实现360°拼接画面显示，并抓拍拼接后的图像。 (5)▲图像分辨率： 主视频图像：≥1920×1080p @ 60 fps，不低于1100线； 辅视频图像：≥4096×1800p @ 30 fps。 (6)视频编码格式：支持H.265、H.254等常用编码。 (7)通信接口：RJ-45，10M/100M/1000M自适应网口≥1个， 100M/1000M自适应光口≥1个。 (8)▲通信传输性能：网络传输能力满足发送2000个数据包，重复测试3次，无丢包，具备较强的网络自适应能力；在丢包率为25％的网络环境下，仍可正常显示监视画面。 (9)防护等级：防水防尘：≥IP66；防浪涌：≥15 KV。 (10)工作环境：温度：-40℃～70℃；湿度≤90％。 (11)透雾功能：当检测到雾的浓度达到设定的阈值时，可自动在算法透雾和光学透雾之间进行切换；具有三种滤光片，在白天、夜晚及有雾情况下可自动切换不同的滤光片进行成像；三片滤光片透过率均不小于95％。 (12)目标跟踪：支持自动跟踪、手动跟踪、混合跟踪功能，在辅视频图像中跟踪目标的灵敏度及时间可设。 2.全景摄像机（拍摄主视频图像） (1)传感器：多传感器结构，总像素：≥200万； 尺寸：≥1/1.8英寸。 (2)视场角：水平：360°；垂直：≥80°。 3.细节跟踪高速球机（拍摄辅视频图像） (1)传感器：像素≥200万，尺寸：≥1/2.8英寸。 (2)▲最低照度：彩色：≤0.0003 lux @ F/2.0； 黑白：≤0.0002 lux @ F/2.0； 黑白：0 lux @ 红外照明。 (3)▲镜头焦距：广角端≤6.6 mm，长焦端≥330 mm， 光学连续变焦倍数≥53。 (4)红外照明距离：≥200 m。 (5)图像增强：120 dB动态范围、光学透雾、强光抑制、 电子防抖、智能红外补光。 (6)▲镜头转动： 范围：水平：360°；垂直：-15°～90°。 速度：水平键控：≥800°/s； 垂直键控：≥200°/s。 定位精度：≤0.1°。 预置：预置位：≥500个，巡航扫描路线：≥32条， 每条巡航路径预置点：≥16个。 |
| 监控铁塔 | 座 | 2 | 1.基本结构：四边形角钢塔，带攀登爬梯、监控平台。 2.塔身规格：高度：30 m；重量：≥7000 kg；塔根开：≥5 m。 3.材质：Q235B、Q345B，热镀锌防腐处理。 4.监控平台：走道净宽：≥600 mm；栏杆高度：≥1.1 m。 5.平台负载：≥200 kg，负载不包括钢结构主材、螺栓、节点板、避雷针等永久载荷和风荷载、地震作用、雪荷载、裹冰荷载、人员上塔安装检修等可变载荷，需考虑安装风光互补发电系统的负载。 6.爬梯：步距≤300 mm，宽度≥500 mm，长度≥110 mm。 7.▲防护：抗风8级，抗震7级，防雷，防水IP55，防锈。 8.设计使用寿命：≥50年。 9.铁塔整体防雷地阻：≤1 Ω。 10.支持挂接通信基站天线。 11.▲配套设施：可使用面积不小于6 ㎡的砖混设备间，层数1层，建筑高度不小于3.5 m；单门，门宽不小于90 cm，门高大于2 m，安装必要的通风窗、馈线窗；设计使用年限为30年，耐火等级二级，火灾危险等级为丙级，7级抗震设防；屋面防水等级为Ⅱ级；屋顶为上人屋顶（平顶）；内外墙涂白，地板铺设防静电地板，可不吊顶；设备间含1套综合机柜（600×600×2000 mm）、1套三相防雷器、1套交流配电柜以及相应的塑钢管线槽。 12.设备间的设备地阻：≤1 Ω，与铁塔整体防雷地阻分开。 13.铁塔建设地基必须经过地质勘测，并提供勘测报告。 14.铁塔建设必须由有相关资质的机构提供详细设计图。 15.报价含铁塔设计费、运杂费、安装费、配件费、辅材费；监控设备、风光发电设备的安装费、配件费、辅材费。 |
| 监控杆 | 根 | 20 | 1.基本结构：八角立杆、L型支臂、连接法兰、安装法兰、预埋钢结构。 2.材料：低硅低碳高强度Q235，热镀锌防腐处理。 3.▲规格：杆高：8 m；横臂长：1.5 m；上径：180 mm； 下径：320 mm；杆壁厚：6.0 mm；底部法兰厚：≥14 mm。 4.预埋走线管道：管径：≥40 mm，转弯半径：≥200 mm， 用于窨井与监控杆间的走线。 5.整体防护：抗风8级，抗震6级，防雷，防水IP55，防锈防腐蚀。 6.附属设施：配电箱，防水IP65。 |

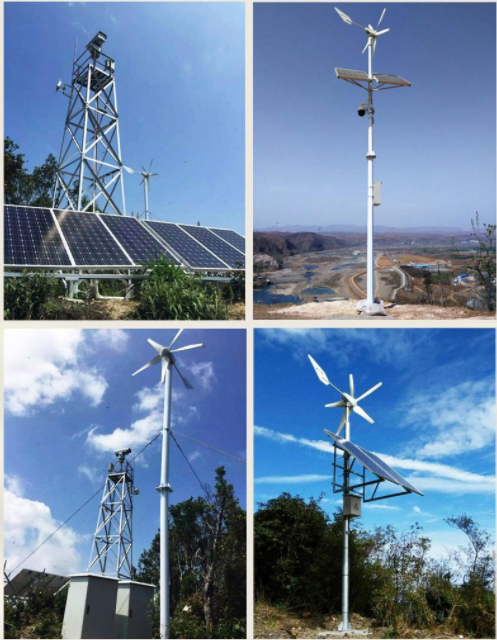

| 风光互补发电系统 | 套 | 25 | 1.系统总体要求 (1)▲稳定输出功率： a.用于超远程多波段伺服转台摄像机供电，≥450 W。 b.用于红外夜视网络球机供电，≥250 W。 (2)★稳定供电时长：全天候，7×24 h，不间断。 (3)输出电压：12 V、24 V、36 V，可调节。 (4)防护：抗雷、雨、风、冰雹，防火、防震抗震。 (5)安全要求：设计符合GB/T29544-2013《离网型风光互补发电系统安全要求》。 (6)▲具有远程监视、控制功能。 (7)★太阳能电池板、控制器和电池为同一生产商品牌，提供省级以上太阳能供电系统检测报告。 2.太阳能电池板 (1)单块组件峰值功率：≥250 Wp。 (2)组件总功率：与系统总体功率需求匹配。 (3)使用寿命：≥20年。 3.蓄电池 (1)单体容量：≥12 V/200 Ah。 (2)总容量：与系统总体功率需求匹配。 (3)低温工作性能：-30℃条件下，充放电效率≥80％。 (4)高温工作性能：60℃条件下，充放电效率≥95％。 (5)蓄电池应采取恒温保暖和防冻措施。 4.电源控制器 (1)支持手动设置与远程设置蓄电池的充、放电电压。 (2)蓄电池过充、过放、输出过载、过压、温度过高等保护功能。 (3)具有防雷，防静电，防电磁干扰等功能。 5.蓄电池保温箱 (1)箱体采用1.2 mm冷轧钢板，坚固耐用。 (2)箱内保温层厚5 mm，在-40～40℃条件下，能确保48小时内温度保持在0～30℃。 (3)保温箱底部有橡胶衬板。 (4)柜体内、外表面均经酸洗、磷化后进行喷塑处理。 6.远程监控软件功能 (1)远程实时检测多台控制器的阵列电压、阵列电流、蓄电池电压、蓄电池温度、蓄电池剩余量、负载电流参数值。 (2)远程设置多台控制器参数。 (3)故障报警。 7.风力发电机 (1)风叶材质：碳纤维、EPP聚丙烯等。 (2)额定功率：≥400 W。 (3)额定电压：12 V DC、24 V DC可调节。 (4)启动风速：≤2 m/s。 (5)安全风速：≥50 m/s。 (6)刹车系统：机械式刹车或电磁制动。 (7)使用寿命：≥10年。 (8)防护：各部件连接口采取防沙尘、水、盐雾的密封处理。 8.配套设施 (1)降压模块、配电箱、电池板支架、地埋箱、防雷模块等。 (2)配电箱防水等级：IP55。 |
| 产品资料需求 | |
| 报价单 | |
| 监控铁塔 | 铁塔建设地基必须经过地质勘测，并提供勘测报告 |
| 铁塔建设必须由有相关资质的机构提供详细设计图 | |
| 风光互补发电系统 | ★太阳能电池板、控制器和电池为同一生产商品牌，提供省级以上太阳能供电系统检测报告 |
| 所有产品 | 国家认证的第三方机构出具的投标产品的测试报告 |
| 技术参数以检测报告、网上公示的技术参数、公开发布的彩页和说明书等为依据，没有依据的不得判定技术指标符合要求 | |
| 发明专利证书 | |
| 生产企业参与制定与投标产品相关的国际、国家、行业标准的，提供证明材料(需提供标准级别、标准号、颁布年月和标准归口单位) | |
| 上市公司相关证明材料 | |
| 高新技术企业认证证书 | |
| 厂家授权书 | |
