遥测终端机（RTU）

1、使⽤NB-IOT通信技术,⽀持DRX/PSM⼯作⽅式,⽀持最新 Release4标准:⽀持4G/5G通信传输接⼝:⽀持双通道模式

2、具有RS485、RS232、模拟量接⼝,不少于两路;⽀持⼯业相机,⽀持图像传输控制

3、具有OLED显⽰屏,可显⽰采集到的实时数据和⼯作状态

4、内置看⻔狗,防死机设置,保障终端⻓期可靠运⾏:能存储5年以上的⽔⾬情数据,固态存储器容量应不⼩于冬端机32MB

5、⽀持电压、电流、充电功率、温度等多种⼯况参数采集上报,动态功耗控制,在⽆⽇照情况下,能正常⼯作30天以上；

6、WiFi蓝⽛配置接⼝,⽀持20⽶内设备⽆线调试与下载数据；

7、直流12V供电,适⽤电压范围:9V-30V:具有过流、过压、过充、反极性⾃动保护；

8、防⽔,防雷、防潮:⼯作温度:-20-+70℃,⼯作湿度≤95%；

9、含机柜

雨量传感器

1、可测降⽔强度0-4mm/min；

2、分辨率0.2mm；

3、采⽤微功耗设计,能够⻓期稳定可靠⼯作；

4、持机电流:<16uA

5、⼯作温度:-25℃-55℃

6、防护等级:IP65

7、供电电压:DC6-12V;

超声波水位传感器

1、量程:0-20m

2、分辨率:1mm

3、精度:1-5cm

4、⼯作温度:-20℃~70℃

5、防护等级:IP67

6、供电电压:DC6V-24V；

工业视频摄像头

1、⼯业级摄像头、≥300万像素:1920×1080⾼清视频:CMOS⾼灵敏度图像传感器,满⾜星光监控需求

2、≥30倍光学变倍,16倍数码变焦,⾃动聚焦

3、⾃动翻转:⽔平范围:360°;垂直范围:-15°-90°

4、⽀持H.265,H.264、MPG等视频格式,⽀持远程监控；

5、⽀持预置位拍摄功能,图像不低于分辨率1920×1080像素;⽀持预置位巡航抓拍功能；

6、内置RJ45⽹⼝,⽀持10M/100M⽹络数据；

7、⽀持最⼤128G的 Micro SD/SDHC/SDXC卡存储；

8、⽀持SDK、ONVF、CG1、PSA、GB/28181协议接⼊；

9、防雷、防浪涌、防突波,IP67防护等级

10、供电电压:DC12V-DC24V

⽆线采集模块

1、⼯业级全⽹通4G⽆线通信设备:

2、配置2个100Mpbs⽹⼝,外接⽹络摄像机及⽹络设备；

3、⽀持VPN视频传输；

4、⽀持远程控制；

5、⽀持摄像机电源管理,电池、电量、电流及监控采集及上报；

6、⼯作温度：-20℃-+70℃，,内置看⻔狗,⼯业级⾼可靠性；

7、供电电压：DC12V

避雷设施

1、防雷系统包括避雷针、引下线及接地地⽹。

2、天线、站房等位于避雷针 45°⻆以下的安全县内，地⽹接地电阻达到<10Ω指标。

3、信号线缆与 RTU 设备连接端安装信号避雷器。

4、有关避雷器主要技术指标如下：①信号避雷器Umin：12V，Umax：18V，应⽤：RS232，保护脚：1〜9 脚，最

⼤容通电流：340A，动作时间：<10ns，电容：<30pF。②同轴避雷器频率范围：DC500MHz，最⼤承受功率：

400W，电压驻波⽐：〈1.1VSNR，放电开始电压、电流、次数：DC350V±20%、500A、500 次以上，阻抗：50Ω，

反应时间：50ns，输⼊损耗：〈0.1dB。

太阳能板

1、使⽤效率较⾼的单晶硅太阳能板；

2、设计功率不得低于200W；

3、峰值功率电压:17.9V；

4、电流:≥5A；

5、11.1V过放保护；

6、开路电压:不低于21V；

32650磷酸铁锂电池

1、电池容量:不⼩于12V100AH:满⾜整个设备30天⼯作需求；

2、浮充电压:13.5V-13.8V；

3、安全性能:正使⽤下⽆电解液漏出,⽆电池膨胀及破裂；

4、放电性能:放电电压平稳,放电平台平缓

5、耐⼤电流性:完全充电状态的电池2CA放电5分钟或10CA放电5秒钟,⽆导电部分熔断,⽆外观变形。

带485通讯协议MPPT控制器

1、使⽤智能充电器,充电转换效率不得低于80%

2、充电电压不得低于20V

3、充电电流不得低于8A:

4、额定系统电压:12V

5、放电电流不得⼩于10A;

6、浮充电压:13.8V

7、应具有过流、过压、过充、反极性等⾃动保护功能

8、⾃带显⽰装置,便于查看电压、电流及⼯作状态

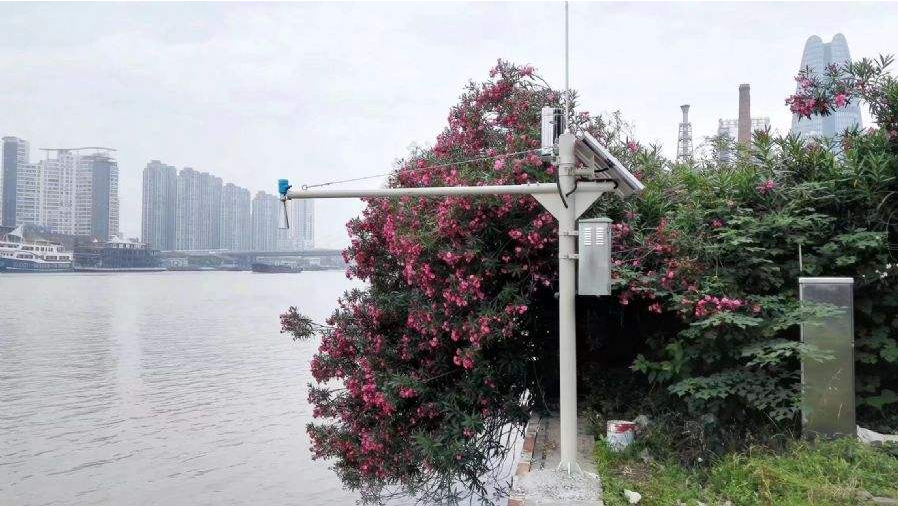

设备安装杆

（1）⽴杆⾼度6⽶

（2）悬臂⻓度1⽶横臂

（3）热镀锌喷塑防腐处理,壁厚≥4mm

(4）⽴杆⼝直径110mm

设备安装支架

1、摄像头监控杆，直径85mm-150mm，壁厚≧3mm，带地笼；

2、带太阳能⽀架、摄像头横杆、机柜⽀架、⾬量仪⽀架。

3、2m⽔位横杆，垂直控测⽔位。
