目录

1、设计依据............................................................................................................ 3

2、建设规范............................................................................................................ 3

3、项目需求............................................................................................................ 4

4、系统方案............................................................................................................ 5

5、注意事项............................................................................................................ 6

6、主要配置清单.................................................................................................... 7

1、设计依据

1.1、建设单位提供的技术资料、文件及设计委托书。

1.2、工程勘测资料。

1.3、有关法律、法规及规程

2、建设规范

本次项目的生产，制造、验收和交接试验依照国家标准及行业标准、国家标准及行业标准未提部分参考IEC 标准。

（1）《电化学储能系统接入配电网运行控制规范》NB/T 33014-2014

（2）《电化学储能技术接入配电网技术规定》NB/T 33015-2014

（3）《电池储能功率控制系统技术条件》NB/T 31016-2011

（4）《低压配电设计规范》GB 50045-2011

（5）《继电保护和安全自动装置技术规程》GB/T14285-2006

（6）《电力工程电缆设计规范》GB 50217-2007

（7）《交流电器装置的接地》DL/T621-1997

（8）《交流电气装置的接地设计规范》GB50065-2011

（9）《交流电气装置的过电压保护和绝缘配合》DL/T620-1997

（10）《电气装置安装工程接地装置施工及验收规范》GB 50169-2006

（11）《3kV～110kV 电网继电保护装置运行整定规程》DL/T584-2007

（12）《电测量及电能计量装置设计技术规程》DL/T 5137-2001

（13）《电力系统调度自动化设计技术规程》DL/T 5003-2005

（14）《电能质量公用电网谐波》GB/T 14549-93

（15）《电能质量三相电压不平衡》GB/T 15543-2008

（16）《电能质量电压波动和闪变》GB/T 12326-2008

（17）《民用建筑电气设计规范》JGJ16-2008

（18）《电能质量供电电压允许偏差》GB/T 12325-2003

（19）《电能质量电压波动和闪变》GB/T 12326-2008

（20）《电能质量公用电网谐波》GB/T 14549-1993

（21）《电能质量三相电压允许不平衡度》GB/T 15543-1995

（22）《电能质量电力系统频率允许偏差》GB/T 15945-1995

（23）《供配电系统设计规范》GB 50052-2009

（24）《低压配电设计规范》GB 50054-1995

（25）《电力工程电缆设计规范》GB 50217-2007

（26）《交流电气装置的接地》DL/T 621-1997

（27）《建筑物防雷设计规范》GB 50057-2010

（28）《建筑设计防火规范》GB 50016-2010

（29）《建筑结构荷载规范》GB 50009-2001

（30）《建筑抗震设计规范》GB 50011-2010

（31）《钢结构设计规范》GB 50017-2003

（32）《铝合金结构设计规范》GB 50429-2007

（33）《建筑钢结构焊程》JGJ 81-2002

（34）《冷弯薄壁型钢结构技术规范》GB 50018-2002

（35）《民用建筑太阳能光伏系统应用技术规范》JGJ 203-2010

（36）《光伏系统并网技术要求》GB/T 19939-2005

（37）《光伏发电站设计规范》GB 50797-2012

（38）《地面用光伏（PV）发电系统概述和导则》GB/T 18479-2001

（39）《光伏发电站设计规范》GB 50797-2012

3、项目需求

东北地区全年平均可发电日照全年1400h。平均每天可足功率发电日照为3.83h，考虑充电损耗和逆变损耗，冬季温度日照等情况，平均每天保守取值为2.5-3 小时。

5

光伏系统容量约15kW，电池容量约76.8kW，日发电量37.5kWh。运行逻辑是：

（1）离网运行。

（2）市电正常，光伏系统处于储能状态。

（3）市电故障，光伏系统作为备用电源投入运行，供电时间满负荷时持续供电约4 小时。

4、系统方案

4.1 系统构成

采用48 块330Wp 单晶组件，共15.8kWp，做成16S3P 接入1 台4 路的光伏直流汇流箱。汇流箱只接3 路，其余备用。光伏支架采用热镀锌/铝合金安装支架，根据现场安装环境选择。太阳能供电系统由太阳能电池组件、太阳能控制器、蓄电池（组）组、逆变器构成。

（一）太阳能电池组件：太阳能电池组件是太阳能供电系统中的核心部分，也是太阳能供电系统中价值最高的部分。其作用是将太阳的辐射能量转换为电能，或送往蓄电池中存储起来，或推动负载工作。太阳能电池组件的

质量和成本将直接决定整个系统的质量和成本。

（二）太阳能控制器：太阳能控制器的作用是控制整个系统的工作状态，并对蓄电池起到过充电保护、过放电保护的作用。在温差较大的地方，合格的控制器还应具备温度补偿的功能。其他附加功能如光控开关、时控开关都应当是控制器的可选项。

（三）蓄电池：采用胶体电池。其作用是在有光照时将太阳能电池组件所供出的电能储存起来，到需要的时候再释放出来。本工程蓄电池配置32块200AH 胶体蓄电池，可存储电量约为64kW·h。

（四）逆变器：采用直流384 系统，经正弦波工频逆变器（30KVA） 逆变为380V 交流用电。

五）辅材：如太阳能板支架、光伏线缆、光伏链接插头等

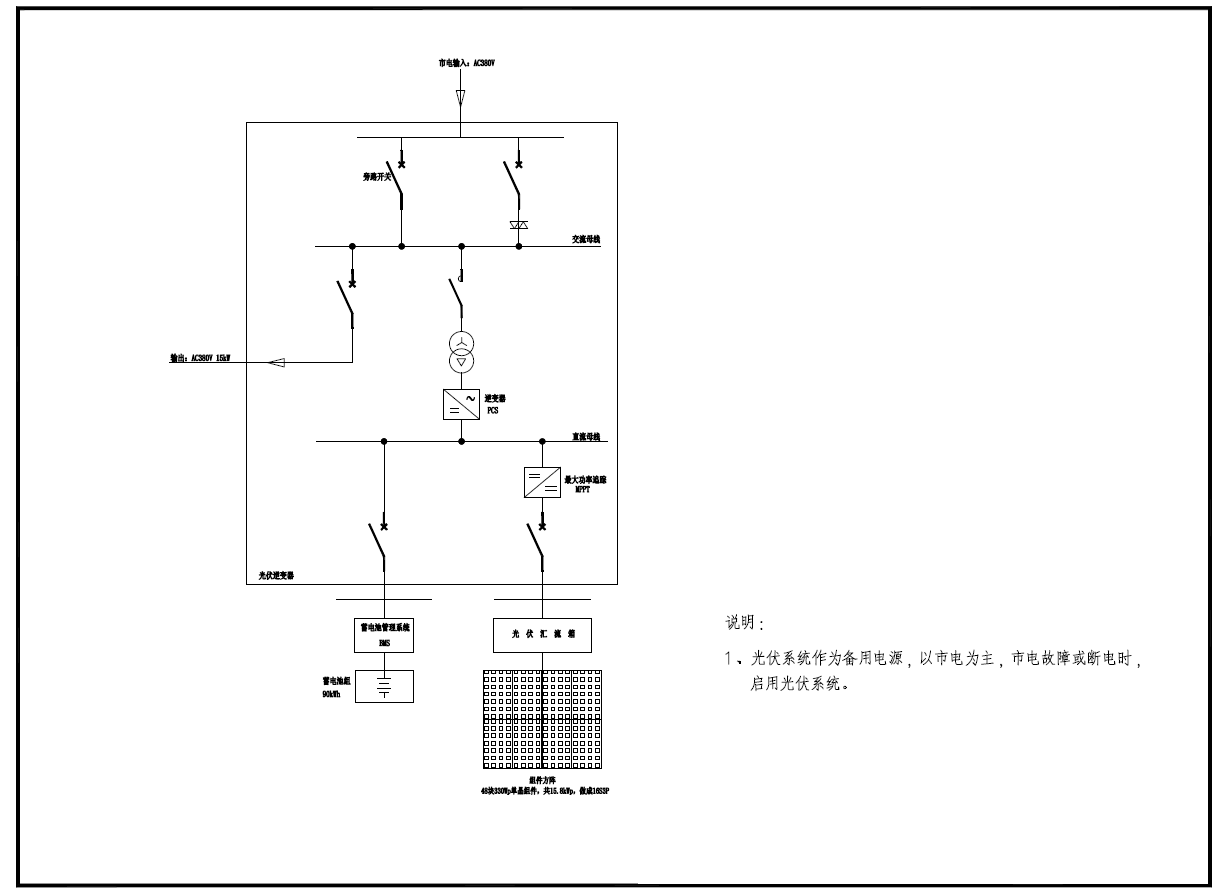

原理图如下：

4.2 消防系统

依托于建筑内消防系统。

5、注意事项

5.1 光伏系统在实施前，需根据当地太阳能资源及环境条件核算光伏系统指标。

5.2 光伏系统施工前，需结合厂家设备资料核实系统结构及安装方式。

6、主要配置清单

序号物料名称规格型号数量单位备注

1 室外部分

1.1 光伏组件YDM-330 单晶330Wp 48 块共15.8kWp，做成16S3P

1.2 组件压块102 块

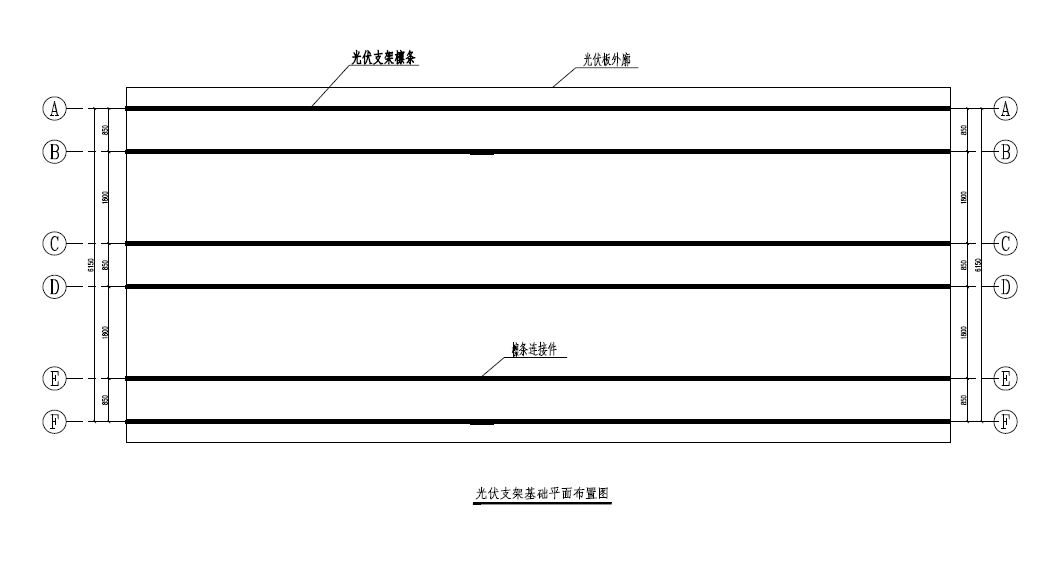

1.3 光伏支架热镀锌/铝合金1 套包含导轨、夹具、连接器等所有安装部件

1.4 光伏专用电缆PV1-F 1×4mm2 130 米具体长度根据现场情况而定直流线缆BVR-25mm² 150 米

1.5 光伏快速链接器配套12 套

1.6 光伏直流汇流箱4-1 1 台含防雷模块，只接3 路，剩余预留

2 室内部分

2.1 充电智能控制器MPPT-380V-60A 1 台

2.2 正弦波工频逆变器30KVA+市电互补1 台

2.3 免维护胶体蓄电池12V 200AH 32 块

2.4 蓄电池柜A16-200（含空开） 2 套

2.5 蓄电池链接线配套50 根

3 结构部分

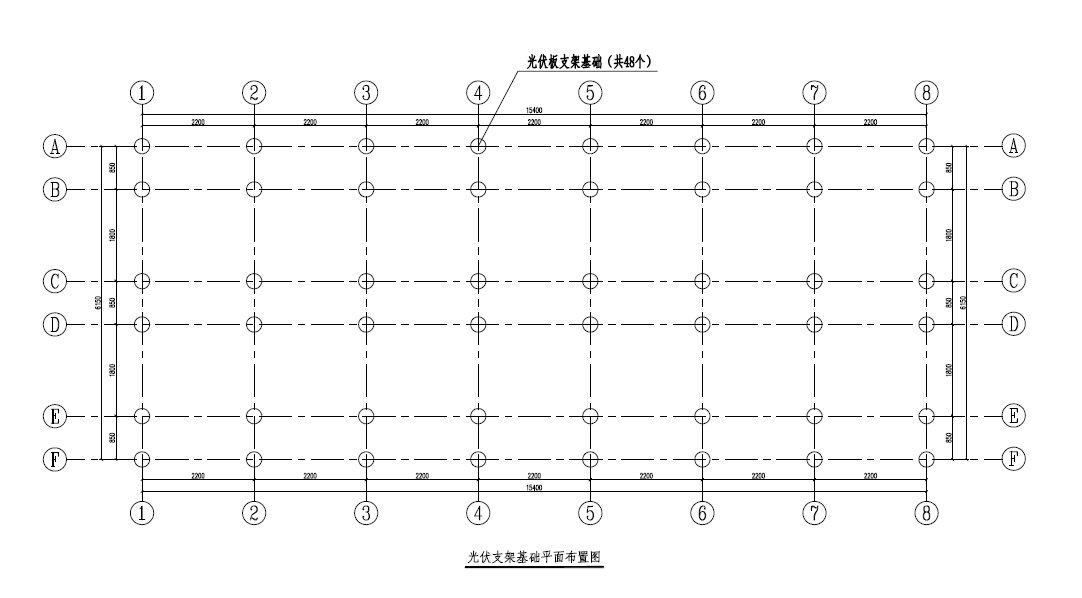

3.1 预制混凝土基础φ300×300 个48

3.2 预埋螺栓φ12 L=360 个96

3.3 热镀锌扁钢-40×4 米240

3.4 热镀锌角钢∠50×50×2，L=2500 根12

说明：

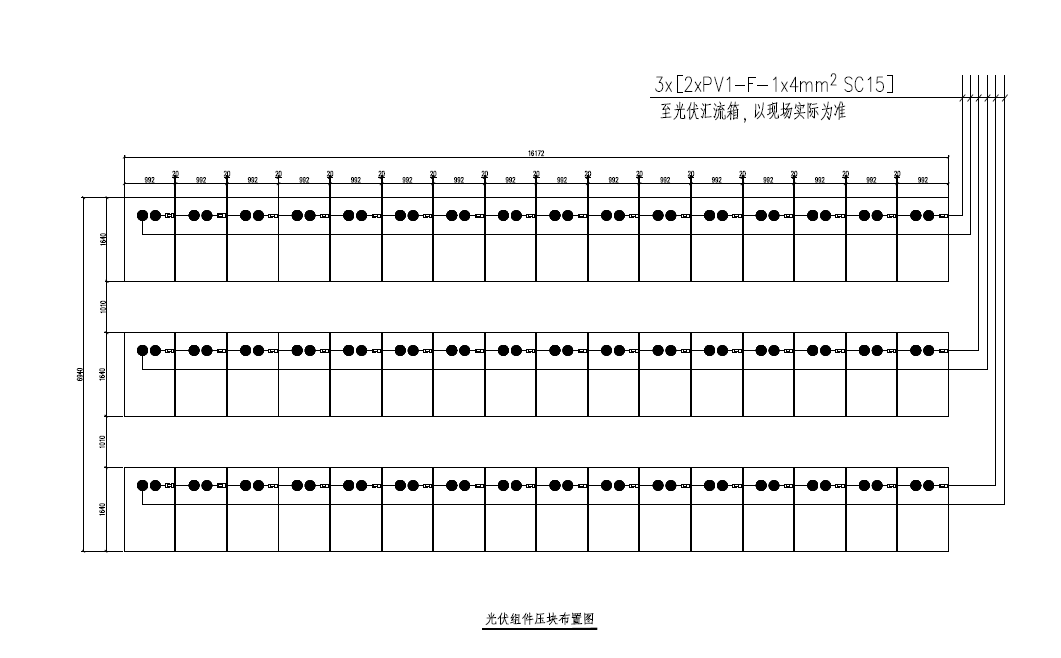

1、工程15kW离网式光伏系统采用330Wp单晶光伏板共48块，采用16S3P模式。

2、系统装机容量15.8kW.

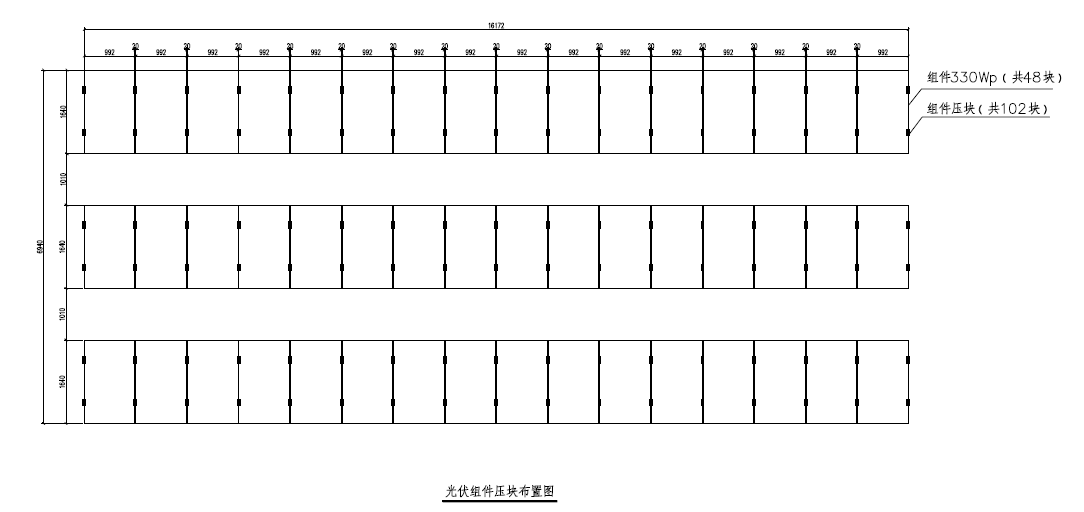

3、光伏板组件采用分组布置，分为三组，每组16块光伏板。

4、光伏板安装区域地面需平整。

说明：

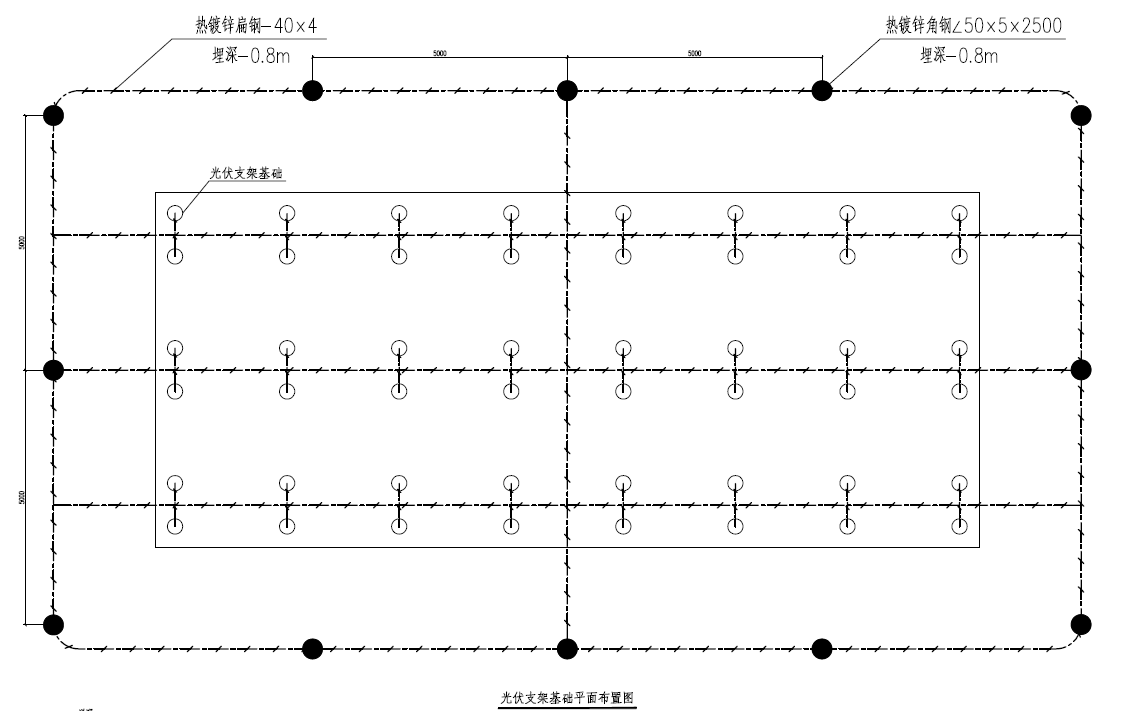

1、光伏组件安装区域设置环形接地装置，接地极采用L50×5×2500热镀锌角钢，接地干线及支线采用-40×4热镀锌扁钢。接地装置焊接连接，搭接长度不低于2D.

2、接地装置埋深-0.8m.接地电阻不大于4欧姆，实测达不到要求值时，可增设接地极，或采用局部换土、安装接地模块，设置降阻剂等方案。
