生态河道太阳能监控系统项目方案

文章出处:未知 人气:发表时间:2022-04-03


施工图设计说明

工程概况

1.1.工程名称:平顶山郏县水系连通及水美乡村建设试点县2022年

1.2.建设位置:平顶山市郏县

1.3.涉及河道总长约:130KM

二、设计依据:

2.1.《中华人民共和国网络安全法》(2017年6月1日施行)

2.2.《中华人民共和国河道管理条例》

2.3.

2.4.《视频安防监控系统工程设计规范》(GB50395-2007)

2.5,《信息技术开放系统互连网络层安全协议》(GB/T17963)

2.6.《水利视频监控系统技术规范》(SL515-2013)

2.7.《水利信息网命名及IP地址分配规定》(SL307)

2.8.《安全防范工程技术规范》(GB50348-2004)

2.9,《水利视频监控系统技术规范》(SL515-2013)

2.10.甲方提供的前期规划、建筑设计资料及相关设计资料(总平

面图及其它相关图纸)。

三、设计内容、范围:

3.1,河道前端工程及指挥中心设备。

四、设计技术说明:

4.1.本工程采用GCJ-02坐标和黄海高程。本图中所指标高均为完成

面标高(或尺寸)。

4.2.本工程设计中除标高以米(m)为单位外,其余尺寸均以毫米

(mm)为单位。

4.3.本工程设计中如无特殊指明,所示标高均为完成面标高,本设

计图中凡所指距地高度均指离开完成面高度。总平面图定位坐标与坐

标详表有细小出入时,应以坐标详表为准。

4.4.本工程各种材料做法标注顺序自上而下:垂直面上以施工先后

次序注写:水平面上按实际的上下层次注写。

4.5.设计选用新型产品时,其产品的质量和性能必须经过检测符合

国家标准后方可采用:并由生产厂家负责指导施工,以保证施工质量。

五、河道前端设计:

5.1.施工方应对整个设计范围内最终实施的河道前端工程的稳固

性的最终效果负责。施工方应于施工前对照相关施工图纸,仔细核实

施工点位情况,并将有疑问处提请设计师注意,以便在施工前解决此

类问题.

5.2.太阳能供电、太阳能电池、市电线路、光纤线路等的布置均

应结合现场实际情况,以节约投资,适宜施工为标准。

5.3.河道前端点位平面布置图为按照设计原则及选型设备性能为

基本,结合河道地势及河道范围布设。施工作业中,应根据实际情况

及时与设计沟通,避免出现视线遮挡影响后期使用效果。

5.4.河道前端预埋件深度原则上不低于大样图设计深度。

5.5,考虑前端最好效果,后期施工过程中,根据现场工况,调整

度工程河湖管护工程

《中华人民共和国防洪法》

最佳安装位置。

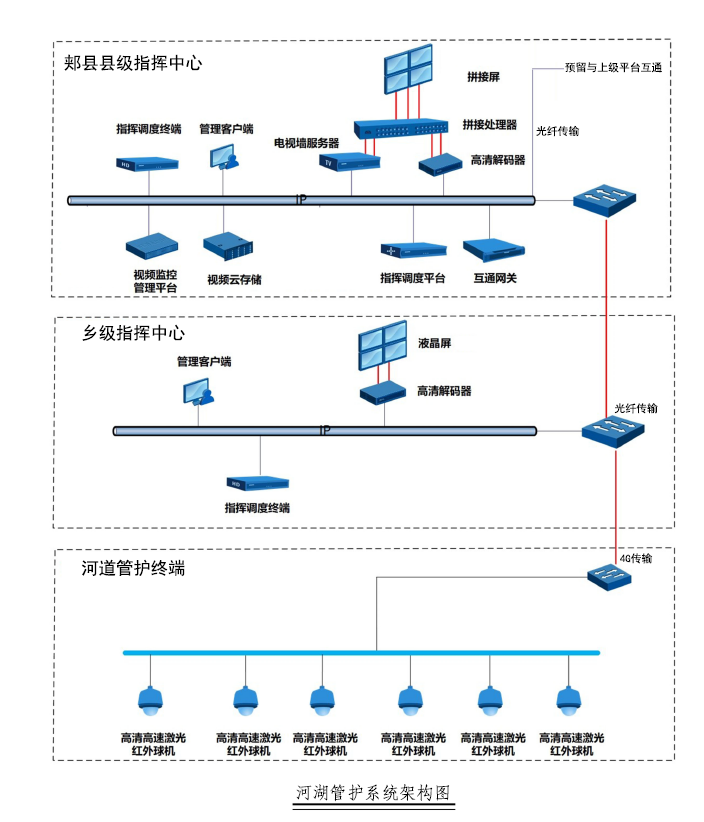

六、县区及乡镇中心系统设计:

6.1.县区指挥中心建设的拼接显示系统采用镀锌方管焊接支架,

最终需达到稳固为基础兼具美观,与墙面一体化装修。显示设备后预

留维修隔间,预留检修门应与墙面颜色保持一体,检修门出入方便。

6.2.市电线路、网络线路、数据线路等的布置均应结合现场实际

情况,以节约投资,适宜施工为标准。

6.3.中心设备放置地面应做防静电处理。

6.4,设备的质量和性能必须经过检测符合国家标准,并提供相关

监测报告及认证证书。

6.5.设备的安装走线合理,在设备安装调试过程中需与设计及厂

家及时沟通,尽量由厂家进行施工指导,以保证设备兼容性,稳定性

及施工质量,

6.6.乡镇中心的建设场地由乡镇提供,所提供场地大小应不小于

20平方米。施工方应做好场地内部必要的改造处理及设施布设,保证

各级中心间的网络互联。

七、施工要求:

7.1.凡本设计采用的涉及到设备大小、尺寸、性能、安全等方面的

信息,均需提前提供选用设备清单及产品图片,经甲方及设计单位审

核认可后方可采用。

7.2.施工时应按图施工,如有改变,需征得设计单位同意;如替换

河道前端设备预埋件基础处理方式等,必需取得甲方及设计方的最后

同意。

7.3.中心配套办公用品的选型,应根据场地内的实际情况,结合办

公区域的风格,由甲方协同,最终选定相应的配套设施。

7.4.涉及市电及网络取用,应结合当地供电及通讯部门,严格按照

当地政策规范取用。

7.5.前端涉及线路原则上按照架空原则布设,施工方根据实际情况

如需改变布设方式,需由甲方及设计方最终同意。

7.6.配电箱(柜)、通信设备机柜的安装设计应符合下列规定:

1、靠墙安装的配电柜、通信设备机柜底部安装应牢固,当底部安

装螺栓或焊接强度不够使,应将顶部与墙壁进行连接。

2、当配电柜、通信设备柜等靠墙安装时,根部应采用金属膨胀螺

栓或焊接的固定方式,几个柜并排安装时,将几个柜在重心位置连成

整体。

3、配电箱(柜)、通信设备机柜内的元器件之间采用软连接。

4、配电箱(柜)面上的仪表应采取防止滑动措施.

八、其它:

8.1.施工时应与其它相关专业图纸密切配合。

8.2.此工程中凡涉及到由专业公司订做及加工的金属结构件等必须

由专业公司提供二次深化图纸或者成品大样,必须结合设计师意见,

并由甲方同意后方可施工,

8.3.凡与施工有关而未说明之处,参见国家、地方标准图集施工,

或与设计单位协商解决。

8.4.本工程所选设备、材料必须具有国家级检测中心的检测合格证

书(3C认证);必须满足与产品相关的国家标准;

8.5.施工时,请注意当地行业要求,施工方应依据甲方或设计及行

业要求进行设备选型、安装及调试,并报设计方认可或备案。

8.6.招标所确定的设备规格、性能等技术指标,不应低于设计图纸

的要求。所有设备确定厂家后均需建设、施工、设计、监理四方进行

技术交底。

8.7.施工单位必须按照工程设计图纸和施工技术标准施工,不得

自修改工程设计,施工单位在施工过程中发现设计文件和图纸有差

错的,应当及时提出意见和建议。

8.8.本图为正式施工成果图,施工前施工方应认真审查图纸,经施

工图会审后,在确定各工种施工图无误且意见一致后,方可进行施工。


说明:

1、县级指挥中心场地位于郏县水利工程调度运行中心内,乡镇中心

的建设场地由乡镇提供,所提供场地大小应不小千20平方米.施工

方应做好场地内部必要的改造处理及设施布设,保证各级中心间的

网络互联。

2、设备的安装走线合理,在设备安装调试过程中需与设计及厂家及

时沟通,尽量由厂家进行施工指导,以保证设备兼容性,稳定性及

施工质最.

3、凡本设计采用的涉及到设备大小、尺寸、性能、安全等方面的

信息,均需提前提供选用设备清单及产品图片,经甲方及设计单位

审核认可后方可采用。

4、中心配套办公用品的选型,应根据场地内的实际情况,结合办公

区域的风格,山甲方协同,最终选定相应的配套设施.

5、施工方在施工过程中如发现设备兼容及其它问题,应及时与甲方

及设计方沟通反馈,不得私自更改设备选型及构架。


1、总像素≥200万像素;

2、最低照度至少为0.003Lux(彩色) ,

≥33倍光学变焦;

0.0003Lux(黑白) ; 支持

3、图像信噪比≥57dB, 图像水平中心分辨力≥1100TVL, 灰度

等级≥11级,应满足图像延时≤110ms;

4、支持H.265、H.264(Baseline/Main/High Profile) 编解码标

准;

5、音频编码格式应支持G.711、G.722、G726等音频编码标准,

支持音频AAC-LC编码格式, 最大采样率可设置为48kHZ, 支持

AEC回声消除、混音录像功能;

6、采用高效激光补光,照射距离≥700米;

7、支持3D数字降噪、透雾、强光抑制、电子防抖、智能红外等

图像增强功能;支持定时、报警抓拍图片功能;

8、可通过内置电子罗盘在电视画面上叠加样机镜头当前指向方

位及角度;

9、支持本地存储功能,支持SD卡热插拔,支持断网续传功能,

断网情况下,数据自动存储到本地SD卡,网络恢复后自动上

传;

10、支持区域入侵侦测、越界侦测、进入区域侦测、离开区域

侦测、人员聚集侦测、物品遗留侦测、物品拿取侦测、快速移

动、徘徊检测、音频异常侦测、移动侦测、视频遮挡侦测等智

能分析功能。

12、支持感兴趣区域增强编码,至少支持8块区域;隐私遮盖、

故障告警、日志、字符叠加、升级记忆功能、镜像、语音对讲

、报警输入/输出、远程管理功能;

13.支持雨刷功能,具备IP66以上防护等级:

网络、电源二合一防雷器

定制,立杆总高7000mm,壁厚4mm,外径下口170mm,上口

90mm;挑臂长800mm,外径76mm,壁厚3mm

基础尺寸1000*1000*1000mm,C25商砼浇筑,地笼高850mm

350*250*450(含抱筛),壁厚1.5mm,喷塑),配2P空开及3孔

、2孔通用5位插排(公牛),防水接头2套,侧下方百叶窗

接地碳板、10平方接地引线及接地设施

巾电及太阳能发电等取电的开挖、恢复、顶管等施上及

RVV 2*2.5电缆、穿线管、太阳能板、电池、电源控制器等及相

应有线或无线网络设备。

前端辅材电源线、网线、万向节等
