太阳能风光互补一体立杆CAD设计图纸

文章出处:未知 人气:发表时间:2022-04-27

安装要求对应图纸

1、立杆分为:“市电供电”和“风光互补供电”两种,高度为6300m.

2.杆件采用235优质钢材,整体熟等。表面喷塑处理(颜色由业主定).

3、立杆加装香针,高度500m,采用e20钢筋.

4.悬需水平方向向上挑1~2度、

5、摄像机视频、电缆线需由防护箱基础进入立杆、悬杆内,到达摄像机位量:

6、接地材料:50*50*5m角钢,40*4=热镀锌铁.

安装要求:

1、8级风下杆头抖动在-5~+5之间:12级风立杆及基础无损坏.

2、地脚增加接地体,使用角钢和热被

二铁深埋及焊接,焊接部位做防度防锈处理,要求接地电阻不大于40

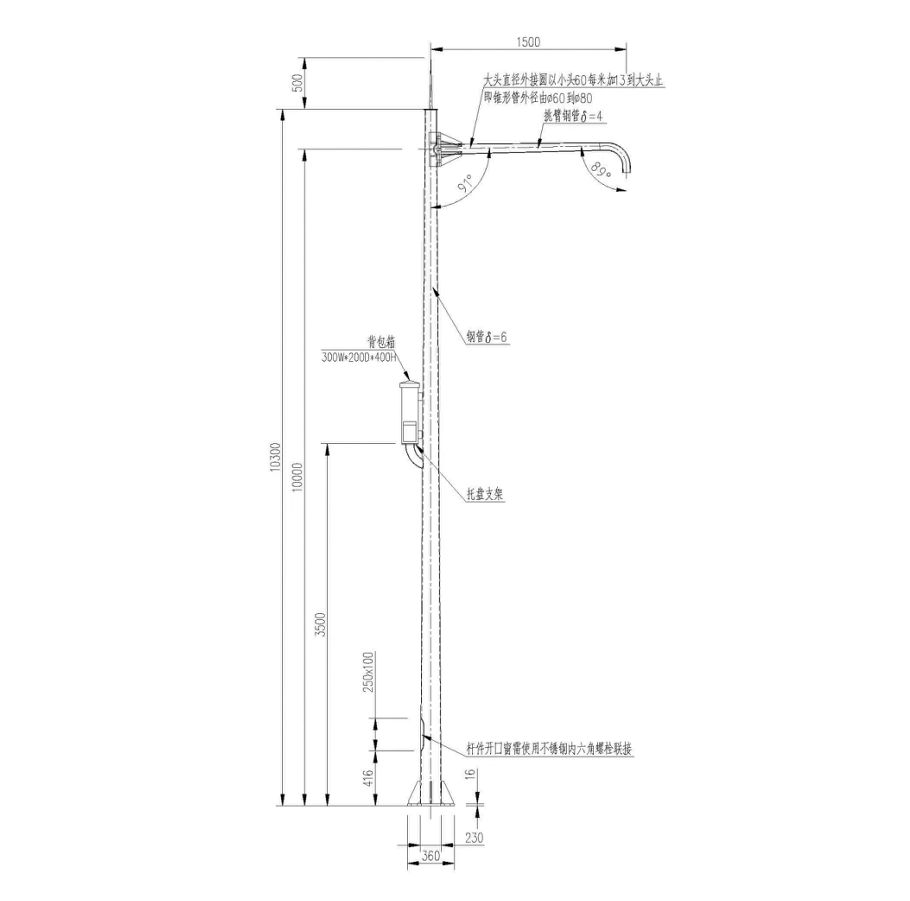

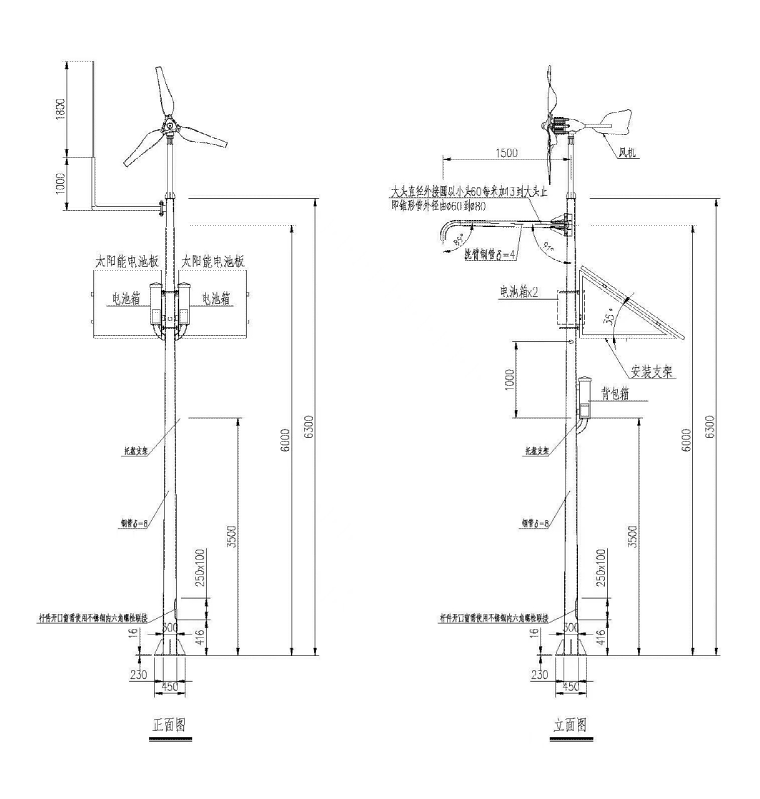

安装详细见图纸:


说明

1,本套图为示意性图纸,仅起指导作用,立杆的具体外型,构造、受力等需由生产厂家另行设计并加工,

2、本套图中所标注尺寸为毫米,

3、悬臂在水平方向上上批1-2度.

4、立杆应加装避雷针,立杆避雷针高度为500mm,避军针采用p20钢筋,

6、摄像机的视频、电缆线均霍由防护箱基础进入立杆、悬臂杆内,到达摄像机位置。

7、在8级风下杆头抖动在-5~+5cm之间,12级风立杆及基础不损坏.

8.杆件采用Q235优质钢材,整体热镀锌,表面喷白色处理(颜色由业主确定).地脚设计增加接地体.


说明

1、本套图为示意性图纸,仅起指导作用,立杆的具体外型,构造、受力等需由生产厂家另行设计并如工,

2、本套图中所标注尺寸为毫米,

3、悬臂在水平方向上上挑1-2度.

4、立杆应加装避针,立杆进雷针高度为500mm,避雷针采用v20钢.

6、摄像机的视频、电缆线均需由防护箱基础进入立杆、悬臂杆内,到达摄像机位置,

7、在8级风下杆头抖动在-5~+5cm之间,12级风立杆及基础不损坏,

8、杆件采用Q235优质钢材,整体热镀锌,表面喷白色塑处理(颜色由业主确定)、地脚设计增加接地体。
