1.1产品概述

网络视频字符叠加器是我司专为市面通用标准Modbus-RTU通讯模式485设备研发的一款适用于高清网络摄像机的设备。用户可根据实际需求将此产品连接485设备，简单配置叠加器后，高清网络摄像机视频画面上会叠加显示相应字符信息。设备采用标准Modbus-RTU通信模式，匹配市面所有标准Modbus-RTU设备，可用于传感器叠加字符信息、 机房监控、智能农业、气象监测等场所。

字符叠加器功不仅支持单台摄像机的字符信息处理，还可同时支持多台摄像机的叠加使用。每台字符叠加器最多可同时支持4台摄像机处理、16台标准Modbus-RTU通讯模式485设备。配置软件简单方便，支持多种数据类型设置，寄存器地址可偏移读取。摄像头底层协议对接，不影响原有视频信号，叠加信息位置可调节。

设备外形小巧美观，占用空间小，安装方式简单便捷。

1.2功能特点

■产品采用标准MODBUS-RTU通信，匹配所有标准Modbus-RTU通信设备

■产品可同时处理多台摄像机字符信息，最多可同时支持4台摄像机叠加

■产品可接入多台485设备，最多可接入16台485设备

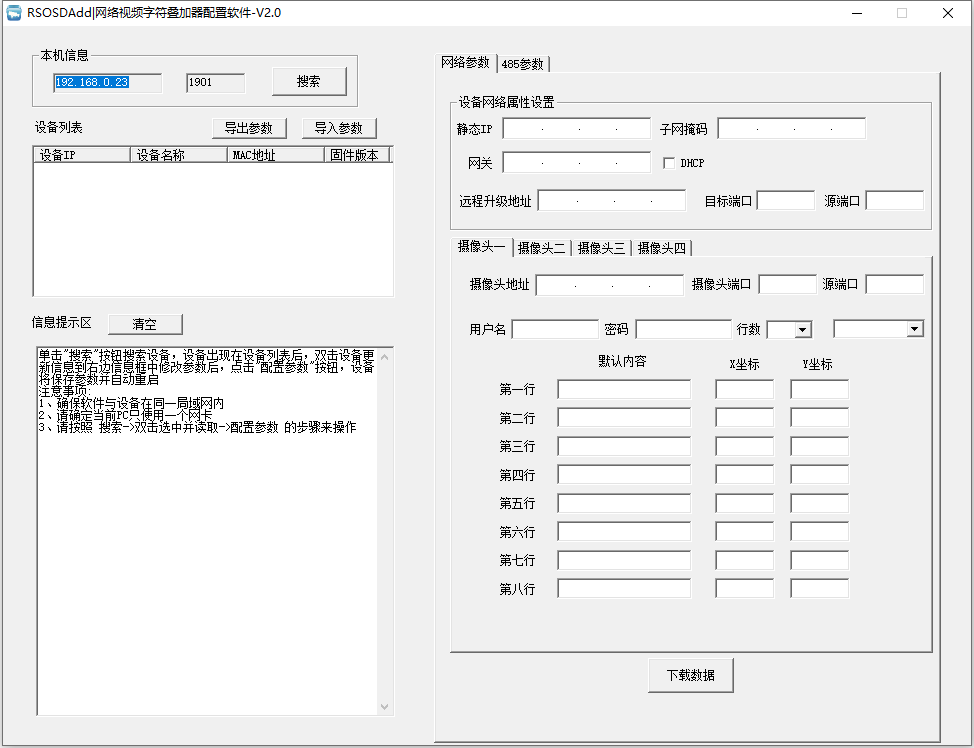

■独立软件配置，功能强大，界面简洁，操作简单

■摄像头底层协议对接，不影响原有视频信号

■字符显示位置全显示屏可调

■支持任意中文、英文、标点显示，每行最多可显示22个汉字或44个字符（显示数量与摄像头有关）

■摄像头实时显示监视现场的数据变化

■支持DC10~30V宽电压输入

海康摄像头字符叠加效果。
