CMG\CMF系列太阳能充放电控制器

（全参数同一屏幕显示）

产品说明书

              CMG

                                                                             CMF

型号： CMG-2405，CMG-2410，CMG-2415，CMG-2420

       CMF-2405，CMF-2410，CMF-2415，CMF-2420

产品型号说明：

CMG-24 10

           后缀的后两位数代表最大放电电流安培数10A

   后缀2410的前两位数代表最大电压，其中24代表12V/24V自动适应。

感谢您选用了我司提供的太阳能充放电控制器，

  愿我们及我们的产品能为您带来最满意的服务。

使用前，请仔细阅读本使用手册，在完全理解其内容后方可使用，以免发生危险。

产品概述

1.   采用LCD显示全部参数，内容丰富，可直观的了解系统运行情况；

2.   内置节能的背光板，显示效果更好，更省电；

3.   带开关电源稳压输出的DC12V以及USB5V输出，可供直流照明及手机充电；

4.   带输出开关，智能化控制，操作方便；

5.   系统电源采用开关电源，降低了静态工作电流；

6.   独立的温度检测电路，具有高精度温度补偿；

7.   外露式接线柱，接线更为方便，另外CMF系列带金属大外壳；

8.   采用单片机控制，使控制器具有智能化、适应性强、功能可靠等优点；

9.   采用基于PWM升级而成的WPC方式控制，大幅提高系统效率及延长蓄电池的寿命；

保护功能

1.过载保护       2.短路保护        3.雷电保护     4.欠压保护       5.过充保护          6.反接保护

安装说明

揭开控制器上盖，露出接线端子，按上盖图示连接：

1． 将蓄电池的“+”、“-”极正确牢固地连接到控制器相应的端子上(左起第3、第4)。

2．将太阳能板的“+”、“-”极正确牢固地连接到控制器相应的端子上(左起第1、第2)。

3．将负载的“+”、“-”极正确牢固地连接到控制器相应的端子上（左起第5、第6）。

注意：如果连接错误会损坏你的控制器。

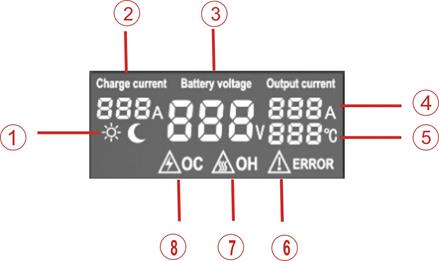

显示说明

充电显示：

白天时显示                    ，充电时直接显示充电电流；

晚上时显示                    ，charge current等字样也不再显示；

电池电压显示屏：始终显示当时的电池电压；

电池欠压显示：在电池欠压的状况下（12V电池电压低于10V, 24V电池电压低于20V），输出禁止，输出电流处显示OFF；

负载显示：(默认输出开关在开启)

1.在12V系统中，当电池电压低于10.5V时，显示“OFF”，输出禁止；当电池电压恢复到12V，负载输出重新启动，显示输出电流；

2.在24V系统中，当电池电压低于21V时，显示“OFF”，输出禁止；当电池电压恢复到24V，负载输出重新启动，显示输出电流；

3. 如果负载输出发生过载或者短路时，控制器自动启动保护，关闭负载输出，显示“OC”以及“ERROR”。输出保护会在10S后自动尝试恢复，如果短路已解除，将自动回复输出；

故障排查

在出现下列现象时，请按照下述方法进行检查：

注：上述说明，本公司保留变动与更新的权利，恕不另行通知。

技术参数

* 参数可根据客户要求定制；

尺寸图

CMG尺寸图

CMF尺寸图
