1

12V

2

GND

3

4

TX

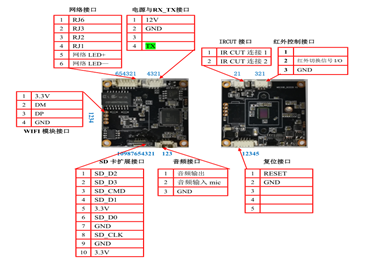

DIP2: 网络接口

1

RJ6

2

RJ3

3

RJ2

4

RJ1

5

网络LINK/ACT LED正

6

网络LINK/ACT LED负

DIP3: 音频接口

1

音频输出

2

音频输入

3

音频地

DIP4: IR CUT接口

1

IR CUT连接1

2

IR CUT连接2

DIP5: 红外控制接口

1

2

红外灯开启后高电平输入

3

GND

DIP6: 复位接口

1

RESET

2

GND

3

4

5

图象传感器

1/2.7",200万像素逐行扫描超低照度CMOS (SC2235)

系统结构

嵌入Linux设计,双核32位DSP(MSTAR 313E),纯硬压缩,看门狗

分辨率

主码流:1080P,960P,720P    子码流:D1,VGA,640*360,CIF,QVGA

帧率

2MP万像素25帧，支持1~25帧/秒可调

视频处理

H.264/H.265视频编码,支持双码流,AVI格式;支持码流64Kpbs~8Mpbs可调

网络接口

1个RJ45 10/100M自适应以太网接口

网络功能

10/100M自适应,6KV抗静电能力;支持RTSP/DHCP/DDNS/NTP等网络协议

光敏电阻口

1个光敏电阻口，支持光敏电阻输入信号与图像，IR-CUT，红外灯联动

宽动态

数字宽动态

移动侦测

4*4方格可设置 CMS联动

隐私遮挡

4个区域可设置

音频

支持一路语音输入,一路输出,支持双向语音

业务功能

支持客户端软件,支持手机监控(iOS,   Android),支持穿越云服务“P2P云”，提供SDK二次开发包

设备尺寸

38*38mm

重量

0.16Kg

电源电压

DC12V/2A
