1/19

MPPT 通讯协议

更新记录

序号版本更新内容修改者日期审核日期

0 1.0 初版2017.05.11

1 1.1 初版添加2017.06.14

2 1.2 2017.06.25

3 1.3 修改部分协议内容，添加示例2017.07.05

4 1.4 2017.08.25

2/19

目录

1 引言................................................................................................................................................. 3

2 数据格式.........................................................................................................................................3

2.1.1 起始标志...................................................................................................................3

2.1.2 地址...........................................................................................................................3

2.1.3 命令ID......................................................................................................................3

2.1.4 数据项.......................................................................................................................3

2.1.5 数据长度...................................................................................................................3

2.1.6 数据...........................................................................................................................3

2.1.7 校验...........................................................................................................................3

2.1.8 数据类型说明...........................................................................................................3

3 地址................................................................................................................................................. 4

4 命令列表.........................................................................................................................................4

5 数据项列表.....................................................................................................................................4

6 数据域............................................................................................................................................. 4

7 命令回复.........................................................................................................................................5

8 数据项详细描述.............................................................................................................................5

8.1.1 运行状态数据...........................................................................................................5

表9-1 故障信息详细.........................................................................................................5

8.1.2 电池参数...................................................................................................................6

8.1.3 运行日志...................................................................................................................6

8.1.4 采样参数...................................................................................................................7

8.1.5 负载参数...................................................................................................................7

8.1.6 RemotControl 参数...................................................................................................8

8.1.7 保护参数...................................................................................................................8

8.1.8 设备信息...................................................................................................................8

8.1.9 临时数据存储...........................................................................................................9

8.1.10 发电量保存信息.....................................................................................................9

8.1.11 表9-1 故障信息详细.......................................................................................... 9

8.1.12 表9-2 系统提示信息详细................................................................................ 10

9 相关数据说明：........................................................................................................................... 11

10 命令举例：.................................................................................................................................14

3/19

1 引言

通讯协议要求

1. 数据按照低位在前，高位在后排列

2. 整个数据包长度不超过120 个字节。

2 数据格式

起始标志地址命令ID 数据项数据长度数据（可选） 校验

设备类型设备地址

1 字节1 字节1 字节1 字节1 字节1 字节0~120 字节1 字节

2.1.1 起始标志

必需。每一个数据包都需要以起始标志作为数据包的开始。

2.1.2 地址

必需。地址用来表明数据包要发送的对象，用在多机通讯中。设备类型用来表明本

次通讯的目标设备类型，0x00 表示所有设备；设备地址用来表明本次通讯的设备的

地址，0x00 表示任意地址，即广播地址。接收方仅在收到广播或者地址同自身地址

一致时才解析数据包

2.1.3 命令ID

必需。命令ID 用来定义当前数据包的行为。详细见后(命令列表)。

2.1.4 数据项

必需。该域用来定义当前命令的操作对象。一般的操作对象为数据结构，但是不限

于数据结构。

2.1.5 数据长度

必需。此处定义的数据长度，仅指跟在其后面的数据域的长度，不包含校验域。

2.1.6 数据：可选，根据需要，部分指令包含返回数据。

2.1.7 校验

必需。校验域是为了校验数据包的正确性。校验域的值等于本数据包的所有其他域

的数据按字节的累加和后取低字节，然后取反加一。

2.1.8 数据类型说明

U16： 16bit 无符号数；

S16： 16bit 符号数

U32： 32bit 无符号数；

S32： 32bit 符号数

U16 以及S16 型数据格式为低字节在前高字节在后；

U32 以及S32 型数据格式为低字在前，高字在后，低字节在前，高字节在后

如发送数据1234， 则数据为1234，转换成16 进制为0x04D2，则传输时，先传输0xD2，

在传送0x04.

如发送数据123456789，转换成16 进制为0x 7 5B CD 15，则传输时，数据顺序是：0x5B

0x07 0x15 0xCD

4/19

3 地址

4 命令列表

5 数据项列表

描述数据项序号备注

db_ChgSts 0 控制器运行状态

db_BatParam 1 电池参数

db_Log 2 运作日志

db_parameters 3 采样参数

db_LoadParam 4 负载参数

db_ChgDebug, 5 调试

db_remoteControl 6 控制

db_ProParam 7 保护参数

db_Information 8 产品信息

db_TempParam 9 临时数据存储

db_EngSave 10 发电量保存信息

6 数据域

对于不同的命令，数据域格式不同，定义如下：

设备类型描述

0x00 所有设备

设置地址

0x00

0x01

命令ID 描述

0x00 CMD_ACK, ack 响应命令

0x01 CMD_GET, 获取多个数据项命令

0x02 CMD_SET, 设置多个数据项命令，需要回复

0x03 CMD_SET_NO_RESP, 设置多个数据项命令，不需回复

0x04 CMD_NACK, nack 响应命令

0x05 CMD_EXEC, 执行某个特定动作，需要回复

0x7F CMD_ERR，不能识别的命令或者参数

命令ID 值描述

CMD_GET 0x01 数据域为必需，第1、2 字节为偏移量高、低位。低3、4

为数据整列长度（字的长度）。

CMD_SET 0x02 数据域为必需，第1、2 字节为偏移量高、低位，后面跟的

数据为要设置的数据，其长度可以从数据长度域中得到

CMD_SET_NO_RESP 0x03 数据格式同CMD_SET，但是不需要回复

CMD_ACK 0x00 没有数据域，将命令ID 换成CMD_ACK，数据项域同期回

5/19

7 命令回复

如果数据包被成功解析（指数据包格式正确，且地址相符），则根据需要回复；如果接

收到的数据包错误（指数据包格式不正确或者地址不相符），则忽略该数据包。命令的回复

定义如下：

8 数据项详细描述

8.1.1 运行状态数据

ChgSts 信息

数据项ID: 0x00

通讯属性： 只读(全部读出命令：AA 01 00 01 00 03 00 00 1E 33)

字节数内容偏移单位备注

2 Uint16 wChgMode; 00 00 充电模式（0~4）

2 Uint16 wPvVolt; 01 00 0.1V PV 输入电压

2 Uint16 wBatVolt; 02 00 0.1V 实时电池电压

2 Uint16 wChgCurr; 03 00 0.1A 实时充电电流

2 Uint16 wOutVolt; 04 00 0.1V /(内部使用)

2 Uint16 wLoadVolt; 05 00 0.1V 实时Load 电压

2 Uint16 wLoadCurr; 06 00 0.1A 实时Load 电流

2 Uint16 wChgPower; 07 00 1W 实时充电功率

2 Uint16 wLoadPower; 08 00 1W 实时Load 功率

2 int16 wBatTemp; 09 00 1℃ 实时电池温度

2 int16 wInnerTemp; 0A 00 1℃ 实时内部温度

2 Uint16 wBatCap; 0B 00 1% 电池电量

4 Uint32s dwCO2 0C 00 0.1kg CO2 减排

2 Uint16 wFault; 0E 00 表9-1 故障信息详细

2 Uint16 wSystemReminder； 0F 00 表9-2 系统提示信息详细

复的数据包，数据长度域为0

CMD_NACK 0x04 没有数据域，将命令ID 换成CMD_NACK，数据项域同其

回复的数据包，数据长度域为0

CMD_EXEC 0x05 数据域为必需，其具体内容根据命令ID 及具体命令内容而

定。

命令ID 回复

CMD_GET 采用CMD_SET_NO_RESP 的格式

CMD_SET 回复CMD_ACK 或者CMD_NACK

CMD_SET_NO_RESP 没有任何回复

CMD_ACK 没有任何回复

CMD_NACK 没有任何回复

CMD_EXEC 回复CMD_ACK 或者CMD_NACK

6/19

8.1.2 电池参数

BatParam 信息

数据项ID: 0x01

通讯属性： 读写

字节数内容偏移单位备注

2 Uint16 wFlag; 00 00 标记位

2 Uint16 wBatType; 01 00

电池类型(可查

附表说明)

2 Uint16 wBatSysType; 02 00 电池系统电压

2 Uint16 wBulkVolt; 03 00 0.1V 恒充电压

2 Uint16 wFloatVolt; 04 00 0.1V 浮充电压

2 Uint16 wMaxChgCurr; 05 00 0.1A 充电电流限制

2 Uint16 wMaxDisChgCurr; 06 00 0.1A

放电（Load）电

流限制

2 Uint16 wEqualizeChgVolt; 07 00 0.1V 提升充电电压

2 Uint16 wEqualizeChgTime; 08 00 1min 提升充电时间

2 Uint16 bLoadUseSel; 09 00 1% 负载使用率

2 Uint16 ChkSum;

8.1.3 运行日志

Log 信息

数据项ID: 0x02

通讯属性： 读写

字节数内容偏移单位备注

2 Uint16 wFlag; 00 00 标记位

4 Uint32s dwRunTime; 01 00 1min 监控时间

2 Uint16 wStartCnt; 03 00 整数

2 Uint16 wLastFaultInfo; 04 00

2 Uint16 wFaultCnt; 05 00

4 Uint32s dwTodayEng; 06 00 1wh 日发电量

4 data_t wTodayEngDate 08 00

4 Uint32s dwMonthEng; 0A 00 1wh 月发电量

4 data_t wMothEngDate; 0C 00

4 Uint32s dwTotalEng; 0E 00 1wh 总发电量

4 Uint32s dwLoadTodayEng; 10 00 1wh 负载日用电量

4 Uint32s dwLoadMonthEng; 12 00 1wh 负载月用电量

4 Uint32s dwLoadTotalEng; 14 00 1wh 负载总用电量

2 Uint16 wBacklightTime; 16 00 1S 背光时间

2 Uint16 bSwitchEnable; 17 00 1 或0

按键开关使能

（1 有效）

7/19

2 Uint16 ChkSum;

8.1.4 采样参数

parameters 信息

数据项ID: 0x03

通讯属性： 读写

字节数内容偏移备注

2 Uint16 wFlag; 00 00 标记位

2 Uint16 wPvVoltRatio; 01 00 整数内部使用

2 Uint16 wPvVoltOffset; 02 00 整数内部使用

2 Uint16 wBatVoltRatio; 03 00 整数内部使用

2 Uint16 wBatVoltOffset; 04 00 整数内部使用

2 Uint16 wChgCurrRatio; 05 00 整数内部使用

2 Uint16 wChgCurrOffset; 06 00 整数内部使用

2 Uint16 wLoadCurrRatio; 07 00 整数内部使用

2 Uint16 wLoadCurrOffset; 08 00 整数内部使用

2 Uint16 wLoadVoltRatio; 09 00 整数内部使用

2 Uint16 wLoadVoltOffset; 0A 00 整数内部使用

2 Uint16 wOutVoltRatio; 0B 00 整数内部使用

2 Uint16 wOutVoltOffset; 0C 00 整数内部使用

2 Uint16 wChkSum;

8.1.5 负载参数

LoadParam 信息

数据项ID: 0x04

通讯属性： 读写

字节数内容偏移单位备注

2 Uint16 wFlag; 00 00 标记位

2 Uint16 wLoadModuleSelect1; 01 00 整数

Load 模式1：

5100~5118

2 Uint16 wLoadModuleSelect2; 02 00 整数

Load 模式2：

5201~5215

2 Uint16 wLoadOnPvVolt; 03 00 0.1V 开负载PV 电压

2 Uint16 wLoadOffPvVolt; 04 00 0.1V 关负载PV 电压

2 Uint16 wPvContrlTurnOnDelay; 05 00 1min

光控负载开时间延

时

2 Uint16 wPvContrlTurnOffDelay; 06 00 1min

光控负载关时间延

时

4 time_t AftLoadOnTime; 07 00 晚上开时间

4 time_t AftLoadOffTime; 09 00 晚上关时间

4 time_t MonLoadOnTime; 0B 00 早晨开时间

4 time_t MonLoadOffTime; 0D 00 早晨关时间

2 Uint16 wLoadSts 0F 00 1 或0

负载开关状态（只

读）：1 开通；0 关

8/19

闭

2 Uint16 wTime2Enable 10 00 1 或0

时段2 使能：读写数

据1 开通时段2 设

置；读写数据0 关闭

时段2 设置

2 Uint16 ChkSum;

8.1.6 RemotControl 参数

RemoteControl 信息

数据项ID: 0x06

通讯属性： 读写

字节数内容偏移单位备注

2 int16 uwMagicNum; 00 00

其值只能为0x55AA 和

0xAA55，每发送一次

remote 命令，该值就要换

一次

2 int16 eRemoteCmd; 01 00 远程命令(子命令)

16 int16 uwData[8]; 02 00 命令参数(用于实践矫正)

8.1.7 保护参数

ProParam 信息

数据项ID: 0x07

通讯属性： 读写

字节数内容偏移单位备注

2 Uint16 wFlag; 00 00 标记位

2 Uint16 wLoadOvp; 01 00 0.1V 负载过压保护点

2 Uint16 wLoadUvp; 02 00 0.1V 负载低压保护点

2 Uint16 wBatOvp; 03 00 0.1V 电池过压保护点

2 Uint16 wBatOvB; 04 00 0.1V 电池过压恢复点

2 Uint16 wBatUvp; 05 00 0.1V 电池低压保护点

2 Uint16 wBatUvB; 06 00 0.1V 电池低压恢复点

2 Uint16 ChkSum;

8.1.8 设备信息

Information 信息

数据项ID: 0x08

通讯属性： 读写

字节数内容偏移单位备注

2 Uint16 wFlag; 00 00 标记位

16 Uint16 wSerialID[8]; 01 00 串号

4 Uint16 wFirmWare[2]; 09 00 版本号

16 Uint16 wModel[8]; 0B 00 型号

9/19

2 Uint16 wChkSum;

8.1.9 临时数据存储

TempParam 信息

数据项ID: 0x09

通讯属性： 读写

字节数内容偏移单位备注

2 Uint16 wFlag; 00 00 标记位

4 time_t PeriodLoadCtr2Time; 01 00 ------------------

2 Uint16 bPVEnergySel; 03 00 ------------------

2 Uint16 bBatTempSel; 04 00

1 或

0

温度显示单位选择：

1：华氏度℉

0：摄氏度℃

2 Uint16 bLoadUseSel; 05 00 ------------------

2 Uint16 bLoadLaststate; 06 00 ------------------

2 Uint16 wChkSum;

8.1.10发电量保存信息

EngSave 信息

数据项ID: 0x0A

通讯属性： 读写

字节数内容偏移单位备注

2 Uint16 wFlag; 00 00

48 Uint32s wMonthPower[12]; 01 00

【0】~【11】对应1~12

月发电量数据统计

48 Uint32s wMonthLoadPower[12]; 19 00

【0】~【11】对应1~12

月用电量数据统计

124 Uint32s wDayPower[31]; 31 00

【0】~【30】对应1~31

日发电量数据统计

124 Uint32s wDayLoadPower[31]; 6F 00

【0】~【30】对应1~31

日用电量数据统计

2 Uint16 wChkSum;

8.1.11 表9-1 故障信息详细

位故障信息

1 bit 电池过压

2 bit PV 过压

3 bit 充电过流

4 bit 放电过流

5 bit 电池温度过高

6 bit 内部温度过高

7 bit PV 电压过低

10/19

8.1.12 表9-2 系统提示信息详细

8 bit 电池电压过低

9bit TZ 保护触发

10bit 手动开关机控制中

位系统提示信息说明备注

1 bit 您的系统太阳能电池板功率不足，请

检查系统配置！

读“1”，表示需要

显示该条信息

当数据全部为“0”

时，则提示信息为：

您的系统运行状态

良好！

2 bit 您的系统太阳能电池板电压较低，请

酌情增加串联数量！

3 bit 您的系统近期负载用电量太少，请确

认用电情况！

4 bit

5 bit

6 bit

7 bit

8 bit

9bit

10bit

11/19

9 相关数据说明：

1.wBatType 电池类型（可设）；

○1 0-用户自定义○2 1-Flooded；○3 2-Sealed；○4 3-Gel；

2.wEqualizeChgVolt 提升充电电压

wBulkVolt 均衡充电电压

wFloatVolt 浮充充电电压

设置电压范围均为9V~17V，原则：wFloatVolt < wBulkVolt < wEqualizeChgVolt

3.wBatSysType 电池系统电压

（这里以12V 电池为标准，设置蓄电池的串联个数Cell）

设置范围0~32，含义：Cell*12V=系统电压，例：设置数字2，则2*12V=24V，24V 为

蓄电池系统电压。设置0，表示为自动识别

4.wBacklightTime 背光时间设置

范围1~999

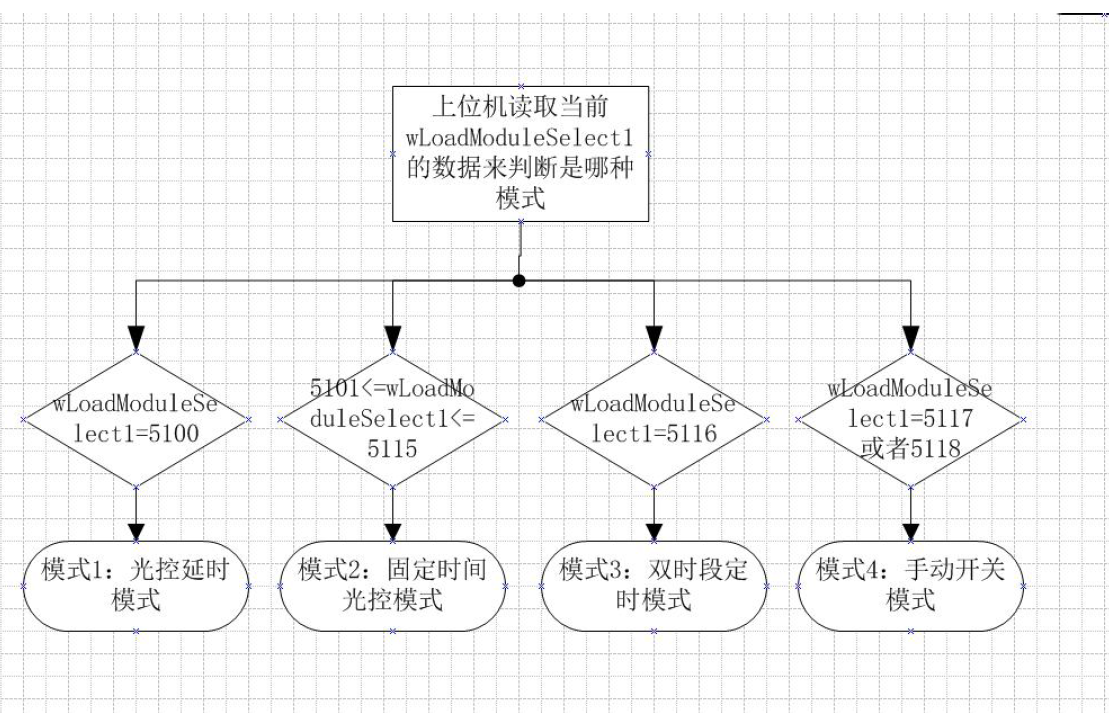

5 负载控制模式说明：4 种模式（注：当wLoadModuleSelect1 设置为5100、5116、5117 或

者5118 时wLoadModuleSelect2 数据不可设，默认为5200）

○1 光控延时模式（5100）：启动电压（可设），关闭电压（可设），动作时间延时（可设）；

○2 固定时间光控模式：

时段1 时段2

5101 光控开通负载，1 小时关闭负载5201 天亮1 小时开通，天亮关闭

5102 光控开通负载，2 小时关闭负载5202 天亮2 小时开通，天亮关闭

12/19

5103～

5113

光控开通负载，3～13 小时关闭负载5203～

5213

天亮3～13 小时开通，天亮关闭

5114 光控开通负载，14 小时关闭负载5214 天亮14 小时开通，天亮关闭

5115 光控开通负载，15 小时关闭负载5215 天亮15 小时开通，天亮关闭

○3 双时段定时模式：

5116 Turn-On Time1: （可设）

Turn-Off Time1: （可设）

Turn-On Time2: （可设）

Turn-Off Time2: （可设）

○4 手动开关模式：

5117：常开状态

5118：常关状态

6.wChgMode 充电模式

#define cChgWait 0

#define cMpptChg 1

#define cBulkChg 2

#define cFloatChg 3

#define cPreChg 4

7.数据结构

typedef struct

{

Uint16 wHi16;

Uint16 wLow16;

}Uint32s;

typedef struct

{

int hour;

int minute;

}time_t;

typedef struct

{

int month;

int day;

}data_t;

8.typedef enum

{

remoteCmd_null, // /* 0 */ 无意义

remoteCmd_start, //启动充电命令

remoteCmd_shutdown, //停止充电命令

remoteCmd_update, //更新命令

remoteCmd_modifyDateTime, //同步时间命令

13/19

remoteCmd_startSelfTest,

remoteCmd_resetAll, //恢复出厂设置

remoteCmd_Set

}remoteCmdType_t;

extern remoteControl_t stRemoteControl;

case remoteCmd_modifyDateTime:

strCalendarTmp.IccYear = stRemoteControl.uwData[0];

strCalendarTmp.IccMon = stRemoteControl.uwData[1];

strCalendarTmp.IccDay = stRemoteControl.uwData[2];

strCalendarTmp.IccHours = stRemoteControl.uwData[3];

strCalendarTmp.IccMin = stRemoteControl.uwData[4];

strCalendarTmp.IccSec = stRemoteControl.uwData[5];

校验和参考代码

uint8_t cProtocol::proGenChecksum(uint8_t* pbData,uint16_t uwLen)

{

uint8_t ubChksum = 0;

while(uwLen--)

{

ubChksum += *pbData++;

}

return (0 - ubChksum) & 0xFF;

}

备注：通过偏移地址+数据字节长度，可读实时信息表中某一连续的信息，需要注意的是，

结束地址=偏移地址+字节长度/2 + 1,不应大于表中最大的的偏移地址

14/19

10 命令举例：

对于本产品来讲，上位机只需读取实时信息即可，其对应的数据项见5 数据项说明，且命令

ID 是CMD_GET，其数据域格式为地址+字节长度(见6 数据域)，另外对于本产品来讲，字

节长度最大为102

读取数据，读取机器的状态信息

命令：AA 01 00 01 00 03 00 00 1A 37

说明：

AA 包头

01 设备类型：MPPT 控制器

00 地址：0 广播地址

01 命令：CMD_GET

00 数据项：INV 状态参数

03 数据域长度：3 指后面的00 00 1A 三个字节

00 00 偏移地址：0x0000,低字节在前，高字节在后

1A 从偏移地址后需读取的数据总字节长度，26 字节

37 校验码37 = (0-(AA+01 +01 +03 + 1A))&0xFF

响应：

说明：

AA 包头

01 设备类型：MPPT 控制器

00 地址：0 广播地址

03 命令：CMD_SET_NO_RESP

00 数据项：控制器状态参数（参考第5 节数据项列表）

1C 数据总字节长度，28 字节(14 个数据)

00 00 数据偏移量（低8 位在前，高8 位在后）

00 00 wChgMode;

2F 00 wPvVolt; 0x002f :47 表示PV 电压为4.7V

。。。。。。。

90 为校验和

15/19

写数据，例如设置电池类型

AA 01 00 02 01 04 01 00 01 00 4C

说明：

AA 包头

01 设备类型：MPPT 控制器

00 地址：0 广播地址

02 命令：CMD_SET

01 数据项：电池参数（参考第5 节数据项列表）

04 数据域长度：4 指后面的数据（ 00 00 01 00 ）

01 00 偏移地址：0x0000,低字节在前，高字节在后

01 00 电池类型数据0x0001

4C 校验码

返回： AA 01 00 00 01 00 54

AA 包头

01 设备类型：MPPT 控制器

00 地址：0 广播地址

00 CMD_ACK

01 数据项：电池参数（参考第5 节数据项列表）

00 数据长度:0 表示没有数据

54 校验和

时间校正：

写数据：AA 01 00 02 06 10 01 00 04 00 01 00 01 00 01 00 02 00 02 00 01 00 30

说明：

AA 包头

01 设备类型

00 地址

02 命令：CMD_SET

06 数据项:remoteControl

10 数据域长度

01 00 偏移位

04 00 子命令

01 00 年

01 00 月

01 00 日

02 00 时

02 00 分

01 00 秒

16/19

30 校验和

说明：

AA 包头

01 设备类型

00 地址：0 广播地址

00 CMD_ACK

06 数据项：remoteControl

00 数据长度:0 表示没有数据

4F 校验和

收到此数据表示设置成功

背光时间设置：(设置背光灯量5 秒钟)

写数据：AA 01 00 02 02 04 16 00 05 00 32 说明：

AA 包头

01 设备类型

00 地址

02 命令：CMD_SET

02 数据项:Log

04 数据域长度

16 00 偏移位（wBacklightTime 之前有22*2 个字节）

05 00 背光时长：5 秒钟

32 校验和

返回说明：

AA 包头

01 设备类型

00 地址：0 广播地址

00 CMD_ACK

02 数据项：Log

00 数据长度:0 表示没有数据

53 校验和

收到此数据表示设置成功

17/19

负载模式设置：（设置负载模式为固定时间光控模式，代码：wLoadModuleSelect1 = 5101

和wLoadModuleSelect2 = 5201）

写数据：AA 01 00 02 04 06 01 00 ED 13 51 14 E3 说明：

AA 包头

01 设备类型

00 地址

02 命令：CMD_SET

04 数据项:LoadParam

06 数据域长度

01 00 偏移位（wLoadModuleSelect1 之前有1*2 个字节）

ED 13 wLoadModuleSelect1 = 5101

51 14 wLoadModuleSelect2 = 5201

E3 校验和

返回说明：

AA 包头

01 设备类型

00 地址：0 广播地址

00 CMD_ACK

04 数据项：LoadParam

00 数据长度:0 表示没有数据

51 校验和

收到此数据表示设置成功

电池欠压保护点设置：（设置负电池欠压保护点为10.4V，wBatUvp = 10.4V）

写数据：AA 01 00 02 07 04 04 00 68 00 DC 说明：

AA 包头

01 设备类型

00 地址

02 命令：CMD_SET

07 数据项:ProParam

04 数据域长度

05 00 偏移位（wBatUvp 之前有4*2 个字节）

68 00 wBatUvp = 10.4V

DB 校验和

18/19

返回说明：

AA 包头

01 设备类型

00 地址：0 广播地址

00 CMD_ACK

07 数据项：ProParam

00 数据长度:0 表示没有数据

4E 校验和

收到此数据表示设置成功

停止充电命令：

写数据：AA 01 00 02 06 04 01 00 02 00 46 说明：

AA 包头

01 设备类型

00 地址

02 命令：CMD_SET

06 数据项:remoteControl

04 数据域长度

01 00 偏移位（eRemoteCmd 之前有1*2 个字节）

02 00 remoteCmd_shutdown= 2

46 校验和

返回说明：

AA 包头

01 设备类型

00 地址：0 广播地址

00 CMD_ACK

06 数据项：remoteControl

00 数据长度:0 表示没有数据

4F 校验和

收到此数据表示发送成功

19/19

启动充电命令：

写数据：AA 01 00 02 06 04 01 00 01 00 47 说明：

AA 包头

01 设备类型

00 地址

02 命令：CMD_SET

06 数据项:remoteControl

04 数据域长度

01 00 偏移位（eRemoteCmd 之前有1*2 个字节）

01 00 remoteCmd_start= 1

47 校验和

返回说明：

AA 包头

01 设备类型

00 地址：0 广播地址

00 CMD_ACK

06 数据项：remoteControl

00 数据长度:0 表示没有数据

4F 校验和

收到此数据表示发送成功
