3.2V升压12V太阳能控制器工作原理
文章出处：未知 人气：发表时间：2020-07-17
一、综述
本管理系统针对分体式锂电池太阳能路灯设计，系统集成太阳能充电管理、稳定恒压12V输出、锂电池保护，系统能支持1串不同材料体系锂电池，最大输出功率为12V2A； 太阳能电池板的最大输入功率80W(6V/14A)，此产品无需设置参数，直接上电接线即可使用
二、产品特点
◆ 具有完整的锂电保护功能；反接保护,过充保护，过放保护，负载短路保护等等。
◆ 可持续输出稳定的12V2A输出， 效率高达95%
◆适用于1串三元电池或磷酸铁锂电

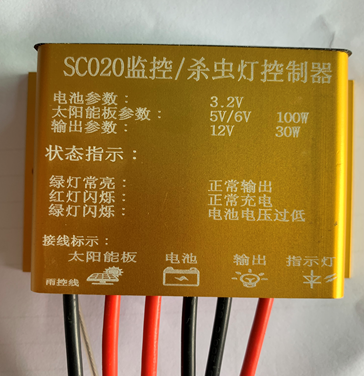

三、产品外观与接线
四、LED负载连接及控制
1、，持续24H输出稳定12V
2、控制器自带高温，过流保护功能，超过芯片设定温度，超过最大放电电流，保护后需断电后重启解决
五、系统参数
序号
|
项目内容
|
最小值
|
典型值
|
最大值
|
单位
|
备注
|
1 | 系统电压 | 2.0 | 3.65 | V | 支持1串锂电池 | |
2 | 输出电压 | 0 | 12 | 13 | W | 最大功率和电池电压 相关联 |
3 | 输出电流 | 0.05 | 2 | 2.5 | A | |
4 | 空载功耗 | 0.5 | 5 | 10 | mA | |
5 | 太阳能板输入电压 | 5 | 6 | V | ||
6 | 充电电流 | 14 | 15 | A | 最大 | |
7 | 过压保护点 | 3.65 | V | 此参数可调 | ||
8 | 欠压保护点 | 2.6 | V | 此参数可调 | ||
9 | 放电高温保护点 | 80 | ℃ | 无此功能 | ||
10 | 充电低温保护点 | -15 | ℃ | 无此功能 | ||
11 | 光控电压 | 1.5 | V | 此参数可设 | ||
12 | 光控延时 | 5 | 240 | S | 此参数可设 | |
13 | 防护等级 | IP68 | ||||
14 | 重量 | 11 | G | |||
15 | 尺寸 |
七、常见故障指示
故障指示 | 故障说明 | 恢复条件 |
1.红灯闪 | 正在充电 | |
2.绿灯闪 | 电池电压低于设定值 | 充电自动恢复 |
4.绿灯常亮 | 正常放电中 |
