150W60AH产品规格书

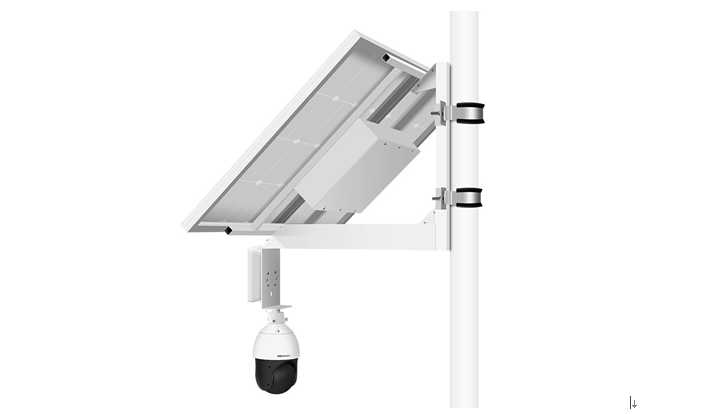

产品图片

功能描述：
1.太阳能控制器PV激活电池功能。

2.远程采集太阳能板、锂电池的电压、电流，及电池的容量大小，及远程打开或者关闭负载。

3．采用单晶太阳能板，组件转化率：≥18%。

4.控制器带标准的485协议通信口，支持MODBUS协议。

5.专利易拆装支架，易运输，现场组装非常方便。

6.可立杆安装，也可挂墙安装，也可电网铁塔安装。

7.磷酸铁锂电池组安全高温性价格比高。

一、太阳能板组件

1.单组组件功率：150块  组件峰值功率150Wp。

2.额定电压：18V；

3.电池板组件：采用高效单晶硅电池；

4.采用高强度、高透光率的低铁、钢化玻璃，增加阳光辐射量，透光率≥90%；

5.组件转化率：≥18%；

6.衰减率：组件使用2年输出功率下降不得超过使用前的2%，组件使用10年及以上；

7. 输出功率下降不得超过使用前的10%；

8.配置旁路二级管；

9.边框接地电阻：≤1Ω；

10.迎风压强：≥2400pa；

11.绝缘电阻：≥50MΩ/2000V；

12.连接盒：采用满足IEC标准的电气连接，采用工业防水耐温快速接插，防紫外线阻燃电缆；

13.太阳能板阵的表面是由透光性能好的低铁钢化玻璃制成，采用阳极氧化铝合金边框完全密封，太阳能板能够抵御当地的自然气候、潮湿、腐蚀和各种机械方面的损害；

14.组件结构要求：密封防水；

15.发电性能要求：受恶劣天气（风沙、雨雪）的影响小，具备弱光发电的性能；

16.电池板故障或寿命期后有更换条件并且不影响设备结构；

17.电池板与线缆的连接采用接插件，连接牢固、可靠，并能防潮、防水和抗老化能力，接插件使用寿命与电池主体相同；组件、插接件替换方便；组件具备抗雷、雨、风、冰雹、防火和防抗震等抗击自然灾害的能力；

18.太阳能电池组件之间的串联电缆，截面积≥2.5mm2；

19.寿命：≥10年，工作温度：-40～+60℃；

20.防护等级：≥IP65；

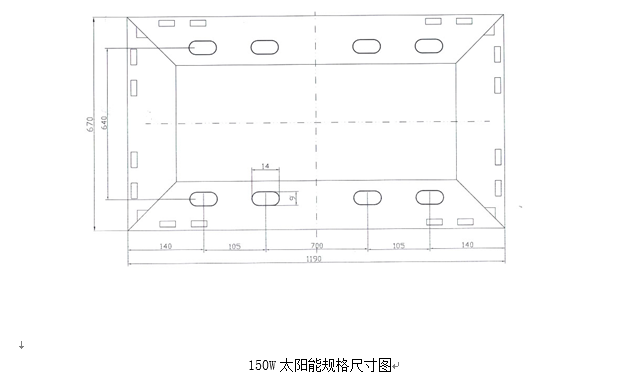

21.产品尺寸：1190*670*30mm

22.重量：7.6KG

二、磷酸铁锂电池

  蓄电池类型：32650酸酸铁锂电池

  蓄电池容量：12V 60AH *1块。

  循环寿命2200次，平均寿命5-8年。

  最大持续放电电流10A。

  高安全、长寿命、高低温效率高，低温-10℃条件下自放电效率做到95%以上，高温55℃条件下自放电效率做到95%以上。

  电池充电截止电压:14.6V

  电池自放电截止电压:10.0V

三、太阳能控制箱

（1）MPPT太阳能控制器。

1、额定电压：12/24V，最终充电电压：14.6V；

2、MPPT充电模式，带485通信接口；

3、环境温度：－35℃～＋80℃；

4、PV-Power 功能：太阳能板直接启动控制器。

5、太阳能控制器具有智能Ramda管理技术。

5、具有过流、过压、过充、反极性等自动保护功能。

（2）光伏远程管理模块

1、APP实时管理功能，可以远程开关负载。

2、可以执行计划任务，负载关开在规定时间内开或者关。

3、低电、低电、断电报警任务。

4、光伏电压、电流，电池电压、电流实时监控。

5、光伏电压、电流，电池电压、电流报表。

6、设备下线警告。
7、计划开关远程负载

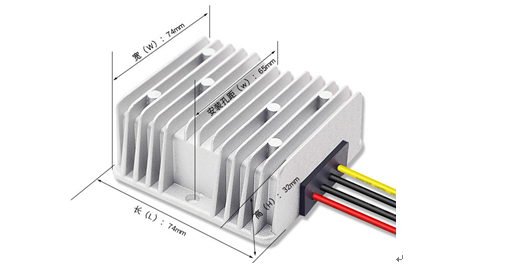

（3）12V稳压模块。

1.输入电压不足12V可以升降转换输出12V,

2.9V-35V之间不稳定电压，转成12V2A/4A稳定电压

3.适用各种12V24W/60W以内设备。

4.非隔离自动升压降压电源模块

5.输入电压：DC12V(8V~35V之间的宽压）

6.输出电压：DC12V

7.输出电流： 2A/5A

8.输出功率：24W/60W

9.装换效率：≥93%

10.工作温度：-20°C~80°C

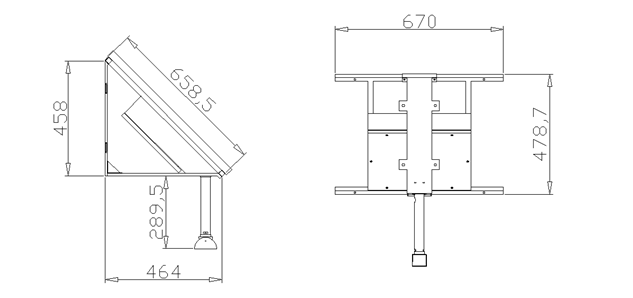

四、太阳能光伏支架。

冷扎版材质设备箱镀锌喷塑工艺处理, ：Q235普通碳素结构钢。其质量应分别符合国家标准GB/T700-2006《碳素结构钢》和GB/T1591-2008《低合金高强度结构钢》的相关要求，厚度：1.5mm防水，防尘，防锈，耐腐蚀等要求；工作温度-30℃~50℃；箱体防护等级:IP65。
