采用杆体接地引雷方式，根据《建筑物防雷设计规范》(GB 50057-94) 相关规定的滚球法进行计算。

技术参数：

最大放电电流(KA)300

抗风强度(m/s)40

球径(mm)中200等

避雷针径*针长*针数(12*500*1)

地埋针径*针长*针数(12*1500*1)
镀锌扁钢宽*长*数(40*800*1)

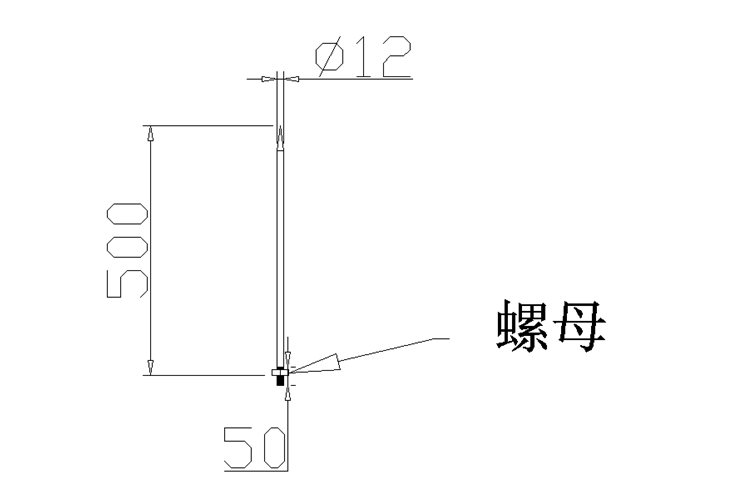

立杆避雷针：材质：A3镀镀圆钢，直径12MM，其质量应分别符合国家标准GB/T700-2006《碳素结构钢》和GB/T1591-2008《低合金高强度结构钢》的相关要求。顶部磨尖处理。杆体顶部焊螺母，焊接要求：焊接表面光滑，无气孔、无咬边，无影响强度的裂纹，焊瘤、毛刺、漏焊、烧穿等现象，避雷针功长度50mm螺牙，并进行烤漆处理，颜色与杆体保持一致

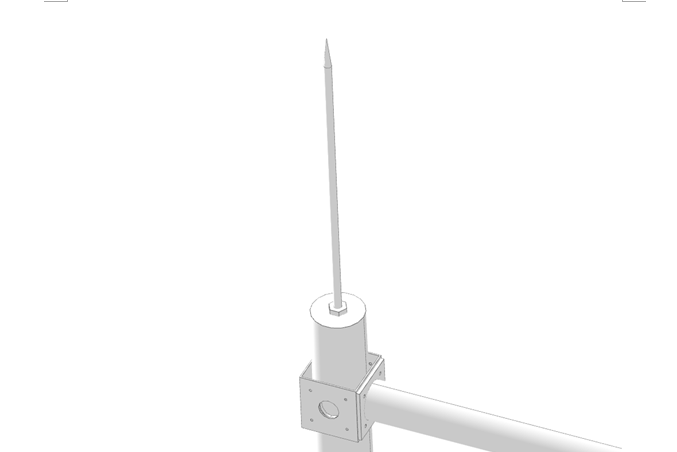

安装在立杆上的效果图：

螺母可以把避雷针更好的固定在立杆顶部。

避雷针引下装置：

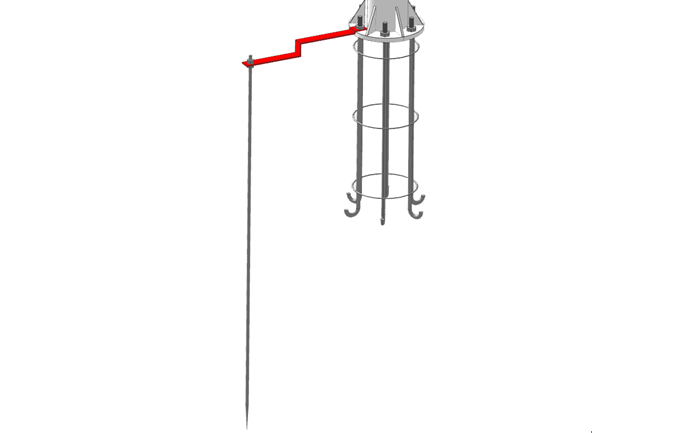

避雷针基座镀锌扁钢40*4引出0.5m处预埋地埋针如下图所示：

地针：长度1.5米，A3镀锌圆钢，顶部功牙50MM，扁钢宽厚40x4mm 材质Q235镀锌扁钢，长度800mm,两端开孔，一端与杆体地笼螺杆锁死，一端口与引地地针锁死。扁铁与地针注意锁上下两个螺母。地针埋入地下1.45米，地针出地面50mm，并刷红色户外漆，防止跨步电压，避雷针接地电阻应不高于10欧姆。

2、安装注意事项：

需确保避雷针与引下部分可靠的电气连接；

系统接地良好，其接地电阻应小于10欧姆；

被保护范围应根据《建筑物防雷设计规范》相关规定的滚球法进行计算。
