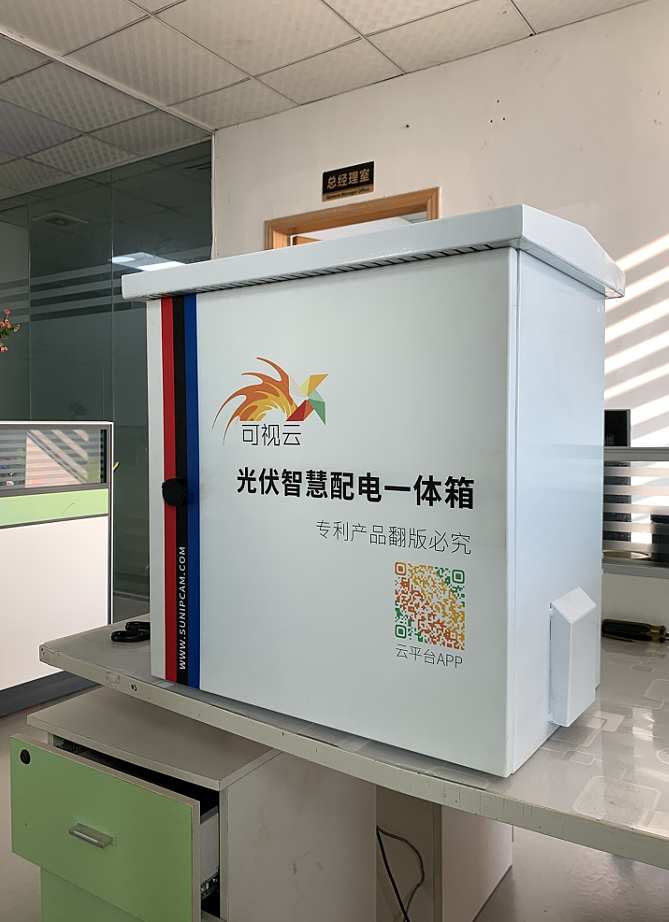

设备箱

1.设备箱单独设计，涉及本项目前端设备均放置在设备箱内，具有防水、防尘、防静电、防雷、防高温设计。

2.箱体采用不锈钢201材质，尺寸500cm(H)*400cm(W)*200cm(D)±5%，材质不锈钢1.0mm厚，并应在显著位置标明公安、强电警示标记和监控点位编号。机箱的内部空间应是所有箱内设备体积的2倍以上，并留有一定的电缆接入和维修空间，以保证箱内设备的散热和空气流通，确保设备正常运行，采用底部进线，机箱要求良好接地。

3.箱门部分具有U型防雨弯，箱门带有31暗锁和防水盖板；

4.箱体两侧具有散热孔，具有通风散热功能，能保护设备，延长设备寿命；

5.设备机箱内应设置专用接地铜排，并设置接地标注，在熔断器和电源开关处应有警示标志。

6.设备箱须符合设计规范，满足要求。我单位中标后将提供样品后经招标人方确认后方可进场施工，尺寸根据招标人要求作相应调整。

二、自动重合闸

1.工作额定电压Un：AC220V(50Hz)，

工作电压范围：140V-280V。

2.工作额定电流In：16A.

3.漏电保护：额定漏电动作电流：≥30mA，额定漏电不动作电流：≤15mA，漏电保护动作时间：0.1s内。

4.过压保护：过压动作电压保护值270V±10V，可调，动作时间2-5s。

5.欠压保护：欠压动作电压保护值154±10V，可调，动作时间2-5s。

6.过载(过流)保护：额定过载动作电流：1.15In，动作时间2-5s。

7.短路保护：额定短路动作电流：2In动作时间0.1s内。

8.实时电流、电压显示误差：≤6%

9.自动重合闸功能：过流、短路或漏电保护动作断开30s后先自动重合闸1次，如故障挂除则成功合闸，如故障未排除则不合闸， 延时15min进行第2次重合闸， 若还不能成功合闸则再延时15min进行第3次重合闸，如果不成功，则禁止再重合闸；过压、欠压保护动作断开30s后，先判别如故障已排除则合闸，如故障未排除则不合闸，二次合闸和三次合闸及禁止合闸的判别时间与电流保护相同。成功合闸是指合闸动作后能维持合闸状态5s不跳闸。

10.防雷保护：标称放电电流5kA(8/20Hs)，最大放电电流10kA(8/20Hs)，电压保护水平≤1.2kv。可根据客户要求，最大放电电流可达20kA(8/20Hs).

11.防护等级：IP20.

12.使用环境条件：温度范围：-25℃~+50℃，湿度范围：≤95%，大气压力：70kPa-106kPa.

13.产品外形尺寸：90×98X66mm。

14.符合《Y DT 2346-2011通信用自动重合闸剩余电流保护器技术条件》

三、防雷器

工作电压：AC/DC15V-270V≤5A

标称放电电流In：5kA(8/20Hs)

最大放电流ImaX：10kA(8/20Hs)

电压保护水平Up：1.8kV

短路电流耐受能力：300A

额定负载电流：5A

网络信号部分：

工作电压：5VDC

最大持续运行电压Uc：9VDC

电压保护水平Up：

800V，C2：6kV/3kA，X-C(PE)

交流耐受能力：0.1A，1s，5次，X-C(PE)

冲击耐受能力：C2：6kv/3kA，X-C(PE)

电容≤30pF，X-C(PE

冲击复位时间：30ms， 9VDC， 0.5A，

X-C(PE)

插入损耗≤0.5dB/60MHz

额定电流：200mA

串联电阻：19土20%

过载故障模式：模式3，X-C(PE)

传输速率：10-100Mbps

网络接口：RJ-45八线网口

电源接口：交流单相或直流二线端子

使用条件：受控制的环境

外形尺寸：76.8mm×52mmX 40.2mm

安装尺寸：65mm×45mm矩形交点4个≤

04安装孔

符合GB18802.1-2011，YD/T1542-2006

产品检验要求

四、温控风扇

根据温度控制启动风扇运行，延长风扇使用寿命，减少由于风扇空转造成的能源浪费

五、插座

采用10A新国标5孔插座，4位

六、智能监控管理模块

1.采用物联网技术作为传输模块

2.在终端箱打开时进行告警，并可实现中心平台远程启动/关闭告警。

3.对终端箱中的外部电源及变压器输出电源的电压(电流)进行实时监测，并在超出阈值范围时向中心平台告警。

4.对终端箱中的温度、湿度进行实施监测，并在超出阈值范围时向中心平台告警。

5.可在中心平台对终端箱中的电源进行远程重启操作。

6.提供具有4路RJ45网络接口，1路光纤接口，用于对接用相关运维管理系统。

7.环境参数：高温试验：70°c，2h低温试验：-25°C，2h振动试验：(10~55~10)Hz，振幅0.15mmloct/min
