太阳能控制器（机架式）

1）采用一体化控制器（含机柜），一个机架（箱体）内集成太阳能通道控制模块，采用统一的监控模块管理， 控制器可实现对混合能源的协同管理，可利用太阳能对负载供电和对储能蓄电池充电的换流及控制系统。可以与市电、油机等电源形成互补供电系统使用。       2）太阳能模块：具备 MPPT 最大功率追踪功能。配置 3 块-48V/50A 太阳能模块，模块效率≥97%，输入工作电压允许变化范围(电压+2V~160V）。★

3）市电整流模块：配置 2 块-48V/50A 市电整流模块， 模块效率≥93%，输入电压允许变化范围应不低于：90～290VAC。

4）交流输入：必配市电及应急油机输入端口，三相 5 线制输入，每相最大输入容量 220VAC/18A。

5）交流防雷保护：C 级防雷，标称放电电流≥20KA 的

3+1 防雷模块，前端带断路器，极限分断能力 Icu 和运行短路分断能力Ics均≥10kA。6）蓄电池接入：电池熔丝 300A*2。

7）-48V 直流配电单元：配置一次下电

2*63A+2*32A+2*16A,二次下电 4*16A，满足设备接入。★

8）-24V 直流输出单元：提供直流输出 4 个端子，满足安防摄像头接入。

9）输入直流防雷保护：标称放电电流≥20KA 的直流防雷模块。

10）输出直流防雷保护：1 套，通流量 Imax≥15KA（8/20 μs）。

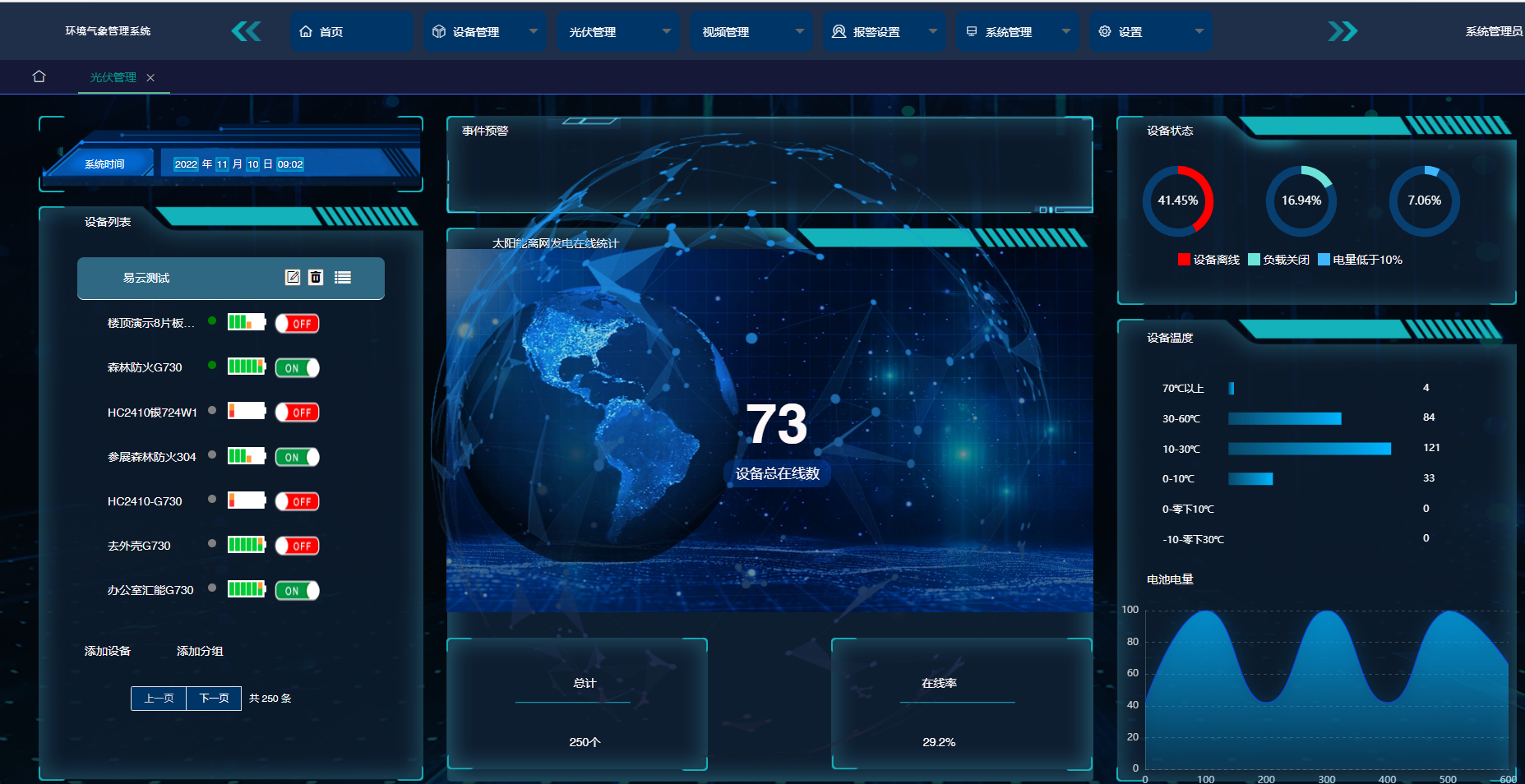

11）监控单元：监控太阳能混合能源管理系统中各模块的运行状态，设置各模块相关参数，且具有历史数据、历史告警和统计数据等查询功能。★

12）具有过充、过放、过载保护以及电子短路保护与防

反接保护功能。 ★

太阳能组件

1）采用 A 级高光效单晶硅电池片封装而成，电池片峰值功率≥300Wp，转换效率≥20%，高透光率钢化玻璃，寿命不少于25年。★ 2）太阳能电池板组件短路电流温度系数:±0.05%℃。

3）具有避免框架内积水冻结和变形技术，可承载

5400Pa 雪载和 2400Pa 风压。

4）适应环境温度-40℃~85℃

铅酸管状胶体电池

1）蓄电池类型：OPzV 胶体蓄电池，采用管式极板、专用隔板、壳体采用阻燃、耐腐蚀材料。★

2）单只蓄电池容量：2V 490~550AH，配置 48 块。★

3）各电池间的开路电压最高与最低差值≤20mV。

4）蓄电池进入浮充状态 24H 后各电池间端电压差≤90mV。

5）蓄电池内阻≤0.8mΩ。

6）防爆性能：充电过程中遇有明火，内部应不引燃，不引爆。

7）使用温度范围：放电：-20℃~50℃ ,充电：-20℃~40℃，储：-20℃~50℃。

8）耐寒性与耐热性：在-30℃-+65℃范围内，蓄电池封口剂不允许出现裂纹与溢流现象。

9）浮充设计寿命（20℃）≥20 年。

10）70%DOD 循环寿命≥2000 次。★

11)含蓄电池间连接材料、蓄电池组至电源柜连接电源线缆。

太阳能支架

1）材质：热镀锌 Q235A 碳钢 5#型材拼焊而成。

2）安装方式：落地水泥基础安装。

3）支架水平倾斜角度：45°~55°

4）抗风等级：≥10 级

逆变器

1）正弦波逆变器，输出功率≥2000Wp,输出电压：交流220V(±5%)，输出频率：50Hz±1%，最大额定输出效率≥90%；★

2）输入额定电压：直流 48V，输入电压范围：直流43~58V；

3）工作环境温度-20℃~+45℃（满载运行），存储环境温度 -35℃~+70℃， 相对湿度<95%（不结露）；

4）具有短路保护，过温保护，过压/欠压保护，过载保护，过流保护功能。
