4片太阳能板详情安装分解步骤

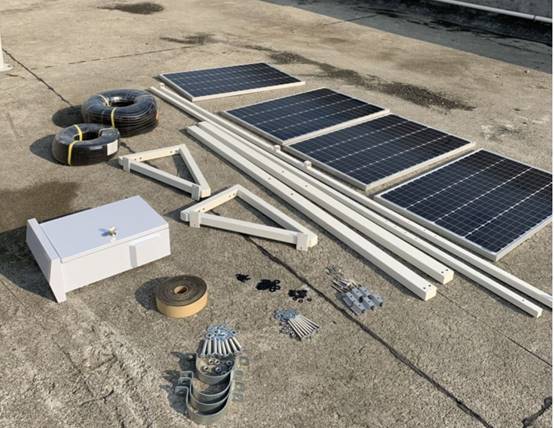

1.       产品组件准备图

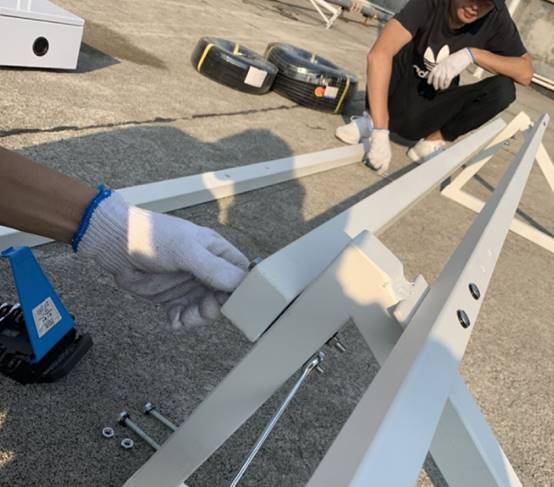

2.       安装太阳能支架

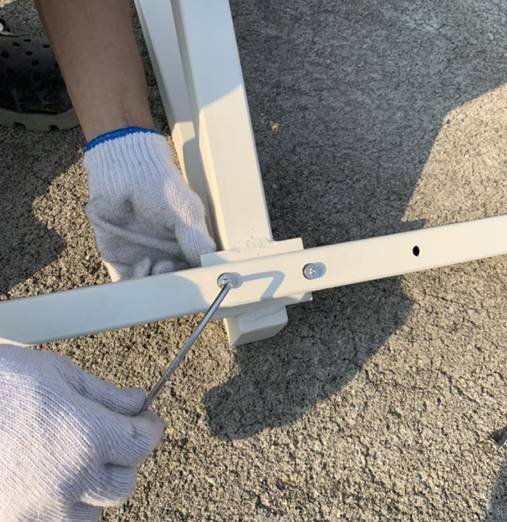

3.       用内六角螺丝刀固定。

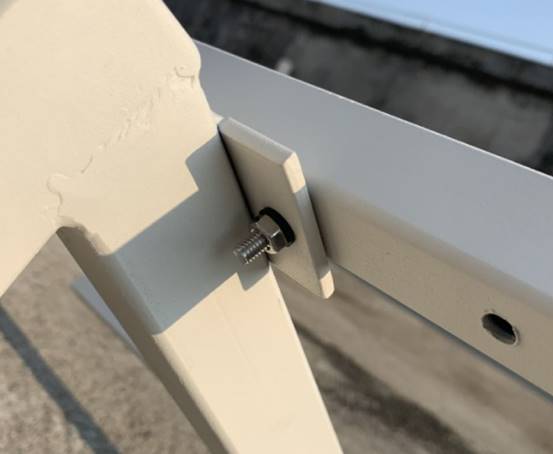

4.与铁支架接触面用胶垫进行保护，以免弄伤油漆。

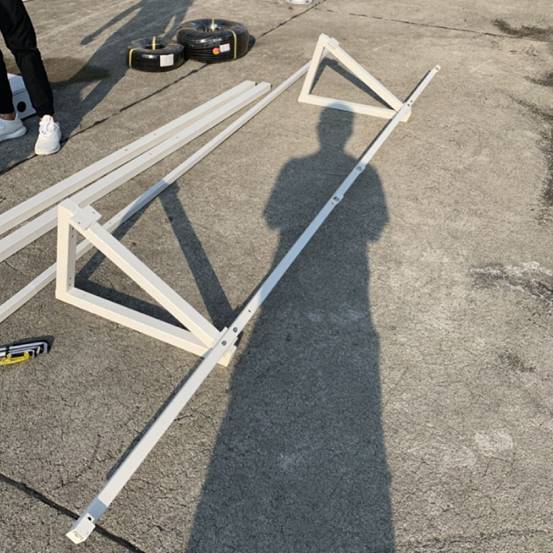

5.安装好第一根3.2米支架效果图

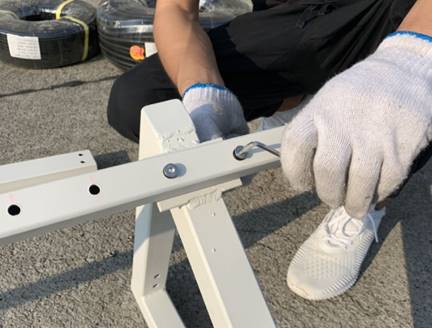

6.用6号内六角螺丝刀安装第二根3.2支架

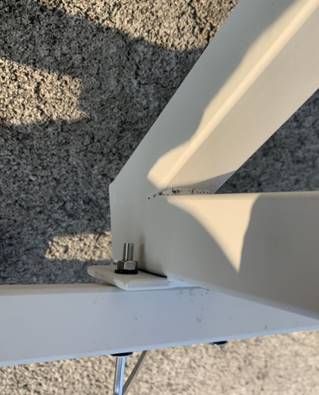

6.同样注意胶垫

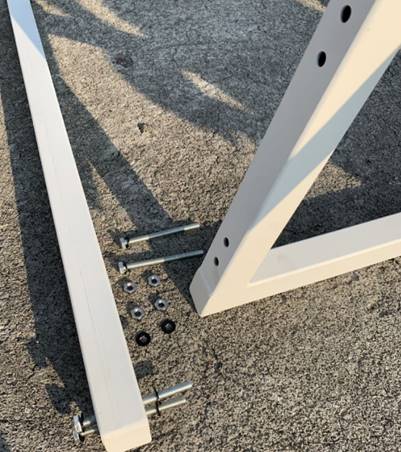

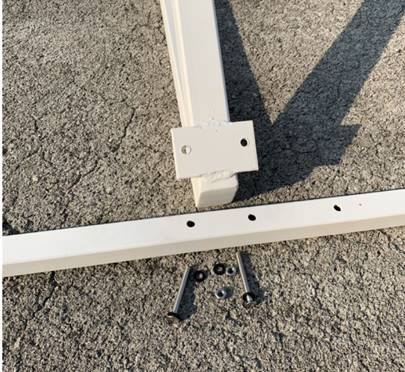

7.用8mm螺杆安装承重2米支架

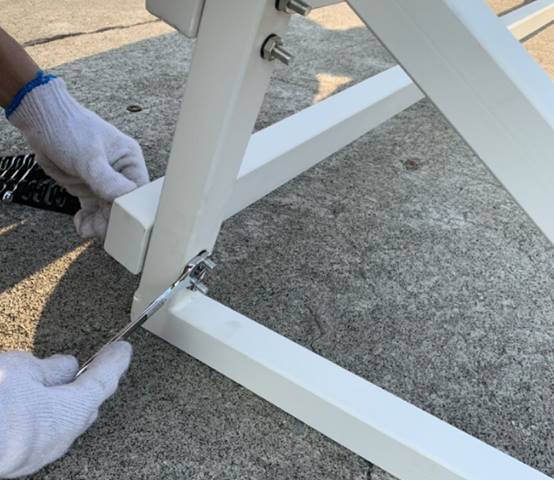

8.用板手把螺丝固定。

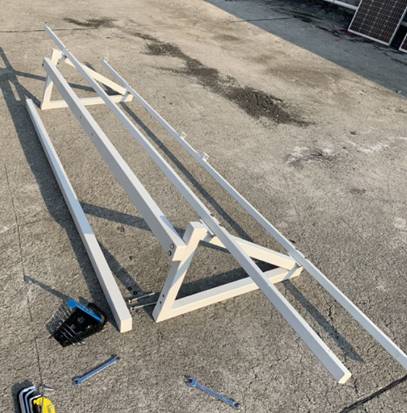

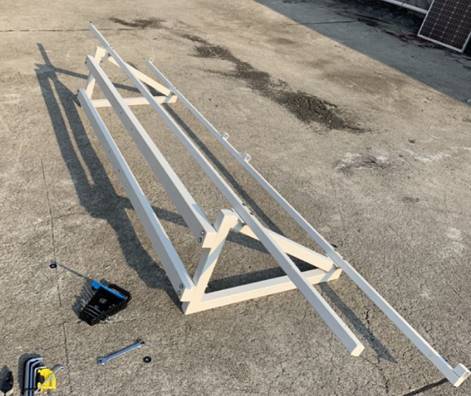

9.承重杆安装完成效果图。



10．安装第二条2米承重杆。

11.第二条承重杆完成效果图。

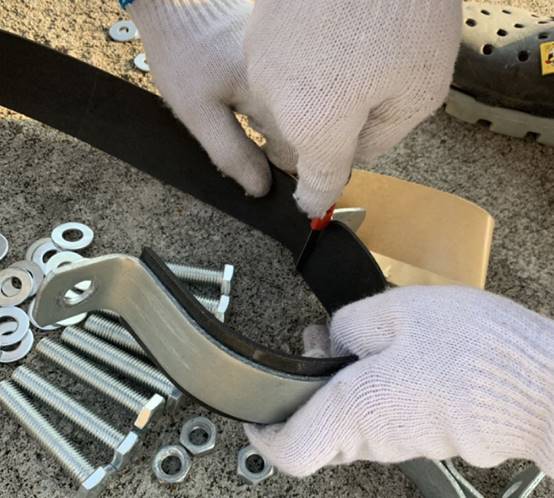

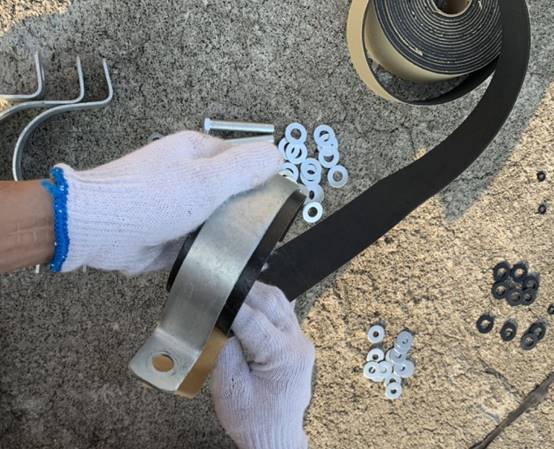

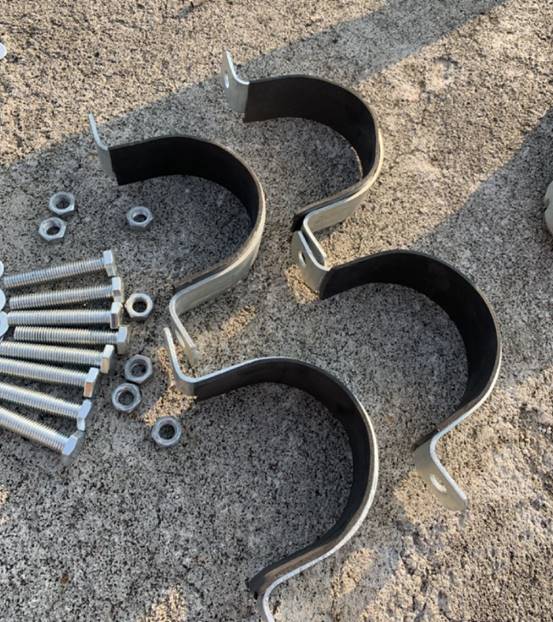

12.四根抱箍安装防滑垫。


13.完成效果图。

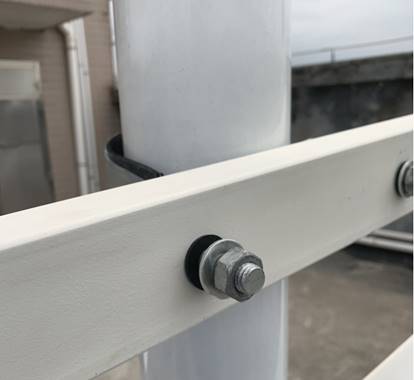

14.立杆安装太阳能支架。



15．安装第二个承重杆到立杆上。

16.安装第一片太阳能板固定6MM内六角螺丝进行固定。

17.底部太阳能板用光伏中压进行固定。

18.安装第二片太阳能板，直接用中压进行固定两片板。

19.电池箱抱箍安装。

20.把抱箍按如下的图安装好。

21.然后固定到立杆上。如下图

22.光伏板电源线穿波纹管进行保护，如下图。

23.把四片太阳能的光伏电源线用12mm进行合并之后，统一从进线口进入电池箱。如下图

24.进入电池箱把正负极分开，红正黑负穿两个12mm的波纹管连接到控制器。

25.用剥线钳把电源线剥开。

26、把黑色的线全部拧在一起。





27.同样的操作方法把红色的线也拧在一起。

28.然后安照红正黑负接入太阳能控制器中。

29.安装完成太阳能控制器指示图。
