太阳能视频监控控制器COM通信协议

LS-B、VS-B、TracerB、Tracer-A、iTracer-B、eTracer-B 系列控制器通讯说明

1. 我公司通讯协议使用 Modbus-RTU 标准协议，支持功能码如下表所示。

2. 控制器默认 ID 号为“1”，可通过 PC 机通用软件（Solar Station Monitor）或

MT50 液晶显示单元进行修改 ID 操作（提示：修改 ID 时，请确认总线上仅有被修改控制器一台连接。修改 ID 后，请重新上电控制器）。

3. 串口通讯参数：波特率 115200bps，数据位８，停止位１，无数据流控。

4. 寄存器地址使用 16 进制格式，基地址偏移量为 0x00。

5. 所有 32 位长度的数据使用 2 个 16 位长度的寄存器来表示，以 L 寄存器和 H

寄存器分别表示，例如：充电输入功率的实际值是 3000，数据倍数为 100 倍，该变量 L 寄存器（地址 0x3002）的值是 0x93E0 和 H 寄存器（地址 0x3003）

的值是 0x0004。

序号

变量名称

地址

描述

单位

倍数

额定数据（只读）输入寄存器（功能码 0x04）

阵列额定电

3000

光伏阵列端的额定电压

100

压

阵列额定电

3001

光伏阵列端的额定电流

100

流

阵列额定功

3002

光伏阵列的额定功率

100

率 L

阵列额定功

3003

光伏阵列的额定功率

100

率 H

蓄电池额定

3004

蓄电池端额定电压

100

电压

蓄电池额定

3005

蓄电池额定电流

100

电流

蓄电池额定

3006

蓄电池额定功率

100

功率 L

蓄电池额定

3007

蓄电池额定功率

100

功率 H

充电方式

3008

0000H 投切(开关卸载),0001H PWM,0002H

MPPT

A15

负载额定电

300E

额定负载电流

100

流

序

变量名称

地址

描述

单

倍

号

位

数

实时数据（通讯只读）输入寄存器（功能码 0x04）

阵列电压

3100

太阳能发电控制器--光伏电池阵列端的电

100

压。

阵列电流

3101

太阳能发电控制器--光伏电池阵列端的电

100

流。

发电功率 L

3102

太阳能发电控制器--光伏电池阵列当前的

100

发电功率

发电功率 H

3103

100

蓄电池功率 L

3106

蓄电池端的输出功率

100

蓄电池功率 H

3107

100

B13

负载电压

310C

负载电压

100

B14

负载电流

310D

负载电流

100

B15

负载功率 L

310E

负载功率

100

B16

负载功率 H

310F

100

B17

蓄电池温度

3110

设备通过自身传感器测量获得的蓄电池温

℃

100

度

B18

设备机内温

3111

设备的机壳内温度

℃

100

度

B27

蓄电池剩余

311A

蓄电池剩余电量的百分比

100

电量

B28

远程蓄电池

311B

设备通过自身传感器测量获得的蓄电池温

℃

100

温度

度

当前蓄电池

当前系统连接的蓄电池电压等级。1200，

B30

311D

2400，3600，4800 分别表示 12V，24V，

℃

100

电压等级

36V，48V

序号

变量名称

地址

描述

单

倍

位

数

实时状态（通讯只读）输入寄存器（功能码 0x04）

D3～D0，01H 超压，00H 正常，02H 欠压，03H

过放,04H,错误

蓄电池状态

3200

D7～D4，00H 正常，01H 过高温（超过高温告警设

置值），02H 过低温（低于低温告警设置值）

D8，蓄电池内阻异常 1，正常 0

D15,1-额定电压识别错误

D15～D14 输入电压状态。00 正常，01 输入电源未

接入，02H 输入电压过高，03H 输入电压错误。

D13 充电 MOS 管短路，D12 充电或防反 MOS 管断路，

D11 防反 MOS 管短路，D10 输入过流，D9 充电带负

充电设备状态

3201

载型设备负载过流，D8 负载短路，D7 负载 MOS 管短

路

D0。1 运行，0 待机。

D1。0 正常，1 故障。

D3～2 充电状态。00 未充电，01 浮充，02 提升，

03 均衡

D15～D14，00 输入电源正常，01 输入电压过低，

02H 输入电压过高，03 设备输入电源未接入等其他。

D13～D12,输出功率。00-轻载，01-中度，02-额

定，03-过载。

放电设备状态

3202

D4。输出超压，D5 升压超压，D6 高压侧短路，D7

输入端过流，D8 输出电压异常，D9 无法停止放电，

D10 无法放电，D11 短路，

D0。1 运行，0 待机。

D1。0 正常，1 故障。

序号

变量名称

地址

描述

单位

倍数

统计参数（通讯只读) 输入寄存器（功能码 0x04）

当日最高 PV 电压

3300

采样到高于当前记录的值进行记录，

100

每日 00：00

刷新。

当日最低 PV 电压

3301

采样到低于当前记录的值进行记录，

100

每日 00：00

刷新。

当日最高蓄电池电压

3302

采样到高于当前记录的值进行记录，

100

每日 00：00

刷新。

当日最低蓄电池电压

3303

采样到低于当前记录的值进行记录，

100

每日 00：00

刷新。

当日累计用电量 L

3304

每日 00：00

清零。

100

当日累计用电量 H

3305

KWH

100

当月累计用电量 L

3306

每月 1 日 00：00 清零。

100

当月累计用电量 H

3307

KWH

100

当年累计用电量 L

3308

每年 1 月 1 日 00：00 清零。

100

当年累计用电量 H

3309

KWH

100

D10

总累计用电量 L

330A

100

D11

总累计用电量 H

330B

KWH

100

D12

当日累计充电量 L

330C

每日 00：00

清零。

100

D13

当日累计充电量 H

330D

KWH

100

D14

当月累计充电量 L

330E

每月 1 日 00：00 清零。

100

D15

当月累计充电量 H

330F

KWH

100

D16

当年累计充电量 L

3310

每年 1 月 1 日 00：00 清零。

100

D17

当年累计充电量 H

3311

KWH

100

D18

总累计充电量 L

3312

KWH

100

D19

总累计充电量 H

3313

100

D26

蓄电池电压

331A

当前蓄电池的电压

100

等于系统总充电电流减去总放电电

D27

蓄电池电流 L

331B

流，为当前充入蓄电池的电流，充电

100

为正，放电为负。

D28

蓄电池电流 H

331C

100

序

变量名称

地址

描述

单位

倍

号

数

设置参数（通讯读写）保持寄存器（功能码 0x03 与 0x10）

蓄电池类型

9000

0001H 铅酸免维护，0002H 胶体，0003H 铅酸液

体，0000H，User,用户定义

蓄电池容量

9001

系统所用蓄电池（组）的标称容量，单位 AH

温度补偿系数

9002

数据范围为 0-9 单位 mV/℃/2V

mV/℃

100

/2V

超压断开电压

9003

实测蓄电池电压超过此电压关闭系统的放电和充

100

电。

充电限制电压

9004

100

超压断开恢复电

9005

100

压

均衡充电电压

9006

100

提升充电电压

9007

100

浮充充电电压

9008

100

E10

提升恢复电压

9009

100

E11

低压断开恢复电

900A

100

压

E12

欠压报警恢复电

900B

100

压

E13

欠压报警电压

900C

100

E14

低压断开电压

900D

100

E15

放电限制电压

900E

100

E20

实时时钟

9013

D7～0 秒、D15～8 分

E21

实时时钟

9014

D7～0 时、D15～8 日

E22

实时时钟

9015

D7～0 月、D15～8 年

E24	蓄电池温度告警	9017		℃	100
E24	上限值	9017		℃	100
	上限值

E25	蓄电池温度告警	9018		℃	100
E25	下限值	9018		℃	100
	下限值

E26	设备内温度上限	9019		℃	100

E27	设备内温度上限	901A	发生超温后。低于此值统恢复正常。	℃	100
E27	恢复	901A	发生超温后。低于此值统恢复正常。	℃	100
	恢复

E31	光控启动电压	901E	光电池电压低于此电压视为接近夜晚。	V	100

	光控启动电压延		光电池电压低于夜晚时间阈值电压，且维持时间超
E32	光控启动电压延	901F	过光信号启动（夜晚）确认时间则视为夜晚。此项	分钟
E32	时	901F	过光信号启动（夜晚）确认时间则视为夜晚。此项	分钟
	时		时间的单位为分钟。
			时间的单位为分钟。

E33	光控关闭电压	9020	光电池电压高于此电压视为接近白天。	V	100

	光控关闭电压延		光电池电压高于白天时间阈值电压，且维持时间超
E34	光控关闭电压延	9021	过光信号关闭（白天）确认时间则视为白天。此项	分钟
E34	时	9021	过光信号关闭（白天）确认时间则视为白天。此项	分钟
	时		时间的单位为分钟。
			时间的单位为分钟。

			0000H 手动
E62	负载输出控制模	903D	0001H 光控开关/
	式		0002H 光控+多时段/
			0003H 定时开关

E63	定时开时段 1	903E	负载输出第一段时间长度，D15~D8,小时，D7～D0，
E63	定时开时段 1	903E	分钟，用于光控+定时
			分钟，用于光控+定时

E64	定时开时段 2	903F	负载输出第二段时间长度，D15~D8,小时，D7～D0，
E64	定时开时段 2	903F	分钟，用于光控+定时
			分钟，用于光控+定时

E67	定时开时刻 1	9042

E68		9043

E69		9044

E70	定时关时刻 1	9045

E71		9046

E72		9047	负载输出的定时开时刻与定时关时刻。

E73	定时开时刻 2	9048
E73	定时开时刻 2	9048

E74		9049

E75		904A

E76	定时关时刻 2	904B

E77		904C

E78		904D

E100	背光时间	9063	液晶背光点亮延时此设置的秒数后关闭。	S

			整个夜晚的时间长度，具有阳光采集的设备可以自
E102	夜间时长	9065	动侦测，出厂可以设置默认值。D15~D8,小时，D7～
			D0，分钟

	主供电设备配置		0001H 蓄电池为主供电电源，0002H AC-DC 电源
E103	（市电或蓄电池	9066	0001H 蓄电池为主供电电源，0002H AC-DC 电源
	等）		为主
	等）

E104	系统额定电压等	9067	0，自动识别。1-9 对应，12V，24V，36V，48V，
	级		60V，110V，120V，220V，240V，

			指定后则不进行自识别，以后可以继续扩展

E107	手动控制条件下	906A	0-关，1-开
E107	设定的开/关	906A	0-关，1-开

E108	均衡维持时间	906B	修改范围 0-120 分钟	分钟

E109	提升维持时间	906C	一般为 1-120 分钟。	分钟

E110	放电深度	906D	设定的蓄电池放电深度，一般为 20%-80%。	%	100
			数值为停止放电后蓄电池剩余的电量百分比。
E111	充电深度	906E	充电深度，100%。	%	100

E113	电池充放电管理	9070	电池充放电管理模式，0：电压补偿，1：SOC
E113	模式	9070	电池充放电管理模式，0：电压补偿，1：SOC

序号	变量名称		地址		描述
			开关量（读写）（功能码 0x01 与 0x05）

H1	充电设备开启		0	1	充电设备当前开启充电
H1	/关闭		0	0	充电设备当前关闭充电
	/关闭			0	充电设备当前关闭充电

H2	输出控制模式		1	1	设备的输出模式为手动控制
H2	为手动、自动		1	0	设备的输出模式为自动控制
	为手动、自动			0	设备的输出模式为自动控制

H3	输出手动控制		2	1	设备的输出模式为手动控制时手动开启输出状态
H3	开关		2	0	设备的输出模式为手动控制时手动关闭输出状态
	开关			0	设备的输出模式为手动控制时手动关闭输出状态

H4	默认输出状态		3	1	设备的默认输出状态为开启
H4	开关		3	0	设备的默认输出状态为关闭
	开关			0	设备的默认输出状态为关闭

H6	进入测试状态		5	1	进入测试工作
H6	进入测试状态		5	0	正常工作
				0	正常工作

				1	强制设备开启输出
H7	设备开关测试		6	0	强制设备关闭输出（通常用于临时测试设备的输出功
				能）

H20	恢复系统默认		13	1	是，恢复为系统为出厂默认设置
H20	值		13	0	否
	值			0	否

H21	清除发电用电		14	1	，清除设备内的统计量。Root 权限方可执行
H21	统计量		14	1	，清除设备内的统计量。Root 权限方可执行
	统计量


序号	变量名称		地址		描述
		离散量输入（只读）开关量（功能码 0x02）

I1	设备机内超温		2000	1 设备机内温度超过过温保护值
				0 设备机内温度正常
I12	白天夜晚		200C	1-夜晚，0-白天

举例说明：

读取地址 0x3000		数据
发送指令：01	04	30	00	00	01	3E	CA
解析：01	设备		ID

4 功能码

30 00 要读取地址起始位

00 01 要读取地址个数（从 0x3000 开始）

3E CA CRC 校验

接收到的指令：01		04	02	17	70	B7	24
解析：01	设备 ID

4 功能码

2 无意义

17 70 读取到地址 0x3000 的数据（0x1770 十进制 6000，倍数为 100，实际值为 60）

B7 24 CRC 校验

通讯接口定义

1. LS-B、VS-B、Tracer-B、Tracer-A 系列控制器 RS485 接口定义如下：接口引脚定义：

引脚	定义
号

1	电源+7.5V 输出

2	电源+7.5V 输出
2	电源+7.5V 输出	1	2	3	4	5	6	7	8

3	RS-485-B



4	RS-485-B

5	RS-485-A

6	RS-485-A

7	电源地/信号地

8	电源地/信号地

RJ45 水晶插头引脚编号如图所示

注意：(1)如需要连接控制器信号地（7，8 引脚），请先确认是否存在设备共地问

题。

(2)请不要使用控制器电源输出引脚（1，2 引脚），可能会造成控制器损坏。

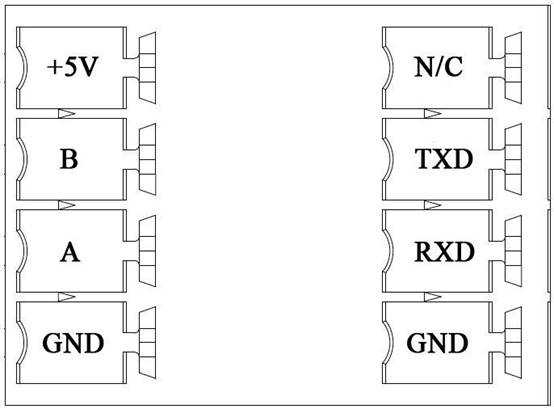

2. iTracer-B、eTracer-B 系列控制器 RS485 及 RS232 接口定义如下：
