光伏配箱参考执行标准

 

1、GB50254《电气装置安装工程低压电器施工及验收规范》

2、GB 7947-2010人机界面标志标识的基本和安全规则.导体颜色或字母数字标识

3、GB4208《外壳防护等级（IP代码）》

4、GB 7251.1-2005低压成套开关设备和控制设备 

5、JB2436《电力传输控制装置用铜制裸压接端头》

箱体采用冷扎版材质设备箱镀锌喷塑工艺处理1.2mm厚。防尘，防锈，耐腐蚀等要求；工作温度-30℃~60℃；箱体防护等级:IP65，采用下进风，上出风加温控风扇，加速箱体内散热，导轨一体式设计，更加方便后期的维护。一体箱由控制单元、存储单元、输出单元三大部分组成。控制单元包含：太阳能MMPT控制器， 边缘计算云盒，空开及防浪通、温控风扇。输出单元包含：DC稳定模块、接线端组成。存能单元包含：锂电池，锂电池GPS定位防盗。

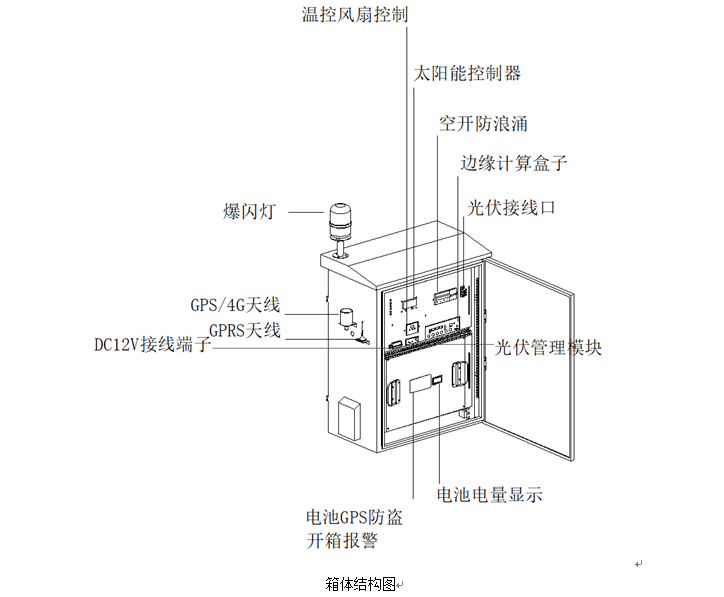

箱体尺寸：

箱体底部开孔设计：（要与立杆斜撑开孔对应，加孔处加圈胶保护，防止过线拉伤线）

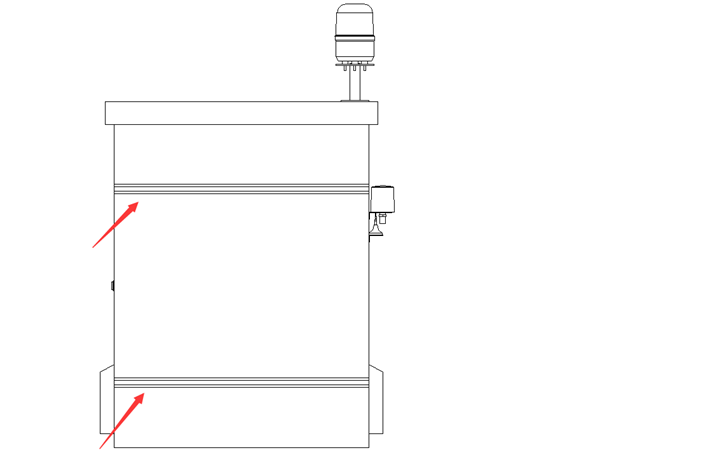

箱体背面槽钢设计，可兼容直径70-500MM以内立抱杆设计。

导轨式设计方案，后期维护更加方便。

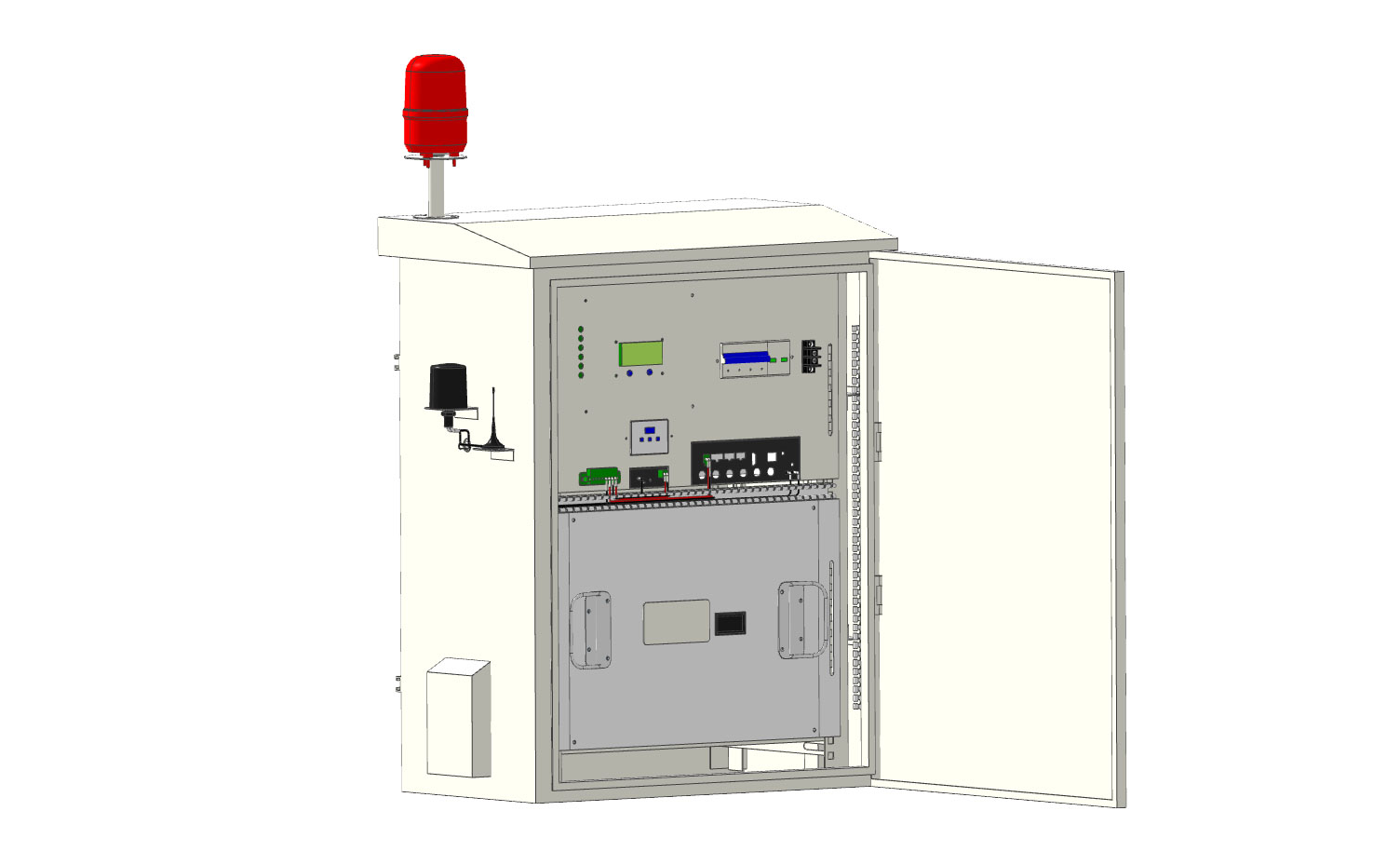

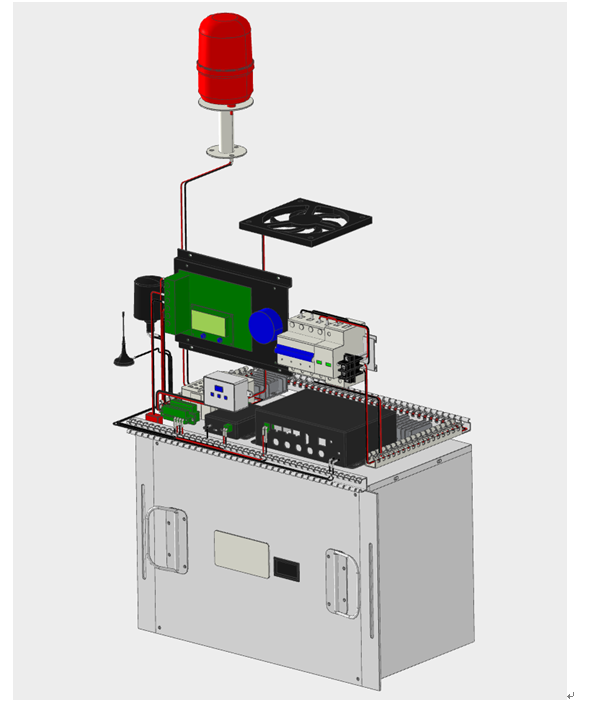

内部结构各元器件布局3D效果图

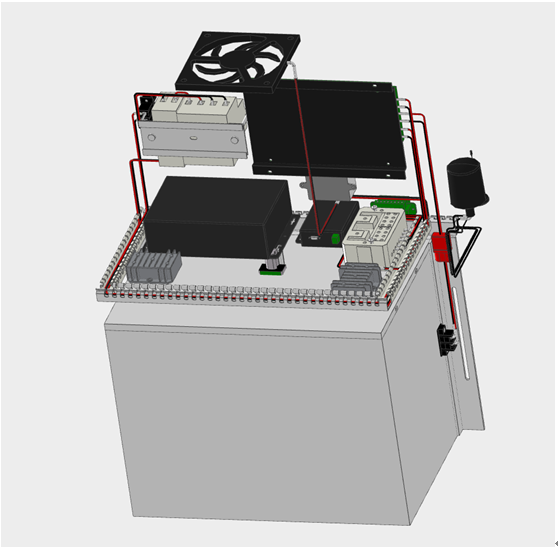

背面一体箱元器件3D结构图。

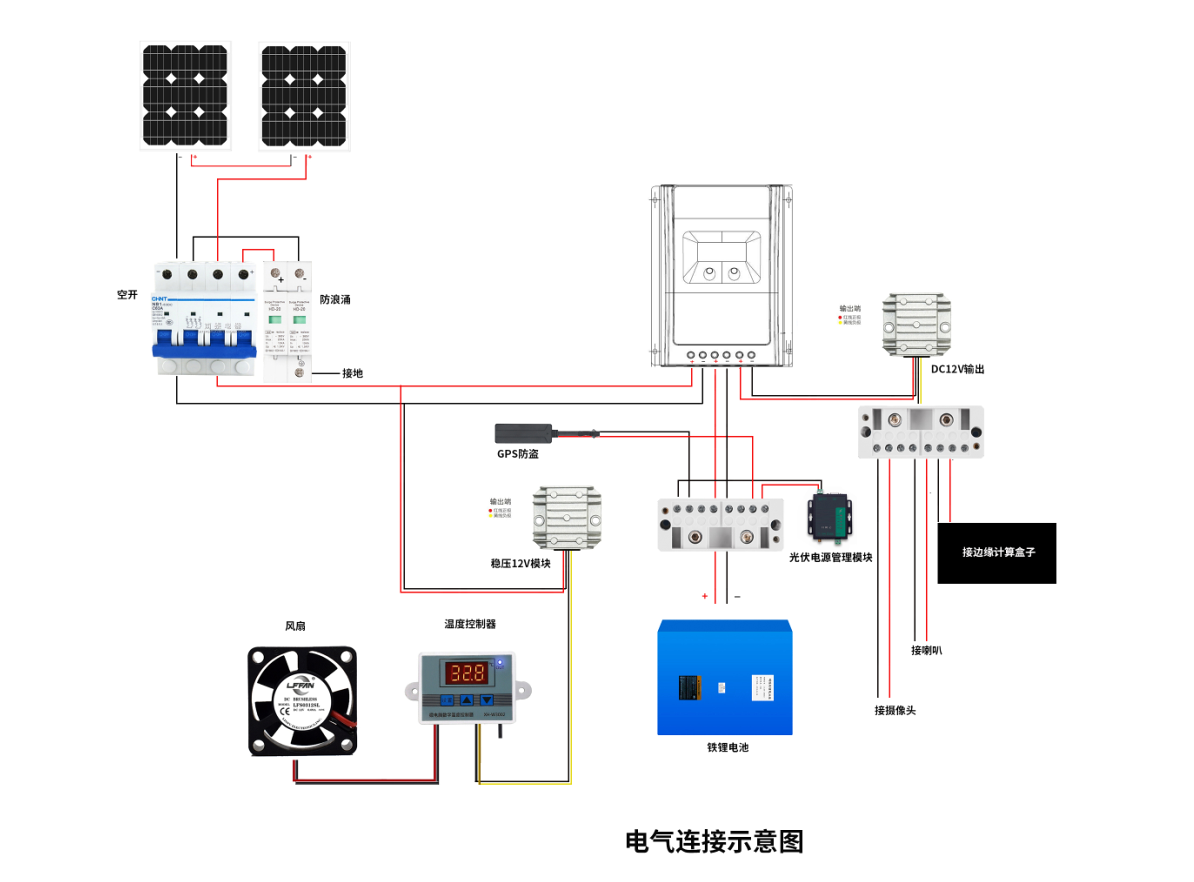

电气连接示意图：

说明：

1.       各接线端用白色热缩电线标识管做各连接各元件器件连接标识（标识禁止手写，机器打印）做到线起始到结束清楚明了。

2.       空开需2P以上直流空开，额定电流40A，符合标准：GB/T 10963.2、IEC 60898-2，防浪涌DC直流，18-48V之间，标称放电电流：In（8/20μS）：≥20 kA，最大过电电流：Imax（8/20μS）：≥40 kA。

3.       箱体内各部件之间用的连接线，使用硅胶软线，镀锌铜丝0.08mm规格不低14awg（1.5平方）线颜色：红色正极黑色负极，绿色接地。

4.       保证电路进电有空开及输有开关。电气连接示意图中，空开可断开光伏电路输入，太阳能控制的Enter按捷可断开整个电路的输出。

5.       太阳能控制器要求MPPT控制器，符合国家标准： YD T 2321-2011，带485通信协议，具有过流、过压、过充、反极性等自动保护功能。

6.       温控控制器，直接连接太阳能板，由于太阳能板电压不稳压，需加稳压12V模块，稳压模块电压输入9-36V，输出DC12V，误差0.5V，温控控制器需实时显示箱内温度，并可手动设置风扇启动的温度节点，-50~110℃范围内可设置；0.1℃控温精度。风扇转速：1700RPM以上，风量65CFM以上，寿命50000小以上40℃

锂电池：磷酸铁锂电芯A品，电池组要求：高温不爆炸，过充不爆炸，刺穿不爆炸，符合国家标准：YD╱T 2344.2-2015 《通信用磷酸铁锂电池组》，电池充电截止电压:14.6V电池自放电截止电压:10.0V。过温、过流、短路、过充电/过放电等保护。
