目前太阳能监控供电应用在各行业越来越受欢迎，但是涉及到立杆的具体规范的资料非常少，特别是政府或者正规公司的项目都最有行业标准可依，因此我们公司规格行业一些国家标准，整理出太阳能监控立杆的标准，以供参参考。

立体设计要求：1、风荷计算方法按GB50009-2012《建筑结构荷规范》的相关而定执行，基本设计风速42米/秒(风力：12级).

2、基础笼和杆体材料：Q235普通碳素结构钢。其质量应分别符合国家标准GB/T700-2006《碳素结构钢》和GB/T1591-2008《低合金高强度结构钢》的相关要求。

3、立杆与横臂连接螺栓及其它紧固件采用不锈钢螺栓.

4、立杆外形为圆形锥形杆，整体一次压制成型，不允许驳接/拼接，杆形流畅美观，立杆合缝采用自动埋弧焊，焊缝均匀，焊缝宽度约为4一6mm，融透深度不小于3/4板厚，焊接表面光滑，无气孔、无咬边，无影响强度的裂纹，焊瘤、毛刺、漏焊、烧穿等现象。底板与立杆间采用双面焊接方式，焊缝均匀。角焊现代派连接时构件端部的焊缝宜采用围焊，所有围焊的转角处必须连续施焊，焊条宜采用E43.焊按质量应符合GB/T12469一1990(焊接质量

保证钢熔化焊接头的要求和缺陷分组〉及GB/T985.1-2008《气焊、焊条电弧焊、气体保护

焊和高能束焊的推荐坡口》的相关要求。

5、基础笼无需要表面处理(原色)，杆体经酸洗除锈处理后整体热浸镀锌处理，镀件厚度<5mm时，镀锌厚度≥65μm：镀件厚度≥5mm时，镀锌厚度≥86pm，镀锌厚度偏差≤10pm，表面无发暗、粗糙、流痕、镀锌粒、镀锌渣现象，防腐质量应符合GB/T9790二1988《金属覆盖层及其它有关覆盖层维氏和努氏显微硬度试验》、GB/T36011一1989《钢铁热浸铝工艺及质量检验》和GB/T11373-1989《热喷涂金属件表面处理通则》的相关要求。

6、杆体外肯面采用室外纯聚酯粉，颜色色号：富色佳PA102，经高压静电喷涂，粉层平均厚度≥70μm，杆体表面颜色一致、光滑、无微粒不平、无桔皮现象、防粘贴。喷涂质量一定要符合GB/T5210-1985《涂层附着力的测定法拉开法》和GB/T6739一1996《涂膜硬度铅笔测定法》的相关要求。

钢管壁厚5.0mm，高温静电烤漆。

立杆结构规定：高6m、横臂0.6m；底部直径160mm，顶部直径80mm。

立杆设计防风等级：12级台风。

法兰盘：16mm，与立杆连接处加角筋处理，角荕厚度8mm

立杆整体色号：富色佳PA102

立杆直立后，使用经纬仪对杆的两向垂直度做检验，垂直度偏差小于5%。

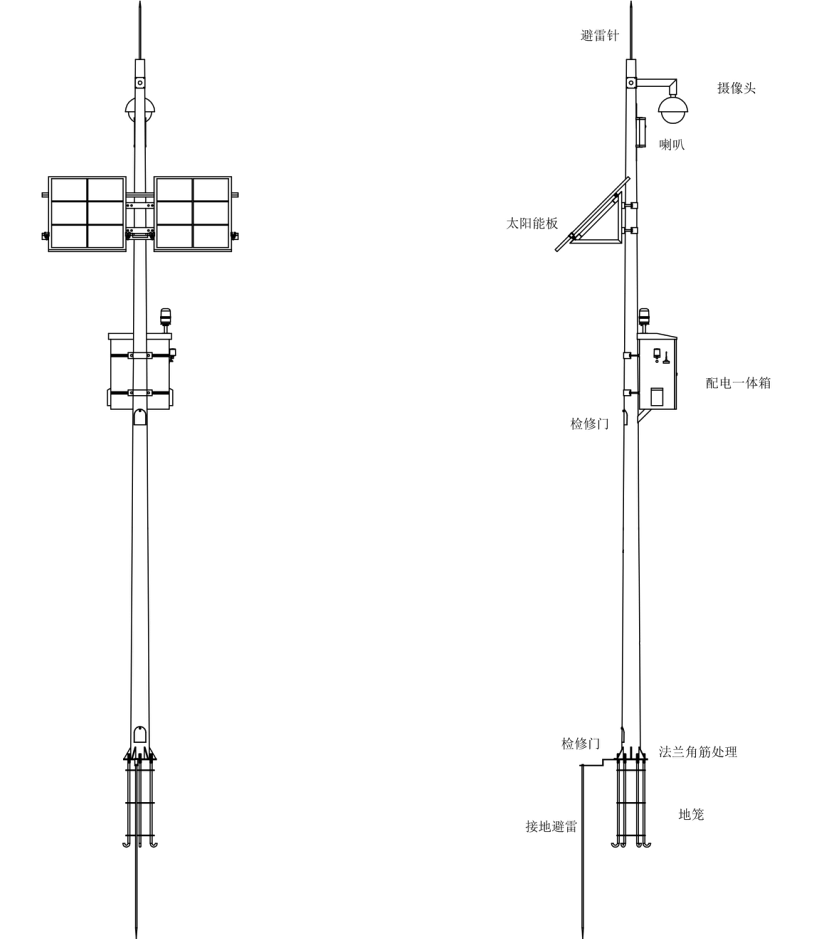

整体设计效果图：

摄像头立杆开孔设计：

从立杆顶部下200mm处立杆四面开孔，开孔直径20mm，四方孔焊板设计。
如下图所示：

立杆5.5米处开喇叭进线口，直径20mm

立杆4.5米处开太阳能板进线口，直径20mm。

立杆2.8米处开箱体斜撑进线口，及检修门。如下图所示：

检修门大小如下图：

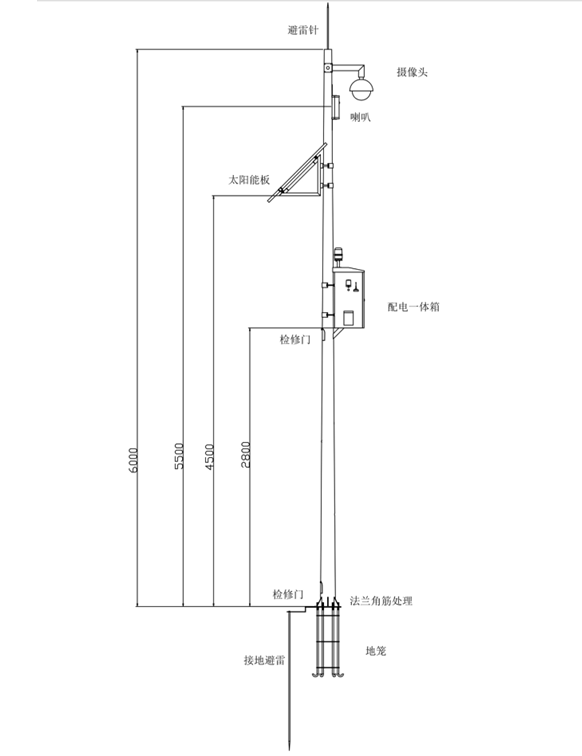

立杆设备开孔及设备布局。

安装规范

l 监控杆必须有良好接地，导电不走杆体，须加引线导入地下，其接地电阻不高于10欧；

l 摄像头横臂长度要求在60公分以内，不能安装在太阳能板正上方，与太阳能板平行，或者太阳能板背向上方。

太阳能板靠近杆体的边缘须与杆体保持平齐，确保没有杆体阴影出现在太阳能板上，与摄像头安装位置要求保持1米距离。

l 开孔规定：立杆高2.8米处开检修门及箱体进出线口，立杆高5米处开太阳能板进线口，立杆高5.5处米开喇叭进线口，立杆高5.8米处开摄像头进线口。

l 接闪杆长度要求为0.5米，直径10mm，最顶部削尖处理。

l 立杆方向须与地面垂直，地脚螺栓作为主筋；

l 如有特殊防风需求，可在杆件上装拉索环，通过拉索来加固杆件的抗台风力，具体指标如下：

拉索：6mm²钢丝，表面包塑处理。数量三根，角度120度展开钉三根于泥土层。挖40x40x80基坑，用C30砼混泥土做基础，预埋地埋固定件。立杆角度120度三面做拉环设计，拉环位置立杆4米高度左右，位于太阳能板下方，避免钢索在太阳能板上留下阴影。
