单针型雷电接闪器，是一条无感性，低阻抗的金属内导体引下线，把接闪后的雷

电电流输送到大地，并使被保护的太阳能立杆及设备不发生侧击和带电。

根据《建筑物防雷设计规范》(GB 50057-94) 相关规定的滚球法进行计算。

技术参数：

最大放电电流(KA)300

抗风强度(m/s)40

球径(mm)中200等

避雷针径*针长*针数(10*500*1)

地埋针径*针长*针数(10*1500*1)

安装使用：

1、安装方法：

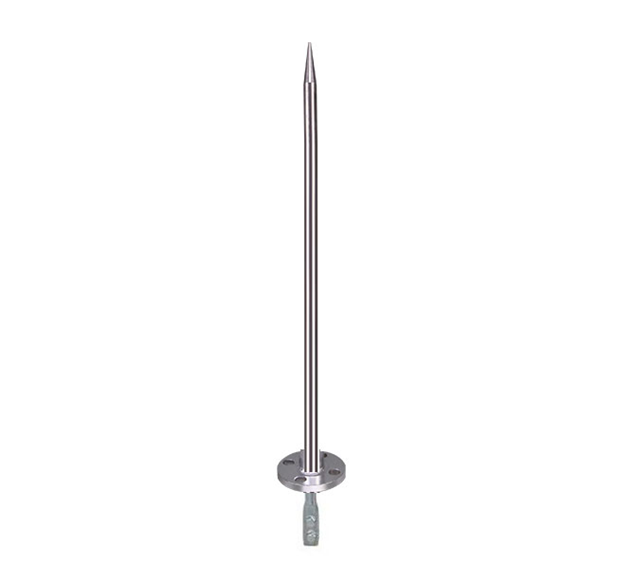

开启包装后，将长度6.5米10平方全铜线与避雷针连接固定好，然后将避雷针下部放置于预留的立杆法兰安装位置上，使用钢螺栓固定。顶部避雷针如下图所示：

打开立杆的检修门，把6.5米10平方全铜线与接地扁铁固定。

2、安装注意事项：

需确保避雷针与引下部分可靠的电气连接；

系统接地良好，其接地电阻应小于10欧姆；

被保护范围应根据《建筑物防雷设计规范》相关规定的滚球法进行计算。

避雷针引下装置：

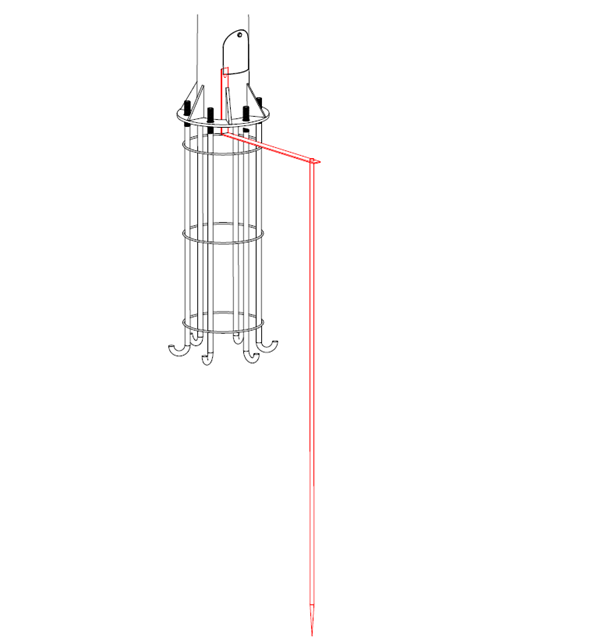

避雷针基座镀锌扁钢25*4和基础件预埋，基础地面5cm处预埋扁铁如下图所示

扁铁注意不能与地笼任何金属接触，预埋于地笼中间，方便与避雷引线可靠的电气连接，焊接不少于对角2处预留引下主钢筋，焊接后涂抹沥青。

接地体采用锌包钢接地棒或铜包钢接地棒，长度不低于1.5米。接地体安装位置水平距太阳能立杆子应在0.5米以上打入地下，接地棒顶部距离地面不低于5cm，地面应做好绝缘处理(混凝土、碎石、沥青)防止跨步电压。避雷针接地电阻应不高于10欧姆。

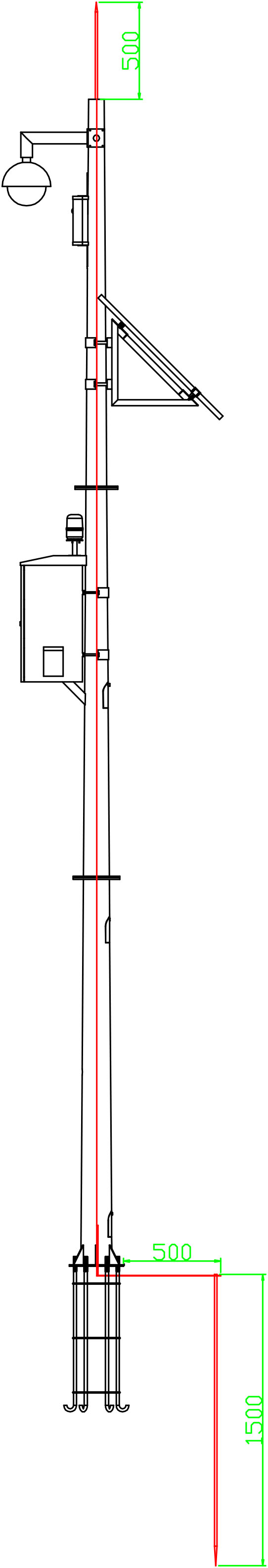

太阳能整套避雷连接示意图。
