1  适用范围

适用于本公司中车青岛四方污水项目太阳能监控带路灯的采购。

2  技术规格

2.1  采用标准

(1) GB/T 191—2000  包装储运图示标志（eqv ISO 780：1997）

(2) GB/T 2829—2002  周期检验计数抽样程序及表（适用于对过程稳定性的检验）

(3) GB 7000.1-2002  灯具通用安全要求与实验

(4) GB/T 5465.2—1996  电气设备用图形符号（idt IEC 47：1994）

(5) GB7003-86  灯具外壳防护等级分类

(6)QB/T3741-1999  灯具电镀、化学覆盖层

(7) GB7248-87  电光源安全要求

(8) GB9468-88  道路照明灯具光度测试

(9) GB19652-2005  电光源产品质量分级等指标

(10) GB5702-85  光源显色性评论方法

(11) GB50259-96  电气照明装置施工及验收规范

(12) CJJ89-2001  城市道路照明工程施工及验收规范

(13) IEC60598-1  国际安全标准

2.2  供货、现场安装及调试范围

2.2.1供货范围包括：中车青岛四方污水项目太阳能监控带路灯28套的供货（包含太阳能监控带路灯全套设备、附件及安装配件）、调试以及验收，本工程为交钥匙工程；

主要设备清单如下：

单套太阳能监控带路灯主要配置如下：

2.2.2 调试范围

调试范围：中车青岛四方污水项目28套太阳能监控带路灯。

调试内容：1：太阳能监控带路灯正常照明功能。

          2：太阳能监控带路灯续航时间测试。

3：太阳能监控带路灯控制功能测试。

2.3主要系统设备及参数指标

2.3.1概述

太阳能监控带路灯系统包括灯杆、太阳能板、电池、路灯、太阳能控制器等组成一个统一的、完全整体化的太阳能照明系统，太阳能监控带路灯为国内知名品牌，并在中国有良好的应用业绩。

2.3.2、功能及技术要求

1、太阳能板组件

18V150W太阳能板，单晶硅，高转换率119%以上，高透光度钢化玻璃，使用寿命25年以上。

2、蓄电池

12V80AH太阳能锂电池，免维护，放电深度可达到92%，使用寿命5年以上，适应环境温度范围内-20～60℃。

3、控制器

12V/10A控制器，光控加时控，自动识别具有边充过效，防反接，防短路，防雷等保护，可自行设置多种模式，使用寿命10年以上。

4、光源

60WLED光源，欧司朗蕊片，大功率，LED结合大功率平板路灯，使用50000小时以上

5、灯杆

总高8米，上口径70mm，下口径150mm，壁厚3.0mm，法兰对角280*280*12mm，优质钢材Q235，热镀锌喷塑处理，含基础预埋件一只。

6、工作模式

输出：天黑时光源开始工作，（可根据情况调节工作时间），一天亮10个小时，达到额定工作时间自动熄灭。

7、使用温度范围

-20℃～+60℃

8、连续工作天数

每天亮10小时，连续阴雨天工作5天。

2.3.3、外观

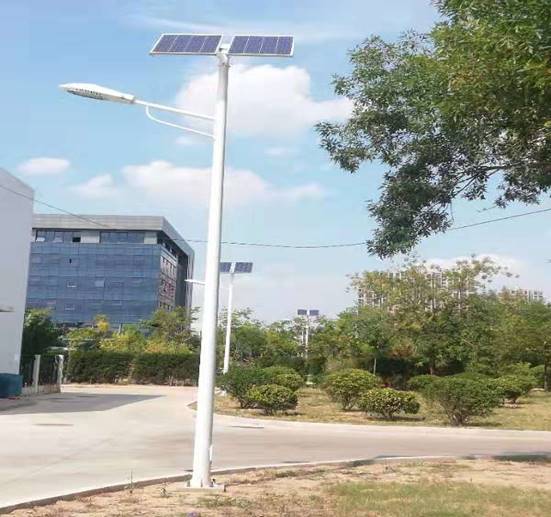

太阳能监控带路灯灯杆及灯、太阳能板外形按照下图形式设计。

3  技术资料

4.1  所有技术文件、图纸、设备铭牌都应字迹清楚、内容完整。

4.2  所用设备须提供说明书、合格证等资料。

4 供货及到货验收

4.1 乙方负责按甲方约定时间将设备运送到中车青岛四方污水处理站项目现场（若提前，甲方会以正式邮件通知乙方），延期到货按照合同相关条款追究违约责任。

4.2 乙方负责包装、运输、及调试费用已经包含在总价中。

4.3 设备到现场后，由甲方进行签收，如因运输原因造成损坏由乙方负责换货处理。

4.4乙方所供设备应具备完整性，合同中只列出主要设备，现场安装过程中所需耗材及相关附件由乙方提供。

4.5经验收不合格的，甲方有权拒绝签收。甲方接收仅表示初步验收合格，并不免除乙方对供货的质量保证义务。甲方在实际使用过程中发现质量问题的，乙方应按相关规定和约定承担相应责任。

4.6如果到场设备及材料，包括产品型号、数量、质量等与合同文件及本规范不符，乙方应无条件换货且双倍赔偿。

4.7 本项工程为交钥匙工程，乙方负责产品的供货、运输、调试及用户验收等全部工作。

5 技术服务与培训

乙方承诺为业主方提供免费的技术支持及培训，其中培训容包括所提供设备的工作原理、技术性能、安装调试、操作维护、故障处理等全部内容，并为培训学员提供一套完整文件。

6 质量保证

乙方对其供货主产品质保期为业主签发“验收证书”日期算起2年。验收合格后，终身成本维护。随时满足需方对备品备件的要求。

乙方承诺如果甲方需要购买设备备件及购买同类产品（含部件）的设备不高于本次合同价格（具体价格详见合同报价单）。

及时向需方提供按合同规定的全部技术资料和图纸。

对于需方选购的与合同设备有关的配套设备，乙方须主动提供满足设备接口要求的技术条件和资料。

严格执行供需双方就有关问题召开会议的纪要或签定的协议。按合同规定为需方举办有关设备安装、调试、使用、维护技术的业务培训班。

在产品保证期内及产品保证期外，设备消缺处理保证技术人员24小时内到达现场。

现场服务响应时间：2小时；到位时间：24小时。接到需方反映的质量问题信息后，在24小时内作出答复或派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

7 相关技术标准的执行约定

质保维护期内，与本产品有关的国际标准、国内标准及行业标准（均要求列表）等发生变化时，且与本规范等有效文件不一致时按较高标准或双方协商一致的标准执行。

8 文件效力说明

本规范书效力与采购合同具备同等法律效力，条款冲突时以标准较高的条款执行或按双方协商确定的条款执行。

对于本规范书中没有说明的技术细节，如果采购合同中有说明的，以采购合同要求为准；

甲方文件以及乙方文件都没有说明的，双方协商解决。
