广告牌太阳能供电方案

2019.01

客户输入信息

广告牌太阳能供电方案主要输入信息：

1、广告牌幅面尺寸:4长*3宽*0.5m厚；

2、广告牌幅面尺寸:3长*2宽*0.5m厚；

3、广告牌属于当地广告公司从政府那里租地过来，然后自己安装广告位作为商业经营的。目前据客户统计仅埃及开罗有约10万个广告牌；

4、广告牌安装的灯是220V的白炽灯，功率大约1000W以内，晚间及夜间用时不率大约1000W以内，晚间及夜间用时不超过12小时。

广告牌供电方案

广告牌原光源的耗电过大，我们按照原光源配置供电部分，没有足够布置空间和费用过高，我们采用更换高照明低功耗的LED投光灯照明。投射灯用安装支架固定在广告牌顶面，灯光投射打在广告上。广告牌一面采用2盏50WLED投光灯，两面一共4盏LED投光灯，总功耗200W。更换灯源在满足需求的情况下大大降低了耗电。每个广告牌面向的方向各不相同，而太阳能板最佳采光是南面。我们采用在广告牌顶部立一根3米杆放置太阳能板和风力发电机解决这一问题。方案效果参考图如下：

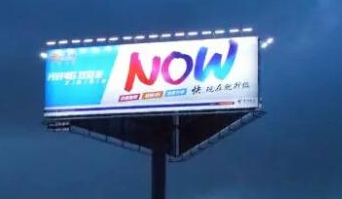

图1  灯光示意图

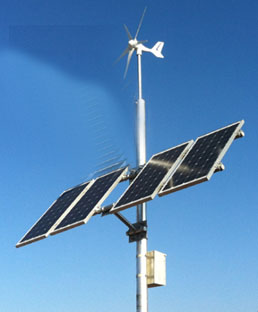

图2  光伏供电示意图

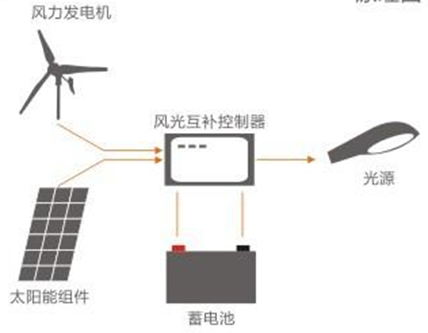

图3  方案结构拓扑图

产品参数

太阳能板组件

太阳能板组件我们选用目前效率最高的单晶硅太阳能组件，一共选用4块100W的单晶硅太阳能板，总功率达到400W。单晶硅太阳能板参数如下：

图4  100W单晶硅太阳能板尺寸图

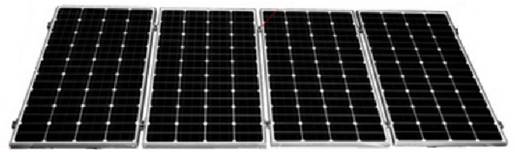

图5  太阳能板摆放示意图

风力发电机

本方案供电采用风光供电，太阳能板加风力发电机，应对多种天气保持供电不断。风力电机选用功率400W，参数如下：

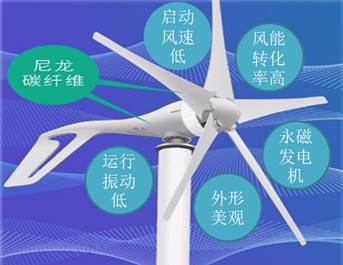

图6   400W风力发电机

LED投光灯组件

LED投光灯选用功率50W，一面2盏，一共4盏，总功率200W。投光灯支架杆规格选用1.2米。投射灯参数如下：

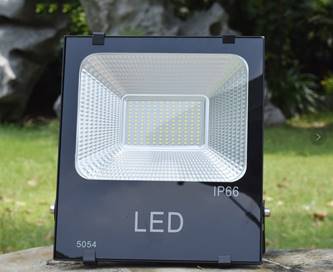

图7  50WLED投光灯

图8  投光灯组件示意图

蓄电池

蓄电池选用循环次数最高的磷酸铁锂电池，使用安全稳定。

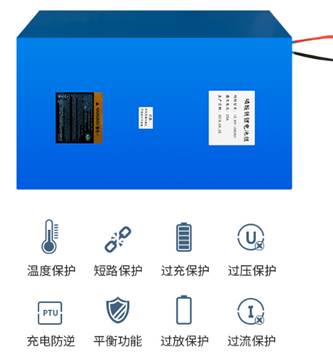

图9  蓄电池

产品安装

图10  产品安装示意图

安装说明：

1、广告牌一面均匀间隔安装2个50W投光灯组件，组件采用螺丝固定或者焊接固定；

2、风光组件支撑杆采用与广告牌支柱错位满焊，保证风光组件杆的牢固；

3、蓄电池外挂于广告牌支柱上，采用螺丝固定；

4、太阳能板朝向阳光采光最佳面；

5、接线防短路，防水。
