1.

基本要求

1.1

*产品型式

本招标的前端主数据采集装置仅接受直接安装于输电线路杆塔上的数据采集装置，通信方式需同时具备无线网桥和4G收发功能；

1.2

安装位置

可靠安装于杆塔上；

1.3

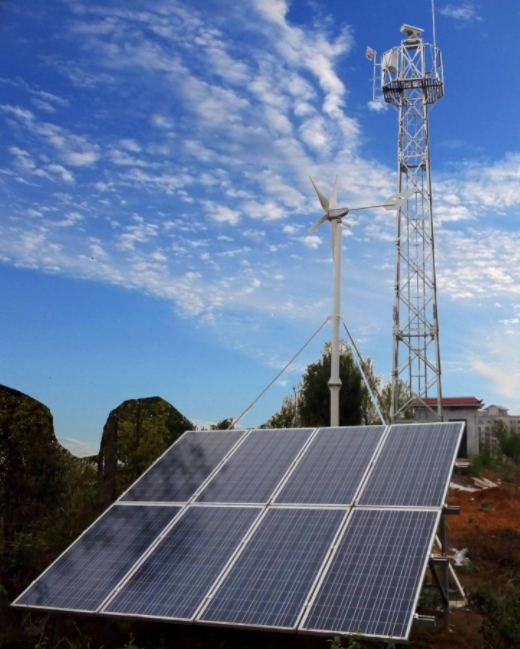

*供电方式

装置应以太阳能供电，太阳能板2块，安装于杆塔上，每块太阳能板输出功率≥180W，电池容量≥200Ah，支持无光照条件下7-15天连续供电，电池采用可插拔式设计；

1.4

工作方式

装置具备4G 无线通信方式，可与后台中心站进行4G 通信；

装置具备无线网桥通信方式，可与后台中心进行双向无线网桥通信；

可根据现场情况，灵活选择4G或无线网桥中的一种作为首选通信方式，当通信终端后，可自动切换到备选通信方式。

1.5

抗干扰能力

装置应能满足220kV及以上输电线路环境下的强电场、强磁场的恶劣工作环境要求，结构外形设计应满足电晕放电的要求；

2.

功能要求

1.支持《电网太阳能视频监控监控系统及接口 》 企标接口 B 的要求，支持接入国家电网公司信息内网统一太阳能视频监控监控平台；

2.装置具备电量与负载分级管理功能， 可根据当前蓄电池电量、 功耗等调整工作模式， 支持将电压、 电流、 电量等叠加显示在实时太阳能视频监控画面上，   并同步接入至信息内网统一视
  频监控平台；

3.支持动态调整分辨率与帧率， 并根据网络情况实现动态调整并回传；

4.支持夜视功能， 满足夜间监控需要， 夜视是否开启可通过远程控制，需与统一太阳能视频监控平台做接口 对接；

5.支持前端 24 小时连续录像功能， 录像文件按 10 分钟频度存储， 录像采用循环覆盖方式（即存储空间录满后， 自动覆盖早期录像文件），存储容量可满足 5 天以上历史录像
  要求；

6.支持录像检索与调阅， 主站系统可至少同时检索与调用 4 路以上前端不同时段录像；

7.支持云台控制功能， 云台支持上、 下、 左、 右移动及步长、 速度等控制； 镜头支持变倍调节控制；

8.支持 NTP 协议校时。

2.1

*数据采集

a）接受后台中心站指令，与后台进行实时太阳能视频监控通信；

太阳能视频监控采集模块具备多种采集模式，主要包括定时采集，人工控制采集和故障触发采集三种。在满足日常常规监测需求的基础上，能够实现故障发生时刻现场状态的记录。

b）自动记录高精度GPS时钟；

c）支持NTP 协议校时；

d）支持动态调整分辨率与帧率，以根据网络情况满足回传需要；

e）支持夜视功能，以满足夜间监控需要，夜视是否开启可通过远程控制，需与国网统一太阳能视频监控平台做接口对接；

f）支持前端录像功能，录像采用循环覆盖方式（即存储空间录满后，自动覆盖早期录像文件），采用不间断录像，可录制5天以上历史录像，通信故障时能自动存储采集的数据；

g）支持云台控制功能，云台支持上、下、左、右移动及步长、速度等控制，镜头支持变倍调节控制等；

h)支持定时自动巡航模式，自动转动到预置位拍照。并传送到后台。

2.2

智能太阳能视频监控分析

具备场景检测功能，支持太阳能视频监控场景目标物体分类，能够区分监测区域潜在外破行为，并预警。

支持主从太阳能视频监控监控系统，主监控实现跟踪，从监控实现重点区域太阳能视频监控智能分析。

2.3

数据检索

支持录像检索与调阅，主站系统可检索与调用前端不同时段录像；

2.4

安全要求

a）需内置安全加密芯片， 实现对接口 B 信令的加密传输，保障数据的安全性；

b）需接入公司安全接入平台；

2.5

*数据通信

a）需同时配置4G通信模块，与中心站采用4G APN专网方式通信，接受指令，传输数据，实时太阳能视频监控；4G APN通信流量套餐按每月大于18GB配置；

b）需同时配置无线网桥收发器和中继设备，在4G信号弱的地区采取无线网桥的方式进行远程数据传输，并且自适应进行4G和无线网桥传输方式之间的切换。无线网桥传输和移动4G传输方式之间的相互切换不应当影响和阻断正常的数据通信过程，切换过程应当平滑连续避免突然的切换动作导致数据的丢失。

c）针对无线网桥传输和移动4G传输两种传输方式工作运行时均须满足数据加密的要求，即数据在远程传输的过程中的每一个节点都应当是经过安全芯片加密后的加密密文，不能出现明文传输的情况。

3.

技术指标要求

3.1

数据采集

a） 主监控系统：

太阳能视频监控分辨率：720P；

存储容量：≥5天；

最低照度：≤0.01 Lux/f1.2；

焦距：4-94mm, 20倍光学变焦；

太阳能视频监控像素：≥1920*1080；

b） 从监控系统：

图片像素：≥2560 × 1920；

焦距：4-20mm；

最低照度：0.005Lux /f1.2；

c）装置运行温度范围：-40℃～＋70℃；

d)装置外壳及安装附件要求： 应采用 304 及以上的不锈
  钢级别，防护等级应满足 IP65 及以上的要求；

e)电磁兼容： 应满足 Q/GDW 1560.2 要求。

3.2

供电要求

采用太阳能供电， 支持无光照条件下不少于 7 天连续供电； 太阳能板功率：≥360W，安装于杆塔；

应根据当地十年最低和最高环境温度选择电池，   并进行抽样检验，电池选型应参照 Q/GDW 11093 执行。

太阳能板2块；

每块太阳能板输出功率≥180W；

电池容量≥200Ah；

支持无光照条件下7-15天连续供电；

3.3

系统功耗

整机峰值功率： ≤8W；其中， 控制主机功耗≤3W，
  球机功耗(不启动云台和夜视情况下≤5W)

4.

外观及结构要求

镜头和机箱采用一体化抗风设计；

4.1

抗干扰性

监测终端应具备防雨、防潮、防腐蚀、抗振、防雷、防电磁干扰等性能；

4.2

防护等级

监测终端应符合外壳防护等级IP66的要求；

4.3

适应性

监测终端应适用于各种杆塔的安装；

5.

寿命要求

设备免维护时间：> 5 年；

6.

安装要求

牢固可靠；

7.

*装置系统接入要求

支持《电网太阳能视频监控监控系统及接口》企标接口B，需通过统一太阳能视频监控平台接入测试，具有中国电科院或南瑞信通出具的相关测试报告；

支持《统一太阳能视频监控监测装置太阳能视频监控信息安全接入》需通过平台接入测试，具有中国电科院或南瑞信通出具的相关检测报告。

8.

配合联调

a）需保证配合完成与安全接入平台、统一太阳能视频监控监控平台的接入联调；

b）需保证配合完成与运检管控系统接入联调；

9.

技术文件

9.1

*卖方在技术投标文件中应提供的资料

a）需提供满足上述要求的产品功能技术原理说明资料；

b）需提供安装手册（列明详细安装步骤及实物图片）；

9.2

卖方在合同签订后1个月内应提供的资料

a）详细的供货清单；

b）系统原理图；

c）装置使用说明书；

d）安装要求及安装手册。

9.3

卖方在交货验收中随箱提供的资料

a）供货清单；

b） 出厂试验报告；

c） 产品合格证；

d） 系统现场验收测试大纲；

e） 运行维护说明书。

10

*质量保证要求

供货后供货方需配合项目单位对全部供货产品按照技术规范要求进行检测。对于检测不合格的产品，将按照合同约定，作维修、更换、退货等处理，并追究供货方违约责任，同时所有检测费用由供货方承担。

质保期2年。如产品一年使用期内，单台设备出现2次故障，需免费更换同标准新设备。故障设备需在15日内完成维修调试并恢复正常运行。

11

通讯

负责2年通讯，每套设备月通信流量不低于18G

12

安装

设备的安装由需方组织实施

装置功能

基本功能

1、     无线专网可根据现场环境进行灵活组网，系统采用无线IP技术，调制方式应为QPSK，QAM，OFDM等，应采用时分双工方式以节省信号带宽；子站设备最大接入点≥10个,终端设备通信带宽≥3Mbps。

2、     无线专网整体网络时延应在20ms以内。

3、     无线子站节点设备、无线终端节点设备应通过专用的结构件安装于输电线路和杆塔，安装简单方便。主站节点设备具有专用的安装支架，方便部署于变电站。

4、     无线子站节点设备应能支持2个100M PoE接口，2个1000M PoE接口，通信接入支持2个以太网业务接口和一路RS485接口，至少支持2路太阳能电池板接口、2路蓄电池接口，所有设备接口，包括PoE接口、以太网接口、RS485接口、电源接口均采用航插。

5、     无线终端节点设备应能支持2个100M PoE接口，通信接入支持2个以太网业务接口和一路RS485接口，至少支持2路太阳能电池板接口、2路蓄电池接口，所有设备接口，包括PoE接口、以太网接口、RS485接口、电源接口均采用航插。

6、     主站节点设备应能支持2个100M PoE接口，2个1000M PoE接口，通信接入支持至少1路光纤以太网业务接口和一路RS485接口，支持48VDC/220VAC供电接口。

7、     无线专网控制主机具有网络自动对时功能，系统内具备snmp agent与后台实现管理对接。

8、     无线子站节点设备、无线终端节点设备具备北斗或者其他相关扩展备用信令接口。

9、     前端设备应能在预设或远程指令控制下，实现对摄像机的焦距、光圈、方位和云台预制位的设置和调整。

10、后台系统采用SNMP，Telnet方式实现与前端的无线通信系统的管理和配置。

11、后台系统支持对于前端设备的远程管控配置，支持对于无线系统的频点、端口、带宽的管理功能。

12、后台具备网络对时的主站功能，实现对于前端设备的系统定时功能。

远程传输

1、   应具备信息远程传输功能传输信息包括报警信息、图像/太阳能视频监控、装置运行状态、电源信息等。

2、     通信接口和应用层数据传输规约应满足相关标准要求。

3、     高清太阳能视频监控传输采用5.8G无线专网方式。

4、     无线专网采用无线终端、无线主站、无线子站的灵活配合方式，将实时太阳能视频监控汇聚后传送到指定的主站。

5、     无线专网通信系统在主站通过安全接入平台装置后实现与光纤SDH/MSTP设备对接，再传送到指定平台。

状态管理

1、     具备完善的远程/本地供电控制功能，应能对电源、电池状态进行监视，应具备电源运行故障报警及报警自动和远端解除功能，符合Q/GDW 242中要求的通信接口及协议。

2、     应具备远程主站手动重启和主站设置重启时间功能。

3、     应具备对监控装置的运行状态监控与管理功能。

4、     具备无线系统管理功能，实现对无线专网频点、带宽等性能的配置。

5、     通信管理采用带内SNMP，Telnet协议，带外采用备用信令通道的模式。

远程维护

1、     应具备动态响应远程查询/设置、数据请求、复位等指令的功能。

2、     应具备远程修改预置位、网络适配器地址和采集时间间隔等参数的功能。

3、     应具备远程维护功能，能按远程指令进入远程调试模式，并输出相关调试信息。

4、     应具备现场调试工作模式，能通过短距离无线等，在现场对装置进行调试和配置。

5、     应具备软件远程升级功能。

电源管理

1、     具备远程及本地可编程管理功能。具备直流输出、输入短路、低电压保护功能和蓄电池失效远程恢复功能。

2、     应具备至少4组负载设备控制器功能，可实现负载逐步断电退出系统或重新启动。并具备通信与监测独立供电功能。

3、     对电源、电池状态进行监视符合Q/GDW 242中要求的通信接口及协议。

4、     具备历史数据及故障告警记录功能。

设备通用要求

通讯规约

1、  太阳能视频监控监控装置与数据处理系统的数据传输应遵守Q／GDW 1517.1-2014《电网太阳能视频监控监控系统及接口 第1部分：技术要求》确立的关于太阳能视频监控传输的通讯协议；

2、  Q/GDW 242—2010输电线路状态监测装置通用技术规范。

系统安全管理

1、  具备较完整的安全方案，提供相关说明；

2、  提供统一的系统安全配置接口、并独立设置此接口的权限；

3、  支持用户管理、权限管理、控制权管理；

4、  支持配置加密、通信加密、数据加密；

5、  支持操作记录、运行记录等审计功能；

6、  支持国家电网公司统一安全芯片，并通过南瑞的安全认证；

7、  支持系统标识与认证控制。

通信过程控制

1、  支持通信建立过程的认证；

2、  监视通信过程，并记录供审计。

无线子站节点设备

工作频段

5.8GHz

频率稳定度

≤±10ppm

调制方式

QPSK，QAM，OFDM

接收灵敏度

≤-90dBm

端到端时延

≤10ms

系统带宽

每个无线子站接入带宽≥70Mbps，与主站通信接入带宽≥100Mbps

点到点传输距离

≥20km

点到多点传输距离

≥10km

系统功耗

≤12W（每路无线通信）

系统接口

支持4路POE，支持12V，24V电源，2路以太网，1路RS485

工作温度

-15℃～+70℃

工作湿度

5%～95%

抗风等级

180km/h

防尘防水等级

IP65

防雷要求

能防过电压防浪涌，符合相关电力规范

无线终端节点设备

工作频段

5.8GHz

频率稳定度

≤±10ppm

调制方式

QPSK，QAM，OFDM

接收灵敏度

≤-90dBm

端到端时延

≤10ms

系统告警刷新周期

≤10秒

点到多点传输距离

≥10km

无线带宽配置

≥512k-10M

系统功耗

≤12W

系统接口

支持2路POE，支持12V，24V电源，2路以太网，1路RS485

工作温度

-15℃～+70℃

工作湿度

5%～95%

抗风等级

180km/h

防尘防水等级

IP65

防雷要求

能防过电压防浪涌，符合相关电力规范

主站节点设备

工作频段

5.8G

频率稳定度

≤±10ppm

调制方式

QPSK，QAM，OFDM

接收灵敏度

≤-90dBm

端到端时延

≤10ms

系统带宽

通信接入带宽≥100Mbps

点到点传输距离

≥20km

系统供电

48VDC，220VAC

系统接口

支持4路POE，1路以太网光口，1路RS485

通信上联接口

1000BASE-FX

工作温度

-15℃～+70℃

工作湿度

5%～95%

抗风等级

180km/h

防尘防水等级

IP65

防雷要求

能防过电压防浪涌，符合相关电力规范

前端太阳能视频监控采集装置

摄像机

工业级高清球机

分辨率

1920×1080

光学变焦

30倍

云台水平及垂直范围

水平360°；垂直-20°-90°

红外照射距离

200米

协议

支持软件集成的开放式API，支持标准协议(ONVIF、PSIA、CGI)、支持GB/T28181协议

电源接口

DC12V

工作温度和湿度

-40℃-70℃；湿度小于90%

光伏电源

充电控制器工作模式

MPPT控制

控制器通信接口

RS232/RS485

蓄电池容量

≥2880Wh

蓄电池电压

+12V

光伏组件

12V/400W

蓄电池使用寿命

蓄电池的使用寿命应不低于5年

环境要求

工作温度

-25℃～＋70℃（工业级）

相对湿度

5%RH～100%RH

大气压力

55 - 106 kPa

整体性能

检查、调试和配置更新

通过系统远程更新程序、查询/配置、远程调试、复位和调试

平均无故障连续工作时间

25000小时以上

接口

所有外接口均为IP65防护等级航插

存储容量

存储容量不小于32G

太阳能视频监控接入要求

装置可内置取得国网公司认证的安全芯片与数字证书，需完成与安全接入平台、统一太阳能视频监控监控平台的接入联调后再接入河北电力公司输变电设备在线监测系统主站。

产品型号

数量

技术参数

产品型号

数量

技术参数

1

太阳能视频监控在线监测装置

套

18

满足本技术规范

所有技术要求

1

环境温度

日最高温度

℃

40

日最低温度

－25

日最大温差

25

2

湿度

日相对湿度平均值

%

≤95

月相对湿度平均值

≤90

3

海拔高度

m

≤1000

4

最大覆冰厚度

mm

10

5

最大风速

m/s

23.5

6

安装场所

户外

1

2

……

序号

项　　　目

变更条款页码、款号

原表达

变更后表达

1

2

……

元件名称

规格型式

单位

数量

规格型式

数量

制造商

原产地

一

无线子站节点设备明细表

1

高清球型摄像机

30倍光学变焦

台

2

无线专网

子站设备

传输距离≥10km

套

3

无线专网

子站设备

传输距离≥20km

套

4

无线发射设备安装支架

杆塔安装

套

5

控制主机

台

6

太阳能电池板

100W

块

7

蓄电池及控制箱

12V/160AH蓄电池

套

8

线缆及配件

套

9

设备软件

套

二

无线终端节点设备明细表

1

高清球型摄像机

30倍光学变焦

台

2

无线专网

终端设备

传输距离≥10km

套

3

无线发射设备安装支架

杆塔安装

套

4

控制主机

台

5

太阳能电池板

100W

块

6

蓄电池及控制箱

12V/160AH蓄电池

套

7

线缆及配件

套

8

设备软件

套

三

主站节点设备明细表

1

无线专网

主站设备

传输距离≥20km

套

2

变电站设备安装支架

专用安装支架

套

3

控制主机

台

4

线缆及配件

套

5

设备软件

套

注1

1

2

3

4

5

……

1

2

3

4

5

6

7

2Byte

17Byte

1Byte

1Byte

2Byte

变长

2Byte

备注：报文长度=报文内容长度

b7 b6 b5 b4 b3 b2 b1 b0

B2字节

b7 b6 b5 b4 b3 b2 b1 b0

B1字节

b7 b6 b5 b4 b3 b2 b1 b0

B0字节

1

0x01

监测数据报（监测终端→数据中心站）

2

0x02

监测数据应答报（数据中心站→监测终端）

3

0x03

控制报（数据中心站→监测终端）

4

0x04

控制应答报（监测终端→数据中心站）

5

0x05

工作状态报（监测终端→数据中心站）

6

0x06

工作状态应答报（数据中心站→监测终端）

长度（字节）

1

1

1

1

1

1

2

2

2

备注：时间数据的每个字节采用高位在前方式

1

0x01

行波电流数据报文

2

0x03

故障电流数据报文

3

0x04~0xFF

其他报文预留字段

1

报文头

2

0x5566

2

ID 号

17

3

帧类型

1

0x01

4

报文类型

1

0x01

5

报文长度

2

6

数据包段长度

2

行波电流数据单包段发送数据长度

7

波形数据

变长

8

波形起点的时间

12

9

波形数据总长度

2

行波电流数据总采集长度

10

数据包段号

1

当前发送的数据包段序号，从   1 开始

11

数据总包数

1

总共发送的数据包段数量

12

备用

变长

13

校验位

2

注 1 ：为了保证采样精度，一般采用两字节表示一个点，即精度为： 0x0000-0x   F F F F 。

注 2 ：考虑到实际通讯中 T CP 的数据包长度（过长的用户数据报在 TCP 通讯中实际会进行分包处理）， 每个行波电流数据报都分拆分成多段处理， 即报文中的：   “数据包段长度” 、 “数据包段号”， “数据总包数” 的意义。

1

报文头

2

0x5566

2

ID 号

17

3

帧类型

1

0x02

4

报文类型

1

0x01

5

报文长度

2

6

报文状态

1

0xFF 表示失败， 0x00 表示成功

7

校验位

2

1

报文头

2

0x5566

2

ID 号

17

3

帧类型

1

0x01

4

报文类型

1

0x03

5

报文长度

2

6

数据包段长度

2

故障电流波形单包段发送数据长度

7

波形数据

变长

8

波形起点的时间

12

9

波形数据总长度

2

故障电流数据总采集长度

10

数据包段号

1

当前发送的数据包段序号，从1开始

11

数据总包数

1

总共发送的数据包段数量

12

备用

变长

13

校验位

2

1

报文头

2

Ox5566

2

ID号

17

3

帧类型

1

0x02

4

报文类型

1

0x03

5

报文长度

2

0xFF表示失败，0x00表示成功

6

报文状态

1

7

校验位

2

1

0x01

装置复位

2

0x03

参数设置

3

0x05

参数读取

4

0x07

程序升级数据

5

0x08~0xFF

其他报文预留字段

1

报文头

2

Ox5566

2

ID号

17

3

帧类型

1

0x03

4

报文类型

1

0x01

5

报文长度

2

6

报文状态

1

7

校验位

2

1

报文头

2

Ox5566

2

ID号

17

3

帧类型

1

0x04

4

报文类型

1

0x01

5

报文长度

2

6

报文状态

1

0xFF 表示失败， 0x00 表示成功

7

校验位

2

1

报文头

2

2

ID号

17

3

帧类型

1

0x03

4

报文类型

1

0x03

5

报文长度

2

6

参数数量

2

7

参数 1 编号

2

8

参数 1 内容

4

9

...

2

10

...

4

11

参数 n 编号

2

12

参数 n 内容

4

13

校验位

2
