系统参数

输出电压

DC10.8V（DC9.00V-DC12.45V）

适配相机功耗

DC12V/平均功耗≤10W

标准备电时间（20℃）

备电时间（h）=648Wh÷负载总功耗（W）   如：负载总功耗为9W，则备电时间=648÷9=72h

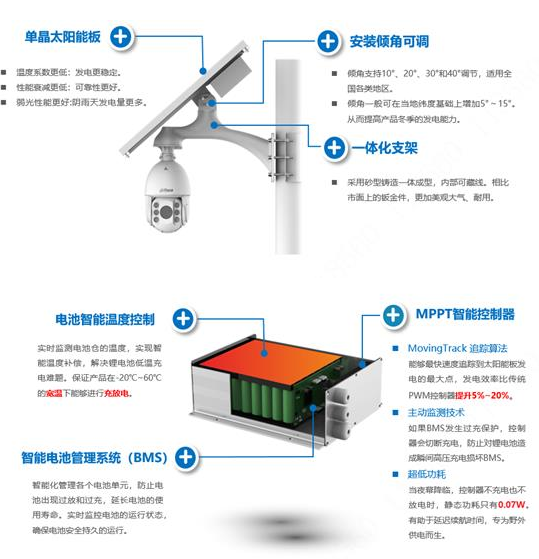

太阳能板

类型

单晶硅

最大功率

125W

最大机械载荷

5400Pa

蓄电池

类型

三元锂

标称容量

648Wh（10.8V/60Ah）（20℃，5hr）

低温放电性能

≥70%标称容量（-10℃，5hr）

高温放电性能

≥90%标称容量（60℃，5hr）

充电上限电压

DC12.6V

最大充电电流

10A

充电方式

MPPT

防护

过放保护电压

DC9.0V

低温禁充保护

≤-5℃

低温禁放保护

≤-25℃

防护等级

IPX5

其他保护

过温保护、电池超压、过载、短路保护

接口

电源输出口

Φ5.5mm×Φ2.1mm*12mm

RS-485接口

1个

结构

支架材质

Q235钢/铝

安装方式

柱装（立杆直径70mm~120mm立杆）

可调角度

10°/20°/30°/40°

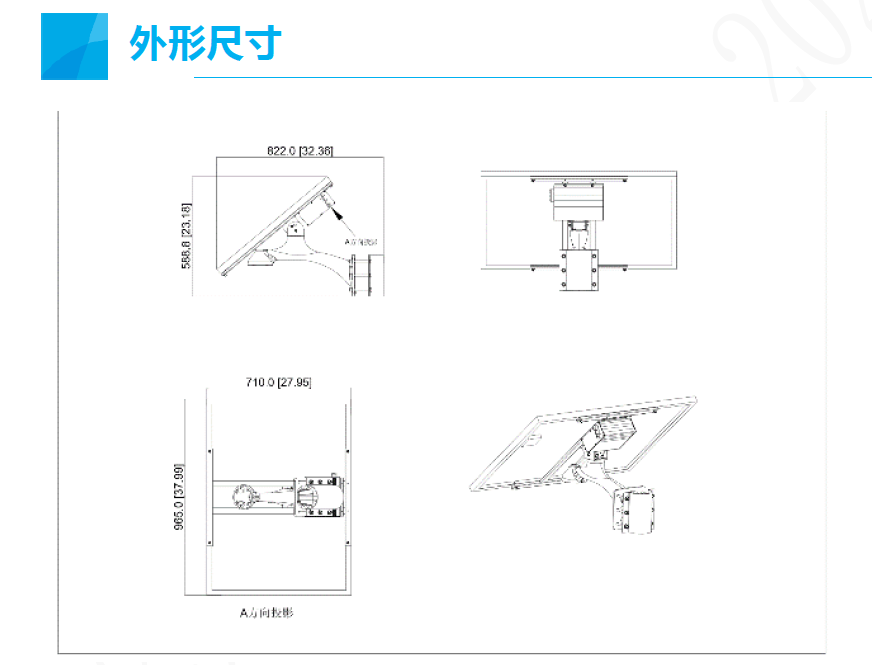

外形尺寸

965mm×822mm×588.8mm

包装尺寸

1327mm×792mm×331mm

毛重

30.0kg

环境

工作海拔

＜3000m

适用区域

标准日照时间大于3.5h的地区

工作温度

-20℃~+60℃

工作湿度

小于95% RH

存储温度

-20℃~45℃（少于3个月）、-20℃~20℃（小于12个月）

存储湿度

小于95% RH

配套

适配相机支架

DH-PFB301C

执行标准

执行标准

GB/T   19064-2003

系统参数

输出电压

DC10.8V（DC9.00V-DC12.45V）

适配相机功耗

DC12V/平均功耗≤10W

标准备电时间（20℃）

备电时间（h）=648Wh÷负载总功耗（W） 如：负载总功耗为9W，则备电时间=648÷9=72h

太阳能板

类型

单晶硅

最大功率

125W

最大机械载荷

5400Pa

蓄电池

类型

三元锂

标称容量

648Wh（10.8V/60Ah）（20℃，5hr）

低温放电性能

≥70%标称容量（-10℃，5hr）

高温放电性能

≥90%标称容量（60℃，5hr）

充电上限电压

DC12.6V

最大充电电流

10A

充电方式

MPPT

防护

过放保护电压

DC9.0V

低温禁充保护

≤-5℃

低温禁放保护

≤-25℃

防护等级

IPX5

其他保护

过温保护、电池超压、过载、短路保护

接口

电源输出口

Φ5.5mm×Φ2.1mm*12mm

RS-485接口

1个

结构

支架材质

Q235钢/铝

安装方式

柱装（立杆直径70mm~120mm立杆）

可调角度

10°/20°/30°/40°

外形尺寸

965mm×822mm×588.8mm

包装尺寸

1327mm×792mm×331mm

毛重

30.0kg

环境

工作海拔

＜3000m

适用区域

标准日照时间大于3.5h的地区

工作温度

-20℃~+60℃

工作湿度

小于95% RH

存储温度

-20℃~45℃（少于3个月）、-20℃~20℃（小于12个月）

存储湿度

小于95% RH

配套

适配相机支架

DH-PFB301C

执行标准

执行标准

GB/T 19064-2003
