1、安全概述

由于油气管线敷设线路长，所经过区域会受到地质灾害、第三方施工、盗窃、恐怖袭击等因素影响，视频监控是最为直接明了的监测手段之一。本工程沿线采用日夜型超低照网络摄像机监控管线，该设备具有日夜两用功能和透雾能力，适合野外环境使用，安装简便，其供电系统采用太阳能光伏发电并配备蓄电池.将供电系统与摄像头安装在监测现场立杆上.

1.1设计规范、标准及有关规定

《输气管道高后果区完整性管理规范》SY/T7380-2017

《视频安防监控数字录像设备》GB20815-2006

《工业电视系统工程设计规范》GB50115-2019

《视频安防监控系统工程设计规范》GB50395-2007

《远程视频监控系统的安全技术要求》YD/T1666-2007

《视频安防监控系统技术要求》GA/T367-2001

《电气装置安装工程电缆线路施工及验收标准》GB50168-2018

《外壳防护等级(IP代码)》GB/T4208-2017

《雷电防护通信线路第2部分：金属导线》GB/T19856.2-2005

《低压电涌保护器第21部分：电信和信号网络的电涌保护器(SPD) --性能要求和试验方法》GB/T18802.21-2016

《独立太阳能光伏电源系统技术要求》GB/T33766-2017

《储能用铅酸蓄电池》GB/T22473-2008

2、视频监控系统

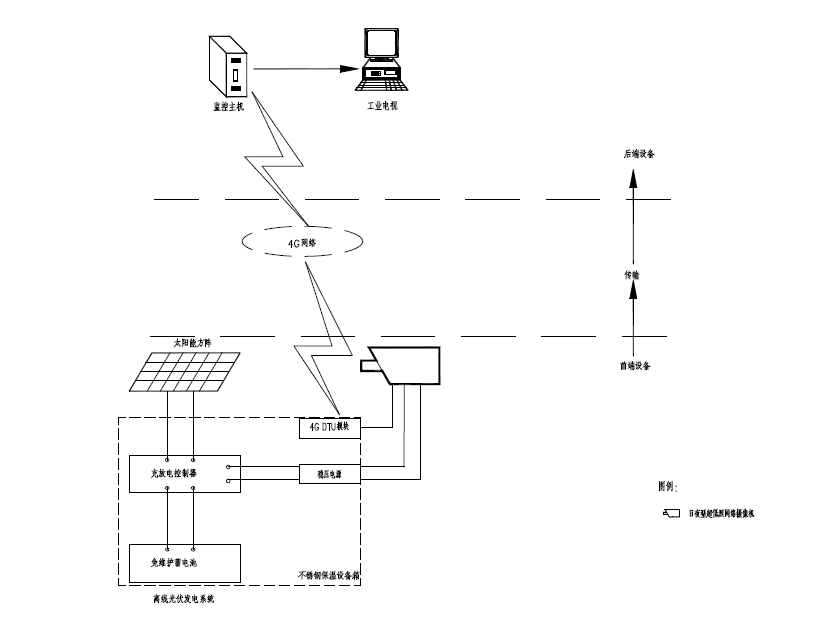

2.1、视频监控系统组成为：

1) 前端：太阳能供电系统、摄像机、无线通讯模块(4GDTU) 组成；

2)后端：PC机；

2.2、太阳能供电系统

包括太阳能组件、充放电控制器、蓄电池组、保护器件等，太阳能组件是能量的提供单元，工作时将所接受到的阳光直接转换成电能，通过太阳能控制器控制为蓄电池充电及放电，负载工作时白天从太阳能组件获取能量，夜间由蓄电池供电.无光照条件下，蓄电池应保证连续供电不低于7天，蓄电池容量由设备厂家计算确定.充放电控制器协调整个充放电过程，以及提供一系列的保护，

2.3、摄像机

集光-三光合一夜视仪，采用可见、近红外、长波红外探测于一体，超长焦距的镜头再配合大口在设备箱内设置浪涌保护器，浪涌保护器建议采用信号一对一的方式，浪涌保护器的技术指标必电源信号最大抗浪涌能力：20KA(8/20us)。现场所有金属外壳均需可靠接地，接地电阻小于4欧姆.

2) 基础材为C 30混凝土， 垫层为C 15， 钢筋为HRB 400(业) ， 保护层厚度为40mm·径热像仪及激光补光系统，使得三种设备能够达到几乎覆盖全光谱范围的完美融合，既能够穿透灰尘，烟雾、雨雪和黑暗，又能在夜间呈现完美清晰的图像。其室外防护罩采用优质铝合金材料，全密封设计，防护等级达到P66级具有良好的抗风，防雨雪等功能，适合各种室外环境使用。视频监控设备设在距管道水平距离1.5m位置处，共3处，具体位置详见视频监控系统平面图，施工时可根据现场实际情况调整，

3、防雷与接地

须满足以下要求：

控制信号(RS 485、24VDC， 视频) 最大抗液涌能力：10KA(8/20us) ；

4，设备安装

1)监控杆基础结构由设备厂家成套提供，基础必须坐落老土层上冻土层下且基础埋深不小于2m， 地基承载力fak≥100kPa， 如不满足应及时与设计沟通后方可施工， 如遇超挖应采用换填采用3：7灰土进行换填处理，平面换填处理范围应从基础垫层向外扩，且外扩距离不小于换填深度。分层厚度不大于300mm，压实系数不小于0.97，开挖后应及时对老土层表面进行保护。

说明：

1.不锈钢保温设备箱由集成商配套提供。

2、设备箱内接线由集成商提供设计院复核。

3、免维护蓄电池能够连续供电时间大于等于7天，蓄电池容量由设备厂家计算确定。

4、高线光伏发电系统由无线视频监控系统供应商统一提供，安装在现场的镀锌不锈钢立杆上，

5、工业电视及主机安装在业主指定的控制室内.

6、工业电视系统由设备厂家安装调试。设计总货质

说明：

1.5m视频监控杆安装在滑管道方南右侧1.5米处，太阳能板面向南，

2、穿热镀锌钢管的线统引入管引入监控杆内部，再由坠控杆内部敷设至不锈钢保温设备箱免维护蓄电池，太阳能充电控制安装在不锈钢保温设备箱内，由太阳能方阵至不锈钢保湿设备箱均由厂家提供.

3、监控杆基硅由设备厂家制作.

4、不锈钢保温设备箱接地端子通过接地电缆与接地肩钢可连接，

5、所有设备应按照设备安装说明并在厂家督导下进行安装。

6、本图纸中所注尺寸单位除特殊注明外，均以mm计，

7、视频监控杆结构由钢板底座、镀锌不锈钢管、钢管堵头，避冒针组成。

(1)镀锌不锈钢管：DN100，壁厚3.75mm，外径114mm，长度5000mm.管壁白色喷童，底部采用_型固定架做支撑.

(2)钢管堵头：直径114mm的圆形钢板，厚度3.75mm·

(3)避面针：直径16mm钢筋，长度1200mm：

(4)接地：一体化设备底部理设钢棒，长度50cm，直径10mm，

(5)设备箱为304不锈钢机箱，所使用螺丝，螺帽、抱链需采用304不锈钢，防水防尘水平达到P67.
