一、建设规范

该设备定型方案依照如下国家、行业及企业标准，未提部分参考 IEC 标准：

1） GB 50169-2016 《电气装置安装工程 接地装置施工及验收规范》

2） GB 50168-2018 《电气装置安装工程 电缆线路施工及验收标准》

3） GB 50054-2011 《低压配电设计规范》

4） GB50205-2020 《钢结构工程施工质量验收标准》

5） GB50204-2015 《混凝土结构工程施工质量验收规范》

6） GB 50010-2010 《混凝土结构设计规范（2015 年版）》

7） GB/T 6495.2-1996 《光伏器件 第 2 部分:标准太阳电池的要求》

8） GB 50311-2016 《综合布线系统工程设计规范》

9） GB50395-2007 《视频安防监控系统工程设计规范》

10）GB 50348 《安全防范工程技术规范》

11）GB/T 50115 《工业电视系统工程设计标准》

12）国家管网视频监控系统技术标准

二、整体要求

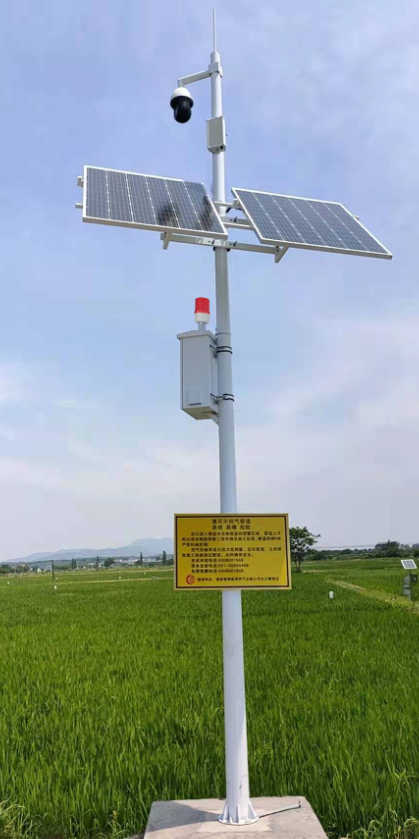

 主要设备的安装位置要求：从立杆顶端往下依次为摄像机和防水音箱、光伏板、防水设备箱、警示牌

前端设备位置参考示意图前端设备安装高度规定：

摄像机横臂安装高度：5.8m，摄像机球体底部不低于 5m；

防水音箱底部高度：5.3m；

太阳能板底部高度：4-4.5m；（沿海地区可适当降低）

设备箱底部高度：2.85m，拾音器固定于设备箱底部位置高度；

警示牌底部高度：2m。

整体（含立杆、支架、设备箱）颜色规定：

白色，色号#F8F8FF，色差不超过 1.5ΔE。

整体防风设计：

设计风速 42 米/秒(风力：12 级)。

三、基础与预埋件

基础与预埋件设计计算依据：

《建筑结构荷载规范》GB50009-2012

《建筑地基基础设计规范》GB5007-2011

《钢结构设计规范》GB50017-2017

3.1 预埋件

3.1.1 预埋件材料

预埋件使用材料规定：钢板和钢筋均采用 Q235 普通碳素结构钢，其质量应符合国家标准 GB/T700-2006《碳素结构钢》的相关要求，钢板厚度不低于 8mm，钢筋规格不低于 M16。

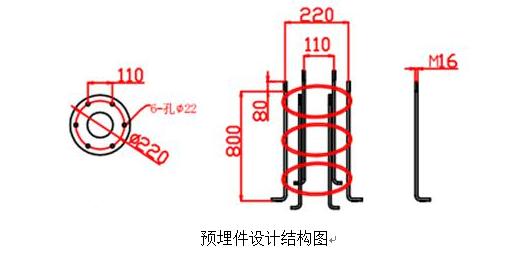

3.1.2 预埋件结构

预埋件结构规定：钢板直径 220mm，钢筋 6 根，呈 60 度角平均分布，高度 800mm，顶端放 80mm 螺牙，下端以 R100 弯折 150mm。

预埋件钢板上钢筋按 M16 标准攻丝，配镀锌不锈钢 A2-70 螺母、平光垫圈和弹簧垫圈。

3.2 基础

 3.2.1 基坑规格

 基坑规格要求：不低于 60cm*60cm*80cm。

3.2.2 基础材料

混凝土要求使用 C30 砼，其中水泥为 425 号普通硅酸盐水泥。混凝土的配比和最小水泥用量应符合 GB 50204-2002 的规定。

3.2.3 施工要求

施工过程中须保基础顶板平面水平，即用水平尺在基础顶板垂直两个方向测量，观察其气泡必须居中。

基础混凝土浇捣必须密实，禁止混凝土有空鼓。

施工过程中，要求预埋管口预先用塑料纸或其它材料封口，以防止混凝土浇捣时混凝土漏入预埋管中，造成预埋管堵塞。

3.2.4 防腐规定

预埋件安装完成之后，所有裸露螺栓、螺丝须涂刷铁红防锈漆，涂刷厚度在 70 μm 左右，不得在环境温度低于 5℃或湿度大于 70%的状况下涂刷。

四、立杆

4.1 材料与结构

4.1.1 立杆材料

立杆材料规定：要求使用镀锌 Q235 钢管，钢管壁厚 5.0mm，其质量应符合 GB/T 1591-2018《低合金高强度结构钢》的相关要求。

 横臂、支架和法兰盘等辅件采用 Q235 钢材。连接螺栓采用 304 不锈钢螺栓，规格：A2-70。 4.1.2 立杆结构

立杆结构规定：要求采用一体式锥形立杆，高 6m，底部直径 160mm，顶部直径80mm。底部焊接法兰盘，厚度不低于 16mm；与立杆连接处加角筋处理，角筋厚度不低于 8mm，高度不低于 100mm。法兰盘与立杆间采用双面焊接方式，角焊焊缝采用围焊，所有围焊的转角处必须连续施焊，焊条推荐采用 E43。

4.1.3 立杆涂料

杆体静电高温烤漆，采用室外纯聚酯粉，色号#F8F8FF，色差不超过 1.5ΔE。经高压静电喷涂，粉层厚度≥70μm。喷涂质量要符合 GB/T 5210-2006《色漆和清漆拉开法附着力试验》和 GB/T 6739-2006《色漆和清漆铅笔法测定漆膜硬度》的相关要求。

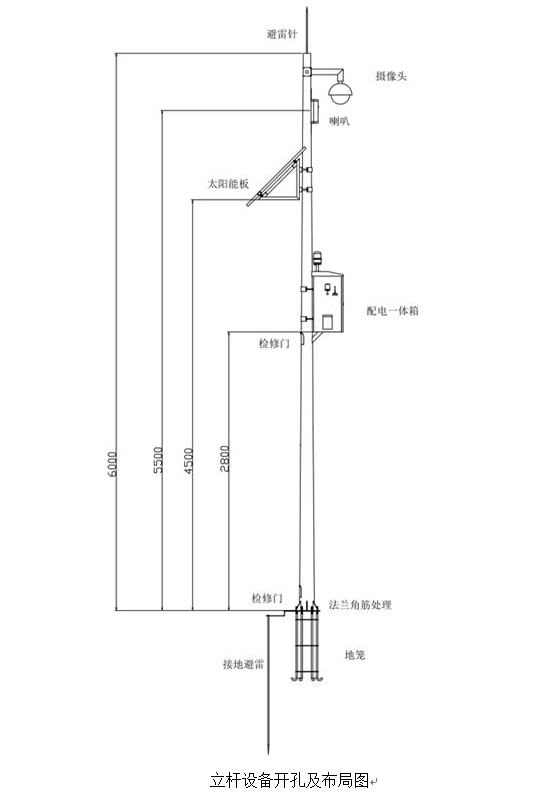

4.2 开孔设计

立杆过线孔要求：激光开孔，孔边缘需打磨光滑，无毛刺。

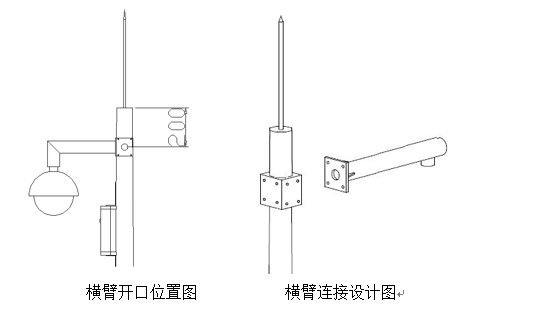

4.2.1 摄像机横臂开孔位置

从立杆顶部往下 200mm 处立杆四面开孔，开孔直径 20mm，四方孔焊板设计。

4.2.2 防水音箱开孔位置

立杆 5.5m 处开防水音箱进线口，直径 20mm。

4.2.3 太阳能板开孔位置

立杆 4.5m 处开太阳能板进线口，直径 20mm。

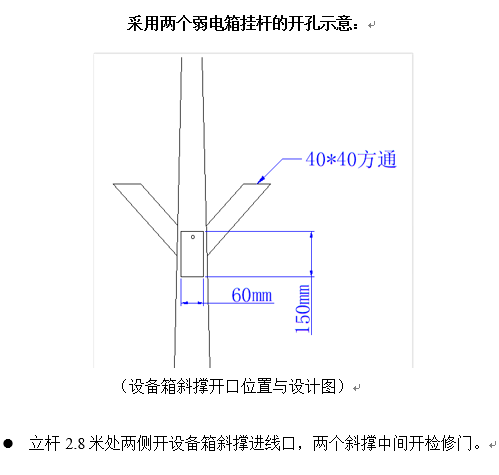

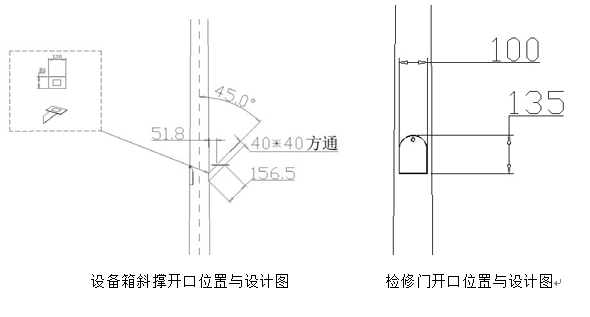

4.2.4 设备箱开孔位置

立杆 2.8 米处开设备箱斜撑进线口，杆体对面开检修门。

采用一个弱电箱挂杆的开孔示意：

4.3 杆上设备位置设计

4.3.1 摄像机位置

摄像机位置设计原则：确保摄像头视野不要受到立杆和太阳能板影响。

摄像头横臂长度为 600mm，具体方向规定如下：

东西向的管道，安装点位应在管道南侧，摄像机横臂朝北，与太阳能板反向；南北向的管道，安装点位视实际情况位于管道东侧或西侧，摄像机横臂朝向管

道方向，与太阳能板平行。

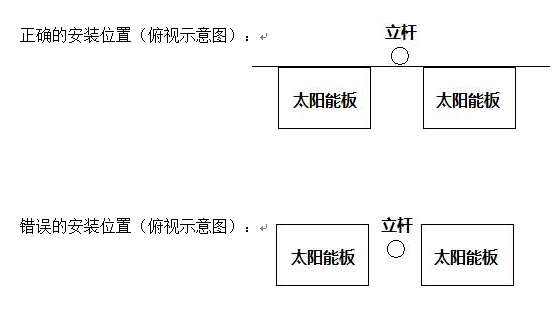

4.3.2 太阳能板位置

太阳能板位置设计原则：确保立杆与摄像机尽可能不要在太阳能板上留下阴影，保证其发电效率。

太阳能板朝南，靠近杆体的边缘须与杆体保持平齐，尽可能确保没有杆体阴影出现在太阳能板上。按照“整体要求”中规定的高度安装太阳能板和摄像机，尽可能确保摄像机没有阴影出现在太阳能板上。

4.4 施工要求

立杆方向须与地面垂直，地脚螺栓作为主筋。立杆直立后，使用经纬仪对杆的

 两向垂直度做检验，垂直度偏差小于 5%。

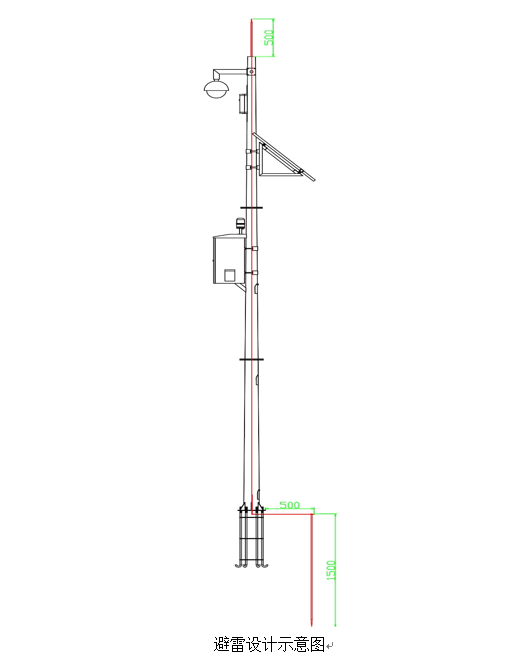

五、避雷

避雷设计计算依据：《建筑物防雷设计规范》(GB50057-2010)。

 避雷设计指标：接地电阻应不超过 10 欧姆。

5.1 材料规格

避雷针：直径 10mm ，针长 0.5m。

地埋针：锌包钢接地棒或铜包钢接地棒，直径 10mm ，针长 1.5m。

引线：10mm2 铜线，长度 6.5m。

扁铁：镀锌扁钢，尺寸 25mm*4mm。

5.2 施工要求

扁铁不能与预埋件任何金属接触，预埋于基础中间，方便与避雷引线可靠的电气连接。

焊接不少于对角 2 处预留引下主钢筋，焊接后涂抹沥青。

接地体安装位置水平距立杆应在 0.5 米以上，打入地下，接地棒顶部距离地面不低于 5cm，地面应做好绝缘处理(混凝土、碎石、沥青)防止跨步电压。

六、警示牌

6.1 材料规格

材质规定：铝板，不低于 2.0mm 厚。

尺寸规定： 850mm*550mm。

颜色规定：背景颜色整体为黄色，色号#fdd000；字体为宋体加粗，黑色，色号#000000。

警示牌正面须覆盖反光膜：

反光膜等级：超强级及以上；

使用年限：10 年 70%亮度保留值；

背胶类型：常温压敏胶，贴膜至少 3 年免维护。

警示牌背面无内容，要求做喷漆处理。

6.2 版面

警示牌样例（以下文字仅为示例，具体按各分公司要求拟定）：
